Станции вертикального радиозондирования ионосферы наземные Парус-А, ГРСИ 51425-12
Номер госреестра:
51425-12
Наименование СИ:
Станции вертикального радиозондирования ионосферы наземные
Обозначение типа:
Парус-А
Производитель:
ФГБУН "Институт земного магнетизма, ионосферы и распространения радиоволн им.Н.В.Пушкова" РАН (ИЗМИРАН), г.Троицк; ФГБУ "Институт прикладной геофизики им.акад.Е.К.Федорова" (ИПГ), г.Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48409
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции вертикального радиозондирования ионосферы наземные «Парус-А»
Назначение средства измерений
Станции вертикального радиозондирования ионосферы наземные «Парус-А» (далее -
ионозонды) предназначены для измерений времени задержки радиоимпульса, импульсного
напряжения переменного тока, а также для отображения результатов измерений и расчетных
величин.
Описание средства измерений
Принцип действия ионозонда состоит в генерировании импульсного сигнала 100-
микросекундной длительности, с заполнением несущей частотой от 1 до 20 МГц, излучаемого
антенно-фидерным устройством (АФУ), не входящим в состав ионозонда, и измерении вре-
мени задержки этого сигнала после его отражения от слоев ионосферы.
Конструктивно ионозонды выполнены в виде функциональных блоков: радиоприемно-
го устройства (РПУ), радиопередающего устройства (РПДУ), блока управления и цифровой
обработки (БУ). РПДУ конструктивно представляет собой моноблок, выполняющий функции
передатчика. РПУ представляет собой модульную конструкцию, выполненную в стандарте
Евромеханика, и имеет две конструктивные модификации. В первой модификации в конст-
рукцию РПУ в качестве составной части встраивается БУ, во второй модификации БУ входит
в состав персонального компьютера (ПЭВМ). Управление ионозондом осуществляется от
ПЭВМ. В первой модификации ПЭВМ представляет собой автономное устройство, состоящее
из системного блока, монитора, клавиатуры и манипулятора «Мышь». Во второй модифика-
ции ПЭВМ представляет собой сенсорную панель, входящую в состав РПУ.
По условиям эксплуатации ионозонды удовлетворяют требованиям группы 2 по ГОСТ
22261-94 с диапазоном рабочих температур от 10 до 30
о
С, относительной влажностью возду-
ха 95 % при температуре 25
о
С.
Внешний вид ионозондов, места опломбирования и наклеек представлены на рисун-
ках 1…3.
* - место наклеек

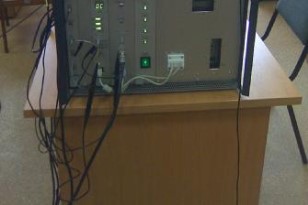

Рисунок 1 – Внешний вид РПУ
(модификация 1)
** - место пломбировки
Рисунок 2 – Внешний вид РПУ
(модификация 2)
******
Лист № 2
всего листов 4
Рисунок 3 – Внешний вид РПДУ
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) ионозондов пред-
ставляет собой:
- исполняемый файл Host.exe – диагностика состояния ионосферы в составе ионозонда
"Парус-А";
- библиотека IRIDLL.dll - реализации модели ионосферы;
- драйвер подключения устройства к ЭВМ - ezusb.sys.
ПО позволяет проводить диагностирование состояния ионосферы методом импульсно-
го вертикального радиозондирования (ВЗ), а также методами прямого (ТИЗ) и обратного
(ОТИЗ) трансионосферного зондирования при работе с аппаратурой, установленной на спут-
никах.
Идентификационные данные программ представлены в таблице 1.
Таблица 1
граммы формирования сигналов
ezusb.sys1.30.0.0
Наименование программного обес- Идентифи-НомерЦифровой иденти- Алгоритм
печения (ПО)кационноеверсии фикатор ПО (кон- вычисле-
наимено- (иденти- трольная сумма ния иден-
вание ПО фикацион- исполняемого тификато-
ный но-файла)ра ПО
мер) ПО
Управление работой УПО, обнару-
жение сигналов, организация обмена
по компьютерной сети, отображение
результатов работы, тестовые про-
Host.exe1.3.1.709392565ed2ca593
зондирования ионосферы, задание
3097fb5b117e3817
режимов работы, формирование
временной диаграммы работы
Драйвер подключения устройства к3501a9554b5c584a
ЭВМ102b2c66f95916dc
Библиотека модели ионосферы IRIDLL.dll 1.1.3.8
4b71e69ec2fd2c5d5
46b9e75caee652e
md5
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по
МИ 3286-2010.
Лист № 3
всего листов 4
Метрологические и технические характеристики
Диапазон измерений времени задержки радиоимпульса
с частотой заполнения от 1 до 20 МГц, мс ………………………………………….. от 0,5 до 10.
Пределы допускаемой абсолютной погрешности измерений
времени задержки радиоимпульса с частотой заполнения от 1 до 20 МГц, мкс ...………..
±
12.
Диапазон воспроизводимых частот заполнения радиоимпульса, МГц……….от 1 до 20.
Пределы допускаемой абсолютной погрешности измерений
частоты заполнения радиоимпульса в диапазоне от 1 до 20 МГц, кГц …………………...…
±
5.
Порог чувствительности РПУ ионозонда, мкВ, не более …..………………………..0,35.
Пределы допускаемой погрешности установки секундных импульсов
относительно шкалы времени аппаратуры GPS, мкс …..………………………………….…
±
1.
Габаритные размеры РПДУ (длина×ширина×высота), мм, не более ….... 480×335×435.
Габаритные размеры РПУ (модификация 1),
(длина×ширина×высота), мм, не более ……………………………………………. 448×315×375.
Габаритные размеры РПУ (модификация 2),
(длина×ширина×высота), мм, не более ……………………………………………. 330×315×375.
Масса РПДУ, кг, не более..................................................................................................25.
Масса РПУ (модификация 1), кг, не более.......................................................................27.
Масса РПУ (модификация 2), кг, не более.......................................................................25.
Параметры питания от сети переменного тока:
напряжение, В.....................................................................................................220 ± 22;
частота, Гц...............................................................................................................50 ± 1.
Потребляемая мощность, В∙А, не более.........................................................................800.
Срок службы, лет………………………………………………………………………….10.
Наработка на отказ, ч………………………………………………………………......1500.
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на ти-
тульный лист Руководства по эксплуатации станций вертикального радиозондирования ионо-
сферы наземных «Парус-А» и на переднюю часть РПДУ в виде наклейки.
Комплектность средства измерений
Состав ионозондов представлен в таблицах 2 и 3.
Таблица 2 - Состав ионозонда «Парус-А» (модификация 1)
ОбозначениеНаименование
ВСПИ.670000.02РПДУ
ВСПИ.670000.03РПУ
ВСПИ.670000.04БУ (без монитора)
ВСПИ.670000.05Монитор
ВСПИ.670000.03.04Блок питания
ВСПИ.670000 01-РЭРуководство по эксплуатации
ВСПИ.670000 30-01Формуляр
100269 МПМетодика поверки
Количество
1
1
1
1
1
1
1
1
Таблица 3 - Состав ионозонда «Парус-А» (модификация 2)
ОбозначениеНаименование
ВСПИ.670000.02РПДУ
ВСПИ.670000.03-01РПУ
ВСПИ.670000.04-01БУ (с монитором )
ВСПИ.670000 01-РЭРуководство по эксплуатации
ВСПИ.670000 30-01Формуляр
100269 МПМетодика поверки
Количество
1
1
1
1
1
1
Лист № 4
всего листов 4
Поверка
осуществляется по документу «Инструкция. Станции вертикального радиозондирования ио-
носферы наземные «Парус-А». Методика поверки. 100269 МП», утвержденному ГЦИ СИ
ФГУП «ВНИИМ им. Д.И. Менделеева» 20 апреля 2012 г.
Основные средства поверки:

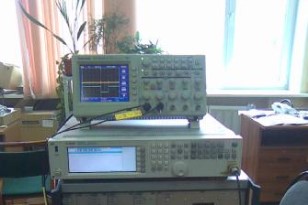

- осциллограф Tektronix TDS 2024B (№ Г/р 32618-06): диапазон измерений напряжения
переменного тока до 30 В, полоса частот 200 МГц.
- генератор Agilent N5181A (№ Г/р 37154-08): диапазон рабочих частот от 100 кГц до
1 ГГц, диапазон работы аттенюатора от 0 до 110 дБ.
Сведения о методиках (методах) измерений
«Станции вертикального радиозондирования ионосферы наземные «Парус-А». Руково-
дство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к станциям вер-
тикального радиозондирования ионосферы наземным «Парус-А»
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие тех-
нические условия.
«Станции вертикального радиозондирования ионосферы наземные «Парус-А». Техни-
ческие условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление деятельности в области гидрометеорологии (выполнение работ по ди-
агностированию состояния ионосферы методом импульсного вертикального радиозондирова-
ния, а также прямого и обратного трансионосферного зондирования при работе с аппарату-
рой, установленной на спутниках).
Изготовители
ФГБУН «Институт земного магнетизма, ионосферы и распространения радиоволн им.
Н.В. Пушкова» Российской академии наук (ФГБУН «ИЗМИРАН»)
Почтовый адрес:142190, Московская обл. г. Троицк, ИЗМИРАН
тел/факс: (496) 751-01-24, E- mail:
ФГБУ «Институт прикладной геофизики имени академика Е.К.Федорова» (ФБГУ «ИПГ»)
Юридический (почтовый) адрес: 129128, г.Москва, ул. Ростокинская, д.9
Тел.: +7 (499) 187-81-86; тел/факс: +7 (499) 187-81-86
Е-mail:
,
Заявитель
ФГБУ «Институт прикладной геофизики имени академика Е.К.Федорова» (ФБГУ «ИПГ»)
Юридический (почтовый) адрес: 129128, г.Москва, ул. Ростокинская, д.9
Тел.: +7 (499) 187-81-86; тел/факс: +7 (499) 187-81-86
Е-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Юридический (почтовый) адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, Факс: (812) 713-01-14
Ф.В.Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«____» _______________2012 г.
