Счетчики газа турбинные TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL, ГРСИ 51423-12
Номер госреестра:
51423-12
Наименование СИ:
Счетчики газа турбинные
Обозначение типа:
TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL
Производитель:
Фирма "RMG Messtechnik GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48290
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа турбинные TRZ модификаций TRZ 03, TRZ 03-L, TRZ 03-TE,
TRZ 03-TEL
Назначение средства измерений
Счетчики газа турбинные TRZ (модификации TRZ 03, TRZ 03-L, TRZ 03-TE,
TRZ 03-TEL) (далее – счетчики) предназначены для измерений объема и объемного расхода
природного газа, пропана, бутана, ацетилена, азота, воздуха и других газов при рабочих
условиях в различных областях промышленности.
Описание средства измерений
Принцип основан на измерении числа оборотов турбинного колеса, вращающегося под
действием проходящего через счетчик потока газа.
Счетчики газа турбинные состоят из корпуса, измерительного и счетного механизмов.
Измерительный механизм с турбинным колесом находится в корпусе, который
монтируется в трубопроводе. На входе измерительного механизма расположен выпрямитель
потока, который направляет газ на лопасти турбинного колеса.
Число оборотов турбинного колеса пропорционально средней скорости газа и,
соответственно, расходу. Вращение турбинного колеса с помощью магнитной муфты
передается в счетную головку. Далее скорость вращения колеса, пропорциональная расходу,
редуцируется через зубчатую передачу и путем выбора необходимой пары зубчатых колес
преобразуется в значение измеренного объема, отображаемого на счетном механизме. В
зависимости от рабочих условий турбинное колесо изготавливают из пластмассы или
алюминия.
В зависимости от модификации турбинный счетчик может быть оснащен контрольным
колесом, расположенным на одном валу с турбинным колесом и служащим для контроля
работы счетчика.
Счетный механизм выпускается в нескольких модификациях и может быть оснащен
низкочастотными и высокочастотными датчиками (NF и HF соответственно) для передачи
информации об измеренном объеме для дальнейшей обработки в соответствующих
вспомогательных устройствах.
Счетчики газа турбинные имеют патрубок для подключения преобразователя давления и
в зависимости от модификации могут оснащаться гильзами для установки датчика
температуры. Основные отличительные особенности модификаций:
-
модификация TRZ 03 - в корпусе счетчика находится измерительный механизм с
турбинным колесом. Перед измерительным механизмом расположен выпрями-
тель потока;
-
модификация TRZ 03-Lдополнительноимеетперфорированнуюпластину,
установленную перед турбинным колесом. Турбинное колесо сдвинуто по ходу
потока и размещено на выходе из корпуса счетчика;
-
модификация TRZ 03-TEоснащенаэлектроннымсчетнымустройством,
работающим как на литиевых батареях, так и от сети переменного тока;
-
модификация TRZ 03-TEL оснащена электронным счетным устройством и
перфорированной пластиной, установленной перед турбинным колесом.
Счетчики газа турбинные TRZ отличаются между собой только вышеописанными
конструктивными особенностями.

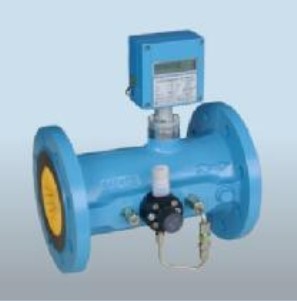

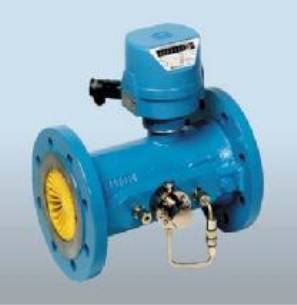

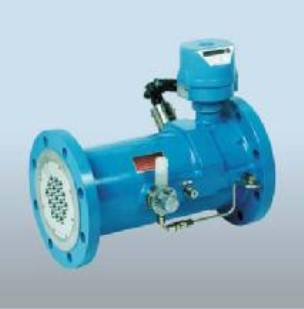

Внешний вид счетчиков газа турбинных представлен на рисунке 1.
Лист № 2
всего листов 4
TRZ 03
TRZ 03-L
TRZ 03-TE (L)
Рисунок 1 – Внешний вид счетчиков газа турбинных серии TRZ
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики
Пределы измерений расхода газа, м
3
/ч
TRZ 03
TRZ 03-L
TRZ 03-TE
TRZ 03-TEL
от 10 до 25 000
от 10 до 16 000
от 10 до 25 000
от 10 до 16 000
Рисунок 2. Место нанесения пломбы-наклейки.
Лист № 3
всего листов 4
Пределы допускаемого значения относительной погрешности изме-
рений, %
Q
min
≤ Q <0,2 Q
max
0,2Q
max
≤ Q ≤ Q
max
Диаметр условного прохода для всех модификаций, (DN), мм
± 1
± 0,5
50, 80, 100, 150, 200,
250, 300, 400, 500, 600
от 13 до 1625
Масса, кг
Габаритные размеры (в зависимости от типоразмера), не более, мм
длина
высота
1)
от 150 до 1800
от 210 до 500
от 0 до 10 (от 0 до 100)
от -40 до +60
от -20 до +60
от -40 до +50
от -10 до +50
0,3
300
2100
30
IP 65
Рабочее давление, МПа (бар)
Диапазон температур окружающего воздуха, °С
TRZ 03, TRZ 03-L
TRZ 03-TE, TRZ 03-TEL
Диапазон температур измеряемого газа, °С
TRZ 03, TRZ 03-L
TRZ 03-TE, TRZ 03-TEL
Выходные сигналы, не более, Гц:
NF: низкочастотный импульсный
HF: – высокочастотный импульсный ВЧ1
– высокочастотные импульсные ВЧ2 и ВЧ3
Срок службы, не менее, лет
Код защитной оболочки
Примечания:
1)
от центральной оси трубопровода
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации в верхнем левом углу и на лицевую
панель счетчика в верхнем левом углу методом наклейки.
Комплектность средства измерений
Таблица 2 – Комплектность
Примечание
Модификация и типоразмер согласно заказу
Наименование
Счетчик газа турбинный TRZ
Руководство по эксплуатации
Методика поверки
Комплект заводской документации
Комплект монтажных частей
Количество
1
1
1
1
1
Согласно заказу
Поверка
осуществляется по документу МП 51423-12 «Инструкция. ГСИ. Счетчики газа турбинные TRZ
фирмы «RMG Messtechnik GmbH». Методика поверки», утвержденному ГЦИ СИ ФГУП
ВНИИР 25 апреля 2012 г.
Перечень основных средств поверки (эталонов):
-
установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода
должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основ-
ной относительной погрешности (относительной расширенной неопределенностью)
±0,18%;
-
частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ
2.721.007 ТУ;
Лист № 4
всего листов 4
-
термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ
28498-90;
-
барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления
шкалы 100 Па по ТУ25-11.15135;
-
психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%,
цена деления термометров 0,5 °С по ТУ 25-11.1645.
Допускается применение других средств измерений, обеспечивающих определение и
контроль метрологических характеристик поверяемого счетчика с требуемой точностью.
Сведения о методиках (методах) измерений
Счетчики газа турбинные TRZ 03, TRZ 03-L. Руководство по эксплуатации.
Счетчики газа турбинные TRZ 03-TE(L). Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам
газа турбинным TRZ
Техническая документация фирмы «RMG Messtechnik GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли и товарообменных операций
Изготовитель
Фирма «RMG Messtechnik GmbH», Германия.
Адрес:Otto-Hahn Strasse, 5
35510 Butzbach
Тел. +49 (0)6033 897 134
Факс +49 (0)6033 897 191
Заявитель
Закрытое акционерное общество «РМГ РУС»
Адрес:142784, Московская область, Ленинский район,
д. Румянцево, строение 3, блок Д, офис 404
Тел./факс (495) 648-14-18, 662-14-18
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии». Регистрационный номер 30006-09.
Адрес:420088, г.Казань, ул. 2-я Азинская, 7а
тел. (843) 272-70-62, факс. (843) 272-0032
e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
м.п.«____»____________2012г.
