Номер госреестра:

51401-12

Наименование СИ:

Трансформаторы напряжения

Обозначение типа:

TJP

Производитель:

Фирма "ABB s.r.o.", Чехия

Межповерочный интервал:

8 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

21.08.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 48283

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения TJP

Назначение средства измерений

Трансформаторы напряжения TJP (далее – трансформаторы) предназначены для пере-

дачи сигнала измерительной информации средствам измерений, устройствам защиты, автома-

тики, сигнализации и управления в электрических установках переменного тока промышлен-

ной частоты.

Описание средства измерений

Трансформаторы напряжения относятся к классу масштабных измерительных преоб-

разователей электрических величин.

Принцип действия трансформаторов напряжения основан на преобразовании посред-

ством электромагнитной индукции переменного тока одного напряжения в переменный ток

другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения TJP – однофазные, заземляемые, электромагнитные, с

литой изоляцией, со встроенным защитным предохранительным устройством.

Трансформаторы представляют собой блок, состоящий из магнитопровода и трех об-

моток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной

смолы.

Высоковольтный вывод «А» первичной обмотки снабжен защитным предохранитель-

ным устройством с плавкой вставкой. Корпус защитного предохранительного устройства ли-

той, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспе-

чивает защиту плавкой вставки от механических и климатических воздействий.

Выводы вторичных обмоток помещены в контактной коробке, закрепленной на осно-

вании и закрываемой съемной изоляционной пломбируемой крышкой. Трансформаторы имеют

клемму заземления с винтом М8. Для крепления в месте установки на опорной поверхности

трансформаторов имеются отверстия под болты М12. На узкой боковой стенке корпуса транс-

форматоров размещена табличка технических данных.

Рабочее положение трансформаторов в пространстве – любое.

Трансформаторы напряжения TJP имеют следующие модификации: TJP 4.0, TJP 4.1,

TJP 4.2, TJP 4.3, TJP 5.0, TJP 5.1, TJP 5.2, TJP 5.3, TJP 6.0, TJP 6.1, TJP 6.2, TJP 6.3, TJP 7.1,

TJP 7.2, TJP 7.3.

В зависимости от номинального напряжения и других параметров корпуса трансфор-

маторов различных модификаций отличаются габаритами и имеют некоторые внешние разли-

чия. Внешний вид трансформатора напряжения TJP 4.0 приведен на рисунке 1.

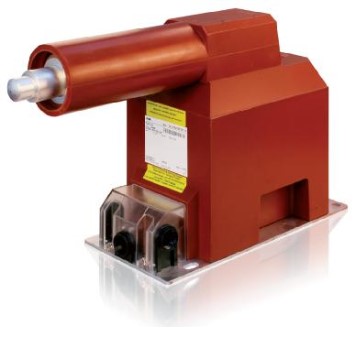

Рис. 1. Внешний вид трансформаторов напряжения TJP 4.0.

Лист № 2

всего листов 3

TJP 4.2

TJP 5.2

TJP 6.2

TJP 7.1

100/

3; 110/

3; 100

100/3; 110/3; 100

обмотки (I)

Метрологические и технические характеристики

Таблица 1 – Характеристики трансформаторов напряжения TJP

TJP 4.0TJP 5.0TJP 6.0

Наименование характеристики

TJP 4.1 TJP 5.1 TJP 6.1

TJP 7.2

TJP 4.3 TJP 5.3 TJP 6.3

TJP 7.3

Класс напряжения по ГОСТ 1516.3-96,3; 6; 1010; 153; 6; 10; 15;3; 6; 10; 15; 20;

кВ 20 24; 27; 35

Номинальное напряжение первичной 3/√3;10/√3; 3/√3; 3,3/√3; 3/√3; 3,3/√3;

обмотки, кВ 3,3/√3; 10,5/√3; 6/√3; 6,3/√3; 6/√3; 6,3/√3;

6/√3;11/√3;6,6/√3;6,6/√3; 6,9/√3;

6,3/√3; 13,8/√3; 6,9/√3; 10/√3; 10/√3; 10,5/√3;

6,6/√3;15/√3; 10,5/√3; 11/√3; 13,8/√3;

6,9/√3; 15,75/√3 11/√3; 15/√3;

10/√3; 13,8/√3; 15,75/√3;

10,5/√3; 15/√3; 18/√3; 20/√3;

11/√3 15,75/√3; 22/√3; 24/√3;

18/√3; 20/√3;27/√3; 27,5;

22/√3 35/√3

Номинальное напряжение основной

вторичной обмотки, В

Номинальное напряжение дополни-

тельной вторичной обмотки, В

Классы точности основной вторичной

0,2; 0,5; 1,0;

3Р; 6P

Классы точности основной вторичной

обмотки (II)

Класс точности дополнительной вто-

ричной обмотки

Номинальная мощность основной вто-2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75;

ричной обмотки, В·А 100; 150; 200; 300

Номинальная мощность дополнитель-2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75;

ной вторичной обмотки, В·А 100; 150; 200; 300

Номинальная частота, Гц50; 60

Климатическое исполнение и категория У3 в диапазоне рабочих температур

размещения по ГОСТ 15150-69

от – 25 до + 50

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических дан-

ных трансформатора и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Трансформатор напряжения TJP (исполнение по заказу) - 1 шт.

Паспорт - 1 экз.

Поверка

Осуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика

поверки».

Основные средства поверки:

- трансформаторы напряжения измерительные лабораторные НЛП-15, НЛЛ-35 (кл. т. 0,05),

прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Лист № 3

всего листов 3

Сведения о методиках (методах) измерений

Сведения о методах приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к трансформа-

торам напряжения TJP

ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.

Техническая документация фирмы «ABB s.r.o.», Чехия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Фирма «ABB s.r.o.», Чехия

Адрес: Videnska 117, 619 00 Brno, Czech Republic.

Тел. +420 547 152 602Факс: +420 547 152 626

Web-сайт:

http://www.abb.com

Заявитель

ООО «АББ», г. Москва.

Адрес: 117997, Москва, ул. Обручева, 30/1, стр. 2.

Тел. +7 (495) 960-22-00Факс: +7 (495) 960-22-01

Web-сайт:

http://www.abb.ru

Испытательный центр

Государственный центр испытаний средств измерений

(ГЦИ СИ) «РОСИСПЫТАНИЯ».

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 781 48 99.

Номер аттестата аккредитации 30123-10 от 01.02.2010 г.

Заместитель Руководителя

Федерального агентства

по техническому регулированию и метрологииФ.В.Булыгин

М.п.«___» ___________ 2012 г.
