Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94, ГРСИ 51394-12
Номер госреестра:
51394-12
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
Б5-91, Б5-92, Б5-93, Б5-94
Производитель:
ООО "Радиоспектр Плюс", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48274
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94
Назначение средства измерений
Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94 (в дальнейшем - ИП)
предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока,
измерения величины выходного напряжения постоянного тока и выходного постоянного тока,
питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Описание средства измерений
Принцип действия ИП основан на выпрямлении напряжения сети входным мостовым выпря-
мителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразова-
нием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Вы-
прямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему
сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами на-
стройки выходных тока и напряжения от минимального до максимального значения. Вспомогатель-
ный источник питания обеспечивает работу схем управления и регулирования. Применение
низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувст-
вительных компонентов уменьшает воздействие электромагнитных помех в подводящих про-
водах.
ИП выполнен в пластиковом корпусе и является переносным прибором. Передняя и
задняя панели крепятся к несущей части корпуса ИП.
ИП имеют одинаковую выходную мощность и отличаются диапазонами выходных на-
пряжений и токов.

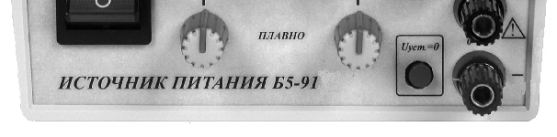

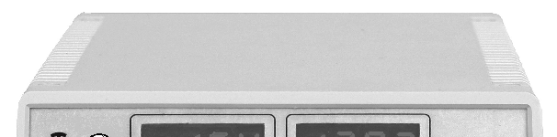

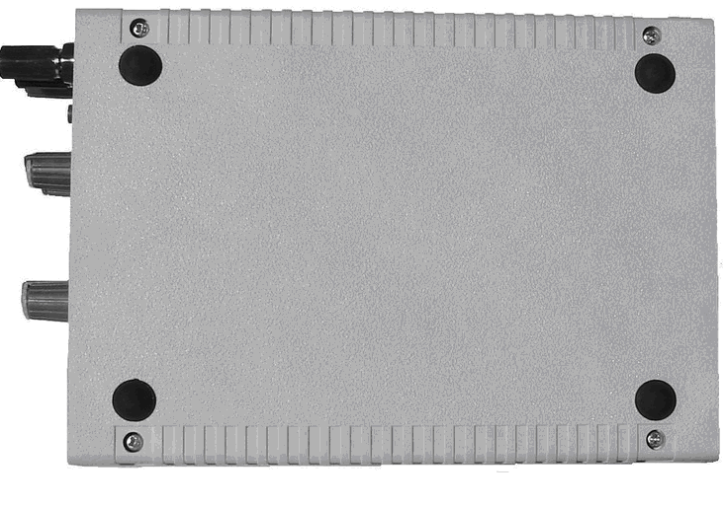

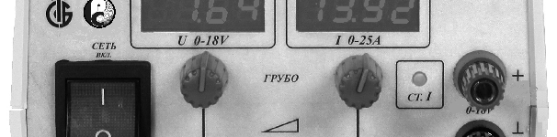

Внешний вид ИП приведен на рисунке 1.
Рисунок 1. Внешний вид ИП.
лист № 2
всего листов 4
Параметр
Таблица 1 - Диапазоны воспроизведения выходных напряжений и силы тока ИП.
Наименование источника питания
Б5-91Б5-92Б5-93Б5-94
Диапазон воспроизведения выходного напряжения, В 0-18,00 0-30,0 0-50,0 0-100,0
Диапазон воспроизведения выходной силы тока, А0-25,00-15,00 0-9,000-4,50
Диапазон измерения, В
Б5-92
Б5-93
Б5-94
Таблица 2 - Абсолютная погрешность измерения выходного напряжения ИП.
Наименование ис-
точника питания
Б5-91
-
3
0-18,00
0,01-17,50
17,5-30,0
0,01-17,50
17,5-50,0
0,01-17,50
17,5-100,0
Пределы допустимой абсолютной погрешности
измерения выходного напряжения, В
+
(1*10
-3
U
изм
+0,050)
Где U
изм
–
+
(1*10 U
изм
+0,050)
измеренное зна-
+
(1*10
-3
U
изм
+0,30) чение напряже-
+
(1*10
-3
U
изм
+0,050) ния постоянного
+
(1*10
-3
U
изм
+0,30)
тока встроен-
+
(1*10
-3
U
изм
+0,050)
ным вольтмет-
+
(1*10
-3
U
изм
+0,30)
ром, В
Б5-91
Таблица 3 – Абсолютная погрешность измерения выходной силы тока ИП.
Наименование ис- Диапазон измерения,Пределы допустимой абсолютной погрешности
точника питанияА измерения выходной силы тока, А
0,01-17,50 +
(0,01 I
макс
+ 0,05)
17,50-25,0 +
(0,01 I
макс
+ 0,5)
Б5-920-15,00+
(0,01 I
макс
+ 0,05)
Б5-93 0-9,00+
(0,01 I
макс
+ 0,05)
Б5-94 0-4,50+
(0,01 I
макс
+ 0,05)
где I
макс
–верхний предел диапазона измерения силы тока, А
220
±
23
Таблица 4 - Основные метрологические и технические характеристики ИП.
Напряжение питающей сети переменного тока, В
Мощность, потребляемая от сети питания переменного тока 230 В
при номинальном напряжении, В
×
А, не более
600
Метрологические и технические характеристики
Место пломби-
рования
лист № 3
всего листов 4
±
(0,001 U+ 0,02)
±
(0,01 I+ 0,05)
+
0,002 U
Нестабильность выходного напряжения при изменении входного
напряжения питающей сети на
±
23 В от номинального значения в
±
(0,001 U
макс
+ 0,002)
режиме стабилизации напряжения, В, не более
Нестабильность выходного тока при изменении входного напря-
жения питающей сети на
±
23 В от номинального значения в режи-
±
(0,01 I
макс
+ 0,05)
ме стабилизации тока, А, не более
Нестабильность выходного напряжения при изменении тока на-
грузки в режиме стабилизации напряжения, В, не более
макс
Нестабильность выходного тока при изменении напряжения на-
грузки в режиме стабилизации тока, А, не более
макс
Нестабильность выходного напряжения от времени за 8 ч непре-
рывной работы и за любые 10 мин., из этих 8ч., В, не более*
макс
±
(0,01 I+0,05)
2
Нестабильность выходного тока от времени за 8 ч непрерывной
работы и за любые 10 мин., из этих 8ч., А, не более*
макс
Пульсации выходного напряжения в режиме стабилизации напряжения не более 0,6 мВ эф-
фективного значения или 12 мВ амплитудного значения.
Пульсации выходного тока в режиме стабилизации тока не более 10 мА эффективного значения.
Рабочие условия эксплуатации ИП:
- температура,
°
С;
от
п
люс 10 до
пл
юс 35
- относительная влажность, % (при 25
°
С), не более 80
- атмосферное давление, кПаот 84 до 106
Устойчивость к климатическим воздействиям по
ГОСТ 22261-94, группа
Время непрерывной работы, ч, не менее8
Время установления рабочего режима, мин, не более 15
Масса, кг, не более 1,6
Габаритные размеры, мм, не более 140х90х220
Средняя наработка на отказ, ч, не менее 3200
Средний срок службы, лет, не менее 10
где I
макс
– верхний предел диапазона измерения силы тока, А
U
макс
– верхний предел диапазона измерения напряжения, В
* - исключая время установления рабочего режима
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на переднюю панель ИП и типо-
графским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 5 - Комплектность
№ п/п Наименование изделия Кол-во
1 Источник питания Б5-91, Б5-92, Б5-93, Б5-94 ЦГИУ571001.020 1
2 Руководство по эксплуатации ЦГИУ571001.020РЭ** 1
3 Шнур питания сетевой SCZ – 1R 1
4 Ящик картонный ЦГИУ571001.025 1
5 Шнур соединительный ЦГИУ571001.022* 1
6 Ящик транспортный ЦГИУ571001.026* 1
* - поставляется по требованию заказчика
** - методика поверки МРБ МП. 2222-2012 поставляется в составе руководства по эксплуата-
ции с обозначением ЦГИУ571001.020МП.
лист № 4
всего листов 4
Поверка
Осуществляется по документу МРБ МП. 2222-2012 «Источники питания Б5-91, Б5-92, Б5-93,
Б5-94. Методика поверки», утвержденному Белорусским государственным институтом метро-
логии 17.03.2012.
Погрешность
±0,02 %
поверки
Таблица 6 - Основные средства поверки
Наименование средства
Диапазон измерений
Вольтметр В7-46/1
Напряжение постоянного тока от 100 нВ до 1000 В,
Сила постоянного тока от 10 нА до 10 А,
Милливольтметр В3-57 от 10 мкВ до 300 В, диапазон частот от 5 Гц до 5 МГц,
Мегаомметр М4100/5Выходное напряжение 1000 В
±4 %
1%
Сведения о методиках (методах) измерений
Сведений нет.
Нормативные и технические документы, устанавливающие требования к источникам пи-
тания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и ла-
бораторного оборудования. Часть 1. Общие требования»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техниче-
ские условия»;
ТУ BY 190949966.002-2011 «Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94»;
МРБ МП. 2222-2012 «Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94.
(ЦГИУ571001.020МП). Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Область применения - электротехническая, радиоэлектронная, приборостроительная и
другие отрасли промышленности.
Изготовитель
ООО «Радиоспектр Плюс», Республика Беларусь
Адрес: 220075, г. Минск, ул. Радиальная 11а, пом. 7, офис 4.
Тел.: 8-10-375-296-559940
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2012 г.
