Колонки топливораздаточные SK-FDN мод. SK10, SK22, SK52, SK65 и SK66, ГРСИ 51341-12

Смотреть ГРСИ
51340-12

Номер госреестра:

51341-12

Наименование СИ:

Колонки топливораздаточные

Обозначение типа:

SK-FDN мод. SK10, SK22, SK52, SK65 и SK66

Производитель:

Фирма "Beijing Sanki Petroleum Technology Co., Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

11.08.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 48332

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK-FDN, модификации SK10, SK22, SK52, SK65 и

SK66

Назначение средства измерений

Колонки топливораздаточные SK-FDN, модификации SK10, SK22, SK52, SK65 и

SK66 (далее - колонка) предназначены для измерений объема различных видов топлива (бен-

зин, дизельное топливо), выдаваемого в топливные баки автотранспортных средств и тару по-

требителя в режиме самообслуживания.

Описание средства измерений

Принцип действия колонок состоит в следующем: топливо из резервуара при помощи

насоса с газоотделителем через обратный клапан, фильтр поступает в измеритель объема

поршневого типа, далее через электромагнитный клапан, раздаточный рукав с пистолетом

выдается в бак транспортного средства или тару потребителя.

В колонках реализован прямой метод измерения объема топлива измерителем объема

поршневого типа, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема поршневого типа возникает раз-

ность давлений на его входе и выходе, под действием которого поршень совершает возвратно-

поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное

движение коленчатого вала, которое через соединительную муфту передается на вал датчика

импульсов.

Вращательное движение вала датчика преобразуется в последовательность электриче-

ских импульсов, поступающих в электронное устройство (электронно-вычислительное уст-

ройство), в котором они преобразуются в измеряемый объём, передаваемый далее через ин-

терфейс RS485 в цифровом коде (протокол SANKI 90V или АЗТ 2,0).

Задание дозы топлива и включение колонок производит оператор на пульте, находя-

щемся непосредственно на колонке, или с пульта дистанционного управления.

Колонки осуществляют выдачу топлива, измерение, индикацию его объема и расчет

стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в

нулевое положение производится автоматически при снятии раздаточного пистолета с колонки.

Колонки имеют 5 модификаций (SK10, SK22, SK52, SK65 и SK66), отличающихся друг

от друга дизайном, номинальным расходом топлива, количеством вида топлива от одного до

пяти, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а так-

же наличием или отсутствием насоса в составе колонки. При наличии насоса в составе колонки

обозначение имеет последнюю букву Z, а при отсутствии насоса в составе колонки, применяет-

ся погружной насос в резервуаре, в этом случае обозначение имеет последнюю букву Q. Моди-

фикация SK22 изготавливается только без насоса в составе колонки.

Колонки состоят из следующих основных элементов:

- измеритель объема поршневого типа FM-500, изготовитель Windbell, КНР;

- датчикимпульсов BMQ-7A, изготовитель Beijing Dehuizhong TechnologyCo., Ltd, КНР;

- блок электроники ZBI, изготовитель Beijing SankiPetroleum TechnologyCo., Ltd, КНР;

- электромагнитный клапан DV1050, изготовитель Zhejiang Chunhui intelligence con-

trol Share Co., Ltd, КНР;

- электродвигатель топливного насоса YBSL8024, изготовитель Shenyang Qiangwei

Motor Co., Ltd, КНР;

- моноблок насосный с фильтрами грубой очистки, газоотделителем и обратным кла-

паном GP-50, изготовитель Windbell, КНР;

Лист № 2

всего листов 6

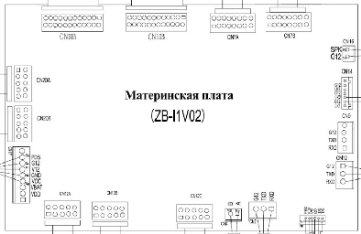

Кодматеринскойплатывэлектронно-вычислительном

устройстве, B- материнскаяплататипаZBI..

Внешний вид колонок показан на рисунках 1 – 5.

Рисунок 1 - SK10Рисунок 2 – SK65

Рисунок 3 - SK52

Рисунок 4 – SK22

Рисунок 5 – SK66

Схема пломбировки показана рисунках 6-8. Пломба с оттиском клейма поверителя

устанавливается на измерителе объема поршневого типа и на крышке электронно-

вычислительного устройства.

- фильтр тонкой очистки DJ0810A, изготовитель Zhengzhou Dinly Filter Co., Ltd, КНР,

размер ячеек 60 мкм, плотность ячеек 280 ячеек на кв. дюйм;

- раздаточный кран (пистолет) XIDE-80, изготовитель Maide Machine Co., Ltd, КНР с

раздаточным рукавом.

Условное обозначение колонок при заказе SK-ХХХХХХХХ:

Количество постов.

Количество нефтепродуктов.

Количество раздаточного рукавов.

Код измерителя объема F - измеритель объёма FM-500.

Тип гидравлики: Z - всасывающий тип; Q - напорный тип.

Обозначение модификации колонки: 10, 22, 52, 65, 66.

SK-FDN - Тип колонки по коду изготовителя.

Лист № 3

всего листов 6

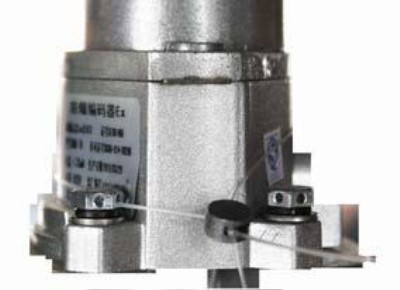

Рисунок 6 - Пломбировка регулировочного

Рису

нок

7 -

ло

ро

вк

а да

ик

им

пуль

сов винта измерителя объёма

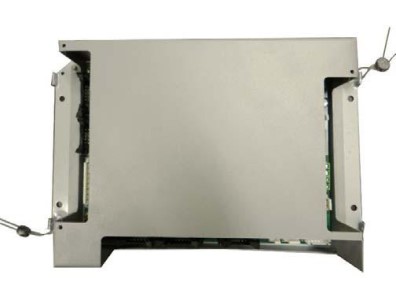

Рисунок 8 - Пломбировка электронно-вычислительного устройства

Программное обеспечение

Обработка сигналов в колонке, выполняется с помощью программного обеспечения

(ПО). Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное

наименование ПО

Номер версии (иден-

тификационный но-

мер) ПО

Цифровой иден-

тификатор ПО

(контрольная

сумма)

Алгоритм

вычисления

цифрового

идентифика-

тора ПО

ПО 92V301

1хх

2хх

3хх

4хх

где (x=0…9)

_______*

*Примечание - Данные недоступны, так как данное ПО не может быть модифицировано, за-

гружено или прочитано через какой-либо интерфейс после опломбирования

УровеньзащитыПОотнепреднамеренныхипреднамеренныхизменений

соответствует уровню С в соответствии с МИ 3286-2010.

Порты клавиатурыПорты клавиатуры

Лист № 4

всего листов 6

Метрологические и технические характеристики

Номинальный расход, л/мин,

10 % ........................................................................................50

Наименьший расход, л/мин, не более ........................................................................................ 5

Минимальная доза выдачи, л, не более....................................................................................... 2

Пределы допускаемой основной относительной погрешности

при температуре окружающей среды и топлива (20±5)

С, % ......................................... ±0,25

Дополнительная относительная погрешность при изменении температуры

от (20

С, в пределах температур окружающей среды и топлива от минус 40

до плюс 50

С, %, не более:................................................................................................... ±0,25

Верхний предел показаний указателя разового учета отсчетного устройства:

- выданного объема топлива, л .........................................................................................9999,99

- цены 1 л топлива, руб. .........................................................................................................99,99

- стоимости выданного объема топлива, руб. ................................................................. 9999,99

Верхний предел показаний указателя суммарного учета выданного

объема топлива, л.............................................................................................................9 999 999

Цена деления указателя разового учета:

- выданного топлива, л .............................................................................................................0,01

- стоимости, руб.........................................................................................................................0,01

- цены, руб. ................................................................................................................................0,01

Цена деления указателя суммарного учета, л .............................................................................1

Диапазон температуры окружающего воздуха,

С...............................от минус 40 до плюс 50

Электрическое питание от сети переменного тока, кроме модификации SK22:

- напряжением, В............................................................................................... 380 (+10%; -15%)

- частотой, Гц........................................................................................................................... 50±1

Электрическое питание постоянным током модификации SK22, В.......................... 12 или 24

Потребляемая мощность, В·А, не более:

- электронно-вычислительным устройством.......................................................................... 800

- электродвигателем насоса ..................................................................................................... 750

Количество раздаточных рукавов, шт., не более .....................................................................10

Длина раздаточного рукава, м, не менее......................................................................................4

Средний срок службы, лет ......................................................................................................... 12

Масса, кг,

не более

452 х 900 х 2100

613 х 1220 х 2380

Количество

видов

(высота х ширина х длина)

Таблица 2 - Технические характеристики колонок в зависимости от исполнения

Исполнениераздаточных

Количество

Габаритные размеры, мм,

пистолетовтоплива

1234

SK10ZF111B11

SK10QF111B11

410 х 630 х 1485

SK22QF111B11 450 х 380 х 550

SK52ZF111B11

SK52QF212B21

SK52QF111B 1 1

452 х 900 х 2100

SK52ZF212B 2 1

452 х 900 х 2100

120

100

240

225

245

230

SK52ZF222B22

SK52QF222B22

SK52ZF422B42

SK52QF422B42

SK52ZF632B63

SK52QF632B63

280

245

409

379

439

394

Лист № 5

всего листов 6

613 х 1530 х 2380

580 х 951 х 2000

580 х 1110 х 2000

580 х 1563 х 2000

580 х 2017 х 2000

580 х 2470 х 2000

570 х 1140 х 2180

570 х 1440 х 2180

570 х 1700 х 2180

570 х 2040 х 2180

570 х 2340 х 2180

Окончание таблицы 2

123

SK52ZF842B84

SK52QF842B84

SK65ZF212B21

SK65QF212B21

SK65ZF422B42

SK65QF422B42

SK65ZF632B63

SK65QF632B63

SK65ZF842B84

SK65QF842B84

SK65ZF1052B 105

SK65QF1052B 105

SK66ZF212B21

SK66QF212B21

SK66ZF422B42

SK66QF422B42

SK66ZF632B63

SK66QF632B63

SK66ZF842B84

SK66QF842B84

SK66ZF1052B 105

SK66QF1052B 105

499

454

245

230

350

320

450

305

550

490

650

575

168

153

285

255

405

360

525

465

645

570

Колонки предназначены для эксплуатации при температуре окружающего воздуха от

минус 40

С до плюс 50

С и относительной влажности от 30 % до 100 % и температуре топ-

лива от плюс 35

С до минус 40

С для бензина и от плюс 50

С до минус 40

С (или до темпе-

ратуры помутнения или кристаллизации) для дизельного топлива и керосина.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на

маркировочную табличку колонки фотолитографии.

Комплектность средства измерений

1 Колонка (исполнение по заказу)

2 Запчасти и принадлежности

3 Эксплуатационная документация на колонку

4 Эксплуатационная документация на принадлежности

- 1 шт.

- 1 комплект

- по 1 экз.

Поверка

осуществляется по документу МИ 1864-88 «Рекомендации ГСИ. Колонки топливораздаточ-

ные. Методика поверки».

Основное поверочное оборудование:

- при первичной поверке – мерники 2-го разряда вместимостью 2, 10, 50, 100 и 200 л с

основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;

- при периодической поверке – мерники 2-го разряда вместимостью 2, 10, 50, 100 и

200 л с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.

Лист № 6

всего листов 6

Сведения о методиках (методах) измерений

изложены в руководствах по эксплуатации на колонки.

Нормативные и технические документы, устанавливающие требования к колонкам то-

пливораздаточным SK-FDN

1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений

объема и массы жидкости».

3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

4 Техническая документация Beijing Sanki Petroleum Technology Co., Ltd, КНР.

Рекомендации по областям применения в trial государственного регулирования обес-

печения единства измерений

осуществление торговли и товарообменных операций.

Заявитель

Beijing Sanki Petroleum Technology Co., Ltd, КНР

№ 16, Second Kechuang Str., Economic-Technological Development Area, Beijing,

P.R.China, 100023

Teл: 86 010 67892951, 86 010 6789295153

Fax: 86-010-67892321

E-mail:

cuizn@sanki.com.cn

www. sankichina.com.

Испытательный центр

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»

125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

тел.: (495) 491 78 12, (495) 491 86 55

E-mail:

sittek@mail.ru,

kip-mce@nm.ru

Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»__________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
24794-03	Колонки для заправки сжиженным газом автотранспортных средств	КЗСГ	ООО НПФ "ТИМ", г.Псков	1 год	Перейти
40785-20	Колонки топливораздаточные	ТОПАЗ	ООО "Топаз-сервис", г.Волгодонск	1 год	Перейти
61118-15	Колонки топливораздаточные	КВАНТ	ООО "ПКФ Квант", г.Серпухов	1 год	Перейти
22950-02	Колонки топливораздаточные	Global Star	Фирма "Dresser Wayne", Швеция, Германия	1 год	Перейти
69982-17	Колонки топливораздаточные	2КЭД-50-0,25-1 Россиянка	ФГУП "Воронежский механический завод", г.Воронеж	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКолонки топливораздаточные SK-FDN мод. SK10, SK22, SK52, SK65 и SK66ГРСИ 51341-12

Заказать поверку
Колонки топливораздаточные SK-FDN мод. SK10, SK22, SK52, SK65 и SK66
ГРСИ 51341-12
