Номер госреестра:
51318-12
Наименование СИ:
Датчики температуры
Обозначение типа:
P06
Производитель:
Фирма "Measurement Specialties (Chengdu) Ltd.", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48217
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры серии P06
Назначение средства измерений
Датчики температуры серии P06 (далее по тексту – датчики) предназначены для измере-
ний температуры жидких и газообразных сред, не агрессивных к материалу корпуса датчиков.
Описание средства измерений
Принцип действия датчиков основан на зависимости сопротивления полупроводниково-
го резистора NTC (далее - ЧЭ) от температуры. Резистор имеет номинальное сопротивление 5
кОм (при температуре плюс 25 °С) и обратную зависимость сопротивления от измеряемой тем-
пературы.
Датчики представляют собой ввинчивающиеся первичные преобразователи температу-
ры погружного типа и состоят из одного ЧЭ и внутренних соединительных проводов, поме-
щенных в герметичный защитный чехол из латуни с резьбовым способом присоединения к
объекту измерений, а также двух выводных контактов в специальном пластиковом разъеме,
предназначенных для подключения к измерительному прибору. Датчики имеют двухпровод-
ную схему соединения внутренних проводов с ЧЭ.
Датчики серии Р06 имеют два исполнения - PF5020008 и PF5020009, различающиеся
длиной монтажной части.

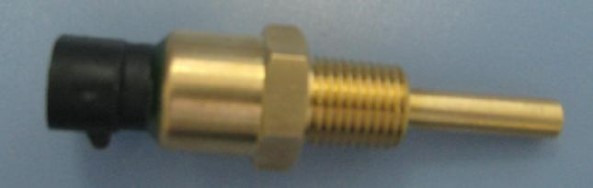

Фото общего вида датчика приведено на рис.1
Рис.1: Датчик температуры серии Р06 исполнения PF5020008
Метрологические и технические характеристики
Диапазон измеряемых температур, °С: ………………...……….от минус 40 до плюс 115
Пределы допускаемой абсолютной погрешности (в зависимости от диапазона измеряе-
мых температур, °С:
- в диапазоне от минус 40 до 0 °С: ………………………………..…………….±0,5
- в диапазоне св.0 до плюс 70 °С: ………………………………..……………...±0,2
- в диапазоне св. плюс 70 до плюс 80 °С: ………………………………..……±0,25
- в диапазоне св. плюс 80 до плюс 100 °С: ………………………………….…±0,8
- в диапазоне св. плюс 100 до плюс 115 °С: ……………………………………±1
Номинальное сопротивление датчика при температуре +25 °С, Ом: ……………...5000
Диаметр монтажной части датчика, мм: …………………………………………….6,35±0,2
Длина монтажной части датчика, мм: ………………...25,4 (PF5020008); 76,2 (PF5020009)
Электрическое сопротивление изоляции датчика
(при 500 В), МОм, не менее: ……………………………………………………50 (при 20
±
5
°
С)
Электрическая прочность изоляции датчиков: …500 В переменного тока в течение 10 с
Рабочие условия эксплуатации:
- температура окружающей среды, °С: ……………….от минус 40 до плюс 105
- относительная влажность воздуха, %: ……………………………...от 10 до 100
-максимальное рабочее давление среды,
температуру которой измеряют, МПа…….……………………..…...……….…2,1
Средний срок службы, лет, не менее: ……………………………………………..……15
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)
типографским способом или методом штемпелевания.
Комплектность
В комплект поставки датчика входят:
- датчик температуры – 1 шт.;
- паспорт (на русском языке) – 1 экз.
Поверка
осуществляется по документу МП 51318-12 «Датчики температуры серии Р06. Методика повер-
ки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 12.03.2012г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых тем-
ператур от минус 50 до плюс 650 ºС; пределы допускаемой основной абсолютной погрешности в
диапазоне: от минус 50 до плюс 400 ºС: ±(0,03 + ед. мл. разряда) ºC;
- калибратор-вольтметр универсальный В1-28, Хв2.095.024 ТУ;
- термостаты жидкостные прецизионные типов ТПП-1.0, ТПП-1.2, диапазон воспроизводи-
мых температур от минус 60 ºС до плюс 300 ºС, нестабильность поддержания заданной температу-
ры ±(0,004…0,02) ºС.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на
датчики.
Нормативные и технические документы, устанавливающие требования к датчикам темпе-
ратуры серии Р06
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации опас-
ного производственного объекта; выполнение работ по оценке соответствия промышленной про-
дукции и продукции других видов, а также иных объектов установленным законодательством Рос-
сийской Федерации обязательным требованиям.
Изготовитель
фирма «Measurement Specialties (Chengdu) Ltd.», КНР
Адрес: No. 11, Fujiang Road, Dragon Industry Port, Shuangliu, Chengdu, 610200
Заявитель
ООО «Премиум Инжиниринг», Адрес: 115280, г.Москва, ул.Автозаводская, д.21, корп.1
Тел./факс: +7 (495) 620 97 97 / 620 97 98, E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г. Москва, Аттестат аккредитации № 30004-08 от 27.06.2008.
Адрес: 119361, г.Москва, ул.Озерная, д.46, Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
м.п.
«_____» ____________ 2012 г.
