Номер госреестра:
51244-12
Наименование СИ:
Анализаторы влажности
Обозначение типа:
Aurora
Производитель:
Фирма "GE Sensing EMEA", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48171
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности Aurora
Назначение средства измерений
Анализаторы влажности Aurora (далее – анализаторы) предназначены для непрерывного
измерения содержания влаги в природном газе.
Описание средства измерений
Принцип действия анализаторов основан на абсорбционной спектроскопии с настраи-
ваемым диодным лазером. При определенных специфических частотах молекула воды по-
глощает световую энергию. При заданной частоте поглощения по мере увеличения концен-
трации водяных паров поглощение также увеличивается.
В анализаторе влажности Aurora используется диодный лазер, который работает в узком
диапазоне частот в ближней инфракрасной области спектра. Принцип действия гигрометров,
использующих настраиваемые диодные лазеры, основан на законе Ламберта-Бэра, когда при
прохождении светового потока при определенных длинах волн через поток газа, часть свето-
вого потока поглощается водой. Уменьшение интенсивности светового потока пропорцио-
нально содержанию воды.
Фотодиод и сравнительный фотодиод помещен в герметично запаянный сухой отсек.
Температуру газа измеряют платиновым термометром сопротивления, давление пробы изме-
ряют силиконовым микроманометром. С одновременным измерением давления и температуры
прибор измеряет парциальное давление водяного пара, обеспечивает считывание, а также пе-
редачу аналоговых и цифровых сигналов параметров влажности, выбранных пользователем,
включая температуру точки конденсации, коэффициент объема и абсолютную влажность (фун-
ты/MMSCF или мг/м
3
).
В полевых условиях встроенный мембранный фильтр отделяет жидкости (углеводороды,
капельную воду, гликоли) от газа и возвращает их назад в трубу, регулятор давления понижа-ет
давление. Коалесцирующий фильтр отделяет дополнительные жидкости, аэрозоли и части-цы,
не задержанные мембранным фильтром. Второй регулятор давления снижает давление до
значения близкого к атмосферному.
Расход газа через измерительную ячейку контролируется игольчатым вентилем и изме-
ряется ротаметром.
Система пробоотбора и абсорбционная ячейка установлены в термостатируемый отсек
из нержавеющей стали. Наличие нагревателя позволяет сохранить пробу в газообразном со-
стоянии.
Анализатор влажности Aurora снабжен тремя цифровыми дисплеями, тремя программи-
руемыми аналоговыми выходами интерфейсом RS232/485 с MODBUS протоколом.
Контактирующие с водой части прибора изготовлены из нержавеющей стали за исклю-
чением оптического окна, которое состоит из патентованного стекла и зеркала из патентован-
ного полированного металлического сплава. Эти материалы обеспечивают защиту от корро-
зии и "оптическую" чистоту.
При использовании гигрометра в холодных климатических условиях в корпусе может
быть установлен дополнительный обогрев для предотвращения конденсации.
Программное обеспечение AuroraView позволяет выполнять дистанционное считывание
показаний, построение графиков трендов, диагностику и спектральные сканы. Всю информа-
цию можно сохранять как текстовые файлы в формате ASCII, что даёт возможность экспор-
тировать данные в другие прикладные программы, например, в Excel.
Лист № 2
всего листов 3

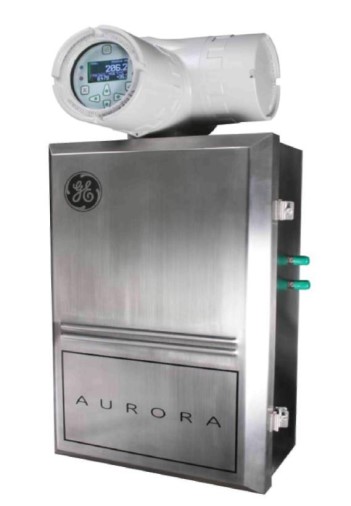

Рис.1. Фотография общего вида анализатора влажности Aurora.
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
Наименование Идентификаци- Номер версии Цифровой идентифи-
программного онное наимено- (идентификацион- катор программного
обеспечения вание программ- ный номер) про- обеспечения (кон-
ного обеспечения граммного обеспе-трольная сумма ПО)
чения
AuroraViewНе ниже Н
2
О.001.Е3077С518
Алгоритм вычис-
ления контроль-
ной суммы про-
граммного обес-
печения
СКС32
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню:
– "С" – метрологически значимая часть ПО СИ и измеренные данные достаточно защи-
щены с помощью специальных средств защиты от преднамеренных изменений в соответствии
с МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических харак-
теристик.
от 5 до 5000
от минус 65 до минус 2,6
от минус 85,9 до минус 2,6
±
4
±
4
от минус 20 до плюс 70
Метрологические и технические характеристики
Диапазон измерений:
– объемной доли влаги, млн
-1
– точки росы/замерзания,
°
С
– точки росы/замерзания,
°
С
Пределы допускаемой погрешности:
– абсолютной в диапазоне (от 5 до 100) млн
-1
, млн
-1
– относительной в диапазоне (от 100 до 5000) млн
-1
, %
Температура хранения,
°
С
Электрическое питание:
– напряжение переменного тока, В
– напряжение постоянного тока, В
– частота, Гц
Потребляемая мощность, Вт
от 100 до 240
24
от 50 до 60
10
Лист № 3
всего листов 3
Масса, кг, не более
Габаритные размеры, мм, не более
37
870х460х360
Условия эксплуатации:
– температура окружающей среды,
°
С
– атмосферное давление, кПа
от минус 20 до плюс 65
от 69 до 172
Знак утверждения типа
Знак утверждения типа наносится на шильдик с индивидуальным номером прибора и
может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по
эксплуатации анализатора типографским способом.
Комплектность средства измерений
Анализатор влажности Aurora
Руководство по эксплуатации на русском языке.
Методика поверки.
Поверка
осуществляется по документу МП 51244-12 "Инструкция. Анализаторы влажности Aurora.
Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 июня
2012 г. и входящим в комплект поставки.
Основные средства поверки:
– гигрометр точки росы Michell Instruments модификация S4000, диапазон измерений
температуры точки росы от минус 100
о
С до плюс 20
о
С, пределы допускаемой абсолютной
погрешности ± 0,2
о
С (рабочий эталон);
– генератор динамический влажного газа "ЭТАЛОН – 02" по ТУ 6-03-18136415-03, диа-
пазон объемной доли влаги в приготовленных смесях от (1·10
-8
) % до (1·10
-2
) %.
Сведения о методиках (методах) измерений
приведены в документе «Анализатор влажности Aurora. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
влажности Aurora
техническая документация фирмы–изготовителя "GE Sensing EMEA", Ирландия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Фирма "GE Sensing EMEA", Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, Ireland.
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС". Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
"_____" ___________ 2012 г.
