Номер госреестра:
51239-12
Наименование СИ:
Весы электронные платформенные
Обозначение типа:
4Д
Производитель:
Частное унитарное производственно-торговое предприятие "Номинал", Беларусь, г.Брест
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48165
об утверждении типа средств измерений
лист 1
всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Весы электронные платформенные 4Д
Назначение средства измерений
Весы электронные платформенные 4Д (далее весы) предназначены для статического
взвешивания грузов.
Описание средства измерений
Конструктивно весы состоят из грузоприемного устройства и дискретного отсчётного
устройства (далее – ДОУ). ГПУ включает в себя грузоприемную платформу, соединительную
коробку и комплект весоизмерительных датчиков (далее датчик).
В зависимости от конструктивного исполнения платформы весы изготавливаются в трёх
исполнениях: Н – низкопрофильная платформа, Т – платформа с пандусами для взвешивания
тележек с грузом, С – платформа с ограждением для взвешивания скота. Ограждение весов для
взвешивания скота может выполняться в двух вариантах: с распашными и раздвижными дверя-
ми, а сами весы могут оснащаться транспортным устройством для перемещения их с одного
места на другое.
В качестве весоизмерительных датчиков используются тензорезисторные датчики типа
3510 производства фирмы «Vishay Tedea-Huntleigh», Израиль, (буква V в обозначении весов),
типа 350, производства фирмы «Utilcell s.r.o.», Испания, (буква U в обозначении весов) или ти-па
Н8С производства фирмы «Zhonghang Electronic Measuring Instruments Co.Ltd (ZEMIC)»,
Китай, (буква Z в обозначении весов), и дискретное отсчётное устройство типа SE производ-
ства фирмы «АXIS» Sp.zo.о, Gdansk», Республика Польша.
Весы могут быть оснащены интерфейсом RS 232С или RS 485 для связи с внешними электрон-
ными устройствами (например, компьютер, принтер и т.п.).
Общий вид весов представлен на рисунках 1-3.

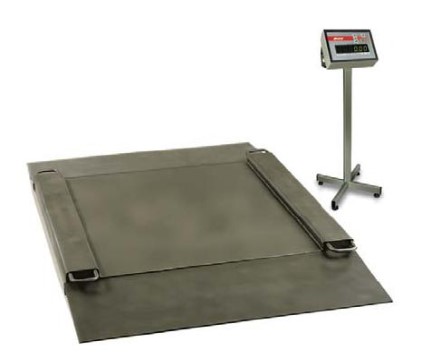

Рисунок 1 – Общий вид вид весов
с низкопрофильной платформой

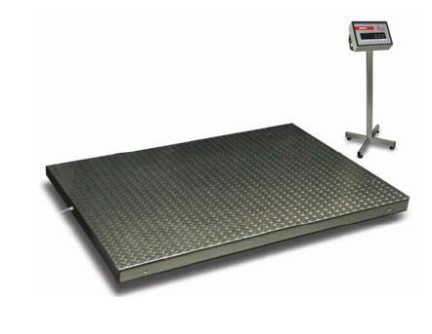

Рисунок 2 – Общий вид весов с
платформой с пандусами для наезда тележек с
грузом
лист № 2
всего листов 9

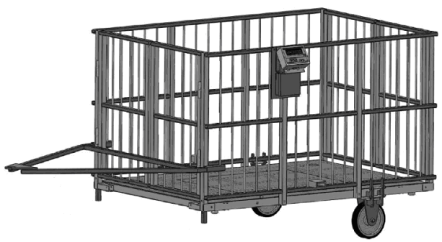

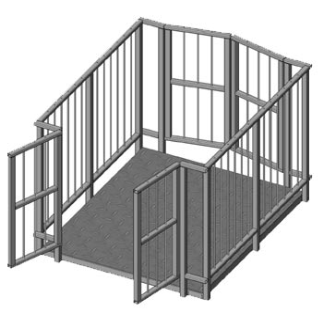

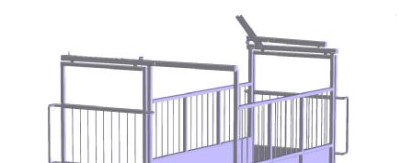

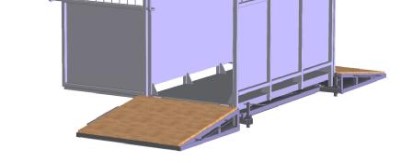

Рисунок 3 – Внешний вид весов с платформой
с ограждением для взвешивания скота
а) с распашными дверями без транспортного устройства
б) с распашными дверями с транспортным устройством
в) с раздвижными дверями без транспортного устройства
г) с раздвижными дверями с транспортным устройством
Принцип действия весов основан на преобразовании деформации упругого элемента тензо-
резисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналого-
вый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналого-
вый электрический сигнал датчика преобразуется в цифровой код дискретным отсчетным устройст-
вом (ДОУ). Результаты взвешивания отображаются на дисплее индикатора весов.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импорти-
руемых весов;
- серийный номер;
- знак утверждения типа.
Место пломбировки весов от несанкционированного доступа приведено на рисунке 4.
а)б)
в)г)
лист № 3
всего листов 9
Рисунок 4 – Место нанесения пломбы
Весы выпускаются в восьми модификациях, отличающихся максимальной (Max) и мини-
мальной (Min) нагрузками, дискретностью (d) и поверочным делением (e)
(здесь и далее термино-
логия приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания»)
, а также массой и габарит-
ными размерами, и имеют обозначение 4ДNИ-L/B-MD-A, где:
4Д – тип весов;
N – максимальная нагрузка, кг;
И – конструктивное исполнение грузоприемной платформы(Н – низкопрофильная платформа,
Т – платформа с пандусами для взвешивания тележек с грузом, С – платформа с ограждением для
взвешивания скота);
L/B – длина/ширина ГПУ, мм;
М – материал изготовления грузоприемной платформы и датчика(1- углеродистая сталь, глад-
кий лист, датчик - никелированный сталь; 2- углеродистая сталь, гладкий лист, датчик- нержавею-
щая сталь; 3- углеродистая сталь, рифленый лист, датчик- никелированная сталь; 4- углеродистая
сталь, рифленый лист, датчик- нержавеющая сталь; 5- нержавеющая сталь, гладкий нержавеющий
лист, датчик- нержавеющая сталь; 6- нержавеющая сталь, рифленый нержавеющий лист, датчик-
нержавеющая сталь);
D – тип датчика(V- датчики типа 3510, фирмы «Vishay Tedea-Huntleigh», Израиль, U – датчики
типа 350, фирмы «Utilcell s.r.o.», Испания, Z- датчики типа Н8С, фирмы «Zhonghang Electronic
Measuring Instruments Co.Ltd (ZEMIC)», Китай);
А - электропитание от аккумулятора.
Программное обеспечение
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
SE-01
В41_1
—*
—*
Программное обеспечение (далее – ПО) весов является встроенным и полностью метрологи-
чески значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Цифровой идентифика-
тор программного обес-
печения (контрольная
сумма исполняемого
кода)
Алгоритм вычисле-
ния цифрового
идентификатора
программного обес-
печения
Весы элек-
тронные плат-
форменные 4Д
* Примечание - цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алго-
ритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со
встроенным ПО.
лист № 4
всего листов 9
Идентификационным признаком ПО служит номер версии, который отображается на дис-
плее при включении весов.
Программное обеспечение (ПО) весов реализовано в ДОУ. ПО не может быть модифи-
цировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер
версии ПО отображается на дисплее ДОУ при включении весов.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивает-
ся защитной пломбой (наклейкой), которая находится на задней панели ДОУ (рисунок 4).
ПО не может быть модифицировано без нарушения защитной пломбы, установки переклю-
чателя юстировки в положение «ON» и ввода сервисного кода.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с
МИ 3286-2010 – «С».
Метрологические и технические характеристики
Значение характеристики для модификации
Наименование
характеристики
4Д300
4Д600
4Д1000
4Д1500
4Д2000
4Д3000
4Д6000
4Д10000
от 0 до НПВ
в соответствии с таблицей 3
15
10
10
Основные метрологические и технические характеристики указаны в таблицах 2-4.
Таблица 2
300600
10001500
20003000600010000
Нагрузка максимальная (Мах),
кг
Нагрузка минимальная (Min),
кг
2,004,00
10,0010,00
20,0020,0040,00100,00
0,1000,200
0,5000,5001,0001,0002,0005,000
0,1400,280
0,7000,7001,4001,4002,8007,000
0,0250,050
0,1250,1250,2500,2500,5001,250
0,0250,050
0,1250,1250,2500,2500,5001,250
Дискретность d и поверочное
деление е, и,
(e = d), г
Диапазон уравновешивания та-
ры, кг
Пределы допускаемой погреш-
ности весов с выборкой массы
тары
Порог чувствительности весов,
кг
Погрешность при установке ве-
сов на нуль,
±
кг, не более
Погрешность тарирующего
устройства при установке весов
на нуль,
±
кг, не более
Потребляемая мощность, В∙А,
не более
Время выхода весов на уста-
новленный режим работы, мин,
не более
Время установления показаний
при взвешивании груза, с, не
более
Время непрерывной работы ве-
сов, ч, не менее:
- с питанием от электросети
- с питанием от аккумулятора
16
8
лист № 5
всего листов 9
+
23
230
-
34,5
50 ± 1
6
Диапазон температур,
о
С
от минус 10 до плюс 40
в соответствии с таблицей 4
5000
в соответствии с таблицей 4
0,85
10
Питание весов:
- от сети переменного тока:
напряжение, В
частота, Гц
- от аккумулятора:
напряжение, В
Степень защиты оболочки ве-
сов по ГОСТ 14254, не ниже:
IP 65
Габаритные размеры грузопри-
ёмной платформы, мм
Длина соединительного кабеля,
мм, не менее
Масса грузоприёмного устрой-
ства, кг
Вероятность безотказной рабо-
ты весов за 2000 ч, не менее
Средний срок службы, лет, не
менее
Интервал взвешивания в це-
нах поверочного деления
Пределы допускаемой погрешности
при поверке, кг
4Д300
4Д600
4Д1000
4Д1500
4Д2000
4Д3000
4Д6000
4Д10000
Таблица 3
Обозначение
модифика-
ции весов
от 0 до 500 е вкл.
св. 500 е до 2000 е вкл.
св. 2000 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до 2000 е вкл.
св. 2000 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до 2000 е вкл.
св. 2000 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до 2000 е вкл.
св. 2000 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до 2000 е вкл.
св. 2000 е до НПВ вкл.
от 0 до 500 е вкл.
св. 500 е до НПВ вкл.
±0, 050
±0,100
±0,150
±0,100
±0,200
±0,300
±0,250
±0,500
±0,250
±0,500
±0,750
±0,500
±1,000
±0,500
±1,000
±1,500
±1,000
±2,000
±3,000
±2,500
±5,000
лист № 6
всего листов 9
Обозначение моди-
фикации весов
4Д300Н
4Д600Н
4Д1000Н
4Д1500Н
4Д2000Н
4В3000Н
4Д6000Н
4Д10000Н
Таблица 4
Габаритные размеры грузоприём-
ва**, кг, не более
ного устройства* (длинна/ширина),
Масса грузоприёмного устройст-
мм,не более
Н - Низкопрофильная платформа
1000 / 1000 90
1000 / 1250 105
1250 / 1250 120
1000 / 1000 95
1000 / 1250 110
1250 / 1250 120
1250 / 1500 165
1500 / 1500 210
1000 / 1000 100
1000 / 1250 110
1250 / 1250 120
1250 / 1500 170
1500 / 1500 215
1000 / 1000 100
1000 / 1250 110
1250 / 1250 120
1250 / 1500 180
1500 / 1500 215
1000 / 1250 115
1250 / 1250 125
1250 / 1500 180
1500 / 1500 215
1500 / 2000 230
1250 / 1250 130
1250 / 1500 185
1500 / 1500 220
1500 / 2000 240
2000 / 2000 310
2000 / 3000 400
Н - Низкопрофильная платформа
1250 / 1500190
1500 / 1500230
1500 / 2000250
2000 / 2000310
2000 / 3000400
2000 / 6000800
1500 / 1500240
1500 / 2000300
2000 / 2000390
2000 / 3000420
2000 / 6000840
3000 / 6000 1180
лист № 7
всего листов 9
4Д300С
4Д600С
4Д1000С
ного устройства** (длин-
4Д3000Т
Продолжение таблицы 4
Обозначение моди-
Габаритные размеры грузоприём-
Масса грузоприёмного устройст-
фикации весов
на/ширина), мм,не более
ва**, кг, не более
Т – Платформа с пандусами для наезда тележек с грузом
1000 / 100090
4Д300Т1000 / 1250 105
1250 / 1250 120
1000 / 1000 95
1000 / 1250 110
4Д600Т1250 / 1250120
1250 / 1500165
1500 / 1500210
1000 / 1000100
1000 / 1250110
4Д1000Т1250 / 1250120
1250 / 1500170
1500 / 1500215
1000 / 1000100
1000 / 1250110
4Д1500Т1250 / 1250120
1250 / 1500180
1500 / 1500215
1000 / 1250115
1250 / 1250125
4Д2000Т1250 / 1500180
1500 / 1500215
1500 / 2000230
1250 / 1250130
1250 / 1500185
1500 / 1500220
1500 / 2000240
С – Платформа с ограждением для взвешивания скота
для высоты
для высоты ограждения, мм
100016001800
1000 / 1250
1000 / 1500
1000 / 2000
1250 / 1250
1250 / 1500
1000 / 2000
1250 / 1250
1250 / 1500
1250 / 2000
1000 / 2000
1250 / 1250
1250 / 1500
1250 / 2000
1250 / 2500
1500 / 2000
200--
219--
272--
223--
254--
278 345 575
227 282-
252 313-
311 383-
295 362 575
232 287-
260 320-
317 389-
394 477 775
365 442-
лист № 8
всего листов 9
ного устройства** (длин-
4Д1500С
4Д3000С
Продолжение таблицы 4
Обозначение моди-
Габаритные размеры грузоприём-
Масса грузоприёмного устройст-
фикации весов
на/ширина), мм,не более
ва**, кг, не более
С – Платформа с ограждением для взвешивания скота
для высоты ограждения, мм
100016001800
1000 / 2000295362575
1250 / 1250232287 -
1250 / 1500260320 -
1250 / 2000332404 -
1250 / 2500394477775
1500 / 2000365442 -
1250 / 2500394477 -
1500 / 2000365442 -
1500 / 2500449538 -
2500 / 3500768905 -
* Высота грузоприёмного устройства для всех модификаций весов – не более 120 мм.
Высота ограждения платформы для взвешивания скота – 1000, 1600 или 1800 мм.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руково-
дства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Комплектность средства измерений
1. Весы……………………………………………………………………………………….1 шт.
2. Адаптер сетевого питания……………………………………………………………….1 шт.
3. Эксплуатационная документация.......................................................................... 1 комплект
Поверка
Осуществляется в соответствии с документом МП 51239-12 «Весы электронные платформен-
ные 4Д. Методика поверки», утвержденным ФГУП «ВНИИМС» 19.12.2011 г.
Основные средства поверки: гири класса М
1
по ГОСТ 7328-2001.
Сведения о методиках (методах) измерений
Измерение массы на весах проводится согласно разделу 8 «Порядок работы» документа
«Весы электронные платформенные 4Д. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам
электронным платформенным 4Д
Техническая документация фирмы ЧУПТП «Номинал», Республика Беларусь
лист № 9
всего листов 9
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
осуществление торговли и товарообменных операций;
Изготовитель:
Частное унитарное производственно-торговое предприятие «Номинал»
Адрес: 224028, Республика Беларусь, г.Брест,
ул.Московская, 362/3, каб. 28
Тел./факс: (0162) 20-23-23
Испытательный центр:
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации (Госреестр № 30004-08).
119361, г. Москва, ул. Озерная, 46.
Тел./факс: (495) 437-5577, 437-5666.
E-mail:
Http:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.
«_____» _______________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58669-14 | Весы неавтоматического действия | GH | Фирма "A&D Scales Co., Ltd.", Корея | 1 год | Перейти |
| 58662-14 | Весы неавтоматического действия | HV, HW | Фирма "A&D Scales Co., Ltd.", Корея | 1 год | Перейти |
| 40890-09 | Тахеометры электронные | Leica TS30, Leica TM30 | Фирма "Leica Geosystems AG", Швейцария | 1 год | Перейти |
| 11866-89 | Уровнемеры поплавковые открытых рус кодовые регистрирующие электронные | УПР3 | ПКТБ "Узводприборавтоматика", Узбекистан, г.Нариманов | 1 год (ГОСТ 8.002-71) | Перейти |
| 18882-05 | Весы вагонные | ВВД-160М | ЗАО "Измерительная техника", г.Пенза | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
