Устройства сбора и передачи данных СЕ805, ГРСИ 51183-12
Номер госреестра:
51183-12
Наименование СИ:
Устройства сбора и передачи данных
Обозначение типа:
СЕ805
Производитель:
АО "Электротехнические заводы "Энергомера", г.Ставрополь
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48090/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных СЕ805
Назначение средства измерений
Устройства сбора и передачи данных СЕ805 (далее – СЕ805 или УСПД) предназначены
для измерения и многотарифного учета электрической энергии и мощности, учета других
энергоресурсов, хранения и передачи накопленной информации на верхний уровень инфор-
мационно-измерительных систем, а также для управления и контроля состояния объекта ав-
томатизации.
Описание средства измерений
СЕ805 являются функционально и конструктивно законченными изделиями, выпол-
ненными в едином корпусе.
Принцип действия УСПД основан на обработке измерительной информации, собирае-
мой со счетчиков энергоресурсов с цифровым интерфейсом (далее - СЦИ), сохранении полу-
ченной информации в энергонезависимой памяти и выдаче накопленной информации по за-
просу.
УСПД обеспечивают измерение и хранение физических величин с нормируемой по-
грешностью измерения в соответствии с таблицей 1. Результаты измерения хранятся в форма-те
с плавающей запятой, обеспечивающем высокую точность.
Таблица 1
Размерность
Тип данных
Электроэнергия
активная
потребленная, отпущенная
кВт∙ч
Электроэнергия
реактивная
потребленная, отпущенная
квар∙ч
кВт
значение, усредненное на интервале, определенном в
счетчике с цифровым интерфейсом.
квар
значение, усредненное на интервале, определенном в
счетчике с цифровым интерфейсом.
Измеряемая физическая
величина
показания на конец месяца суммарно и по тарифам,
показания на конец сутоксуммарно и по тарифам,
значение за месяц суммарно и по тарифам, значение
за сутки суммарно и по тарифам
показания на конец месяца суммарно
и по тарифам, показания на конец
сутоксуммарно и по тарифам,
значение за месяц суммарно и по тарифам
значение за сутки суммарно и по тарифам
Электрическая мощность
активная потребленная,
отпущенная
Электрическая мощность
реактивная потребленная,
отпущенная
Основные функции УСПД:
- сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;
- накопление собранной информации в энергонезависимой памяти и передача собран-
ной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация часов в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись
лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уров-
ней информационно-измерительной системы.
Лист № 2
Всего листов 7
Дополнительные функции УСПД:
- учет электрической энергии активной (реактивной) потребленной (отпущенной), из-
меренной счетчиками с импульсным выходом (учитываются показания на конец месяца сум-
марно и по тарифам, показания на конец суток суммарно и по тарифам, текущие показания
суммарно и по тарифам);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти
УСПД мгновенных значений суммарной и пофазной мощности активной (реактивной) по-
требленной (отпущенной);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти
УСПД мгновенных значений параметров электрической сети (напряжение, ток, частота, гар-
монические составляющие);
- сбор со счетчиков расхода воды с цифровым интерфейсом и сохранение в энергоне-
зависимой памяти УСПД величин объема потребленной холодной, горячей воды (показания
на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков газа с цифровым интерфейсом и сохранение в энергонезависимой
памяти УСПД величин объема потребленного газа (показания на конец месяца, на конец су-
ток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков тепла с цифровым интерфейсом и сохранение в энергонезависимой
памяти УСПД величин объема потребленной тепловой энергии и потребленного теплоносите-
ля (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор в заданные моменты времени со специализированных счетчиков с цифровым
интерфейсом и сохранение в энергонезависимой памяти УСПД мгновенных значений текуще-
го расхода энергоносителя, а также температуры горячей воды;
Погрешность данных, полученных в результате выполнения УСПД дополнительных
функций, не нормируется.
Область применения УСПД – энергообъекты розничного рынка электроэнергии, учет
энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанци-
ях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
УСПД в своем составе имеют: микроконтроллер, энергонезависимую память данных,
встроенные часы, набор цифровых и импульсных интерфейсов, светодиодные индикаторы для
индикации состояния питания, режимов работы и состояния всех интерфейсов УСПД, а также
универсальный преобразователь питания, обеспечивающий работу УСПД от основного и ре-
зервного источников питания.
УСПД имеют аппаратную и программную блокировку доступа к изменяемым парамет-
рам. Изменение состояния аппаратной блокировки доступа возможно только при снятии
пломб.
Конфигурирование (изменение параметров) УСПД и чтение собранных данных может
быть произведено по любому из имеющихся цифровых интерфейсов при помощи технологи-
ческого программного обеспечения AdminTools.
Условное обозначение УСПД – в соответствии с рисунком 1.
Лист № 3
Всего листов 7
Рисунок 1 – Структура условного обозначения УСПД

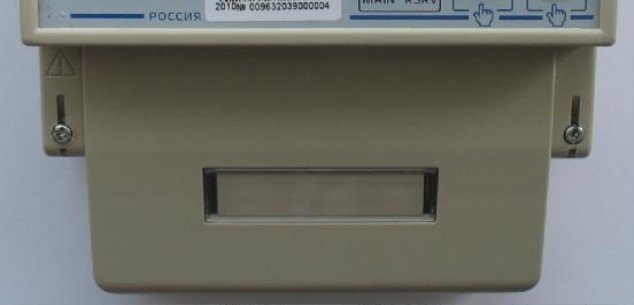

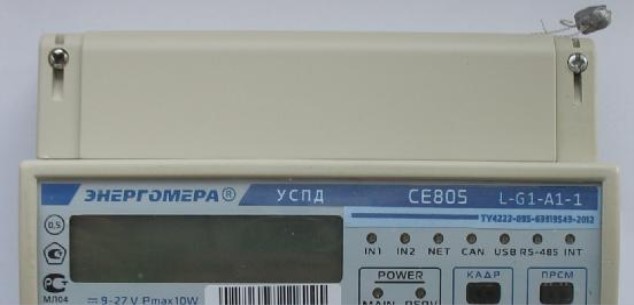

Рисунок 2 – Общий вид и места пломбирования УСПД модификаций СЕ805 Х-ХХ-ХХ-1
СЕ805 Х-ХX-ХX-Х
Конструктивное исполнение УСПД
1 корпус R33
Z корпус R32
Дополнительный модуль
11 отсутствует
E1 RS-232
A1 RS-485
R4 радиомодем СЕ833М с внешней антенной
R5 радиомодем EMB-250-100PI
P2 PLC модуль СЕ834 Cenelec A
P3 PLC модуль СЕ834 Cenelec B
S1 модуль телеуправления
D1 модуль входных дискретных каналов на 4 входа.
Сетевой интерфейс связи
11 отсутствует
G1 интерфейс GSM/GPRS, две SIM карты, L-образная антенна
G2 интерфейс GSM/GPRS, две SIM карты,
наклеиваемая антенна, кабель 3 м
T1 модуль Ethernet
*
Основное питание УСПД
H220 В переменного тока
L9÷27 В постоянного тока
Общий вид УСПД и места пломбирования приведены на рисунках 2 и 3.
Место
пломбы
поверителя
МестоМесто
пломбыпломби-
ОТКрования
после ус-
тановки
Лист № 4
Всего листов 7
Программное обеспечение
Идентификационные данные программного обеспечения (далее – ПО) УСПД указаны в
таблице 2.
СЕ805
СЕ805.hex
8.0
0x7662В191
CRC32
CE805-Z
CE805.exe
8.0
0x34CF58E3
CRC32
Таблица 2
Модифика-
ция УСПД
Наимено-
вание про-
граммного
обеспече-
ния
Идентифи-
кационное
наимено-
вание про-
граммного
обеспече-
ния
Номер вер-
сии (иден-
тификаци-
онный но-
мер) про-
граммного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
СЕ805
Х-ХХ-ХХ-1
СЕ805
Х-ХХ-ХХ-Z
По своей структуре ПО не разделено на метрологически значимую и метрологически
незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии
его производства.
Основные функции, выполняемые ПО УСПД:
-инициализация и синхронизация работы элементов УСПД;
-сбор и сохранение результатов измерений со счетчиков с цифровым интерфейсом,
- сбор, преобразование в именованные величины и сохранение результатов измерения со
счетчиков энергоресурсов с импульсным выходом;

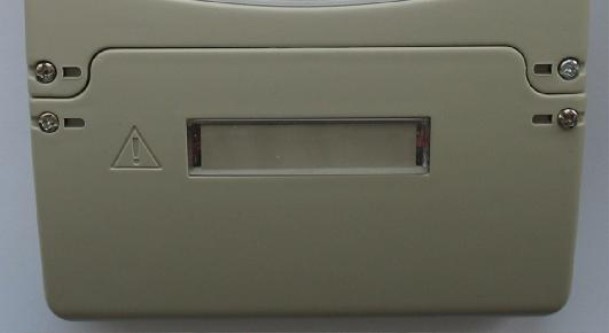

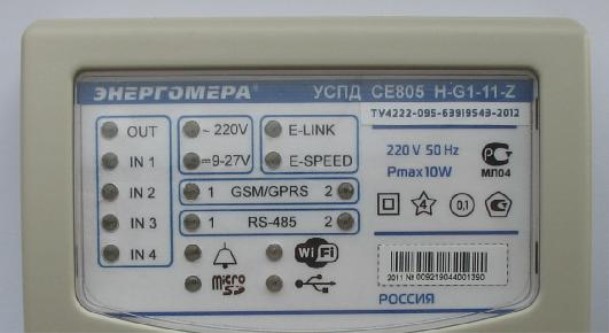

Рисунок 3 – Общий вид и места пломбирования УСПД модификаций СЕ805 Х-ХХ-ХХ-Z
Место
пломбиро-
вания после
установки
поверителя
Место
пломбы
Место
поверителя
пломбы
ОТК
Лист № 5
Всего листов 7
-передача по интерфейсам накопленных данных в соответствии с запросом;
-измерение текущего времени УСПД;
-контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
-диагностика работы УСПД, сохранение результатов диагностики в журнале и передача
их по запросу.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
10
есть
не более ±3
±0,3
±1 младшего разряда
Каналообразующая аппаратура для чтения собранных (из-
меренных) данных и конфигурирования УСПД
Типы поддерживаемых счетчиков с цифровым интерфейсом
RS485-1, RS485-2, CAN
(действующее значение)
УСПД trial основные технические характеристики, приведенные в таблице 3.
Таблица 3
Напряжение
модификации СЕ805 H-ХХ-ХХ-Х
от 90 до 264 переменного тока
основного
источника питания, Вмодификации СЕ805 L-ХХ-ХХ-Хот 9 до 27 постоянного тока
24±2
от 9 до 27 постоянного тока
Напряжение основного и резервного источника питания, В
Напряжение резервного источника питания, В
Максимальная потребляемая мощность от основного или
резервного источников питания, Вт
Возможность синхронизации часов от внешнихGPS при-
емников по протоколам NMEA, TSIP
Пределы абсолютной погрешности часов (без воздействия
внешней синхронизации), с/сутки
Пределы допускаемой дополнительной погрешности часов
(без воздействия внешней синхронизации), с/(ºС*сутки)
Предел допускаемой относительной погрешности при изме-
рении электрической энергии и мощности для каналов уче-
та, источником данных которых являются счетчики элек-
трической энергии с цифровым интерфейсом
Интерфейсы для чтения собранных (измеренных) данных и
конфигурирования УСПД
RS485-1, RS485-2, CAN, RS232,
USB, GSM/GPRS, Ethernet, WiFi
внешние GSM/GPRS модемы,
внешние преобразователи с вы-
ходом канала связи на основе
протоколовTCP/IP(Ethernet,
WiFi и др.), внешние преобразо-
вателиинтерфейсов СЕ824,
СЕ825 и аналогичные
В соответствии с руководствами
поэксплуатации
САНТ.411189.001РЭ,
САНТ.411189.002РЭ
Интерфейсы для сбора данных со счетчиков с цифровым
интерфейсом
Поддерживаемые протоколы для сбора данных со счетчиков
с цифровым интерфейсом
ГОСТ Р МЭК 61107-2001,
Modbus, СЕ ЗАО «Энергомера»
(открытый протокол, доступен
на интернет-сайте производите-
ля
Лист № 6
Всего листов 7
- радиомодемы СЕ831, СЕ833,
Каналообразующая аппаратура для сбора данных со счетчи-EMB-250 всех исполнений;
ков с цифровым интерфейсом - PLC модемы СЕ832, СЕ834
всех исполнений;
Количество каналов учета, общеене более 3000
Количество тарифов для каналов учета счетчиков с цифро- соответствует
вым интерфейсомустановленному в счетчике
Количество групп учета32
установка (запись) текущего времени, коррекция текущего вре-
Управление УСПДмени (±30 с один раз в сутки), рестарт, загрузка заводской кон-
фигурации
Самодиагностикас заданным периодом, но не реже 1 раза/час и при включении
Журналы событийесть, не менее 100 записей каждого типа
Телесигнализация (для мо-количество каналов4
дификаций СЕ805 Х-ХХ-
ций СЕ805 Х-ХХ-ХХ-1)
норма, срабатывание,
Телеуправление
Рабочие
условия применения
IP40
D1
-
1 и
Trial Х-Х
Х
-ХХ
-
Z)
виды регистрируемых событийзамыкание, размыкание
Дополнительная телесиг-количество каналов2
нализация (для модифика-
виды регистри
р
уемых
с
обытий
обрыв, короткое замыкание
количество каналов4 (для СЕ805 Х-ХХ-S1-1)
1 (для СЕ805 Х-ХХ-ХХ-Z)
коммутируемое напряжение, В400
коммутируемый ток, А0,15
температура окружающего воздуха, °С от -40 до +65
относительная влажность воздуха, %90 при 30°С
атмосферное давление, кПа (мм.рт.ст)60-106,7 (460-800)
Время установления рабочего режима, мин, не более2
Срок службы встроенного источника питания, летне менее 4
Степень защиты корпуса УСПД от проникновения твердых
предметов и воды (по ГОСТ 14254-96)
Средняя наработка до отказа, не менее, ч100 000
Средний срок службы, не менее, лет16
Масса УСПД, не более, кг1
Габаритные размеры, высота; ширина; глубина, мм92; 190; 55
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели УСПД методом офсетной печати
или иным способом, не ухудшающим качество печати, на титульный лист руководства по экс-
плуатации типографским способом.
Комплектность средства измерений
В комплект поставки УСПД входит:
- УСПД;
- руководство по эксплуатации САНТ.411189.001РЭ, САНТ.411189.002РЭ;
- формуляр САНТ.411189.001ФО;
- технологическое программное обеспечение AdminTools на компакт-диске.
По требованию организаций, производящих ремонт и поверку УСПД, дополнительно
высылается методика поверки «Устройства сбора и передачи данных СЕ805. Методика повер-
ки». САНТ.411189.001Д1.
Лист № 7
Всего листов 7
Поверка
осуществляетсяпо документу САНТ.411189.001Д1“Устройства сбора и передачи данных
СЕ805. Методика поверки”, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012г.
Основные средства поверки:
- персональный компьютер с доступом к серверу точного времени
по
сети Интернет;
- счетчик электрической энергии с цифровым интерфейсом;
- блок питания Б5-48;
- адаптер USB/RS-485.
Сведения о методиках (методах) измерений
Методика измерений на УСПД приведена в «Устройства сбора и передачи данных
СЕ805. Руководство по эксплуатации» САНТ.411189.001РЭ (модификации СЕ805 Х-ХХ-ХХ-
1) и в «Устройства сбора и передачи данных СЕ805. Руководство по эксплуатации»
САНТ.411189.002РЭ (модификации СЕ805 Х-ХХ-ХХ-Z).
Нормативные и технические документы, устанавливающие требования к устройствам
сбора и передачи данных УСПД СЕ805
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техниче-
ские условия
ТУ4222-095-63919543-2012 Устройства сбора и передачи информации СЕ805. Технические
условия
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарифика-
ции и управлении нагрузкой. Прямой локальный обмен данными
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).
Изготовитель
Акционерное общество «Электротехнические заводы «Энергомера»
(АО «Энергомера»), г. Ставрополь
355029, Россия, г. Ставрополь, ул. Ленина, 415
Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия
Телефон/факс: (8652) 56-66-90 центр консультации потребителей
56-44-17 канцелярия
E-mail:
Cайт:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
119361, Москва, ул. Озерная, 46
Тел. 781-86-03; e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» __________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5598-76 | Блоки | БУИ2-92 | Нет данных | Нет данных | Перейти |
| 31270-06 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ново-Зиминской ТЭЦ ОАО "Иркутскэнерго".Этап III.ТЭЦ-генерация | Нет данных | ОАО "Иркутскэнерго", г.Иркутск | 4 года | Перейти |
| 1897-64 | Газоанализаторы термохимические | ТХГ-6 | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 67980-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Орловская | Нет данных | ООО "Центр энергоэффективности ИНТЕР РАО ЕЭС", г.Москва | 4 года | Перейти |
| 6901-78 | Системы измерительные активного контроля | 4066 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
