Приложение к свидетельству № 48082
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы промышленные РхА
Назначение средства измерений
Весы промышленные РхА (далее – весы), предназначены для статического измерения
массы.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально
массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преоб-
разователем (АЦП) и выводятся на дисплей терминала.
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроен-
ными весоизмерительными тензорезисторными датчиками производства «Mettler-Tolеdo» с
обозначением «0745», и терминала, соединённых между собой кабелем.
В весах используются терминалы с обозначением IND131/331, IND221/IND226,
IND560, IND690, IND780, IND890, ICS, производства «Mettler-Toledo».
В терминалы возможна установка различных интерфейсов передачи данных - RS232,
RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO,
ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных уст-
ройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируе-мых
логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и
уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют
следующие категории пылевлагозащиты:
- IND131/331-IP20/IP69k/IP65/ IP66;
- IND221/IND226- IP54/ IP65/IP67;
- IND560, IND690, IND780, IND890, ICS- IP69k .
Программное обеспечение весов, укомплектованных указанными терминалами позво-
ляет применять весы в однодиапазонном , двухинтервальном и трехинтервальном режимах
взвешивания с автоматическим переключением интервалов взвешивания.
Весы выпускаются в различных модификациях, отличающихся друг от друга значени-
ем максимальной нагрузки, материалом изготовления, исполнением грузоприемной платфор-
мы, типами подключаемых терминалов.
Платформы ГПУ изготавливают из окрашенной, оцинкованной или нержавеющей стали.
По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в
соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для
облегчения установки весов на уровне пола, защитными напольными ограждениями, механиче-
ской подъемной системой, монтажной рамой, инсталляционными наборами в зависимости от
выбранного способа монтажа.
Платформы ГПУ trial иметь весовую крышку, поднимающуюся на время очистки или
ремонта ГПУ (Lift), а также могут быть оснащены колесами для перевозки весов на другое ме-
сто взвешивания (Mobile).
Питание весов осуществляется от сети переменного тока или встраиваемой перезаря-
жаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции:
- устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
- полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
- устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);
Лист № 2
Всего листов 9
- устройство тарирование (ГОСТ Р 53228-2008, п. Т.2.7.4).
Модификации весов имеют обозначения вида:
РxAY1Y2Y3(x1)(х2)-Z,
где РxA – обозначение типа;
x – вариант исполнения весов:
F – напольные весы с плоской грузоприёмной площадкой;
U – напольные весы с уменьшенной высотой грузоприёмной площадки и боковыми
отбортовками;
T – передвижные напольные весы для взвешивания грузов на паллетах (могут осна-
щаться боковыми колесиками);
Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и
коррозионную стойкость материалов, которые применены для изготовления частей
ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, раз-
личные марки сталей, различные виды окраски, резиновые элементы, нанесения защит-
ных покрытий или полировки; чем выше цифра – тем выше стойкость и стоимость кон-
струкционных материалов, выше устойчивость ГПУ к различным воздействиям;
Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и осо-
бенности использования весов; чем выше цифра – тем универсальнее весы с точки зре-
ния использования в разных отраслях промышленности;
Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость
материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия во-
ды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидко-
стей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше
цифра – тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;
(х1) - необязательный параметр – обозначение для весов во взрывобезопасном исполнении;
(х2) - необязательный параметр:
- (Lift) - обозначение для весов с поднимающейся весовой крышкой ГПУ;
- (Mobile) - обозначение для весов с подъемными колесами для перевозки весов на
другое место взвешивания;
Z- буквенно-числовое обозначение размера грузоприёмной платформы и Мах весов :
- габариты ГПУ: DS (1000x1000) мм, D (1250x1000) мм, Е (1500х1250) мм,
ES (1500х1500) мм, G (2000х1500) мм, FL размер по заказу от (700х400) мм до
(1250х1000) мм, FM размер по заказу от (1000х1000) мм до (1500х1500) мм,
FH размер по заказу от (1500х1250) мм до (2000х1500) мм;
- 300, 600, 1200, 1500, 3000 (300 кг, 600 кг, 1200 кг, 1500 кг, 3000 кг соответственно);
Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.
PFAPFA (Lift)PTA
Лист № 3
Всего листов 9
PUAPUA (Mobile)

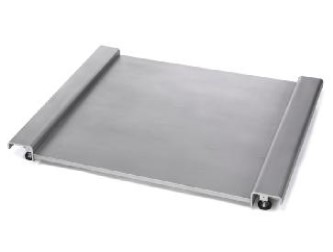

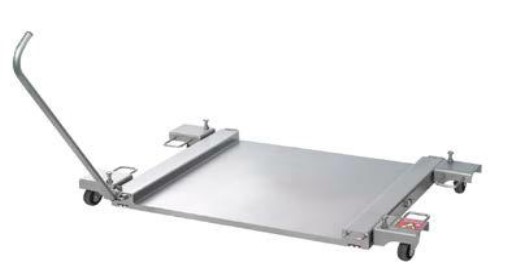

Рисунок 1 – Внешний вид ГПУ
IND690IND560IND780ICS
IND221IND226IND131/331
IND890

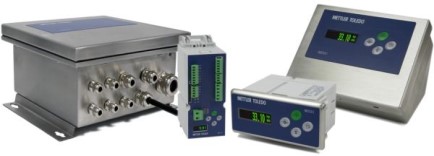

Рисунок 2 - Общий вид терминалов
Места пломбировки терминалов и ГПУ исключающие несанкционированные настрой-
ки и вмешательства, которые могут привести к искажению результатов измерений весов, пока-
заны на рисунках 3 и 4.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается защитной пломбой, которая находится на нижней или на боковой поверхности терми-
нала в зависимости от модификации как показано на рисунке 3, а место нанесения пломбы (на-
клейки ) на ГПУ – на рисунке 4.
Лист № 4
Всего листов 9

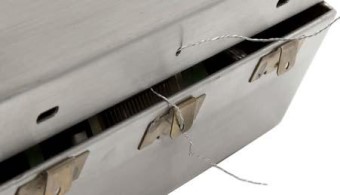

Рисунок 3 - Примеры пломбировки корпуса терминалов
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием
клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и
результатов взвешивания.
ПО весов является встроенным и делится на метрологически значимое и метрологиче-
ски незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограмми-
руемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-
изготовителе с использованием специального оборудования. ПО не может быть модифициро-
вано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к измене-
нию метрологически значимых параметров осуществляется только в Сервисном режиме работы
терминалов, вход в который защищен административным паролем и невозможен без примене-
ния специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терми-
нала.
178037L1.xx
_______*
_______*
IND131
IND331
L1.xx
L2.xx
_______*
_______*
ние терми-
нала
тификационный но-
мер) ПО
фикатор ПО
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Обозначе-
Идентификационное
Номер версии (иден-
Цифровой иденти-
наименование ПО(контрольная сумма
исполняемого кода)
Алгоритм вы-
числения циф-
рового иден-
тификатора ПО
2
AA-BB-01.dd.ee
4
_______*
5
_______*
1
ICS
IND221
IND226
3
1.x.x (x=0…9)
178037L1.xx
(xx=0…99)
L1.xx
L2.xx
(xx=0…99)

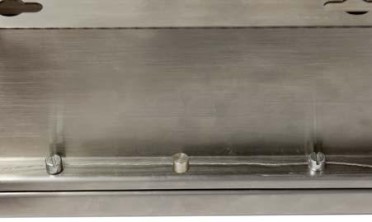

Рисунок 4 – Место пломбирования ГПУ
Лист № 5
Всего листов 9
12345
V2.xx
IND690V2.xx
(x
x
=0…99)
_______*_______*
4.xx
3.xx
4.x.yy
IND560
3.xx
4.xx_______*_______*
(xx=0…99)
1.x.yy
2.x.yy
IND780MCN 1.x
3.x.yy
_______*_______*
5.x.yy
(x=0…9; yy=0…99)
Boot ServiceV1.1.3
Scale Lock V1.1.xx
IND890Scale ModuleV1.1.xx_______*_______*
Scale ServerV1.x.xx
(x=0…9; xx=0…99)
*Примечание - Данные недоступны, так как данное ПО не может быть модифицировано, за-
гружено или прочитано через какой-либо интерфейс после опломбирования
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 со-
ответствует уровню «С». Не требуется специальных средств защиты, исключающих возмож-
ность несанкционированной модификации, обновления (загрузки), удаления и иных преднаме-
ренных изменений метрологически значимой части ПО СИ и измеренных данных.
Метрологические и технические характеристики
МахMin
Класс точности по ГОСТ Р 53228-2008.............................................................средний (III).
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены
деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и
пределов допускаемой погрешности при поверке (mpe) в однодиапазонном режиме взвешива-
ния в зависимости от максимальной нагрузки модификации весов приведены в таблице 2.
Таблица 2
Нагрузка,Число по-* Пределы
Обозначениекг d=е, верочных Интервалы нагрузки (m), допускаемой
модификациигделенийкгпогрешности
(n) при поверке, г
12
345
67
От 1 до 25 включ.
±
25
РUAY1Y2Y3(x1)(х2)-Z
РFAY1Y2Y3(x1)(х2)-Z300
РTAY1Y2Y3(x1)(х2)-Z
1506000
РUAY1Y2Y3(x1)(х2)-Z
РFAY1Y2Y3(x1)(х2)-Z300
РTAY1Y2Y3(x1)(х2)-Z
21003000
РUAY1Y2Y3(x1)(х2)-Z
РFAY1Y2Y3(x1)(х2)-Z600
РTAY1Y2Y3(x1)(х2)-Z
21006000
РUAY1Y2Y3(x1)(х2)-Z
РFAY1Y2Y3(x1)(х2)-Z600
РTAY1Y2Y3(x1)(х2)-Z
42003000
Св. 25 до 100 включ.
±
50
Св. 100 до 300 включ.
±
75
От 2 до 50 включ.
±
50
Св. 50 до 200 включ.
±
100
Св. 200 до 300 включ.
±
150
От 2 до 50 включ.
±
50
Св. 50 до 200 включ.
±
100
Св. 200 до 600 включ.
±
150
От 4 до 100 включ.
±
100
Св. 100 до 400 включ.
±
200
Св. 400 до 600 включ.
±
300
Лист № 6
Всего листов 9
Обозначение
модификации
Число по-
верочных
делений (n)
Интервалы взвешивания,
кг
150/
300
300/
600
600/
1500
1500/
3000
Св. 250 до 1000 включ.
±
500
3000105006000
1234567
РUAY1Y2
Y
3
(
x1)
(
х2)
-
Z
От 4 до 100 включ.
±
100
РFAY1Y2Y3(x1)(х2)-Z 12004 200 6000 Св. 100 до 400 включ.
±
200
Р
TAY1Y2Y3(x1)(х2)-Z
Св. 400 до 1200 включ.
±
300
РUAY1Y2
Y
3
(
x1)
(
х2)
-
Z
От 10 до 500 включ.
±
250
РFAY1Y2Y3(x1)(х2)-Z 1500 10 500 3000 Св. 500 до 2000 включ.
±
500
Р
TAY1Y2Y3(x1)(х2)-Z
Св. 2000 до 3000 включ.
±
750
РFAY1Y2Y3(x1)(х2)-Z
От 10 до 250 включ.
±
250
РTAY1Y2Y3(x1)(х2)-Z
Св. 1000 до 3000 включ.
±
750
Для двухинтервального режима взвешивания при нагружении весов значения Мах и Min,
дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при по-
верке для каждого интервала взвешивания приведены в таблице 3.
Таблица 3
Нагрузка,
кгd=е,
Мах Min
г
Пределы до-
пускаемой по-
грешности при
поверке, г
503000
1
1003000
От 1 до 25 кг включ.
±
25
Св. 25 до 100 кг включ.
±
50
Св. 100 до 150 кг включ.
±
75
Св. 150 до 200 кг включ.
±
100
Св. 200 до 300 кг включ.
±
150
1003000
2
2003000
От 2 до 50 кг включ.
±
50
Св. 50 до 200 кг включ.
±
100
Св. 200 до 300 кг включ.
±
150
Св. 300 до 400 кг включ.
±
200
Св. 400 до 600 кг включ.
±
300
2003000
4
5003000
От 4 до 100 кг включ.
±
100
Св. 100 до 400 кг включ.
±
200
Св. 400 до 600 кг включ.
±
300
Св. 600 до 1000 кг включ.
±
500
Св. 1000 до 1500 кг включ.
±
750
РUAY1Y2Y3
(x1)(х2)-Z
РFAY1Y2Y3
(x1)(х2)-Z
РTAY1Y2Y3
(x1)(х2)-Z
РUAY1Y2Y3
(x1)(х2)-Z
РFAY1Y2Y3
(x1)(х2)-Z
РTAY1Y2Y3(x1)
(х2)-Z
РUAY1Y2Y3
(x1)(х2)-Z
РFAY1Y2Y3
(x1)(х2)-Z
РTAY1Y2Y3
(x1)(х2)-Z
РFAY1Y2Y3
(x1)(х2)-Z
РTAY1Y2Y3
(x1)(х2)-Z
5003000
10
10003000
От 10 до 250 включ.±250
Св. 250 до 1000 включ.±500
Св. 1000 до 1500 включ.±750
Св. 1500 до 2000 включ. ±1000
Св. 2000 до 3000 включ. ±1500
Для трехинтервального режима взвешивания при нагружении весов значения Мах, и
Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при
поверке для каждого интервала взвешивания приведены в таблице 4.
Лист № 7
Всего листов 9
Обозначение
модификации
Интервалы взвешива-
ния, кг
Таблица 4
Нагрузка, кг
МахMin
Число
d=е,повероч-
г ных де-
лений (n)
Пределы допус-
каемой погреш-
ности при по-
верке, г
503000
РTAY1Y2Y3
(x1)(х2)-Z
0,4
1003000
1003000
РFAY1Y2Y3
(x1)(х2)-Z
РTAY1Y2Y3
(x1)(х2)-Z
2003000
2003000
От 0,4 до 10 включ.±10
203000Св. 10 до 40 включ.±20
60/ Св. 40 до 60 включ. ±30
150/ Св. 60 до 100 включ. ±50
300
Св. 100 до 150 включ. ±75
Св. 150 до 200 включ.±100
Св. 200 до 300 включ.±150
От 1 до 25 включ. ±25
503000Св. 25 до 100 включ.±50
150/ Св. 100 до 150 включ.±75
300/1 Св. 150 до 200 включ. ±100
600
Св. 200 до 300 включ.±150
Св. 300 до 400 включ.±200
Св. 400 до 600 включ.±300
РFAY1Y2Y3От 2 до 50 включ.±50
(x1)(х2)-Z 100 3000Св. 50 до 200 включ. ±100
РTAY1Y2Y3
300/Св. 200 до 300 включ. ±150
(x1)(х2)-Z
600/ 2Св. 300 до 400 включ. ±200
РUAY1Y2Y3
1500
Св. 400 до 600 включ. ±300
(
x
1)(
х
2)-Z
Св. 600 до 1000 включ. ±500
5003000
5003000
4
10003000
Св. 1000 до 1500 включ.±750
РFAY1Y2Y3От 4 до 100 включ.±100
(x1)(х2)-Z 200 3000Св. 100 до 400 включ.±200
РTAY1Y2Y3
600/Св. 400 до 600 включ.±300
(x1)(х2)-Z
1500/Св. 600 до 1000 включ.±500
3000
Св. 1000 до 1500 включ.±750
Св. 1500 до 2000 включ. ±1000
Св. 2000 до 3000 включ. ±1500
Пределы допускаемой погрешности весов после выборки массы тары соответствуют
пределам допускаемой погрешности для массы брутто .
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пре-
делов допускаемых погрешностей при поверке.
Влияние устройства установки нуля на результат взвешивания, кг............................0,25е.
Диапазон выборки массы тары (Т
–
), % от Max....................................................от 0 до 100.
Предельная нагрузка (Lim), % от Max, не более...............................................................250.
Показания индикации массы, кг, не более ..............................................................Мах + 9е.
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max.....................4.
Диапазон первоначальной установки нуля, % от Max.......................................................20.
Условия эксплуатации:
- диапазон температуры,
°
С ............................................................от минус 10 до плюс 40;
- относительная влажность, %............................................. до 85, при температуре 40
о
С,
без конденсации влаги.
Электрическое питание:
- от сети переменного тока:
- напряжением, В ..................................................................................от 187 до 242;
- частотой, Гц.............................................................................................от 49 до 51;
Лист № 8
Всего листов 9
- от встраиваемой аккумуляторной батареи, В....................................................................12
Потребляемая мощность, В
×
А, не более ............................................................................. 60.
Габаритные размеры весов (длина х ширина х высота) мм:
- PFA ..................................................................... от (700 х 400 х 80) до (2000 х 1500 х 80);
- PFA Lift ...........................................................от (1000 x 1000 x 90) до (1500 x 1500 x 90);
- PUA, PUA Mobile ...............................................от (750 x 400 x 35) до (1500 x 1500 x 45);
- PTA ........................................................................ от (500 x 690 x 78) до (1260 x 840 x 78).
Масса весов, кг, не более.....................................................................................................350.
Средний срок службы, лет....................................................................................................15.
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закреплённую на ГПУ, и
типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Весы (модификация по заказу) - 1 шт.
Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метроло-
гические и технические требования. Испытания» (приложение Н «Методика поверки весов»).
Основные средства поверки - эталонные гири 4-го разряда в соответствии с ГОСТ
8.021-2005 «Государственная поверочная схема для средств измерения массы». (класса точно-
сти F
2
по ГОСТ 7328-2001) .
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы промышленные РхА». Руководство по
эксплуатации.
Нормативные документы, устанавливающие требования к весам промышленным РхА
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания»,
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
«Mettler-Toledo (Albstadt) GmbH», Германия
Postfach 250 D-7470 Albstadt
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток»
(ЗАО «Меттлер-Толедо Восток», г.Москва).
101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16
Тел.: (495)651-98-86, 621-92-11, Факс: (499)272-22-74, (495)621-63-53, 621-78-68
E-mail:
,
Http:
Лист № 9
Всего листов 9
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»,
регистрационный номер № 30092-10 от 30.09.2011 г.
Адрес: 125424, г.Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12,
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п«______»______________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
