Приложение к свидетельству № 48078
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1528 от 17.10.2016 г.)
Рулетки измерительные металлические типа Р
Назначение средства измерений
Рулетки измерительные металлические типа Р (далее рулетки) предназначены для изме-
рения линейных размеров путём непосредственного сравнения со шкалой.
Описание средства измерений
Принцип действия рулеток заключается в непосредственном наложении измерительной
ленты рулетки на объект измерения и визуальном наблюдении отсчёта по шкале. В случае
использования рулетки с грузом, измерения производят вертикально вдоль объекта измерения
или в емкостях хранения (транспортирования) жидкости по высоте смачивания шкалы.
Рулетки состоят из корпуса, измерительной ленты с вытяжным концом и наматывающе-
го механизма. Модификации рулеток указаны в таблице 1.
Материал измерительной
ленты
Углеродистая
сталь
Нержавею-
щая сталь
Углеродистая
сталь
Нержавею-
щая сталь
Диапазон из-
мерений, м
от 0 до 1
от 0 до 2
от 0 до 3
от 0 до 5
от 0 до10
от 0 до 20
от 0 до 30
от 0 до 50
от 0 до 100
Р1У2К
Р2У2К
Р3У2К
Р5У2К
Р10У2К
Р20У2К
Р30У2К
Р50У2К
Р100У2К
Р1Н2К
Р2Н2К
Р3Н2К
Р5Н2К
Р10Н2К
Р20Н2К
Р30Н2К
Р50Н2К
Р100Н2К
Р1У3К
Р2У3К
Р3У3К
Р5У3К
Р10У3К
Р20У3К
Р30У3К
Р50У3К
Р100У3К
Р1Н3К
Р2Н3К
Р3Н3К
Р5Н3К
Р10Н3К
Р20Н3К
Р30Н3К
Р50Н3К
Р100Н3К
Диапазон из-
мерений, м
от 0 до 1
от 0 до 2
от 0 до 3
от 0 до 5
от 0 до10
от 0 до 20
от 0 до 30
от 0 до 50
от 0 до 100
Р1У2Г
Р2У2Г
Р3У2Г
Р5У2Г
Р10У2Г
Р20У2Г
Р30У2Г
Р50У2Г
Р100У2Г
Р1Н2Г
Р2Н2Г
Р3Н2Г
Р5Н2Г
Р10Н2Г
Р20Н2Г
Р30Н2Г
Р50Н2Г
Р100Н2Г
Р1У3Г
Р2У3Г
Р3У3Г
Р5У3Г
Р10У3Г
Р20У3Г
Р30У3Г
Р50У3Г
Р100У3Г
Р1Н3Г
Р2Н3Г
Р3Н3Г
Р5Н3Г
Р10Н3Г
Р20Н3Г
Р30Н3Г
Р50Н3Г
Р100Н3Г
Таблица 1 - Модификации рулеток
Наименование изделияРулетки измерительные металлические типа Р
Класс точности23
Конструктивная особенностьВытяжной конец с кольцом
Конструктивная особенностьВытяжной конец с грузом
Конструктивная особенностьВытяжной конец с прямоугольным торцом
от 0 до 1Р1У2П
Диапазон из- от 0 до 2Р2У2П
мерений, мот 0 до 3Р3У2П
от 0 до 5Р5У2П
Р1Н2ПР1У3ПР1Н3П
Р2Н2ПР2У3ПР2Н3П
Р3Н2ПР3У3ПР3Н3П
Р5Н2ПР5У3ПР5Н3П
Лист № 2
Всего листов 4
Продолжение таблицы 1
Конструктивная особенностьВытяжной конец с держателем
от 0 до 1Р1У2Д
Диапазон из- от 0 до 2Р2У2Д
мерений, мот 0 до 3Р3У2Д
от 0 до 5Р5У2Д
Р1Н2ДР1У3ДР1Н3Д
Р2Н2ДР2У3ДР2Н3Д
Р3Н2ДР3У3ДР3Н3Д
Р5Н2ДР5У3ДР5Н3Д
Рулетки могут изготавливаться со шкалами номинальной длины 1,2,3,5,10,20,30,50 и
100 м. Шкала наносится на один край ленты с миллиметровыми, сантиметровыми и метровы-
ми интервалами с печатными или травлеными штрихами и оцифровкой.
Рулетки могут изготавливаться с лентами:
- из нержавеющей стали (в условном обозначении - Н),
- из углеродистой стали (в условном обозначении - У).
Вытяжные концы рулеток могут изготавливаться:
- с кольцом (в условном обозначении - К);
- с грузом (в условном обозначении - Г);
- с прямоугольным торцом (в условном обозначении - П);
- с держателем для закрепления на предмете, подлежащем измерению (в условном
обозначении - Д).

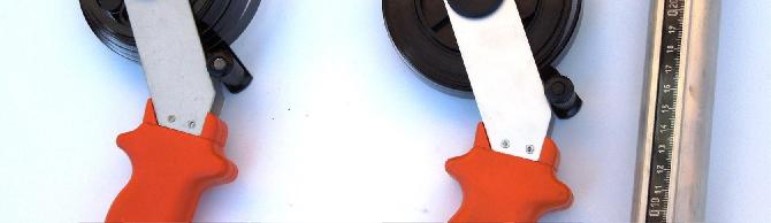

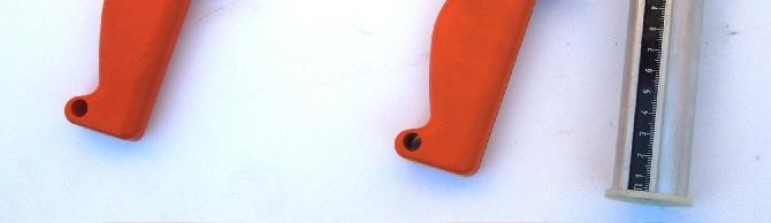

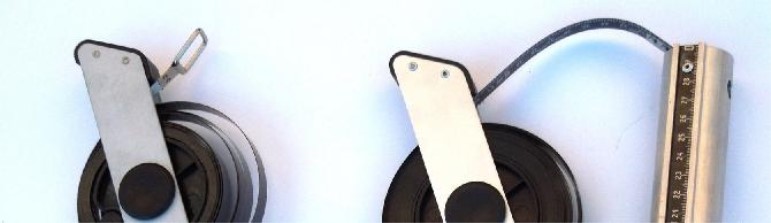

Фотография 1 - Общий вид рулеток и места нанесения знака поверки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Рулетки могут изготавливаться 2 и 3 класса, характеристики приведены в таблице 2.
Наименование
Рулетки измерительные металлические
2 и 3 класса типа Р
Класс точности
2
3
Цена деления шкалы, мм
Пределы допускаемой абсолютной по-
грешности при температуре 20 ±5ºС, мм
- миллиметровый интервал
-сантиметровый интервал
-дециметровый интервал
-отрезок шкалы 1 м и более, где L – число
полных и неполных метров в отрезке.
габаритные размеры рулетки в корпусе:
ширина, мм, не более
длина, мм, не более
толщина, мм, не более
масса рулетки с грузом, кг, не более
масса груза, кг (для рулеток с грузом)
1
±0,15
±0,2
±0,3
±[0,30 + 0,15 (L-1)]
400
490
70
4,2
от 0,25 до 2,0
1
±0,2
±0,3
±0,4
±[0,40 + 0,20 (L-1)]
400
490
70
4,2
от 0,25 до 2,0
Таблица 2 - Характеристики рулеток
Знак утверждения типа
наносится непосредственно на корпус рулетки методом тиснения и на титульные листы
эксплуатационной документации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- рулетка;
- паспорт;
- груз (для рулеток с грузом).
Поверка
осуществляется по документу МИ 1780-87 «Ленты образцовые и рулетки металлические изме-
рительные. Методы поверки».
Основные средства поверки:
- микрометр типа МК или МГ по ГОСТ 6507-90;
- штангенциркуль типа ШЦ-11 по ГОСТ 166-89;
- лупа типа ЛИ с увеличением 10х по ГОСТ 25706-83;
- линейка металлическая длиной 1 м по ГОСТ 427-75;
- штангенрейсмас с ценой деления 0,05 мм по ГОСТ 164-90;
- компаратор оптико-механический длиной 20 м;
- лента измерительная 1-го разряда;
- лента измерительная 2-го разряда;
-лента измерительная 3-го разряда или штриховая мера 2-го разряда;
- весы настольные циферблатные с ценой деления 5 г.
Лист № 4
Всего листов 4
Результаты поверки оформляют записью в соответствующем разделе паспорта, заверяют
подписью поверителя и знаком поверки. На рулетку (в начале ленты и на груз в зависимости от
модификации) наносят знак поверки.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
изложены в разделе 3 «Использование по назначению» Паспорта.
Нормативные и технические документы, устанавливающие требования к рулеткам
измерительным металлическим типа Р
1 ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»;
2 МИ 1780-87 «Ленты образцовые и рулетки металлические измерительные. Методы
поверки»;
3 Технические условия ТУ 4433-011-50618805-2012 «Рулетки измерительные металличе-
ские типа Р».
Изготовитель
ООО «Контур-М»
ИНН 1660038429
Россия, 420071, г. Казань, ул. Мира, 51-118
Тел./факс: (843) 657-86-31, (843) 239-92-07
Е-mail:
Испытательный центр
ГЦИ СИ ФБУ «Государственный региональный центр стандартизации, метрологии
и испытаний в Республике Татарстан» (ГЦИ СИ ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Россия, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел/факс: (843) 291-08-33
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦМС Татарстан» по проведению испытаний
средств измерений в целях утверждения типа № 30065-09 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
