Приложение к свидетельству № 48075
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы лабораторные ВЛ
Назначение средства измерений
Весы лабораторные ВЛ (далее - весы) предназначены для статических измерений массы.
Устройства
Описание средства измерений
Принцип действия весов основан на использовании электромагнитной силовой
компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия
электрического тока, протекающего по обмотке компенсационной катушки, с магнитным
полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие
механической системы весовой ячейки, жестко связанной с компенсационной катушкой,
обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор
изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее
положениемеханическойсистемы.Компенсационныйток,пропорциональныймассе
измеряемого груза, поступает в терминал для последующей обработки и индикации результатов
измерений.
Конструктивно весы состоят из весоизмерительного устройства с ветрозащитной
витриной и терминала.
Весывыпускаютсявдвухмодификациях:ВЛ-120,ВЛ-210,различающихся
максимальной и минимальной нагрузками, действительной ценой деления.
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
Ссылка на пункт
ГОСТ Р 53228-2008
Устройство первоначальной установки нуляТ.2.7.2.4
Полуавтоматическое устройство установки нуляТ.2.7.2.2
Устройство слежения за нулемТ.2.7.3
Полуавтоматическое устройство выборки массы тарыТ.2.7.4
Полуавтоматическое устройство юстировки чувствительности4.1.2.5
Устройство установки по уровню весовТ.2.7.1
Вспомогательное показывающее устройство3.4
Весы реализуют следующие функции:
-
функция переключения единиц измерения массы;
-
функция рецептурного взвешивания;
-
функция подсчета количества штук (деталей);
-
функция взвешивания в процентах;
-
функция определения массы нестабильных образцов (усреднение);
По дополнительному заказу весы могут комплектоваться стандартным интерфейсом
RS-232 для связи с периферийными устройствами.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут
привести к искажению результатов измерений, весы пломбируются поверх одного винта
стяжки корпуса контрольной этикеткой изготовителя в соответствии со схемой, приведенной на
рисунке 2.
Лист № 2
Всего листов 5

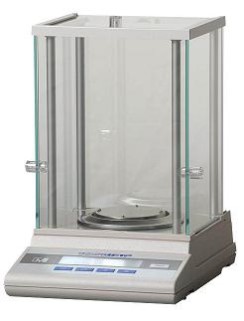

Рисунок 1 – Общий вид весов

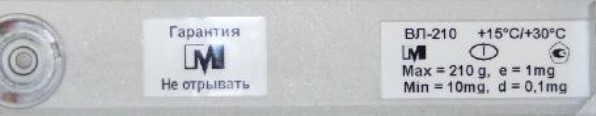

Рисунок 2 – Схема пломбирования от несанкционированного доступа и маркировка
весов
Маркировка весов выполняется на двух табличках (рисунок 2) и содержит следующие
сведения:
-
товарный знак предприятия-изготовителя;
-
модификация весов;
-
максимальная нагрузка (Max);
-
минимальная нагрузка (Min);
-
действительная цена деления (d);
-
поверочное деление (е);
-
знак утверждения типа;
-
заводской номер весов;
-
год изготовления;
-
предельные значения температуры.
Программное обеспечение
В весах, оснащенных интерфейсом связи, используется встроенное программное
обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению
измерительной информации.
В весах без интерфейса связи используется встроенное программное обеспечение (ПО),
выполняющее функции по сбору, обработке и представлению измерительной информации.
Контрольная этикеткаМаркировка весов
Лист № 3
Всего листов 5
Наименование
программного
обеспечения
Идентифи-
кационное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный
номер) прог-
раммного
обеспечения
Алгоритм
вычисления
цифрового
идентифи-
катора
программ-
ного
обеспечения
Таблица 2– Идентификационные данные ПО
ПО весов ВЛ
ПО 00-19-41
00-19-41
Цифровой
идентификатор
метрологически
значимой части
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
-*
-*
*Примечание – Данные не доступны, так как данное ПО не может быть модифицировано,
загружено или прочитано через какой-либо интерфейс после опломбирования.
Идентификация программы осуществляется путем просмотра номера версии
программного обеспечения. Версия программного обеспечения (ПО) «00-19-41» выводится на
ПК при нажатии на весах клавиши «»после установки кодов 5.5.2; 6.1.2; 7.1.2; 7.2.3
рабочего меню весов в соответствии с таблицей 3 и пунктом 3.4.2 документа «Весы
лабораторные ВЛ. Руководство по эксплуатации. НПП0.005.002 РЭ».
Подготовленные к применению весы для защиты от несанкционированного доступа
пломбируются контрольной этикеткой.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «А» по МИ 3286-2010 для весов без интерфейса связи.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Метрологические и технические характеристики, включая показатели точности:
1. Класс точности весов по ГОСТ Р 53228-2008 …………………………..специальный
2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена
деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой
погрешности весов (mpe) при поверке приведены в таблице 3.
3. Предел допускаемого размаха …………………………………………………….….. |mpe|
4. Диапазон устройства выборки массы тары, кг…………………….…………..от 0 до
Max
5. Диапазон устройства первоначальной установки нуля не превышает…….…. 20 % Мах
6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем не превышает……….……………………………………..………………………..…..4 % Мах
7. Условия эксплуатации:
- предельные значения температуры (T
min
, T
max
), ºС………….………….…...+15, + 30
- относительная влажность воздуха (без конденсации), %……..……....…от 30 до 80
8. Время установления показаний, с, не более……………………………………………….7
9. Габаритные размеры весов (длина, ширина, высота), неболее, мм ……………260,200,300
10. Размер чашки (диаметр), мм, не менее…………………………………………………..80
11. Масса весов, кг, не более………………………………………………………………...3,3
12. Потребляемаямощность, В
×
А, неболее………………………………………………………..5
13. Параметры электропитания:
1) электропитание от сети переменного тока (через адаптер):
- напряжением, В. ……….……………………………………….…………….230 ± 23
- частотой, Гц.………………………………………………………………….….50 ± 1
14. Вероятность безотказной работы за 1000 ч…………………………………………..0,92
15. Средний срок службы весов, лет…………………………..…………………..…..........10
Лист № 4
Всего листов 5
Наименование технических характеристик
1 Класс точности весов по ГОСТ P 53228-2008
7 Пределы допускаемой
погрешности весов (mpe)
при поверке,
±
мг
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку на задней стенке корпуса
весов методом наклейки, на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Наименование и условное обозначение
Обозначение документа
НПП0.005.002 ИС
1 экз.
Весы лабораторные ВЛ
Руководство по эксплуатации
-
НПП0.005.002 РЭ
Количество
ВЛ-120ВЛ-210
1 шт.
1 экз.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Инструкция эксплуатационная
специальная «Описание интерфейса для
весов ВЛ»*
Блок питания
Чашка
Держатель чашки
Защитноекольцо
Пластина
Чехол
Гиря в футляре с паспортом**
ГОСТ OIML 111-1–2009
100 г Е
2
1 шт.
-
200 г Е
2
-
1 шт.
Кабель RS-232C c разъемамиDB-9* 1 шт.
* Поставляется по заказу
** Гиря поставляется за отдельную плату и в стоимость весов не включена
Таблица 3
Значение технических
характеристик для
модификаций
ВЛ-120ВЛ-210
2 Максимальная нагрузка (Мах), г120210
3 Минимальная нагрузка (Мin), мг 10
4 Действительная цена деления (шкалы) (d), мг0,1
5 Поверочное деление (е), мг 1
в интервалах взвешивания:
до 50 г trial.
0,50,5
св. 50 г до 120 г включ.
1,0
-
св. 50 г до 200 г включ.
-
1,0
св.200 г до 210 г включ.
-
1,5
Лист № 5 Trial
листов 5
Поверка
осуществляетсявсоответствиесприложениемН«Методикаповеркивесов»
ГОСТ Р 53228-2008 и разделом «Поверка» документа «Весы лабораторные ВЛ. Руководство по
эксплуатации. НПП0.005.002 РЭ».
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
приведенывдокументе«ВесылабораторныеВЛ.Руководствопоэксплуатации.
НПП0.005.002 РЭ».
Нормативные и технические документы, устанавливающие требования к весам
лабораторным ВЛ
1. ГОСТ Р 53228-2008
Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление деятельности в области охраны окружающей среды; работы по оценке
соответствия промышленной продукции и продукции других видов, а также иных объектов,
установленнымзаконодательствомРоссийскойФедерацииобязательнымтребованиям;
мероприятия государственного контроля (надзора).
Изготовитель
ООО «Научно-производственное предприятие «Госметр», г. Санкт-Петербург
Адрес: 192007, Санкт-Петербург, ул. Курская, 28/32, пом.5Н
Тел.: (812) 766-18-00, тел./ факс: (812) 712-93-09
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
е-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«_____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49036-12 | Дозаторы лабораторные механические 8-канальные | Axypet | Фирма "PZ HTL S.A.", Польша | 1 год | Перейти |
| 20917-01 | Весы образцовые III разряда | LP 6200S | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
| 29995-05 | Весы вагонные электронные для статического взвешивания | КМ-ЖД-М | ОАО "Кубань-Малахит", г.Краснодар | 1 год | Перейти |
| 10078-85 | Весы монорельсовые электронные | 9011ТМ-400 | Приборостроительный завод, Казахстан, г.Кокчетав | 1 год | Перейти |
| 77858-20 | Весы вагонные | ВД | ООО НПО "Весы", г.Екатеринбург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
