Номер госреестра:
51161-12
Наименование СИ:
Приборы для поверки квадрантов
Обозначение типа:
ППК
Производитель:
ООО "Инженерно-метрологический центр "Микро", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48067
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для поверки квадрантов ППК
Назначение средства измерений
Приборы для поверки квадрантов ППК (далее - приборы) предназначены для по-
верки квадрантов оптических КО-10, КО-30, КО-60, КО-60М и клинометров (инклино-
метров) в измерительных лабораториях.
Описание средства измерений
Основными частями приборов для поверки квадрантов ППК являются основание
с регулируемыми опорами и прецизионное поворотное устройство, соединенное с опто-
электронным круговым преобразователем. Шпиндель поворотного устройства вращается
в прецизионных подшипниках. На правом конце шпинделя крепится столик для установки
поверяемого квадранта. Вращение шпинделя осуществляется с помощью рукояток грубой
и тонкой подачи.
Принцип работы прибора заключается в следующем: шпиндель поворотного уст-
ройства устанавливается в нулевое положение по показаниям кругового преобразователя,
после чего на столик устанавливается поверяемый квадрант, шкала которого выставлена
точно в нулевое положение, а уровень квадранта находится в среднем положении. Затем,
вращением наружного лимба и наводящего винта квадранта, по оптической шкале квад-
ранта выставляется угол α
i
, соответствующий поверяемой точке. После этого вращением
рукоятки грубой и тонкой подачи прибора столик с установленным квадрантом тоже по-
ворачивается на угол α
i
, пока пузырек основного уровня квадранта не вернется среднее
положение. Угол поворота шпинделя, к которому прикреплен столик с установленным на
нем квадрантом, отсчитывается оптоэлектронным круговым преобразователем, который
непосредственно подключен к компьютеру для регистрации углов поворота шпинделя.
Таким образом, погрешность квадранта определяется как разность показаний квадранта и
прибора.

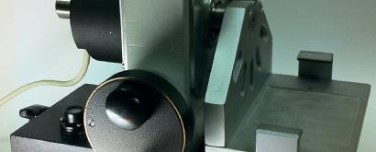

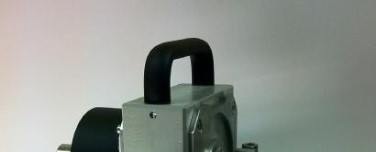

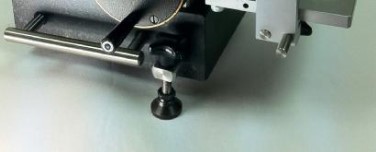

Рисунок 1 – Общий вид прибора для поверки квадрантов ППК и место нанесения
знака утверждения типа
2ecaaefe8639f68ced
8af8333674aa5d
MD5
Лист 2
Всего листов 3
Программное обеспечение
Приборы для поверки квадрантов ППК имеют в своем составе ПО КВАДРАНТ,
используемое для получения и обработки данных с оптоэлектронного кругового преобра-
зователя. ПО функционирует на базе персонального компьютера с операционной систе-
мой Windows XP или Windows 7.
Наименование Идентификационное Номер версии Цифровой иденти- Алгоритм вы-
программного наименование про- (идентифика- фикатор про- числения циф-
обеспеченияграммного обеспе-ционный но-граммного обеспе-рового иденти-
чения мер) про- чения (контроль- фикатора про-
граммного ная сумма испол- граммного
обеспечения няемого кода обеспечения
КВАДРАНТКВАДРАНТ.exev. 1.0
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «C» по МИ 3286-2010
Значение параметра
от 0 до 360
1
±3
2
350
250
280
20
Метрологические и технические характеристики
Наименование параметра
Диапазон измерений углов
,… °
Дискретность отсчета,
… ’’
Пределы допускаемой абсолютной погрешности прибора,
… ’’
Вариация показаний,
… ’’
Габаритные размеры прибора, не более, мм
-ширина
-глубина
-высота
Масса прибора, не более, кг
Условия эксплуатации:
Диапазон рабочих температур,…
°
С
Относительная влажность воздуха, %
20±2
не более 80 без конден-
сата
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Ру-
ководства по эксплуатации и на корпус прибора.
Количество
1 шт.
1 шт.
1 шт.
Комплектность средства измерений
Наименование
1) Прибор для поверки квадрантов ППК
2) Ящик укладочный
3) Приспособление для установки меры плоского угла, приме-
няемой для поверки прибора
4) Персональный компьютер
5) Программное обеспечение на CD-диске
6) Принтер (по заказу потребителя)
7) Руководство по эксплуатации
8) Методика поверки
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Лист 3
Всего листов 3
Поверка
осуществляется в соответствии с документом МП 51161-12 «Приборы для поверки квад-
рантов ППК. Методика поверки», разработанным ООО ИМЦ «Микро» и утвержденным
ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 года.
Основное поверочное оборудование: мера плоского угла призматическая, тип 4,
12 граней, разряд 2; автоколлиматор АКУ-0,2.
Сведения о методиках (методах) измерений
Методики измерений изложены в документе «Приборы для поверки квадрантов
ППК. Руководство по эксплуатации. ППК000РЭ» в разделе «Применение прибора».
Нормативные документы, устанавливающие требования приборам для поверки
квадрантов ППК
8.016-81 ГСИ. Государственная система обеспечения единства измерений. Госу-
дарственный первичный эталон и государственная поверочная схема для средств измере-
ний плоского угла
Технические условия ООО ИМЦ «Микро» ТУ 3943-005-25892761-2011
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ и (или) оказание услуг по обеспечению единства измерений
Изготовитель
ООО ИМЦ «Микро»
195251, г. Санкт-Петербург, Политехническая ул., 29,
, e-mail:
Тел. (812)981-49-65, Тел./Факс (812)591-66-61
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», аттестат аккредитации Госреестр № 30004-08 от 27.06.2008 г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«_____» ____________ 2012 г.
м.п.
