ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы многофункциональные Fluke 5522А (5520A)

Назначение средства измерений

Калибраторы многофункциональные Fluke 5522А (5520A) (далее по тексту – калибрато-

ры) предназначены для:

- воспроизведения напряжения постоянного тока;

- воспроизведения силы постоянного тока;

- воспроизведения электрического сопротивления постоянному току;

- воспроизведения мощности постоянного тока;

- воспроизведения напряжения переменного тока;

- воспроизведения силы переменного тока;

- воспроизведения электрической емкости;

- воспроизведения мощности переменного тока;

- формирования сигналов синусоидальной, прямоугольной, треугольной формы;

- работы в режимах, предназначенных для определения нормируемых метрологических

характеристик осциллографов с полосой пропускания до 1,1 ГГц, таких как:

- режим формирования сигнала с малым временем нарастания;

- режим генератора синусоидального напряжения;

- trial формирования временных маркеров; -

режим генератора сигналов сложной формы -

режим генератора импульсов;

- режим измерения входного сопротивления осциллографа;

- режим измерения входной емкости осциллографа.

Описание средства измерений

Калибратор – микропроцессорный прибор генераторного типа, обладающий возможно-

стью автоматической калибровки по внутриприборным мерам, самодиагностикой, стандарт-

ными интерфейсами IEEE-488, RS-232. Основной частью калибратора являются встроенные

прецизионные источники сигналов различной формы, опорными из которых являются источ-

ник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь на-

пряжения переменного тока в постоянное напряжение, набор высокоточных и высокоста-

бильных резисторов. В данном типе указан калибратор со встраиваемыми модулями поверки

осциллографов 300 МГц, 600 МГц, 1100 МГц и модулем поверки анализаторов качества элек-

троэнергии 5522А-PQ (5520А-PQ).

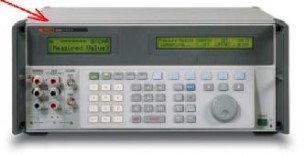

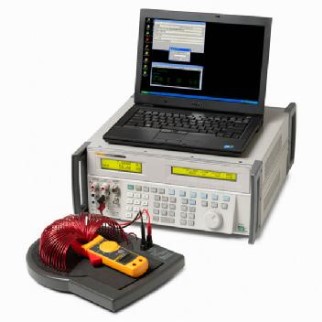

Рисунок 1 – Фотография общего вида калибраторов многофункциональных Fluke 5522А

(5520А) со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100 МГц и

модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-PQ)

Лист № 2

всего листов 12

Рисунок 2 – Схема пломбировки от несанкционированного доступа.

Программное обеспечение

Программное обеспечение устанавливается в калибраторы во время производства. Про-

граммное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработ-

ку данных калибраторов. Идентификационные данные программного обеспечения указаны в

таблице 1.

обеспечения (контрольная сумма

исполняемого кода)

Наименование проАлгоритм вы-

Таблица 1 – Идентификационные данные программного обеспечения калибраторов

Наименованиеграммного модуля

-

Номер

Цифровой идентификатор программного

числения цифро-

ПО(идентификационное версииПОвого идентифика-

наименование ПО) тора ПО

5522А (5520А)

Firmware

Rev 1.1

———

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню А по МИ 3286-2010.

Метрологические и технические характеристики

Основные метрологические характеристики калибраторов многофункциональных Fluke

5522А (5520А) со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100

МГц и модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-

PQ)приведены в таблицах 2 – 17.

Таблица 2 – Напряжение постоянного тока (воспроизведение)

Пределы допускаемой основной погрешности при

Диапазон

температуре окружающего воздуха (21 ± 2) °С

Разрешение

5522А5520А

0...329,9999 мВ

0...3,299999 В

0...32,99999 В

30...329,9999 В

± (U·20

×

10

-6

+ 1 мкВ)

± (U·11

×

10

-6

+ 2 мкВ)

± (U·12

×

10

-6

+ 20 мкВ)

± (U·18

×

10

-6

+ 150 мкВ)

± (U·20

×

10

-6

+ 1 мкВ)

± (U·11

×

10

-6

+ 2 мкВ)

± (U·12

×

10

-6

+ 20 мкВ)

± (U·18

×

10

-6

+ 150 мкВ)

0,1 мкВ

1 мкВ

10 мкВ

100 мкВ

100...1020 В

± (U·18

×

10

-6

+ 1500 мкВ)

± (U·18

×

10

-6

+ 1500 мкВ)

1000 мкВ

Дополнительный выход (только в режиме одновременного вывода двух выходных сигналов)

0...329,999 мВ± (U·4

×

10

-4

+ 350 мкВ)± (U·4

×

10

-4

+ 350 мкВ)1 мкВ

0...3,29999 В± (U·4

×

10

-4

+ 350 мкВ)± (U·4

×

10

-4

+ 350 мкВ)10 мкВ

3,3...7 В± (U·4

×

10

-4

+ 350 мкВ)± (U·4

×

10

-4

+ 350 мкВ) 100 мкВ

Примечание:

U – значение воспроизводимого напряжения

Лист № 3

всего листов 12

Разрешение

1 нА

10 нА

0,1 мкА

1 мкА

10 мкА

100 мкА

Таблица 3 – Сила постоянного тока (воспроизведение)

Пределы допускаемой основной погрешности при темпе-

Диапазонратуре окружающего воздуха (21 ± 2) °С

5522А5520А

0...329,999 мкА± (I·150

×

10

-6

+ 0,02 мкА) ± (I·150

×

10

-6

+ 0,02 мкА)

0...3,29999 мА± (I·100

×

10

-6

+ 0,05 мкА)± (I·100

×

10

-6

+ 0,05 мкА)

0...32,9999 мА± (I·100

×

10

-6

+ 0,25 мкА)± (I·100

×

10

-6

+ 0,25 мкА)

0...329,999 мА ± (I·100

×

10

-6

+ 2,5 мкА) ± (I·100

×

10

-6

+ 2,5 мкА)

0…1,09999± (I·200

×

10

-6

+ 40 мкА)± (I·200

×

10

-6

+ 40 мкА)

1,1…2,99999± (I·380

×

10

-6

+ 40 мкА)± (I·380

×

10

-6

+ 40 мкА)

0...10,9999 А ± (I·500

×

10

-6

+ 500 мкА) ± (I·500

×

10

-6

+ 500 мкА)

11...20,5 А± (I·1000

×

10

-6

+ 750 мкА)± (I·1000

×

10

-6

+ 750 мкА)

Примечание:

I – значение воспроизводимой силы тока

Разрешение

0,0001 Ом

0,001 Ом

0,01 Ом

0,1 Ом

0,1 Ом,

1 Ом

10 Ом

100 Ом

1000 Ом

10000 Ом

Таблица 4 – Электрическое сопротивление (воспроизведение) постоянному току

Пределы допускаемой основной погрешности при тем-

Диапазонпературе окружающего воздуха (21 ± 2) °С

5522А5520А

0...10,9999 Ом ± (R·40

×

10

-6

+ 0,01 Ом) ± (R·40

×

10

-6

+ 0,01 Ом)

11...32,9999 Ом ± (R·30

×

10

-6

+ 0,015 Ом) ± (R·30

×

10

-6

+ 0,015 Ом)

33...109,9999 Ом ± (R·28

×

10

-6

+ 0,015 Ом) ± (R·28

×

10

-6

+ 0,015 Ом)

110...329,9999 Ом ± (R·28

×

10

-6

+ 0,02 Ом) ± (R·28

×

10

-6

+ 0,02 Ом)

330 Ом...1,099999 кОм ± (R·28

×

10

-6

+ 0,02 Ом) ± (R·28

×

10

-6

+ 0,02 Ом)

1,1...3,299999 кОм ± (R·28

×

10

-6

+ 0,2 Ом) ± (R·28

×

10

-6

+ 0,2 Ом)

3,3...10,99999 кОм ± (R·28

×

10

-6

+ 0,1 Ом) ± (R·28

×

10

-6

+ 0,1 Ом)

11...32,99999 кОм ± (R·28

×

10

-6

+ 1,0 Ом) ± (R·28

×

10

-6

+ 1,0 Ом)

33...109,9999 кОм ± (R·28

×

10

-6

+ 1,0 Ом) ± (R·28

×

10

-6

+ 1,0 Ом)

110...329,9999 кОм ± (R·32

×

10

-6

+ 10,0 Ом) ± (R·32

×

10

-6

+ 10,0 Ом)

330 кОм...1,099999 МОм± (R·32

×

10

-6

+ 10,0 Ом)± (R·32

×

10

-6

+ 10,0 Ом)

1,1...3,299999 МОм± (R·60

×

10

-6

+ 50,0 Ом)± (R·60

×

10

-6

+ 50,0 Ом)

3,3...10,99999 МОм ± (R·130

×

10

-6

+ 250 Ом) ± (R·130

×

10

-6

+ 250 Ом)

11...32,99999 МОм± (R·250

×

10

-6

+ 2500 Ом)± (R·250

×

10

-6

+ 2500 Ом)

33...109,9999 МОм ± (R·5

×

10

-4

+ 3000 Ом) ± (R·5

×

10

-4

+ 3000 Ом)

110...329,999 МОм ± (R·3

×

10

-3

+ 100 кОм) ± (R·3

×

10

-3

+ 100 кОм)

330...1100 МОм± (R·1,5

×

10

-2

+ 500 кОм)± (R·1,5

×

10

-2

+ 500 кОм)

Примечание:

R – значение воспроизводимого сопротивления

Таблица 5 – Мощность постоянного тока (воспроизведение)

Пределы допускаемой основной погрешности при температуре

Диапазонокружающего воздуха (21 ± 2)°С

напряженияДиапазон силы тока

0,33...329,99 мА0,33...2,9999 А3...20,5 А

5522А33 мВ…1020 В± P·2,3

×

10

-4

± P·2,2

×

10

-4

± P·7

×

10

-4

5520А 33 мВ...1020В± P·2,3

×

10

-4

± P·2,2

×

10

-4

± P·7

×

10

-4

Примечание:

P – значение воспроизводимой мощности

Лист № 4

всего листов 12

Разреше-

ние

1 мкВ

10 мкВ

100 мкВ

330...1020 В

10 мВ

1 мкВ

Таблица 6 – Напряжение переменного тока (воспроизведение)

Пределы допускаемой основной погрешности при тем-

ДиапазонЧастотапературе окружающего воздуха (21 ± 2) °С

5522А5520А

10...45 Гц ± (U·800

×

10

-6

+ 6 мкВ) ± (U·600

×

10

-6

+ 6 мкВ)

45 Гц...10 кГц ± (U·150

×

10

-6

+ 6 мкВ) ± (U·120

×

10

-6

+ 6 мкВ)

1,0...32,999 10...20 кГц ± (U·200

×

10

-6

+ 6 мкВ) ± (U·160

×

10

-6

+ 6 мкВ)

мВ 20...50 кГц ± (U·1

×

10

-3

+ 6 мкВ) ± (U·800

×

10

-6

+ 6 мкВ)

50...100 кГц ± (U·3,5

×

10

-3

+ 12 мкВ) ± (U·3

×

10

-3

+ 12 мкВ)

100...500 кГц ± (U·8

×

10

-3

+ 50 мкВ) ± (U·6

×

10

-3

+ 50 мкВ)

10...45 Гц ± (U·300

×

10

-6

+ 8 мкВ) ± (U·500

×

10

-6

+ 8 мкВ)

45 Гц...10 кГц ± (U·145

×

10

-6

+ 8 мкВ) ± (U·130

×

10

-6

+ 8 мкВ)

33...329,999 10...20 кГц ± (U·160

×

10

-6

+ 8 мкВ) ± (U·150

×

10

-6

+ 8 мкВ)

мВ 20...50 кГц ± (U·350

×

10

-6

+ 8 мкВ) ± (U·350

×

10

-6

+ 8 мкВ)

50...100 кГц ± (U·8

×

10

-4

+ 32 мкВ) ± (U·8

×

10

-4

+ 32 мкВ)

100...500 кГц ± (U·2

×

10

-3

+ 70 мкВ) ± (U·2

×

10

-3

+ 70 мкВ)

10...45 Гц ± (U·300

×

10

-6

+ 50 мкВ) ± (U·300

×

10

-6

+ 50 мкВ)

45 Гц...10 кГц ± (U·150

×

10

-6

+ 60 мкВ) ± (U·120

×

10

-6

+ 25 мкВ)

0,33...3,29999 10...20 кГц ± (U·190

×

10

-6

+ 50 мкВ) ± (U·190

×

10

-6

+ 50 мкВ)

В 20...50 кГц ± (U·300

×

10

-6

+ 50 мкВ) ± (U·300

×

10

-6

+ 50 мкВ)

50...100 кГц ± (U·700

×

10

-6

+ 125 мкВ) ± (U·700

×

10

-6

+ 125 мкВ)

100...500 кГц ± (U·2,4

×

10

-3

+ 600 мкВ) ± (U·2,4

×

10

-3

+ 600 мкВ)

10...45 Гц ± (U·300

×

10

-6

+ 650 мкВ) ± (U·300

×

10

-6

+ 650 мкВ)

45 Гц...10 кГц ± (U·150

×

10

-6

+ 600 мкВ) ± (U·150

×

10

-6

+ 200 мкВ)

3,3...32,9999 10...20 кГц ± (U·240

×

10

-6

+ 600 мкВ) ± (U·240

×

10

-6

+ 600 мкВ)

В 20...50 кГц ± (U·350

×

10

-6

+ 600 мкВ) ± (U·350

×

10

-6

+ 600 мкВ)

50...100 кГц± (U·900

×

10

-6

+ 1600 мкВ)± (U·900

×

10

-6

+ 1600 мкВ)

100...500 кГц ± (U·2

×

10

-3

+ 70 мкВ) ± (U·2

×

10

-3

+ 70 мкВ)

45 Гц...1 кГц ± (U·190

×

10

-6

+ 2000 мкВ) ± (U·190

×

10

-6

+ 2000 мкВ)

1...10 кГц± (U·200

×

10

-6

+ 6000 мкВ)± (U·200

×

10

-6

+ 6000 мкВ)

33...329,99910...20 кГц± (U·250

×

10

-6

+ 6000 мкВ)± (U·250

×

10

-6

+ 6000 мкВ)

В 20...50 кГц± (U·300

×

10

-6

+ 6000 мкВ)± (U·800

×

10

-6

+ 20 мВ)

50...100 кГц ± (U·2

×

10

-3

+ 50 мВ) ± (U·2

×

10

-3

+ 50 мВ)

100...500 кГц± (U·2

×

10

-3

+ 70 мкВ)± (U·2

×

10

-3

+ 70 мкВ)

45 Гц...1 кГц ± (U·300

×

10

-6

+ 10 мВ) ± (U·300

×

10

-6

+ 10 мВ)

1...5 кГц ± (U·250

×

10

-6

+ 10 мВ) ± (U·250

×

10

-6

+ 10 мВ)

5...10 кГц ± (U·300

×

10

-6

+ 10 мВ) ± (U·300

×

10

-6

+ 10 мВ)

20...50 кГц ± (U·300

×

10

-6

+ 6000 мкВ) ± (U·800

×

10

-6

+ 20 мВ)

50...100 кГц ± (U·2

×

10

-3

+ 50 мВ) ± (U·2

×

10

-3

+ 50 мВ)

100...500 кГц ± (U·2

×

10

-3

+ 70 мкВ) ± (U·2

×

10

-3

+ 70 мкВ)

Выход AUX

10...20 Гц ± (U·2

×

10

-3

+ 370 мкВ) ± (U·2

×

10

-3

+ 370 мкВ)

20...45 Гц ± (U·1

×

10

-3

+ 370 мкВ) ± (U·1

×

10

-3

+ 370 мкВ)

10...329,999 45 Гц...1 кГц ± (U·1

×

10

-3

+ 370 мкВ) ± (U·1

×

10

-3

+ 370 мкВ)

В 1...5 кГц ± (U·2

×

10

-3

+ 450 мкВ) ± (U·2

×

10

-3

+ 450 мкВ)

5...10 кГц ± (U·4

×

10

-3

+ 450 мкВ) ± (U·4

×

10

-3

+ 450 мкВ)

10...30 кГц± (U·8

×

10

-3

+ 900 мкВ)± (U·8

×

10

-3

+ 900 мкВ)

10...20 Гц± (U·2

×

10

-3

+ 450 мкВ)± (U·2

×

10

-3

+ 450 мкВ)

20...45 Гц± (U·1

×

10

-3

+ 450 мкВ)± (U·1

×

10

-3

+ 450 мкВ)

0,33...3,29999 45 Гц...1 кГц± (U·900

×

10

-6

+ 450 мкВ)± (U·900

×

10

-6

+ 450 мкВ)

В1...5 кГц ± (U·2

×

10

-3

+ 1400 мкВ) ± (U·2

×

10

-3

+ 1400 мкВ)

5...10 кГц ± (U·4

×

10

-3

+ 1,4 мВ) ± (U·4

×

10

-3

+ 1,4 мВ)

10...30 кГц ± (U·8

×

10

-3

+ 2,8 мВ) ± (U·8

×

10

-3

+ 2,8 мВ)

10 мкВ

Лист № 5

всего листов 12

Разреше-

ние

100 мкВ

Пределы допускаемой основной погрешности при тем-

ДиапазонЧастотапературе окружающего воздуха (21 ± 2) °С

5522А5520А

10...20 Гц ± (U·2

×

10

-3

+ 450 мкВ) ± (U·2

×

10

-3

+ 450 мкВ)

20...45 Гц ± (U·1

×

10

-3

+ 450 мкВ) ± (U·1

×

10

-3

+ 450 мкВ)

3,3...5 В45 Гц...1 кГц± (U·900

×

10

-6

+ 450 мкВ)± (U·900

×

10

-6

+ 450 мкВ)

1...5 кГц ± (U·2

×

10

-3

+ 1,4 мВ) ± (U·2

×

10

-3

+ 1,4 мВ)

5...10 кГц± (U·4

×

10

-3

+ 1,4 мВ)± (U·4

×

10

-3

+ 1,4 мВ)

Примечание:

U – значение воспроизводимого напряжения

29,00...329,99 мкА

0,33...3,2999 мА

3,3...32,999 мА

33...329,99 мА

0,33…1,09999

1,1...2,99999 А

Таблица 7 – Сила переменного тока (воспроизведение)

Пределы допускаемой основной погрешности при

ДиапазонЧастотатемпературе окружающего воздуха (21 ± 2)°С

5522А5520А

10...20 Гц± (I·0,2

×

10

-2

+ 0,1 мкА)± (I·0,2

×

10

-2

+ 0,1 мкА)

20...45 Гц ± (I·0,15

×

10

-2

+ 0,1 мкА) ± (I·0,15

×

10

-2

+ 0,1 мкА)

45 Гц...1 кГц± (I·0,125

×

10

-2

+ 0,1 мкА) ± (I·0,125

×

10

-2

+ 0,1 мкА)

1...5 кГц ± (I·0,3

×

10

-2

+ 0,15 мкА)± (I·0,3

×

10

-2

+ 0,15 мкА)

5...10 кГц ± (I·0,8

×

10

-2

+ 0,2 мкА) ± (I·0,8

×

10

-2

+ 0,2 мкА)

10...30 кГц ± (I·1,6

×

10

-2

+ 0,4 мкА) ± (I·1,6

×

10

-2

+ 0,4 мкА)

10...20 Гц± (I·0,2

×

10

-2

+ 0,15 мкА)± (I·0,2

×

10

-2

+ 0,15 мкА)

20...45 Гц ± (I·0,125

×

10

-2

+ 0,15 мкА) ± (I·0,125

×

10

-2

+ 0,15 мкА)

45 Гц...1 кГц± (I·0,1

×

10

-2

+ 0,15 мкА)± (I·0,1

×

10

-2

+ 0,15 мкА)

1...5 кГц ± (I·0,2

×

10

-2

+ 0,2 мкА) ± (I·0,2

×

10

-2

+ 0,2 мкА)

5...10 кГц ± (I·0,5

×

10

-2

+ 0,3 мкА) ± (I·0,5

×

10

-2

+ 0,3 мкА)

10...30 кГц ± (I·1,0

×

10

-2

+ 0,6 мкА) ± (I·1,0

×

10

-2

+ 0,6 мкА)

10...20 Гц ± (I·0,18

×

10

-2

+ 2,0 мкА) ± (I·0,18

×

10

-2

+ 2,0 мкА)

20...45 Гц ± (I·0,09

×

10

-2

+ 2,0 мкА) ± (I·0,09

×

10

-2

+ 2,0 мкА)

45 Гц...1 кГц ± (I·0,04

×

10

-2

+ 2,0 мкА) ± (I·0,04

×

10

-2

+ 2,0 мкА)

1...5 кГц ± (I·0,08

×

10

-2

+ 2,0 мкА) ± (I·0,08

×

10

-2

+ 2,0 мкА)

5...10 кГц ± (I·0,2

×

10

-2

+ 3,0 мкА) ± (I·0,2

×

10

-2

+ 3,0 мкА)

10...30 кГц ± (I·0,4

×

10

-2

+ 4,0 мкА) ± (I·0,4

×

10

-2

+ 4,0 мкА)

10...20 Гц ± (I·0,18

×

10

-2

+20 мкА) ± (I·0,18

×

10

-2

+20 мкА)

20...45 Гц ± (I·0,09

×

10

-2

+20 мкА) ± (I·0,09

×

10

-2

+20 мкА)

45 Гц...1 кГц± (I·0,04

×

10

-2

+ 20 мкА)± (I·0,04

×

10

-2

+ 20 мкА)

1...5 кГц ± (I·0,1

×

10

-2

+ 50 мкА) ± (I·0,1

×

10

-2

+ 50 мкА)

5...10 кГц ± (I·0,2

×

10

-2

+ 100 мкА) ± (I·0,2

×

10

-2

+ 100 мкА)

10...30 кГц ± (I·0,4

×

10

-2

+ 200 мкА) ± (I·0,4

×

10

-2

+ 200 мкА)

10...45 Гц ± (I·0,18

×

10

-2

+ 100 мкА) ± (I·0,18

×

10

-2

+ 100 мкА)

45 Гц...1 кГц ± (I·0,05

×

10

-2

+ 100 мкА) ± (I·0,05

×

10

-2

+ 100 мкА)

1...5 кГц ± (I·0,6

×

10

-2

+ 1000 мкА) ± (I·0,6

×

10

-2

+ 1000 мкА)

5...10 кГц ± (I·2,5

×

10

-2

+ 5000 мкА) ± (I·2,5

×

10

-2

+ 5000 мкА)

10...45 Гц ± (I·0,18

×

10

-2

+ 100 мкА) ± (I·0,18

×

10

-2

+ 100 мкА)

45 Гц...1 кГц ± (I·0,06

×

10

-2

+ 100 мкА) ± (I·0,06

×

10

-2

+ 100 мкА)

1...5 кГц ± (I·0,6

×

10

-2

+ 1000 мкА) ± (I·0,6

×

10

-2

+ 1000 мкА)

5...10 кГц ± (I·2,5

×

10

-2

+ 5000 мкА) ± (I·2,5

×

10

-2

+ 5000 мкА)

45...100 Гц± (I·0,06

×

10

-2

+ 2000 мкА) ± (I·0,06

×

10

-2

+ 2000 мкА)

3...10,9999 А100 Гц...1 кГц ± (I·0,1

×

10

-2

+ 2000 мкА)± (I·0,1

×

10

-2

+ 2000 мкА)

1...5 кГц± (I·3,0

×

10

-2

+ 2000 мкА)± (I·2,5

×

10

-2

+ 2000 мкА)

45...100 Гц ± (I·0,12

×

10

-2

+ 5000 мкА) ± (I·0,12

×

10

-2

+ 5000 мкА)

11...20,5 А100 Гц...1 кГц ± (I·0,15

×

10

-2

+ 5000 мкА) ± (I·0,15

×

10

-2

+ 5000 мкА)

1...5 кГц± (I·3,0

×

10

-2

+ 5000 мкА)± (I·2,5

×

10

-2

+ 5000 мкА)

Лист № 6

всего листов 12

Пределы допускаемой основной погрешности при

ДиапазонЧастотатемпературе окружающего воздуха (21 ± 2)°С

5522А5520А

В режиме “LCOMP ON” (компенсация включена)

10...100 Гц

29,00...329,99 мкА

100 Гц...1 кГц

0,33...3,2999 мА

100 Гц...1 кГц

3,3...32,999 мА

100 Гц...1 кГц

33...329,99 мА

100 Гц...1 кГц

0,33...2,99999 А

100...440 Гц

11...20,5 А

10...100 Гц

100...1 кГц

± (I·0,25

×

10

-2

+ 0,2 мкА)

± (I·0,6

×

10

-2

+ 0,5 мкА)

± (I·0,25

×

10

-2

+ 0,3 мкА)

± (I·0,6

×

10

-2

+ 0,8 мкА)

± (I·0,08

×

10

-2

+ 4,0 мкА)

± (I·0,2

×

10

-2

+ 10 мкА)

± (I·0,08

×

10

-2

+ 40 мкА)

± (I·0,2

×

10

-2

+ 100 мкА)

± (I·0,12

×

10

-2

+ 200 мкА)

± (I·0,3

×

10

-2

+ 1000 мкА)

± (I·0,12

×

10

-2

+ 2000 мкА)

± (I·1,0

×

10

-2

+ 5000 мкА)

± (I·0,25

×

10

-2

+ 0,2 мкА)

± (I·0,6

×

10

-2

+ 0,5 мкА)

± (I·0,25

×

10

-2

+ 0,3 мкА)

± (I·0,6

×

10

-2

+ 0,8 мкА)

± (I·0,08

×

10

-2

+ 4,0 мкА)

± (I·0,2

×

10

-2

+ 10 мкА)

± (I·0,08

×

10

-2

+ 40 мкА)

± (I·0,2

×

10

-2

+ 100 мкА)

± (I·0,12

×

10

-2

+ 200 мкА)

± (I·0,3

×

10

-2

+ 1000 мкА)

± (I·0,12

×

10

-2

+ 2000 мкА)

± (I·1,0

×

10

-2

+ 5000 мкА)

Примечание:

I – значение воспроизводимого тока

Допустимая частота или ско-

рость заряда-разряда

5522А5520А

Таблица 8 – Электрическая емкость (воспроизведение)

Пределы допускаемой основной

погрешности при температуре

Диапазон

окружающего воздуха (21 ± 2)°С

Разрешение

погрешности

Для заявленной

Т

и

повая

для

спецификации

< 0,5 %

0,01 нФ)0,01 нФ)

10 Гц...10 кГц20 кГц

0,01 нФ)0,01 нФ)

10 Гц...10 кГц30 кГц

0,01 нФ)0,01 нФ)

10...3000 Гц30 кГц

0,01 нФ)+ 0,01 нФ)

10...1000 Гц20 кГц

0,01 нФ)+ 0,01 нФ)

10...1000 Гц8 кГц

0,01 нФ)+ 0,01 нФ)

10...1000 Гц4 кГц

0,03 нФ)+ 0,03 нФ)

10...1000 Гц2,5 кГц

1 нФ)+ 1 нФ)

10...600 Гц1,5 кГц

3 нФ)+ 3 нФ)

10...300 Гц800 Гц

10 нФ)+ 10 нФ)

10...150 Гц450 Гц

30 нФ)30 нФ)

10...120 Гц250 Гц

100 нФ)+ 100 нФ)

10...80 Гц150 Гц

300 нФ)+ 300 нФ)

0…50 Гц80 Гц

1000 нФ)+ 1000 нФ)

0,19...0,3999 нФ

± (С·0,5×10

-2

+ ± (С·0,5×10

-2

+

0,1 пФ

0,4...1,0999 нФ

± (С·0,5×10

-2

+ ± (С·0,5×10

-2

+

0, 1 пФ

1,1...3,2999 нФ

± (С·0,5×10

-2

+ ± (С·0,5×10

-2

+

0,1 пФ

3,3...10,9999 нФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

0,1 пФ

11...32,9999 нФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

0,1 пФ

33...109,999 нФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

1 пФ

110...329,999 нФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

1 пФ

0,33...1,09999 мкФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

10 пФ

1,1...3,29999 мкФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

10 пФ

3,3...10,9999 мкФ

± (С·0,25×10

-2

+ ± (С·0,25×10

-2

100 пФ

11...32,9999 мкФ

± (С·0,4×10

-2

+ ± (С·0,4×10

-2

+

100 пФ

33...109,999 мкФ

± (С·0,45×10

-2

+ ± (С·0,45×10

-2

1 нФ

110...329,999 мкФ

± (С·0,45×10

-2

+ ± (С·0,45×10

-2

1

нФ

0,33...1,09999 мФ

±

(С·0,4

5

×10

-2

+

±

(С·0,45×10

-2

10 нФ

0…20 Гц45 Гц

Лист № 7

всего листов 12

Допустимая частота или ско-

рость заряда-разряда

Пределы допускаемой основной

погрешности при температуре

Диапазон

окружающего воздуха (21 ± 2)°С

5522А5520А

Разрешение

погрешности

Для заявленной

Т

и

повая

для

спецификации

< 0,5 %

1,1...3,2999 мФ

10 нФ

0…6 Гц30 Гц

3,3...10,9999 мФ

100 нФ

0…2 Гц15 Гц

11...32,9999 мФ

100 нФ

0…0,6 Гц7,5 Гц

33...110 мФ

10 мкФ

0…0,2 Гц3 Гц

± (С·0,45×10

-2

+ ± (С·0,45×10

-2

3000 нФ)+ 3000 нФ)

± (С·0,45×10

-2

+ ± (С·0,45×10

-2

10000 нФ)+ 10000 нФ)

± (С·0,75×10

-2

+ ± (С·0,75×10

-2

30000 нФ)+ 30000 нФ)

± (С·1,1×10

-2

+ ± (С·1,1×10

-2

+

100 мкФ) 100 мкФ)

Примечание:

С – значение воспроизводимой емкости

Модель

5522А

5520А

5522А

5520А

Таблица 9 – Мощность переменного тока (диапазон частот: 45 Гц…65 Гц), коэффициент мощ-

ности (РР) = 1.

Пределы допускаемой основной погрешности при температуре окру-

Диапазонжающего воздуха (21 ± 2) °С

напряженияДиапазон силы тока

3,3...8,999 мА9...32,999 мА33...89,99 мА90...329,99 мА

33...329,999 мВ± P·0,14×10

-2

± P·0,1×10

-2

± P·0,14×10

-2

± P·0,1×10

-2

330 мВ...1020 В± P·0,12×10

-2

± P·0,08×10

-2

± P·0,12×10

-2

± P·0,08×10

-2

33...329,999 мВ± P·0,14×10

-2

± P·0,1×10

-2

± P·0,14×10

-2

± P·0,1×10

-2

330 мВ...1020 В± P·0,12×10

-2

± P·0,08×10

-2

± P·0,12×10

-2

± P·0,08×10

-2

0,33...0,8999 А0,9...2,1999 А2,2...4,4999 А4,5...20,5 мА

33...329,999 мВ± P·0,13×10

-2

± P·0,11×10

-2

± P·0,13×10

-2

± P·0,11×10

-2

330 мВ...1020 В± P·0,11×10

-2

± P·0,09×10

-2

± P·0,12×10

-2

± P·0,1×10

-2

33...329,999 мВ± P·0,13×10

-2

± P·0,11×10

-2

± P·0,13×10

-2

± P·0,16×10

-2

330 мВ...1020 В± P·0,11×10

-2

± P·0,09×10

-2

± P·0,12×10

-2

± P·0,19×10

-

2

Примечание:

Р – значение воспроизводимой мощности

Таблица 10 – Режим воспроизведения напряжения на нагрузках 50 Ом, 1 МОм.

Напряжение постоянного токаПрямоугольный сигнал [1]

Нагрузка 50 Ом Нагрузка 1 MОм Нагрузка 50 Ом Нагрузка 1 MОм

Амплитудные характеристики

от ± 1 мВот ± 1 мВ

25 мВ до 109,99 мВ

Диапазонот 0 В до ± 6,6 В от 0 В до ± 130 В

до ± 6,6 В [2]до ± 130 В [2]

ДиапазонРазрешение

1 мВ до 24,999 мВ1 мкВ

10 мкВ

лютнойпогрешностивос-

Разрешающая способность

110 мВ до 2,1999 В100 мкВ

2,2 В до 10,999 В 1 мВ

11 В до 130 В10 мВ

Диапазон регулировкинепрерывная регулировка

Пределыдопускаемойабсо-

± (0,0025 × U

вых

+ ± (0,0005 × U

вых

+ ± (0,0025 × U

вых

± (0,001 × U

вых

+

произведениянапряжения

40 мкВ)40 мкВ)+ 40 мкВ)40 мкВ) [3]

Характеристики частоты прямоугольного сигнала

Диапазон10 Гц до 10 кГц

Пределы допускаемой относитель-

ной погрешности установки частоты± f·2,5 × 10

-6

сигнала прямоугольной формы

Лист № 8

всего листов 12

Примечания:

f – значение частоты прямоугольного сигнала,

U

вых

– значения напряжения сигнала прямоугольной формы

[1] Положительной или отрицательной полярности.

[2] Пиковые значения напряжения.

[3] Для прямоугольного сигнала частоты выше 1 кГц, ± (0,0025 × U

вых

+ 40 мкВ).

Таблица 11 – Режим формирования сигнала с малым временем нарастания.

Пределы допускаемой

4 разряда

Фиксированные точки

амплитуды

Характеристики сигнала на нагрузке 50 Ом

абсолютной погрешности

Время нарастания

£

300 пс

(+ 0 пс / - 100 пс)

Амплитудный диапазон [1]5,0 мВ до 2,5 В± (0,02

×

U

вых

+ 200 мкВ)

Разрешающая способность

по амплитуде

Диапазон регулировки± 10 % относительно фиксирован-

амплитуды ных точек (указаны ниже)

5 мВ, 10 мВ, 25 мВ, 50 мВ, 60 мВ,

80 мВ, 100 мВ, 200 мВ, 250 мВ, 300

мВ, 500 мВ, 600 мВ, 1 В, 2,5 В

Диапазон частот1 кГц до 10 МГц [2]± (f ·2,5 × 10

-6

)

Дрожание границы запуска < 5 пс

до 2 нс< (0,03

×

U

вых

+ 2 мВ)

Выброс и неравномерность2 до 5 нс< (0,02

×

U

вых

+ 2 мВ)

вершины импульса [2] 5 до 15 нс< (0,01

×

U

вых

+ 2 мВ)

после 15 нс < (0,005

×

U

вых

+ 2 мВ)

Скважность45 % до 55 %

Примечания:

f - значение частоты прямоугольного сигнала,

U

вых

– значения напряжения сигнала прямоугольной формы

[1] Пиковые значения напряжения

[2] Выше 2 МГц, время нарастания < 350 пс

Таблица 12 – Режим генератора синусоидального напряжения.

Характеристики синусои-Частотный диапазон

дального напряжения на 50 кГц (опор- от 50 кГц до от 100 МГц до от 300 МГц от 600 МГц до

нагрузке 50 Омная частота)100 МГц300 МГцдо 600 МГц1100 МГц

Амплитудные характеристики (для измерения полосы пропускания осциллографов)

Диапазон [1]от 5 мВ до 5,5 В

от 5

м

В до 3,5

В

диапазона

Разрешающая

< 100 мВ: 3 разряда

способнос

т

ь

³

100 мВ: 4 разряда

Регулиро

в

ка

Непрерывная регулировка

—

±

0,01 × Uза 1 час

ность

Пределы допускаемой аб-

солютной по

г

решности

±

(0,02 × U

вых

±

(0,035 U

вых

+

±

(0,04 × U

вых

+

±

(0,06 × U

вых

±

(0,07 × U

вых

воспроизведения напря-

+ 300 мкВ)300 мкВ)300 мкВ)+ 300 мкВ)+ 300 мкВ)

жения

Неравномерно

с

ть АЧХ

±

(0,015 × U

вых

±

(0,02 × U

вых

+

±

(0,04 × U

вых

±

(0,05 × U

вых

(относительно 50

кГц)

+ 100 мкВ)100 мкВ)+ 100 мкВ)+ 100 мкВ)

Кратковременная неста-

бильность амплитуды

вых

Частотные характеристики

Разрешающая способ-

10 кГц100 кГц

Лист № 9

всего листов 12

Пределы допускаемой

относительной погрешно-

±

f ·2,5 × 10

-6

сти установки частоты

Значения уровня гармонических составляющих синусоидального напряжения

2-ая

г

армони

к

а

£

-33 дБ относительно уровня напряжения основной частоты

3-я и

в

ысшие га

р

мони

к

и

£

-38 дБ относительно уровня напряжения основной частоты

Примечания:

f - значение частоты прямоугольного сигнала,

U

вых

– значения напряжения сигнала прямоугольной формы

[1] Пиковые значения напряжения

маркеров на нагрузке

10 нс

±

(25 + 1000

[1]

× t) × 10 ,

±

2,5 × 10 × t

±

2,5 × 10 × t

Форма сигнала

Синусои-

дальное на-

пряжение

Таблица 13 – Режим формирования временных маркеров.

П

а

р

ам

етры временных

от 50 мс от 100 нс от 20 нс от 1 нс

50 Ом

до 5 с до 20 мс до 50 нс до 5 нс

Пределы допускаемой аб-

солютной погрешности ус-

-6-6

±

2,5 × 10

-6

±

2,5 × 10

-6

тановки периода следова-

×

t ×

t

ния временных маркеров

Пиковая, ме-Меандр или

Меандр или андр, прямо- Меандр или синусоидаль-

пиковая угольная сопиковаяное напряже-

скважностью ние

Уровень напряжения, [2]> 1 В> 1 В> 1 В>1 В> 1 В

Дискретность установки

периода следования вре-1–2–5 от 2 нс до 5с

менных маркеров

Диапазон регулировки пе-

риода следования времен-

³ ±

10 % относительно фиксированной точки (указаны выше)

ных маркеров [3]

Примечания:

t- значение периода следования временных маркеров;

[1] t – установленный период следования в секундах;

[2] Пиковые значения напряжения;

[3] Пределы допускаемой абсолютной погрешности установки периода следования времен-

ных маркеров при плавной регулировке составляют

±

50 × 10

-6

× t

фиксир.

±

(25 × 10

-6

× f + 15 мГц)

Таблица 14 – Режим генератора сигналов сложной формы.

Характеристики генератора сигналов

Прямоугольный, синусоидальный и треуголь-

ный сигнал на нагрузке 50 Ом или 1 МОм

Диапазон

нап яжения

Амплитуда

на 1 МОм: от 1,8 мВ до 55 В

на 50 Ом: от 1,8 мВ до 2,5 В

Пределы допускаемой абсолютной погреш-

ности установки амплитуды сигнала при час-

±

(0,03 × U

вых

+ 100 мкВ)

тоте от 10 Гц до 10 кГц

Дискретность установки амплитуды1–2–5

Пр

е

делы у

с

тановки

р

с

ме

щения постоянного

0 до

±

0,40 × U

вых

[1]

Частота

10 Гц до 100 кГц

4 или 5 разрядов в зависимости от частоты

Диапазон

Разрешающая способность

Пределы допускаемой абсолютной погреш-

trial установки частоты сигнала

Лист № 10

всего листов 12

Примечания:

f - значение частоты выходного сигнала;

U

вых

– значения напряжения выходного сигнала;

[1] Среднеквадратическое значение напряжения смещения и синусоидального напряжения

не должно превышать 30 В

±

(0,05 × τ + 2 нс) [2]

Таблица 15 – Режим генератора импульсов.

Характеристики генератора импульсовПоложительный импульс на нагрузке 50 Ом

Время нарастания и спада < 1,5 нс

Значения устанавливаемых амплитуд2,5 В, 1 В, 250 мВ, 100 мВ, 25 мВ, 10 мВ

Длительность импульса

Диапазон4 нс до 500 нс [1]

Предел допускаемой абсолютной погрешности

установки длительности импульса

Период импульса

Диапазон20 мс до 200 нс (50 Гц до 5 МГц)

Разрешающая способность

4 или 5 разрядов в зависимости от частоты и

длительности

Пределы допускаемой относительной погреш-

ности установки периода в фиксированных точ-

±

2,5 × Т × 10

-6

ках

Примечания:

τ - значение длительности импульса;

Т – значение периода импульса;

[1] Длительность импульса не превышает 40 % от периода.

[2] Погрешность длительности импульса для периодов меньше 2 мкс не нормируется.

50 Ом1 МОм

±

0,001 × R

±

0,001 × R

Таблица 16 – Режим измерения входного сопротивления осциллографа.

Выбор сопротивления входа

осциллографа

Диапазон измерений40 Ом до 60 Ом500 кОм до 15 МОм

Предел допускаемой относительной по-

грешности измерения сопротивления

Примечание:

R - значение входного сопротивления осциллографа

1 МОм

±

(0,05 × С+ 0,5 пФ) [1]

Таблица 17 – Режим измерения входной емкости осциллографа.

Выбор сопротивления входа осцилло-

графа

Диапазон измерений5 пФ до 50 пФ

Предел допускаемой абсолютной по-

грешности измерения емкости

изм

[1] Измерения делаются в течение 30 минут после обнуления. Осциллограф должен быть

подключен как минимум за пять минут до проведения измерений емкости, включая обнуле-

ние.

Таблица 18 – Дополнительные технические характеристики калибраторов.

ПараметрЗначение параметра

Масса, кг, не более 22

Потребляемая мощность, В·А, не более 600

Габаритные размеры, мм 178 × 432 × 473

Рабочие условия эксплуатации:

- температура окружающего воздуха,

°

С

15 – 35

- относительная влажность, %

80

Лист № 11

всего листов 12

Знак утверждения типа

Наносится на титульный лист руководства по эксплуатации типографским способом и на ли-

цевую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.

Наименование

Количество

Комплектность средств измерений

Таблица 19 – Комплектность калибраторов.

Калибратор

Сетевой шнур

Руководство по эксплуатации

Методика поверки

1

Поверка

Осуществляется по документу МП-322/447-2012, «Калибраторы многофункциональные Fluke

5522А (5520А). Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 году.

Перечень основных средств, применяемых при поверке:

-

Осциллограф TDS 3052 (Госреестр № 19295-00);

-

Компаратор напряжений Р3017 (Госреестр № 9706-84), 10 нВ – 10 В; 0,0002 %;

-

Делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000); 0,0002 %;

-

Набор мер электрического сопротивления 0,001 Ом – 100 кОм, КТ 0,002;

-

Вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме

измерения электрического сопротивления 0,1 мОм – 1 ГОм;

-

Милливольтметр В3-60, 10 мкВ – 1000 В, 20 Гц – 100 кГц, 0,035 – 0,2 %;

-

Комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр№

5412-76), ТПН-1, КПП-1 1-го разряда;

-

Мост переменного тока Р5083 (Госреестр № 10321-85), 1 × 10

-16

– 1 Ф,

100 Гц – 100 кГц, 0,02 – 5 %;

-

Частотомер электронно-счетный вычислительный Ч3-64 (Госреестр № 9135-83),

0,01 Гц – 100 МГц,

±

10

-8

× f;

-

Мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ – 1000 В, 20 Гц – 10 кГц,

d

U =

±

0,003 %;

-

Нагрузка коаксиальная Э9-159; КСВН = 1,0

±

0,025;

d

= 1,0 %;

-

Осциллограф стробоскопический вычислительный С9-9 (Госреестр № 8872-82);

-

1 - 18 ГГц; 5 - 200 мВ/дел; (10 пс – 10 мкс)/дел;

-

Вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ - 300 В; 0,01 мА - 1 А;

d

= 0,5 %;

-

Вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ –

100В; 20 Гц - 1 ГГц;

d

= 0,2 %;

-

Измеритель мощности М3-54 (Госреестр № 7058-79); 10-4 -1 Вт; 0,02 - 17,85 ГГц; КСВН=1,15;

-

Набор аттенюаторов ДК2-70(Госреестр № 10692-86); 0 – 12 ГГц;

d

= 0,3 - 1 дБ;

-

Анализатор спектра НР 8596 Е (Госреестр № 16244-97); 9 кГц - -12,8 ГГц;

d

= 2,7 дБ;

-

Магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм – 100 МОм;

d

= 0,02 %;

-

Магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом – 100 кОм;

d

=0,02 %;

-

Мера емкостей Р597 (Госреестр № 2684-70); 1пФ – 1 мкФ;

d

=0,05 – 0,2 %.

Сведения о методиках (методах) измерений

Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации

на калибраторы многофункциональные Fluke 5522А (5520А).

Нормативные и технические документы, устанавливающие требования к калибраторам

-

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схе-

мадля средствизмеренийсилыпостоянного электрического токавдиапазоне 1×10

-16

- 30 А».

Лист № 12

всего листов 12

-

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений посто-

янного электрического напряжения и электродвижущей силы».

-

ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений электрического сопротивления».

-

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная

схема для средств измерений электрической емкости».

-

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие техни-

ческие условия».

-

МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы пере-

менного электрического тока от 1×10

-8

до 25 А в диапазоне частот 20 - 1×10

6

Гц».

-

МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электри-

ческого напряжения до 1000 В в диапазоне частот 1×10

-2

- 3×10

9

Гц».

-

Техническая документация фирмы «Fluke Corporation», США.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Фирма «Fluke Corporation», США

P.O. Box 9090, Everett, WA 98206-9090 USA

Тел. 1-425-446-5500

http://www.fluke.com

Заявитель

Общество с ограниченной ответственностью «ТСМ Коммуникейшн Гес.м.б.Х» (Австрия)

119049, Москва, ул. Коровий Вал, д. 7, стр. 1, пом.6, ком. 1

Тел. (495) 937-36-04

Факс (495) 937-36-02

http://www.tcmcom.ru

Испытательный центр

ГЦИ СИ ФБУ «Ростест-Москва»

117418, г. Москва, Нахимовский проспект, д. 31

Тел. (495) 544-00-00

http://www.rostest.ru

Аттестат аккредитации № 30010-10 от 15.03.2010 г.

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии________________

Ф.В. Булыгин

М.П.

«____»_____________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
25895-03	Калибраторы многофункциональные	ASC300-R, СSC100, СSC200-R	Фирма "Ametek Denmark A/S", Дания	1 год	Перейти
41980-09	Расходомеры воздуха многофункциональные	УКРВ-2	ООО НПП "Доза", г.Москва	1 год	Перейти
54727-13	Компараторы-калибраторы универсальные	КМ300	ООО предприятие "ЗИП-Научприбор", г.Краснодар	1 год	Перейти
40239-08	Компараторы-калибраторы универсальные	КМ300	ООО предприятие "ЗИП-Научприбор", г.Краснодар	1 год	Перейти
21478-01	Счетчики электрической энергии электронные многофункциональные	SL7000	Фирма "Actaris SAS", Франция	10 лет - для класса точности 1; 5 лет - для класса точности 0,5s и 0,2s	Перейти

Заказать поверкуКалибраторы многофункциональные Fluke 5522А (5520A)ГРСИ 51160-12

Заказать поверку
Калибраторы многофункциональные Fluke 5522А (5520A)
ГРСИ 51160-12
