Анализаторы параметров качества электрической энергии UPM, ГРСИ 51131-12
Номер госреестра:
51131-12
Наименование СИ:
Анализаторы параметров качества электрической энергии
Обозначение типа:
UPM
Производитель:
Фирма "Algodue Elettronica s.r.l.", Италия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48034
об утверждении типа средств измерений
лист № 1
всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы параметров качества электрической энергии UPM
Назначение средства измерений
Анализаторы параметров качества электрической энергии UPM (далее – анализато-
ры UPM) предназначены для измерений и регистрации показателей качества электрической
энергии (далее по тексту – ПКЭ) в электрических сетях систем электроснабжения общего
назначения переменного трехфазного (трех и четырех проводных сетей) тока с номинальной
частотой 50 Гц, а так же могут быть использованы как самостоятельно, так и в составе про-
граммно-технических комплексов.
Описание средства измерений
Принцип действия анализаторов основан на аналого-цифровом преобразовании из-
меренных мгновенных значений силы и напряжения электрического тока и их последующей
обработке. При вычислении действующих значений силы и напряжения переменного тока,
активной и реактивной мощности, энергии используется метод истинного среднеквадратиче-
ского значения. При расчетах коэффициентов гармоник используется численный метод бы-
строго преобразования Фурье.
Анализаторы имеют модульную конструкцию, допускающую гибкую комплектацию
по условиям заказчика. Конструктивно блоки выполняются в двух вариантах: для щитового
монтажа (UPM3100) и в переносном исполнении (UPM6100). Анализаторы могут использо-
ваться, для непосредственного подключения к сети 400 В, или для измерений с использова-
нием трансформаторов тока и напряжения, токовых клещей или поясов Роговского.
Анализаторы могут программироваться пользователем для конкретных условий кон-
тролируемой электрической сети. Измерительные входы (вход) подключаются напрямую
или через масштабные преобразователи и имеют гальваническую изоляцию.
Анализаторы имеют встроенную память для сбора данных о количестве потреблен-
ной и/или сгенерированной энергии, регистрации параметров качества электроэнергии и
случаев нарушения электроснабжения, фиксации изменения статуса релейных входов и вы-
ходов. Измеренные, вычисленные и архивные данные могут транслироваться на персональ-
ный компьютер и другие внешние устройства сбора и обработки данных, используя порты
связи RS-232, RS-485, TCP Ethernet, импульсные, аналоговые и релейные выходы. Возможно
применение конвертеров интерфейсов для обработки интерфейсного сигнала.
Для работы в полевых условиях, а также для работы при отключении внешнего пи-
тания переносной анализатор UPM6100 оснащается встроенной аккумуляторной батареей.
В таблице 1 представлены модификации анализаторов.
Таблица 1
Параметр
Конструктивное исполнение
Тип дисплея
Модификация
UPM3100UPM6100
Щитовой Портативный
ЖК
++
++
Применение в трехфазных сетях до 1000 В
Измерение среднеквадратических значений напря-
жения и силы переменного тока
Измерение электрической мощности (полной, актив-
ной, реактивной)
++
лист № 2
всего листов 10
Параметр
Модификация
UPM3100UPM6100
++
+ +
+ +
++
++
++
++
++
Измерение электрической энергии (активной, реак-
тивной, потребляемой, генерируемой, многотариф-
ный учет)
Измерение коэффициента мощности (cosφ)
Измерение частоты
Вычисление коэффициента искажения синусоидаль-
ности кривых тока и напряжения
Измерение коэффициента несимметрии нулевой по-
следовательности
Коэффициентn-ой гармонической составляющей
напряжения (при n от 2 до 50)
Коэффициент n-ой гармонической составляющей то-
ка (при n от 2 до 50)
Встроенные часы
Фиксация отклонения среднеквадратического значе-
ния напряжения и измерение действующего значе-
ния напряжения с шагом полпериода
опцияопция
Программное обеспечение
Идентификационные данные программного обеспечения анализаторов приведены в
таблице 2.
Системное программное обеспечение (встроенное) реализовано аппаратно и являет-
ся метрологически значимым.
Программное обеспечение «Wintool», «Dedalo», «ElectricMA» (внешнее) устанавли-
вается на персональный компьютер и предназначено для настройки работы анализаторов по
интерфейсам RS-232, RS-485и TCP Ethernet и считывания показаний.
Встроенное программное обеспечение анализаторов может быть проверено, уста-
новлено или переустановлено только на заводе-изготовителе с использованием специальных
программно-технических устройств.
Таблица 2
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер
программного
обеспечения)
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Встроенное
md5
Встроенное
61k_hwn_nf.rnd
не ниже 1.29
md5
Внешнее
Wintool
не ниже 3.18
md5
Внешнее
Dedalo SP
не ниже 3.18
md5
Внешнее
Dedalo NET
не ниже 6.14
md5
Внешнее
ElectricMA
не ниже 1.9
md5
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
31k_2do_a2_nf.rn
d
не ниже 1.27
bc8f18e49a1d427a2
4d7ee513da4012d
bf31ce7d622ff6114
7d01f7dbdd0ae0f
d7a700c4bbe5dd4cb
e7440c498933d2c
ce2959c67e91332f1
940945f6166e34c
597b36df0dee40ba6
694cfd0f927c721
c9a30f95a81efdcd40
6583dc04d18549
лист № 3
всего листов 10
Назначение программного обеспечения для различных модификаций анализаторов
приведено в таблице 3.
Таблица 3
Модификация приборов
Наименование
программного обеспечения
31k_2do_a2_nf.rnd
61k_hwn_nf.rnd
Wintool
Dedalo SP
Dedalo NET
ElectricMA
UPM3100
UPM6100
UPM3100 и UPM6100
UPM3100 и UPM6100
UPM3100 и UPM6100
UPM3100 и UPM6100
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений – «С» в соответствии с МИ 3286-2010.
Внешний вид анализаторов различных модификаций представлены на рисунке 1 и
рисунке 2.
Доступ внутрь прибора ограничен заводской этикеткой, блокирующей возможность
открыть прибор.

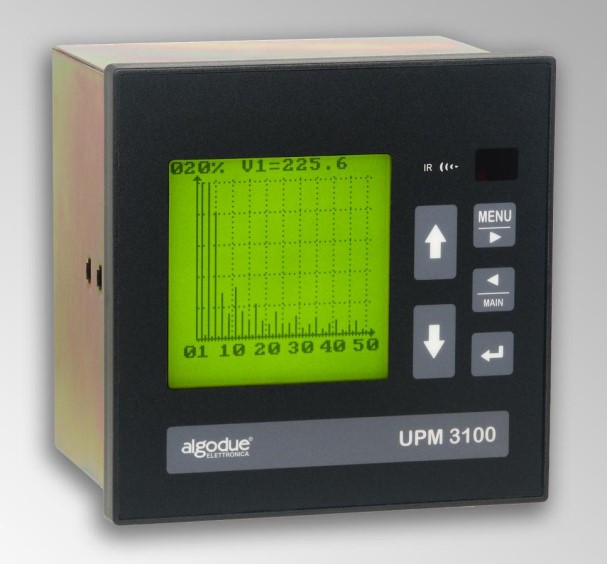

Рисунок 1 – Внешний вид анализаторов модификации UPM3100
лист № 4
всего листов 10

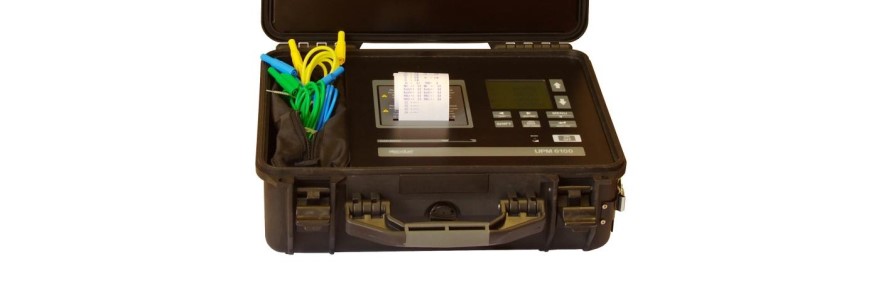

Рисунок 2 – Внешний вид анализаторов модификации UPM6100
Метрологические и технические характеристики
UPM3100UPM6100
±(0,002·U* +
0,0005·U **)
Диапазоны измеряемых величин, технические характеристики, а также пределы до-
пускаемых основных погрешностей измерений приведены в таблице 4.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 4
Технические и метрологиче-
ские характеристики
Диапазонизмерения средне-
квадратических значений на-От 10 до 600От 10 до 600
пряжений переменного тока, В
Пределы допускаемой основ-
ной абсолютной погрешности
измерениясреднеквадратиче-±(0,001·U
изм
* + 0,0003·U
к
**)
изм
ских значений напряжений пе-
к
ременного тока, В
Дополнительнаяпогрешность
измерениясреднеквадратиче-
ских значений напряжений пе-
ременного тока, вызванная из-
менением температуры окру-
жающей среды на каждые 10
ºС в пределах рабочих темпера-
тур, %
±0,04
Приложение к свидетельству № 48034
об утверждении типа средств измерений
лист № 5
всего листов 10
UPM3100
UPM6100
0,15
1 или 5
1, 5 или 20
От 1 до 120
-
1, 2, 3, 10
-
700, 3000
10 (непрерывно) или 100 (в течение 1 с)
±0,09
150
(U
мин
·I
мин
)…(U
макс
·I
макс
)
±(0,015·Q
изм
* + 0,001·Q
к
**)
Технические и метрологиче-
ские характеристики
Максимальная нагрузка измери-
тельного входа по напряжению
на каждую фазу, В·А
Номинальный ток при прямом
измерении, А***
Диапазон измерения силы пере-
менного тока при прямом изме-
рении, % от номинального зна-
чения***
Номинальное напряжение при
измерении тока через токовые
клещи, В
Номинальный ток при измере-
нии с использованием пояса Ро-
говского, А
-40
±(0,001·I
изм
* + 0,0005·I
к
**)± (0,002·I
изм
* + 0,0005·I
к
**)
Зависит от типа применяе-
0,5мых датчиков и от диапа-
зона измерения
±(0,005·P
изм
* + 0,001·P
к
**)±(0,01·P
изм
* + 0,001·P
к
**)
Чувствительность при измере-
нии силы переменного тока с
использованием пояса Роговско-
го, мВ/кА
Перегрузка по измерительным
токовым входам не более, А
Пределы допускаемой основной
абсолютной погрешности изме-
рения среднеквадратических
значений силы переменного то-
ка, А***
Дополнительнаяпогрешность
измерениясреднеквадратиче-
ских значений силы переменно-
го тока, вызванная изменением
температуры окружающей сре-
ды на каждые 10 ºС в пределах
рабочих температур, %
Максимальная нагрузка измери-
тельного trial по току на каж-
дую фазу, В·А
Максимальное напряжение про-
боя изоляции между токовыми
входами, В
Диапазон измерения активной
(реактивной) мощности, кВт
(квар)
Пределы допускаемой основной
абсолютной погрешности изме-
рения активной мощности
(cosφ=1), кВт
Пределы допускаемой основной
абсолютной погрешности изме-
рения реактивной мощности,
лист № 6
всего листов 10
(U
мин
·I
мин
·t)…(U
макс
·I
макс
·t)
±0,01·W
Аизм
*
±0,015·W
Ризм
*
От 0,5 (L) до 0,8 (C)
±0,01·cosφ
изм
*
От 45 до 65
±(0,0005·f
изм
*+ 2 е.м.р.)
От 0 до 999,9
±(0,005·K
I(U)nизм
*+ 1 е.м.р.)
(для 5…120 % конечного значения диапазона измерения
для силы и напряжения переменного тока)
От 0 до 999,9
±(0,01·K
I(U)изм
*+2е.м.р.)
(для 5…120 % конечного значения диапазона измерения
для силы и напряжения переменного тока)
От 0 до 200
Пределы допускаемой абсолют-
ной погрешности измерения ко-
эффициента несимметрии на-
пряжения по нулевой последова-
тельности, %
±(0,02·K
0Uизм
*+2е.м.р.)
UPM3100UPM6100
Технические и метрологиче-
ские характеристики
квар
Диапазон измерения активной
(реактивной) электрической
энергии, кВт·ч (квар·ч)
Пределы допускаемой основной
абсолютной погрешности изме-
рения активной электрической
энергии, кВт·ч
Пределы допускаемой основной
абсолютной погрешности изме-
рения реактивной электрической
энергии, квар·ч
Диапазон измерения коэффици-
ента мощности
Пределы допускаемой основной
абсолютной погрешности изме-
рения коэффициента мощности
Диапазон измерения частоты,
Гц
Пределы допускаемой основной
абсолютной погрешности изме-
рения частоты, Гц
Диапазон измерения коэффици-
ента n-ой гармонической состав-
ляющей тока и напряжения, %
Пределы допускаемой основной
абсолютной погрешности изме-
рения коэффициента n-ой гар-
монической составляющей тока
и напряжения, %
Диапазон измерения коэффици-
ента искажения синусоидально-
сти по току и напряжению, %
Пределы допускаемой основной
абсолютной погрешности изме-
рения коэффициента искажения
синусоидальности по току и на-
пряжению, %
Диапазон измерения коэффици-
ента несимметрии напряжения
по нулевой последовательности,
%
лист № 7
всего листов 10
UPM3100UPM6100
Технические и метрологиче-
ские характеристики
Погрешность встроенных часов±30 ppm
Оптоизолированный RS-232
или RS-485;
Память
FLASH- карта 4 Мб
530
1,3
10
мм****
Цифровой интерфейс
инфракрасный порт;
ОптоизолированныйRS-232
Ethernet
Энергонезависимая
FLASH- память 2 Мб
Максимальнаяпотребляемая
мощность не более, ВА
Входное сопротивление по на-
пряжению не менее, МОм
Наработка на отказ не менее, ч25 000
Средний срок службы не менее,
лет
Габаритные размеры не более,
144×144×110420×340×210
6
Масса не более, кг****0,9(без дополнительных
аксессуаров)
*–U
изм
, I
изм
, P
изм
, Q
изм
, W
Aизм
, W
Pизм
, cosφ
изм
, f
изм
, K
I(U)изм
, K
I(U)nизм
, K
0Uизм
–измеренные значения
напряжения и силы переменного тока, активной, реактивной мощности, активной, реактивной
энергии, коэффициента мощности, частоты, коэффициента искажения синусоидальности тока
(напряжения), коэффициента n-ной гармонической составляющей, коэффициента несиммет-
рии напряжения по нулевой последовательности;
** –U
к
, I
к
, P
к
, Q
к
–конечное значение диапазона измерения напряжения и силы переменного
тока, активной, реактивной мощности;
*** –характеристики токового входа даны для измерителей, использующих трансформаторы
тока в качестве первичных преобразователей. Для расширения диапазона измерения силы пе-
ременного тока возможно использование специальных токовых клещей или колец Роговского.
Кольца Роговского калибруются на заводе вместе с прибором и могут использоваться только
вместе с конкретным прибором. Токовые клещи могут покупаться дополнительно отдельно от
прибора. Диапазоны измерений и погрешность токовых клещей и колец Роговского приведе-
ны в таблице 5;
**** –габаритные размеры и масса даны без использования дополнительных интерфейсных
модулей.
Нормальные условия применения:
- нормальное значение температуры окружающего воздуха плюс 20
°
С. Допускае-
мые отклонения от нормального значения
±
10
°
С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до
795 мм рт.ст.);
- нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения от
нормального значения ± 0,5 Гц.
- нормальное значение напряжение питающей сети переменного тока 220 В. Допус-
каемые отклонения от нормального значения ± 4,4 В.
- коэффициент искажения синусоидальности кривой напряжения питающей сети не
более 5 %.
лист № 8
всего листов 10
Рабочие условия применения:
- температура окружающего воздуха от минус 15 до плюс 60
°
С для UPM3100 и от
минус 10 до плюс 55
°
С для UPM6100;
- относительная влажность воздуха 90 % при температуре окружающего воздуха
плюс 30
°
С;
Электропитание анализаторов модификации UPM3100 осуществляется переменным
напряжением с действующим значением от 65 до 250 В или постоянным напряжением от 90
до 250 В (постоянное напряжении от 19 до 60 В - опция).
Электропитание анализаторов модификаций UPM6100 осуществляется переменным
напряжением с действующим значением от 85 до 250 В или постоянным напряжением от 110
до 250 В, или от встроенного аккумулятора.
Таблица 5
Диапазон
Тип датчикаизмерений,
Погрешность измерений, % от измеренного
А
значения
10-7002
Кольца Роговского
20-30001,5
Токовые клещи 1000 А0,1-1200
0,1 – 10 А10 - 50 А50 – 200 А200 – 1200 А
321,51
,5
20/200 А
0,5- 240
Токовые клещи
0,1 – 24
0,5 – 10 А10 – 40 А
1
40 – 100 А100 – 240 А
3 2,52 1,5
Знак утверждения типа
Знак утверждения типа наносят на корпус анализаторов в виде наклейки или на за-
водскую этикетку и на титульные лист руководства по эксплуатации типографским спосо-
бом.
Комплектность средства измерений
Комплект поставки приборов приведён в таблице 6.
Таблица 6
Наименование
Количество,Примечание
шт.
1
-
-
По требованию заказчика для
UPM6100
1
Для UPM6100
1
1
1
Анализатор параметров качества электриче-
ской энергии UPM
Аксессуары (токовые клещи, пояс Роговского,
считыватель FLASH-карты, встроенный прин-
тер)
Комплект проводов для подключения потен-
циала, зажимов типа «крокодил», проводов
связи и питания
Карта памяти
Руководство по эксплуатации
Методика поверки
Комплект программного обеспечения
(с инструкцией по использованию программ-
ного обеспечения)
1
Для UPM6100
-
По требованию заказчика
Для UPM6100 входит в ком-
плект поставки, для UPM3100
по требованию заказчика
лист № 9
всего листов 10
Поверка
осуществляется в соответствии с документами «Анализаторы параметров качества электри-
ческой энергии UPM. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в
феврале 2012 г. и ГОСТ Р 8.656-2009 «Государственная система обеспечения единства изме-
рений. Средства измерений показателей качества электрической энергии. Методика повер-
ки».
Основные средства поверки и их основные метрологические характеристики приве-
дены в таблице 7.
Таблица 7
Требуемые характеристики
Наименование и тип
средства поверки
Калибратор переменного
тока «Ресурс-К2»
Радиочасы МИР РЧ-01
Диапазон воспроизведения напряжения от 0,01·U
ном
до 1,5·U
ном
при U
ном
равном 220 и 57,7 В, относительная погрешность
± (0,03 + 0,01·(|U
ном
/U - 1|)) %;
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсо-
лютная погрешность ± 0,003 Гц;
Диапазон воспроизведения коэффициента искажения синусои-
дальности кривой напряжения от 0,1 до 30 %, абсолютная по-
грешность
±
((0,015 + 0,005∙K
U
)∙U
ном
/U);
Диапазон воспроизведения коэффициентов несимметрии на-
пряжений по обратной и нулевой последовательностям от 0 до
30 %, абсолютная погрешность ± 0,05 %;
Диапазон воспроизведения коэффициента n-ой гармонической
составляющей напряжения от 0,05 до 30 %, абсолютная по-
грешность ± ((0,01 + 0,005
×
K
U(n)
)
×
U
ном
/U) %;
Диапазон воспроизведения кратковременной и длительной доз
фликера от 0,2 до 20, относительная погрешность ± 1,5 %.
Синхронизация времени ± 1 мкc.
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации на анализатор параметров каче-
ства электрической энергии UPM.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам параметров качества электрической энергии UPM:
1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электричества энергии в системах электроснабжения
общего назначения».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений.
Средства измерений показателей качества электрической энергии. Общие технические тре-
бования».
4. ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений.
Средства измерений показателей качества электрической энергии. Методика поверки».
5. Техническая документация фирмы «Algodue Elettronica s.r. l», Италия.
лист № 10
всего листов 10
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Фирма « Algodue Elettronica s.r. l », Италия.
Адрес: Via Passerine, 3/A, 28010, Fontanedo D`Agogna (NO), Italy.
тел./факс:+39 0322 89864-89307/+39 0322 89871.
E-mail:
.
Website:
.
Заявитель
Общество с ограниченной ответственностью «ЭТК «Джоуль» (ООО «ЭТК «Джо-
уль»), г. Москва.
Адрес: 111141, г. Москва, ул. Электродная, д. 2, стр. 12, 13, 14.
Тел./Факс: (495) 363 18 67.
E-mail:
.
Website:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государствен-
ное унитарное предприятие «Всероссийский научно-исследовательский институт метрологи-
ческой службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«______»________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34836-07 | Система измерения количества и показателей качества нефти №804 ООО "Геойлбент", Южно-Тарасовское месторождение | Нет данных | ЗАО "ИПФ "Вектор", г.Тюмень | 1 год | Перейти |
| 75055-19 | Установка для измерения электрофизических параметров полупроводниковых пластин | CVmap 3093BC | Фирма "Four Dimensions, Inc.", США | 2 года | Перейти |
| 32535-06 | Система информационно-измерительная автоматизированная коммерческого учета электрической энергии ООО "Братский завод ферросплавов" | Нет данных | ООО "Сибмонтажавтоматика", г.Иркутск | 4 года | Перейти |
| 61315-15 | Анализаторы цепей векторные | E5063A | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 81149-20 | Система измерений количества и параметров нефти сырой ОАО "Акмай" на Акташской УПВСН НГДУ "Елховнефть" | Общество с ограниченной ответственностью "Научно-производственная компания "Волга-Автоматика" (ООО НПК "Волга-Автоматика"), с. Шемордан, Республика Татарстан | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
