Амперметры и вольтметры узкопрофильные Ф1730, ГРСИ 51130-12
Номер госреестра:
51130-12
Наименование СИ:
Амперметры и вольтметры узкопрофильные
Обозначение типа:
Ф1730
Производитель:
ОАО "Приборостроительный завод "Вибратор", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48033
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Амперметры и вольтметры узкопрофильные Ф1730
Назначение средства измерений
Амперметры и вольтметры узкопрофильные Ф1730 (далее приборы) предназначены
для измерения силы постоянного тока - модификация Ф1730.ЭА и напряжения постоянного
тока - модификация Ф1730.ЭВ, а также для сигнализации о выходе измеряемой величины из
области заданных значений на объектах использования атомной энергии и других областях
промышленности.
Описание средства измерений
Приборы представляют собой оптоэлектронные показывающие приборы с дискретно-
аналоговым отсчетом и со светодиодным указателем, сигнализирующие о выходе измеряемой
величины из области заданных значений.
Конструктивно приборы выполнены в литом силуминовом корпусе, закрытом сверху
крышкой. Внутри корпуса находятся печатные платы, на которых смонтированы элементы
электрической схемы.
С задней стороны корпуса расположены радиатор и вилка штепсельного разъема, но-
мера контактов и схемы внешних соединений. В верхней передней части корпуса приборов
расположены: трехразрядный цифровой индикатор, кнопки управления и ввода уставок.
С лицевой стороны прибор закрывается наличником, состоящим из стекла и рамки.
Циферблат имеет прорези по количеству светодиодов, входящих в отсчетное устройство.
Отсчётное устройство, размещённое на лицевой панели прибора и имеющее
52 светодиода, состоит из дискретно-аналогового индикатора значений измеряемой величины
и трех уставок, которые могут работать как на повышение, так и на понижение.
Указатель измеряемой величины состоит либо из расположенных рядом двух светя-
щихся светодиодов («зайчик»), либо из непрерывного ряда светящихся светодиодов («стол-
бик»), а указатели значений уставок – из одного светодиода.
Панель управления, состоящая из кнопок управления и трёхразрядного цифрового
индикатора, расположена на крышке прибора.
С помощью кнопок осуществляется вход в меню, контроль и изменение параметров
прибора, включение цифровой индикации, выключение которой происходит через 1 минуту
после завершения работы с ней.
На цифровом индикаторе отображаются численные значения измеряемой величины и
задаваемые параметры.
Принцип действия приборов заключается в преобразовании входного сигнала в
импульсы частоты с помощью преобразователя напряжение-частота. Встроенный микропро-
цессор считает импульсы за время кратное периоду частоты 50 Гц, производит масштабиро-
вание измеряемого сигнала, его сравнение с уставками, хранящимися в памяти, выдает
цифровую информацию в устройство управления индикацией.
Приборы являются программируемыми, их параметры могут изменяться пользовате-
лем в процессе эксплуатации. Для связи с компьютером системы контроля и регулирования
приборы могут иметь последовательный интерфейс RS-485.
В зависимости от варианта исполнения приборы имеют следующие обозначения:
– «ОИАЭ» - приборы, поставляемое на объекты использования атомной энергии;
– «ОП» - приборы, поставляемое на общепромышленные объекты.
При заказе приборов необходимо указать:
1) название и обозначение прибора;
2) диапазон измерения по входному сигналу;
3) диапазон показаний, наименование измеряемой физической величины и способ её
написания на trial – буквами русского или латинского алфавита;
Лист № 2
всего листов 5
4) номинальное напряжение питания;
5) расположение шкалы (вертикальное или горизонтальное);
6) вид упаковки (если она влагозащитная);
7) цвет передней рамки (серый или черный);
8) вид исполнения («ОИАЭ» или «ОП»);
9) степень защиты корпуса по ГОСТ 14254, если она соответствует коду IPX3;
10) обозначение ТУ 4389-0180-05755097-06.
Прибор имеет модификации, для которых приняты следующие обозначения:
Диапазон измерений:
КодДиапазон измерений
01 0 – 50 мкА
020 – 200 мкА
03- 200 – 0 – 200 мкА
04 0 – 1 мА
050 – 2 мА
06 0 – 2,5 мА
07- 2,5 – 0 – 2,5 мА
08 0 – 5 мА
09- 5 – 0 – 5 мА
10 0 – 20 мА
11- 20 – 0 – 20 мА
12 4 – 20 мА
130 – 1 А
14 - 1 – 0 – 1 А
150 – 2 А
16 - 2 – 0 – 2 А
170 – 5 А
18 - 5 – 0 – 5 А
19 0 – 75 мВ
20 0 – 100 мВ
21- 100 – 0 – 100 мВ
22 0 – 1 В
23- 1 – 0 – 1 В
Код Диапазон измерений
240 – 5 В
25- 5 – 0 – 5 В
26 0 – 10 В
27- 10 – 0 – 10 В
28 0 – 15 В
29- 15 – 0 – 15 В
30 0 – 30 В
31- 30 – 0 – 30 В
32 0 – 50 В
33- 50 – 0 – 50 В
34 0 – 75 В
35- 75 – 0 – 75 В
36 0 – 100 В
37- 100 – 0 – 100 В
38 0 – 150 В
39- 150 – 0 – 150 В
40 0 – 250 В
41- 250 – 0 – 250 В
42 0 – 400 В
43- 400 – 0 – 400 В
44 0 – 600 В
45- 600 – 0 – 600 В
46 другой
Ф1730. ХХ – ХХ – ХХ
– XX
Модификация
Ф1730.ЭА - амперметр;
Ф1730.ЭВ - вольтметр.
Напряжение питания:
01 – 6 В переменного тока;
02 – 12 или 24 В постоянного тока;
03 – 220 В переменного тока.
Цвет передней рамки:
01 – серый;
02 – черный.

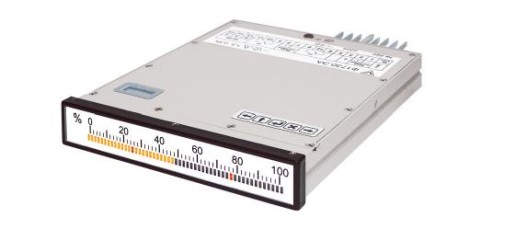

Внешний вид приборов изображен на рисунке 1.
Лист № 3
всего листов 5
← место нанесения пломбы
Рисунок 1 – Амперметры и вольтметры узкопрофильные Ф1730
Пломбирование приборов осуществляется мастикой, закрывающей крепёжные
винты, находящиеся на крышке корпуса.
Программное обеспечение
Исходный код программы хранится во внутренней постоянной памяти микрокон-
троллера, что позволяет производить его идентификацию непосредственно в любой момент
времени.
Идентификационные данные программного обеспечения приведены в табл. 1.
Таблица 1
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного обес-
печения
Ф1730
отсутствует
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
номер версии
отсутствует
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
АЕОB
Алгоритм
вычисления циф-
рового идентифи-
катора программ-
ного обеспечения
CRC16
Метрологически значимая часть программного обеспечения первого (высокого) уров-
ня не оказывает влияния на метрологические характеристики.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» для внутреннего программного обеспечения.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в табл. 2.
Ф1730.ЭА
Ф1730.ЭВ
Таблица 2
Модификация
Диапазон измерений
0 – 50;0 – 200;- 200 – 0 – 200 мкА
0 – 1;0 – 2;0 – 2,5,- 2,5 – 0 – 2,5;0 – 5,- 5 – 0 – 5,
0 – 20; - 20 – 0 – 20; 4 – 20 мА
0 – 1; - 1 – 0 – 1; 0 – 2; - 2 – 0 – 2; 0 – 5; - 5 – 0 – 5 А
0 – 75;0 – 100;- 100 – 0 – 100 мВ
0 – 1,- 1 – 0 – 1,0 – 5,- 5 – 0 – 5,0 – 10,- 10 – 0 – 10,
0 – 15,- 15 – 0 – 15,0 – 30;- 30 – 0 – 30,0 – 50;- 50 – 0 – 50;
0 – 75;- 75 – 0 – 75;0 – 100; - 100 – 0 – 100;
0 – 150;- 150 – 0 – 150;0 – 250;- 250 – 0 – 250;
0 – 400;- 400 – 0 – 400;0 – 600;- 600 – 0 – 600 В
Пределы допускаемой основной приведенной погрешности в процентах от
конечного значения диапазона измерений, а для приборов с нулевой отметкой
внутри диапазона – от суммы модулей конечных значений диапазона измере-
ний, %:
– измерений ±1,5
– срабатывания сигнализации ±0,5
Лист № 4
всего листов 5
от минус 10 до 50
98
от 84 до 106,7
±0,5
±0,25
±0,75
±0,37
Пределы допускаемой дополнительной погрешности, вызванной
изменением температуры окружающего воздуха от нормальной до любой во
всём диапазоне рабочих температур, %/10
°
С:
– измерений
– срабатывания сигнализации
Пределы допускаемой дополнительной погрешности, вызванной влиянием
относительной влажности воздуха 98 % при температуре 35
°
С, %:
– измерений
– срабатывания сигнализации
Рабочие условия эксплуатации:
– температура окружающего воздуха,
°
С
– относительная влажность воздуха при температуре 35
°
С, %
– атмосферное давление, кПа
Параметры электропитания (в зависимости от исполнения):
напряжение постоянного тока, В
12
;
24
+
10 %
+
10 %
-
15 %
-
15 %
напряжение переменного тока частотой (50 ± 3) Гц, В
6
;
220
+
10 %
+
10 %
-
15 %
-
15 %
Потребляемая мощность, В·А, не более:
– указатель измеряемой величины в виде «зайчика»2,5
– указатель измеряемой величины в виде «столбика»6
Степень защиты от твердых тел и воды по ГОСТ 14254IP20;
IPХ3 – по особо-
му заказу
Габаритные размеры, (длина×ширина×высота), мм, не более:
– без скобы160×30×262
– со скобой182×30×270
Масса прибора, кг, не более1,1
Масса скобы, кг, не более0,35
Средняя наработка на отказ, ч, не менее150000
Приборы удовлетворяют требованиям по электромагнитной совместимости, предъявляемым к
группе исполнения IV по ГОСТ Р 50746, критерий качества функционирования – А, и соответст-
вуют требованиям ГОСТ Р 51317.4.2, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ Р 51317.4.5,
ГОСТ Р 51317.4.6 ГОСТ Р 51317.4.11
Знак утверждения типа
наносят на табличку прибора методом пьезоструйной печати, на титульный лист Руководства
по эксплуатации и Паспорт – типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– прибор (в зависимости от заказа)1 шт.;
– Руководство по эксплуатации1 экз.;
– Руководство оператора1 экз.;
– Паспорт1 экз.;
– комплект скобы1 шт.;
– ручка для извлечения прибора из щита1 шт.;
– компакт-диск с программой «Интерфейс»1 шт.
Поверка
осуществляется по методике поверки, изложенной в разделе 6 «Методика поверки», Руково-
дства по эксплуатации 3ПА.399.125 РЭ «Амперметры и вольтметры узкопрофильные Ф1730»,
утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.07.2012 г.
Лист № 5
всего листов 5
Основные средства поверки:
-
калибратор программируемый П320, 0 – 1000 В, 0 – 100 мА, ПГ ±0,01 %;
-
калибратор постоянного тока П321, 0 – 10 А, ПГ ±0,05 %.
Сведения о методиках (методах) измерений
Методика измерений изложена в Руководстве по эксплуатации 3ПА.399.125 РЭ.
Нормативные и технические документы, устанавливающие требования к амперметрам
и вольтметрам узкопрофильным Ф1730
1. ГОСТ 8.022-91 «ГСИ. Государственный поверочный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 30 А».
2. ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная
поверочная схема для средств измерений постоянного электрического напряжения и электро-
движущей силы».
3. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
4. ТУ 4389-0180-05755097-06 «Амперметры и вольтметры узкопрофильные Ф1730.
Технические условия».
5. 3ПА.399.125 РЭ «Амперметры и вольтметры узкопрофильные Ф1730. Руководство
по эксплуатации». Раздел 6 “Методика поверки”.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Россий-
ской Федерации обязательным требованиям.
Изготовитель
Открытое акционерное общество «Приборостроительный завод «ВИБРАТОР»
(ОАО «Приборостроительный завод «ВИБРАТОР»)
Адрес: 194292, г. Санкт- Петербург, 2-й Верхний пер., д. 5 лит. А.
Тел.: (812) 517-99-10, 517-99-16, факс: (812) 517-99-55, 590-95-80.
, e-mail:
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре
под № 30022-10.
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail:
.
Заместитель Руководителя
Федерального агентства по техническому
Регулированию и метрологии
Ф.В.Булыгин
М.П.
«____»___________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 74022-19 | Амперметры и вольтметры аналоговые | АМА и VMA | ООО "Электрорешения", г.Москва | 2 года | Перейти |
| 1113-57 | Амперметры | Э30/2 | Завод "ЗИП", г.Краснодар | Нет данных | Перейти |
| 13903-94 | Миллиамперметры, амперметры и вольтметры | М42200, М42201 | ОАО "Электроприбор", г.Чебоксары | 2 года при 8 час., 1 год при 16 час., 6 мес. при 24 час. работе | Перейти |
| 1999-64 | Амперметры и вольтметры постоянного тока самопишущие | Н349 | Нет данных | Нет данных | Перейти |
| 804-53 | Амперметры | 804 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
