Комплексы измерительно-вычислительные Cabloc, ГРСИ 51120-12
Номер госреестра:
51120-12
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
Cabloc
Производитель:
Фирма "F.BLOCK", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 1004233, 1004234, 1005020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48020
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные Cabloc
Назначение средства измерений
Комплексы измерительно-вычислительные Cabloc (далее – ИВК) предназначены для
измерения сигналов от первичных измерительных преобразователей и формирования уни-
фицированных сигналов силы постоянного тока.
Описание средства измерений
Принцип действия ИВК заключается в преобразовании сигнала, полученного от пер-
вичного измерительного преобразователя, в унифицированный аналоговый токовый сигнал
4-20 мА с последующей его передачей на автоматизированное рабочее место оператора по
линии связи CAN-BUS.
В качестве первичных измерительных преобразователей могут быть использованы
преобразователи расхода Cabloc.
В состав ИВК входят электронный блок с микропроцессором, сеть CAN-BUS и пер-
сональный компьютер c установленным программным обеспечением.
ИВК обеспечивает:
- непрерывное измерение выходных сигналов первичных измерительных преобразо-
вателей;
- передачу измеренных данных на персональный компьютер посредством сети CAN-
BUS;
- отображение полученных параметров в виде числовых значений, гистограмм, трен-
дов, текстов и рисунков.

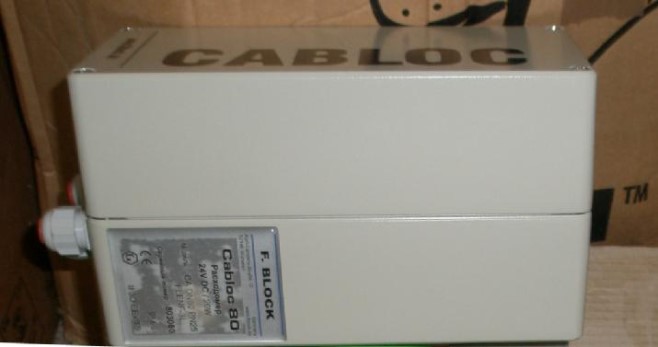

Фото общего вида электронного блока ИВК
Программное обеспечение
Программное обеспечение состоит из встроенного и автономного программного
обеспечения.
Встроенное программное предназначено для обработки измерительной информации
от первичного измерительного преобразователя, формирования выходных сигналов и пере-
дачи данных в персональный компьютер. Программное обеспечение и его окружение явля-
ются неизменными, средства для программирования или изменения метрологически значи-
мых функций отсутствуют. Операционная система, имеющая оболочку доступную пользо-
вателю, отсутствует. Встроенное программное обеспечение может быть установлено или
переустановлено только на заводе-изготовителе с использованием специальных программ-
но-технических устройств.
лист № 2
всего листов 3
Автономное программное обеспечение обеспечивает работу с каналами связи, прием
и обработку данных, а также отвечает за запись данных на сервере и создание резервных
копий баз данных.
Для обеспечения нормального функционирования ИВК и защиты от преднамерен-
ных или непреднамеренных воздействий, в ПО предусмотрена защита информации от не-
санкционированного доступа, с разделением уровней доступа для различных категорий
пользователей, ведется журнал событий, реализован вывод сервисных сообщений об ошиб-
ках.
Таблица 1 – Идентификационные данные по программному обеспечению ИВК
Наименование
программного
обеспечения
Cabloc07
V5.502
0xE3EA
CRC16
Cabloc07
V5.504
0xEF4D
CRC16
Cabloc/Win
V1.310
-
-
Идентификаци-
онное наимено-
вание программ-
ного обеспече-
ния
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Cabloc flow
Meter firmware
Cabloc flow
meter firmware
Cabloc flow
meter firmware
Уровень защиты ПО от непреднамеренных и преднамеренных измененийпо
МИ 3286-2010 - «С».
Метрологические и технические характеристики
от 4 до 20
±0,2
от 4 до 20
±0,6
24±20%
20
240х120х132
Диапазон входных сигналов силы постоянного тока, мА
Пределы допускаемой приведенной погрешности ИВК при преобразо-
вании входного аналогового сигнала в цифровой сигнал, %
Диапазон выходных сигналов силы постоянного тока, мА
Пределы допускаемой приведенной погрешности ИВК при преобразо-
вании цифрового сигнала в выходной аналоговый сигнал, %
Питание от сети постоянного тока:
- напряжение, В
- потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
от минус 40 до плюс 40
до 75
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским мето-
дом и на корпус ИВК в виде наклейки.
Методика поверки
1
Комплектность средства измерений
Таблица 2 – Комплектность
Наименование
Комплекс измерительно-вычислительный
Кол-во
1
Обозначение
Cabloc (в соответствии с заказом)
«Комплекс измерительно-вычисли-
тельный Cabloc. Методика поверки».
Паспорт
1
лист № 3
всего листов 3
Поверка
осуществляется в соответствии с документом МП 51120-12 «Комплексы измерительно-
вычислительные Cabloc. Методика поверки», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ»
в июле 2012 г.
Основные средства поверки:
- калибратор многофункциональный MCX-IIR, от 0 до 52 мА, ±(0,0001·I
изм
+0,003) мА.
Сведения о методиках (методах) измерений приведены в соответствующем разделе пас-
порта.
Нормативные и технические документы, устанавливающие требования к комплексу
измерительно-вычислительному Cabloc
Техническая документация фирмы «F.BLOCK», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Фирма «F.BLOCK», Германия
Karl-Carstens-Strasse 12, D-52146, Würselen, Germany
Tel.: + 49 – 2405 - 40 80 10 – 0, Fax: + 49 – 2405 - 40 80 10 – 10
Заявитель
ЗАО «СЖС Восток Лимитед», г. Москва
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Аттестат аккредитации № 30123-10 от 01.02.2010 г.
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел: (495) 781-48-99
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ___________2012 г.
