Измерители напряжения постоянного тока на основе мезонинных модулей Нет данных, ГРСИ 51117-12
Номер госреестра:
51117-12
Наименование СИ:
Измерители напряжения постоянного тока на основе мезонинных модулей
Обозначение типа:
Нет данных
Производитель:
ООО Фирма "Информтест", г.Москва
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48017
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители напряжения постоянного тока на основе мезонинных модулей
Назначение средства измерений
Измерители напряжения постоянного тока на основе мезонинных модулей (далее –
измерители) предназначены для измерений напряжения постоянного тока.
Описание средства измерений
Измерители представляют собой конструкцию, состоящую из лицевой панели и
прикрепленной к ней печатной платы.
Измерители устанавливаются на носитель мезонинных модулей, и через интерфейсы
стандарта VXI (для модулей типа НМ, НМ-С и НМУ) и стандарта LXI (для устройств типа
MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.
ВкачественосителеймезонинныхмодулейиспользуютсямодулиНМ
ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox
ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.
Принцип действия измерителей заключается в следующем: измеряемое напряжение
поступает на входы инструментального усилителя, усиливается до максимального значения
диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и
передается в буферную память носителя мезонинных модулей.
Количество измерителей, устанавливаемых на один носитель мезонинных модулей:
- до четырех, если в качестве носителей мезонинных модулей используются модули
НМ, НМ-С, НМУ;
- до двух, если в качестве носителей мезонинных модулей используются устройства
MezaBox, MezaBох\Battery 133W-hrs.
Измерители имеют следующие модификации:
МН4И ФТКС.468266.001;
МН8С ФТКС.468266.002;
МН6СВ ФТКС.468266.003.
Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными
измерителями, указанием места нанесения знака утверждения типа и защитой от
несанкционированного доступа, предусмотренной в виде пломбировки винта крепления
верхней крышки устройства, приведены на рисунках 1 и 2.
Внешний вид носителей мезонинныхмодулей типа НМ,НМ-С, НМУ с
установленными измерителями, указанием места нанесения знака утверждения типа и
защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта
крепления защитного кожуха носителя, приведены на рисунке 3.
Внешний вид измерителей приведен на рисунках 4…6.
По условиям эксплуатации измерители удовлетворяет требованиям группы 3 по
ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 ˚С и относительной влажностью
окружающего воздуха от 30 до 80 % при температуре 25 ˚С без предъявления требований по
механическим воздействиям.
Лист № 2
Всего листов 8

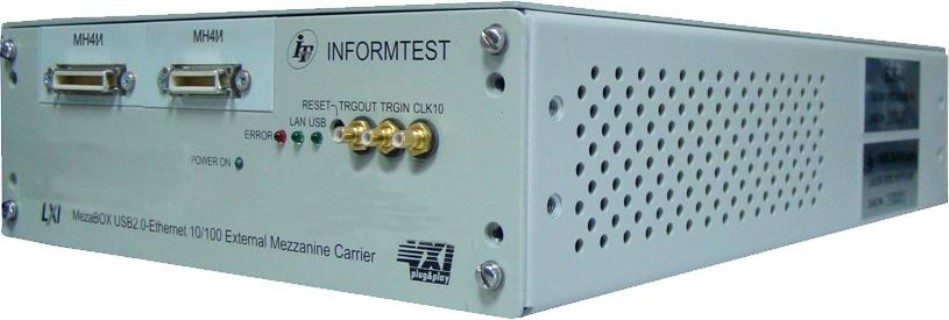

Рисунок 1 – Внешний вид устройства MezaBох с установленными измерителями,
указанием места нанесения знака утверждения типа и местом пломбировки

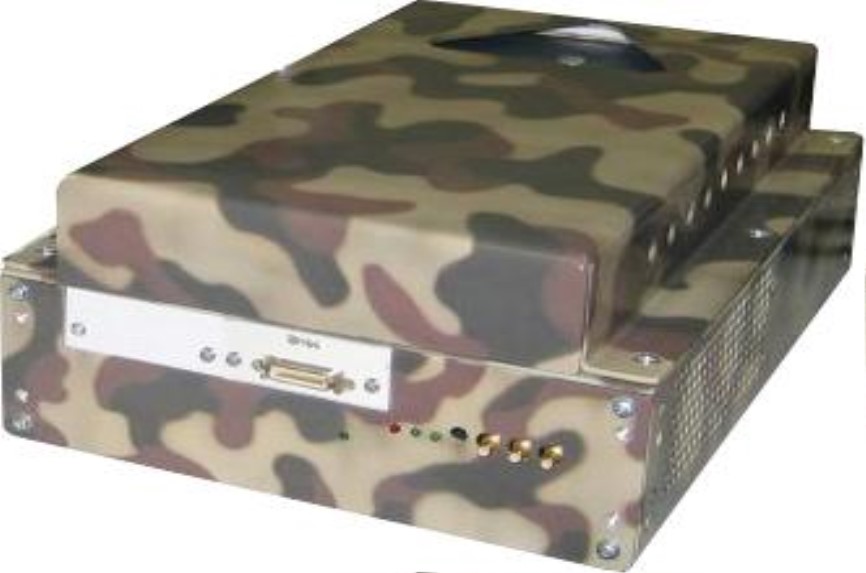

Рисунок 2 – Внешний вид устройства MezaBох\Battery 133W-hrs с установленным
измерителем, указанием места нанесения знака утверждения типа и местом пломбировки
Место нанесения знака
Место пломбировки
Место пломбировки
Место нанесения знака

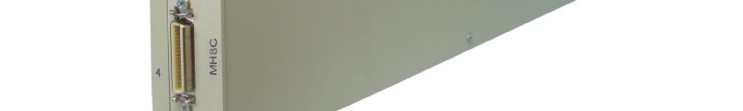

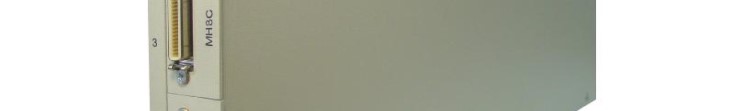

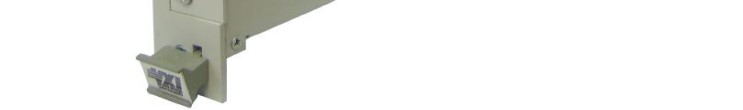

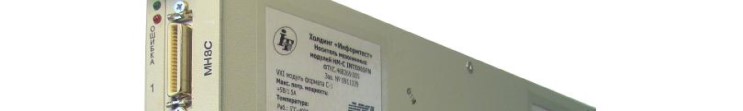

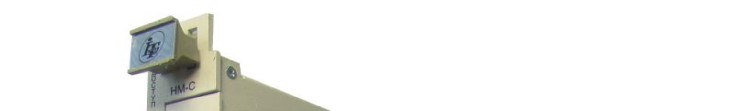

Рисунок 3 – Внешний вид носителя мезонинных модулей типа НМ-С (НМ, НМУ) с
установленными измерителями, указанием места нанесения знака утверждения типа и местом
пломбировки

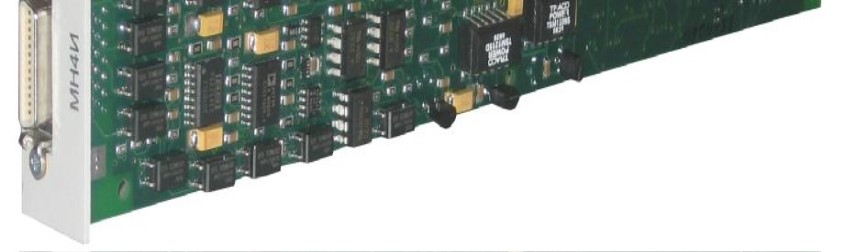

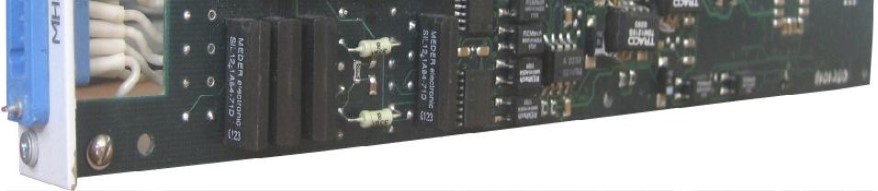

Рисунок 4 – Внешний вид измерителя МН4И ФТКС.468266.001
Лист № 3
Всего листов 8
Место нанесения знака
Место пломбировки
Лист № 4
Всего листов 8

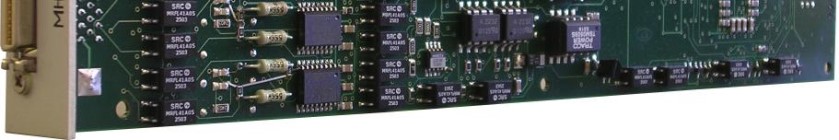

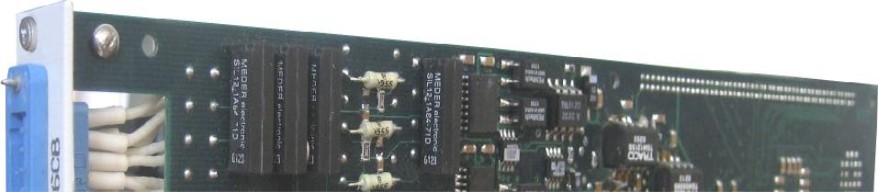

Рисунок 5 – Внешний вид измерителя МН6СВ ФТКС.468266.003

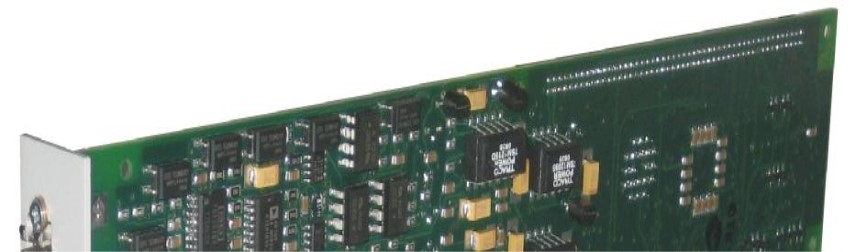

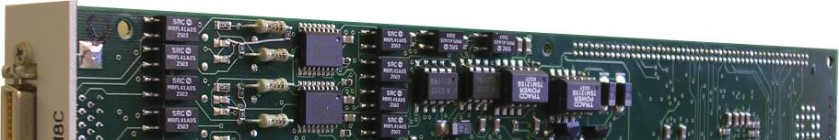

Рисунок 6 – Внешний вид измерителя МН8С ФТКС.468266.002
Программное обеспечение
Программное обеспечение (ПО) для работы с измерителями включает ПО общее и
ПО специальное.
В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2
или выше.
В состав специального ПО входят комплект ПО «VISA» и комплект ПО измерителей
ООО Фирма «Информтест».
Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной
связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями
мезонинных модулей в случае, когда в качестве носителей мезонинныхмодулей
используютсямодулиНМ ФТКС.468269.002,НМ-СФТКС.468269.005, НМУ
ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и
устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в
случае, когда в качестве носителей мезонинных модулей используются эти устройства.
ВкомплектПО«VISA»такжевходитпрограмма«ResourceManager»,
осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в
случае, когда для связи с ПЭВМ используются устройства стандарта VXI.
Комплект ПО измерителей ООО Фирма «Информтест» обеспечивает управление
режимами работы измерителей, а также обеспечивает его информационную связь с носителем
мезонинных модулей.
Лист № 5
Всего листов 8
В комплект ПО измерителей ООО Фирма «Информтест» входят следующие
программы:
- «psm.exe» (для проверки работоспособности носителей мезонинных модулей и
потребляемых по цепям питания токов);
- «p_mn4i.exe» (для проверки метрологических характеристик измерителя МН4И);
- «p_mn8с.exe» (для проверки метрологических характеристик измерителя МН8C);
- «p_mn6sv.exe» (для проверки метрологических характеристик измерителя МН6CВ).
Метрологически значимая часть ПО, входящая в состав комплекта ПО измерителей
ООО Фирма «Информтест», выделена в следующие файлы:
- библиотека математических преобразований МН4И unmn4i_math.dll;
- библиотека математических преобразований МН6СВ unmn6cv_math.dll;
- библиотека математических преобразований МН8С unmn8c_math.dll.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Наименование ПО
Алгоритм
вычисления
идентификато
ра ПО
9191E686
783D1DC7
F95F3128
CRC32
Таблица 1
Идентификационное Номер
наименование ПОверсии ПО
Цифровой
идентификатор
ПО
(контрольная
сумма
исполняемого
кода)
unmn4i_math.dll1.0
unmn6cv_math.dll1.0
Библиотека
математических
преобразований МН4И
Библиотека
математических
преобразований
МН6СВ
Библиотека
математических
преобразований МН8С
unmn8c_math.dll1.0
Метрологически значимая часть ПО измерителей и измеренные данные достаточно
защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных
изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Измерительные каналы напряжения постоянного тока
Диапазоны измерений напряжения постоянного тока, реализованных измерителями
МН4И, В....................................................от минус 0,1 до 0,1; от минус 1 до 1, от минус 10 до 10.
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного
тока для диапазона измерений:
от минус 0,1 до 0,1 В, мВ..............................................................................................................± 0,4;
от минус 1 до 1 В, мВ.......................................................................................................................± 3;
от минус 10 до 10 В, мВ.................................................................................................................± 20.
Количество каналов..............................................................................................................4.
Лист № 6
Всего листов 8
Диапазоны измерений напряжения постоянного тока, реализованных измерителями
МН8С, В.................................................................................. от минус 10 до 10; от минус 50 до 50.
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного
тока для диапазона измерений:
от минус 10 до 10 В, мВ.................................................................................................................± 20;
от минус 50 до 50 В, мВ...............................................................................................................± 100.
Количество каналов..............................................................................................................8.
Диапазон измерений напряжения постоянного тока, реализованный измерителями
МН6СВ, В ............................................................................................................от минус 300 до 300.
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного
тока для диапазона измерений, мВ.............................................................................................± 800.
Количество каналов..............................................................................................................6.
Общие характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС.............................................................от 5 до 40;
- относительная влажность воздуха при температуре 25 ºС, %, не более......от 30 до 80;
- атмосферное давление, кПа........................................................................ от 84 до 106,7.
Потребляемая суммарная максимальная мощность, (Вт), приведена в таблице 2.
Таблица 2
Тип носителя Кол-воустанавливаемых Кол-во устанавливаемых Кол-воустанавливаемых
мезонинныхизмерителей МН4Иизмерителей МН8Сизмерителей МН6СВ
модулей 123 4 123 4 1234
НМ (НМ-С) 20,7 27,1 33,5 39,9 20,3 26,3 32,3 38,3 20,3 26,3 32,3 38,3
НМУ 8,2 14,6 21,0 27,4 7,8 13,8 19,8 25,8 7,8 13,8 19,8 25,8
MezaBox12,418,8--12,018,0--12,018,0--
MezaBох\
Battery12.418,8--12,018,0--12,018,0--
133W-hrs)
НМУ)
Суммарная масса, кг, приведена в таблице 3.
Таблица 3
Тип носителя Кол-воустанавливаемых Кол-воустанавливаемых Кол-воустанавливаемых
мезонинныхизмерителей МН4Иизмерителей МН8Сизмерителей МН6СВ
модулей 123 4 123 4 1 234
НМ (НМ-С,
2,132,262,392,52 2,125 2,252,3752,5 2,125 2,25 2,3752,5
MezaBox2,132,26--2,125 2,25--2,125 2,25--
MezaBох\
Battery3,433,56--3,433,56--3,325 3,55--
133W-hrs)
Габаритные размеры (длина
´
ширина
´
высота), мм, не более:
- измерителей................................................................................................................270
´
50,8
´
22;
- носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,
НМУ ФТКС.468269.003................................................................................................262 × 30 × 369;
- носителя мезонинных модулей – устройства MezaBox ФТКС.469133.006.......196 × 66,5 × 315;
- носителя мезонинных модулей – устройства MezaBох\Battery 133W-hrs
ФТКС.469133.006-01...................................................................................................196 × 102 × 315.
Лист № 7
Всего листов 8
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в
виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной
графики.
Комплектность средства измерений
В комплект поставки входят: измеритель, носитель мезонинных модулей (по заказу),
комплект ЗИП-О, комплект эксплуатационной документации, приведенные в таблице 4.
Таблица 4
Обозначение
ФТКС.468269.002
ФТКС.468269.003
ФТКС.468269.005
ФТКС.469133.006
Наименование
НМ
НМУ
НМ-С
MezaBox
ФТКС.469133.006-01
ФТКС.468266.001
ФТКС.468266.002
ФТКС.468266.003
ФТКС.85001-01
MezaBох\Battery 133W-hrs
Измеритель напряжения постоянного тока МН4И
Измеритель напряжения постоянного тока МН8С
Измеритель напряжения постоянного тока МН6СВ
Комплект ПО модулей Информтест
Комплект эксплуатационных документов
Поверка
осуществляетсяпоразделу5«Поверка»Руководствапоэксплуатации
ФТКС.468261.002 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны
России» 27.02.2012 г.
Средства поверки:
- для измерителей МН4И ФТКС.468266.001: вольтметр универсальный В7-54/3
(рег. № 15250-96), диапазон измерений напряжения постоянного тока от 0 до 20 В, пределы
допускаемой приведенной (к верхнему пределу (к ВП)) погрешности измерений ± 0,0015 %;
- для измерителейМН8C ФТКС.468266.002: вольтметр универсальный В7-54/3
(рег. № 15250-96), диапазон измерений напряжения постоянного тока от 0 до 200 В, пределы
допускаемой приведенной (к ВП) погрешности измерений ± 0,003 %;
- для измерителей МН6CB ФТКС.468266.003: вольтметр универсальный В7-54/3
(рег. № 15250-96), диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы
допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока
± 0,2 %).
Сведения о методиках (методах) измерений
Измерители напряжения постоянного тока на основе мезонинных модулей.
Руководство по эксплуатации ФТКС.468261.002 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям
напряжения постоянного тока на основе мезонинных модулей
ГОСТ 22261-94. Средства измерений электрических и магнитных величин.
ФТКС.468261.002 ТУ «Измерители напряжения постоянного тока на основе
мезонинных модулей. Технические условия».
Лист № 8
Всего листов 8
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям при измерениях и контроле электрических величин, а
также регистрации и отображения результатов контроля при проведении электрических
испытанийобъекта контроляна предприятиях,производящихиэксплуатирующих
технические объекты.
Изготовитель
Общество с ограниченной ответственностью Фирма «Информтест» (ООО Фирма
«Информтест»), г. Москва, г. Зеленоград
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд,
д. 4, этаж 6, помещ. XIV, ком. 8
Тел/Факс: (495) 983-10-73
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации № 30018-
10 от 05.08.2011 г.
141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«____» _______________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 4073-74 | Измерители полного сопротивления | М4124 | Завод "Мегомметр", Украина, г.Умань | Нет данных | Перейти |
| 26100-03 | Трансформаторы тока | TC, TCH, TCM, TCB | Фирма "Circutor Grup", Испания | 8 лет | Перейти |
| 51619-12 | Трансформаторы напряжения | TJP 7 | Фирма "ABB s.r.o. PPMV Brno", Чехия | 8 лет | Перейти |
| 52236-12 | Трансформатор напряжения | НКЛ-220-10 УХЛ4 | ОАО "Производственный комплекс ХК Электрозавод", г.Москва | 5 лет | Перейти |
| 40473-17 | Трансформаторы тока | Т-0,66УЗ | ОАО "Минский электротехнический завод им.В.И.Козлова", Беларусь, г.Минск | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
