Номер госреестра:
51059-12
Наименование СИ:
Преобразователи измерительные
Обозначение типа:
PR
Производитель:
Фирма "PR Electronics A/S", Дания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к Свидетельству № 47954
об утверждении типа средств измерений
Лист № 1
Всего листов 19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные PR
Назначение средства измерений
Преобразователи измерительные (далее преобразователи) - предназначены для
преобразования аналоговых и цифровых выходных сигналов от первичных измерительных
преобразователей с целью передачи сигналов измерительной информации о состоянии
технологических параметров вторичной части измерительной системы.
Описание средства измерений
Принципработыпреобразователейоснованнапреобразованиисигналов,
поступающих оттермопреобразователей сопротивления,термоэлектрических
преобразователей, устройствсчастотным иимпульснымвыходными сигналами,
измерительных мостов, потенциометров, устройств с нормированным аналоговым сигналом
постоянного тока и напряжения в унифицированный электрический выходной сигнал
постоянного тока или напряжения, в частотный или импульсный выходной сигнал, а также в
цифровой сигнал для передачи по HART-протоколу или в цифровой сигнал промышленной
сети PROFIBUS-PA, Foundation Fieldbus и иных протоколов.
Некоторые модели преобразователей поддерживают возможность получения
информации об измеряемой величине в виде цифровой индикации на персональном
компьютере, на переносном пульте дистанционного управления или на дисплее,
устанавливаемом по заказу потребителя на корпусе преобразователя.
Конструктивно преобразователи представляют собой единообразные конструкции
прямоугольной или круглой (в зависимости от модели) формы, внутри которых
смонтированы измерительные цепи преобразования, усиления, а также цепи питания и
сигнализации.
Модельный ряд преобразователей содержит как аналоговые и дискретные модули,
так и модули со связью по информационной шине.
Пример расшифровки условного обозначения типоисполнений преобразователей:
Программное обеспечение
Преобразователиимеютвстроенное (Микропрограмма) ивнешнее (PReset)
программное обеспечение (ПО). Доступ к параметрам и данным со стороны интерфейсов
связи защищен паролями на чтение и программирование. Метрологические коэффициенты и
заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Встроенное ПО (Микропрограмма) – внутренняя программа микроконтроллера
предназначенадляобеспечениянормальногофункционированияпреобразователя,
управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически
значимым. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) преобразователейпредприятием-изготовителем и недоступна для
пользователя.
Внешнее программное обеспечение PReset, устанавливаемое на персональный
компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать,
и сохранять результаты измерений.
PR 2204
идентификационный номер модели
серия преобразователя
Лист № 2
всего листов 19
Идентифика-
ционное
наименование
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
Уровень защиты от непреднамеренных и преднамеренных изменений – «С» в
соответствии МИ 3286-2010.
Таблица 1 – Характеристики ПО
Наименование
программного
обеспечения
Внешнее
Встроенное
PReset
Микропрограмма
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
6.01.1005
-
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
--
-
-

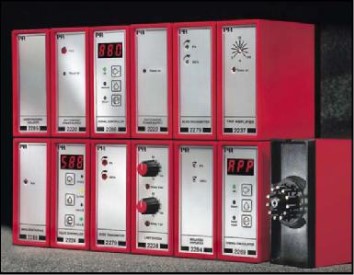

Рис.1 Внешний вид преобразователей измерительных PR серий 2, 3, 4 соответственно.

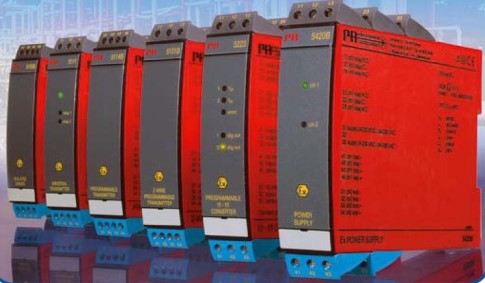

Рис.2 Внешний вид преобразователей измерительных PR серии 5.
Места пломбирования
Места пломбирования
Лист № 3
всего листов 19
Рис.3 Внешний вид преобразователей измерительных PR серии 6.

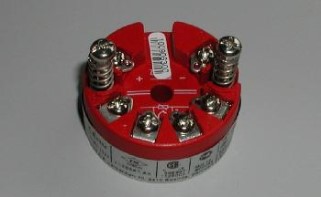

Рис.4 Внешний вид преобразователей измерительных PR серии 9.
Метрологические и технические характеристики
МодельПитание
Основные метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2 – Метрологические характеристики преобразователей
№Диапазон входногоДиапазонПогреш-Масса,
п/п сигнала выходного сигнала ность
1
кг
переменного
тока частотой 50
от 0 до 20 мА
постоя
т 19,2 до 300
переменного
тока частотой 50
ТермопреобразователиСила постоянногоот 19,2 до 300 В
сопротивления:
2
тока: постоянного
Pt100; Pt1000; Ni100от 0 до 20 мАтока;
12202
СопротивлениеНапряжение
±0,1%от 21,6 до 253 В0,15
постоянного тока: постоянного тока:
от 0 до 10 кОмот 0 до 10 В
(60) Гц
Сила постоянного тока:
Сила
тока:
нногоо
постоянного
В
от 0 до 20 мА тока;
22204
Напряжение постоянногоНапряжение
±0,1%от 21,6 до 253 В0,16
тока: постоянного тока:
от 0 до
10 Вот 0 до
10 В
(60) Гц
Напряжение переменного Напряжение от
32220тока частотой 50 (60 Гц):постоянного тока:±0,1%измерительного0,425
от 21,6 до 253 В от 4,75 до 25,2 В канала
Места пломбирования
Места пломбирования
Лист № 4
всего листов 19
Модель
4
2222
±0,1%
5
2223
±0,1%
6
2224
Напряжение
постоянного тока:
от 9,1 до 28,3 В
±0,1%
7
2229
Напряжение
постоянного тока:
от 4,5 до 26,4 В
±0,1%
8
2231
Напряжение переменного
тока частотой 50 (60 Гц):
от 0 до 250 В
Релейный выход
500 В·А
±0,35%
9
2237
Релейный выход
300 В·А
±0,1%
10
2238
Релейный выход
300 В·А
±0,1%
11
2240
±0,1%
12
2255
Сила постоянного
тока:
от 0 до 20 мА
±0,1%
№
п/п
Диапазон
выходного сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Напряжение
постоянного тока:
от 14,25 до 25,2 В
Напряжение
постоянного тока:
от 4,75 до 25,2 В
от
измерительного0,21
канала
от
измерительного0,4
канала
от 9,6 до 28,8 В
постоянного0,13
тока
от
измерительного0,17
канала
Диапазон входного
сигнала
Напряжение постоянного
тока:
от 0 до 10 В
Сила постоянного тока:
от 0 до 20 мА
Напряжение переменного
тока частотой 50 (60 Гц):
от 102,4 до 253 В
Напряжение переменного
тока частотой 50 (60 Гц):
от 21,6 до 253 В
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от минус10 до плюс 10 В
Напряжение переменного
тока частотой 50 (60 Гц):
от 0 до 28 В
Напряжение постоянного
тока:
от 0 до 40 В
Сила постоянного тока:
от 0 до 1 А
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,175
переменного тока
частотой 50
(60) Гц
от 19,2 до 28 В
постоянного0,11
тока
от 19,2 до 28 В
постоянного0,125
тока
Напряжение
постоянного тока:
от 12 до 24 В
Частота:
от 0 до 1 кГц
Сила постоянного тока:
от 0,8 до 50 мА
Напряжение постоянного
тока:
от 0,8 до 24 В
Сила постоянного тока:
от 0,8 до 50 мА
Напряжение постоянного
тока:
от 0,8 до 24 В
Напряжение переменного
тока частотой 50 (60 Гц):
от 97,75 до 253 В
Частота:
от 0 до 20 кГц
Сила постоянного тока:
от 1,2 до 2,1 мА;
от 0,2 до 7 мА;
от 4,5 до 6,2 мА
от
измерительного0,6
канала
от 19,2 до 28 В
постоянного тока
0,125
Лист № 5
всего листов 19
Модель
Питание
Напряжение постоянного
тока:
от 0,1 до 0,2 В;
от 1,2 до 1,7 В;
от 4 до 7 В
Релейный выход
300 В·А
Напряжение постоянного
тока:
от минус 40
до плюс 100 мВ
±0,1%
0,13
Сопротивление
постоянного тока:
от 0 до 10 кОм
Релейный выход
300 В·А
±0,1%
0,13
Сила постоянного
тока:
от 4 до 20 мА
±0,1%
0,12
Сила постоянного
тока:
от 0 до 20 мА
±0,1%
0,16
Напряжение постоянного
тока:
от 0 до 24 В
±0,1%
0,12
Напряжение
постоянного тока:
от 0 до 10 В
±0,1%
0,165
±0,1%
0,24
№
п/п
Диапазон входного
сигнала
Погреш-
ность
1
Масса,
кг
Диапазон
выходного сигнала
Напряжение
постоянного тока:
от 0 до 10 В
132261
от 19,2 до 28 В
постоянного тока
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
142271
от 19,2 до 28 В
постоянного тока
152273
от 10 до 35 В
постоянного тока
162279
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сопротивление
постоянного тока:
от 0 до 10 кОм
Напряжение переменного
тока частотой
от 40 до 400 Гц:
от 0 до 250 В
Сила переменного тока
частотой от 40 до 400 Гц:
от 0 до 1 А
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В
переменного тока
частотой 50
(60) Гц
172281
от 19,2 до 28 В
постоянного тока
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 0 до 20 мА
182284
192285
Сила постоянного тока:
от минус 50
до плюс 50 мА
Напряжение постоянного
тока:
от минус 250
до плюс 250 В
Сила постоянного тока:
от 0 до 4 мА;
от 0 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В
переменного тока
частотой 50
(60) Гц
от
измерительного
канала
Лист № 6
всего листов 19
Модель
20
2286
Релейный выход
500 В·А
±0,1%
21
2288
Частота:
от 0 до 10 кГц
Частота:
от 5 до 10 кГц
±0,1%
Сила постоянного
тока:
от 0 до 20 мА
22
2289
±0,1%
23
2914
±0,1%
0,95
24
3103
Сила постоянного тока:
от 0 до 20 мА
±0,05%
0,7
Сила постоянного тока:
от 0 до 20 мА
25
3104
±0,05%
0,7
Сила постоянного тока:
от 0 до 20 мА
26
3105
±0,2%
0,7
27
3108
Сила постоянного тока:
от 0 до 20 мА
±0,05%
0,7
Сила постоянного тока:
от 0 до 20 мА
28
3109
±0,05%
0,7
№
п/п
Диапазон входного
сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон
выходного сигнала
Напряжение
постоянного тока:
от 0 до 10 В
Термопреобразователи
сопротивления:
2
Pt100
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
от 19,2 до 28 В
постоянного0,14
тока
от 19,2 до 28 В
постоянного0,115
тока
от 19,2 до 28 В
постоянного0,13
тока
Термопреобразователи
сопротивления:
2
Pt100
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
Термопреобразователи
сопротивления:
2
Pt100
от 8 до 35 В
постоянного тока
от 16,8 до 31,2 В
постоянного тока
Напряжение постоянного
тока:
от 0 до 10 В
от 16,8 до 31,2 В
постоянного тока
Напряжение постоянного
тока:
от 0 до 10 В
от 16,8 до 31,2 В
постоянного тока
от 16,8 до 31,2 В
постоянного тока
Напряжение постоянного
тока:
от 0 до 10 В
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 4 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 0 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
от 16,8 до 31,2 В
постоянного тока
Лист № 7
всего листов 19
Модель
Сила постоянного
тока:
от 0 до 20 мА
29
3114
Напряжение
постоянного тока:
от 0 до 10 В
±0,1%
0,7
30
3185
Сила постоянного тока:
от 0 до 20 мА
±0,1%
31
3186
Сила постоянного тока:
от 0 до 20 мА
±0,1%
32
3532
±0,2%
0,15
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 0 до 10 В
33
4114
Релейный выход
500 В·А
±0,1%
34
4116
Сила постоянного
тока:
от 0 до 20 мА
±0,1%
0,17
№
п/п
Диапазон
выходного сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон входного
сигнала
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;
Ni50; Ni100; Ni120;
Ni1000
Термопары:
3
B, E, J, K, L, N, R, S,T
Сопротивление
постоянного тока:
от 0 до 100 кОм
от 16,8 до 31,2 В
постоянного тока
от
измерительного0,7
канала
от
измерительного0,7
канала
Сила постоянного
тока:
от 0 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
от 19,2 до 28 В
постоянного тока
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,145
переменного тока
частотой 50
(60) Гц
Напряжение постоянного
тока:
от 12 до 230 В
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;
Ni50; Ni100; Ni120;
Ni1000
Термопары:
3
B, E, J, K, L, N, R, S,T
Сопротивление
постоянного тока:
от 0 до 100 кОм
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В
переменного тока
Лист № 8
всего листов 19
Модель
Напряжение
постоянного тока:
от 0 до 10 В
Релейный выход
500 В·А
35
4131
От 0 до 25000Гц
±0,1%
Сила постоянного
тока:
от 0 до 20 мА
36
4222
Напряжение
постоянного тока:
от 0 до 10 В
±0,1%
37
5102
±0,1%
0,17
№
п/п
Диапазон
выходного сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,17
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,155
переменного тока
частотой 50
(60) Гц
Диапазон входного
сигнала
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;
Ni50; Ni100; Ni120;
Ni1000
Термопары:
3
B, E, J, K, L, N, R, S,T
Сопротивление
постоянного тока:
от 0 до 100 кОм
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;
Ni50; Ni100; Ni120;
Ni1000
Термопары:
3
B, E, J, K, L, N, R, S,T
Сопротивление
постоянного тока:
от 0 до 100 кОм
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 10 В
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;
Ni50; Ni100; Ni120;
Ni1000
Термопары:
3
B, E, J, K, L, N, R, S,T
Сопротивление
постоянного тока:
от 0 до 100 кОм
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сила постоянного
тока:
от 0 до 20 мА
от 19,2 до 28 В
постоянного тока
Лист № 9
всего листов 19
Модель
Сила постоянного тока:
от 0 до 20 мА
38
5104
Напряжение постоянного
тока:
от 0 до 10 В
Напряжение
постоянного тока:
от 0 до 10 В
±0,1%
Сила постоянного тока:
от 0 до 20 мА
39
5105
Напряжение постоянного
тока:
от 0 до 10 В
Напряжение
постоянного тока:
от 0 до 10 В
±0,1%
40
5106
Сила постоянного тока:
от 4 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
±0,1%
41
5107
Сила постоянного тока:
от 4 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
±0,1%
Сила постоянного
тока:
от 0 до 20 мА
42
5114
Напряжение
постоянного тока:
от 2 до 10 В
±0,05%
43
5115
±0,05%
0,225
№
п/п
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон входного
сигнала
Сопротивление
постоянного тока:
от 0 до 10 кОм
Диапазон
выходного сигнала
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
тока:
от 0 до 20 мА
Сила постоянного
тока:
от 0 до 20 мА
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,225
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,225
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,246
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,26
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,225
переменного тока
частотой 50
(60) Гц
Сила постоянного тока:
от 0 до 100 мА
Напряжение постоянного
тока:
от минус 150
до плюс 150 мВ;
от 0 до 250 В
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
B, E, J, K, L, N, R, S, T
Сопротивление
постоянного тока:
от 0 до 10 кОм
Сила постоянного тока:
от 0 до 100 мА
Сила постоянного
тока:
от 19,2 до 300 В
постоянного
Лист № 10
всего листов 19
Модель
Напряжение
постоянного тока:
от 2 до 10 В
Сила постоянного тока:
от 0 до 100 мА
Напряжение
постоянного тока:
от 2 до 10 В
44
5116
Релейный выход
500 В·А
±0,05%
45
5131
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
46
5202
Частота:
от 0 до 5 кГц
Релейный выход
100 В·А
±0,1%
№
п/п
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон
выходного сигнала
от 0 до 20 мА
Диапазон входного
сигнала
Напряжение постоянного
тока:
от минус 150
до плюс 150 мВ;
от 0 до 250 В
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
B, E, J, K, L, N, R, S, T
Сопротивление
постоянного тока:
от 0 до 10 кОм
тока;
от 21,6 до 253 В
переменного тока
частотой 50
(60) Гц
Сила постоянного
тока:
от 0 до 20 мА
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,235
переменного тока
частотой 50
(60) Гц
Напряжение постоянного
тока:
от минус 2,5
до плюс 2,5 В;
от 0 до 250 В
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
B, E, J, K, L, N, R, S, T
Сила постоянного тока:
от 0 до 100 мА
Напряжение постоянного
тока:
от минус 2,5
до плюс 2,5 В;
от 0 до 250 В
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
B, E, J, K, L, N, R, S, T
от 7,5 до 35 В
постоянного тока 0,195
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,23
переменного тока
частотой 50
(60) Гц
Лист № 11
всего листов 19
Модель
47
5203
Напряжение постоянного
тока:
от 4 до 7 В
Напряжение
постоянного тока:
от 10 до 22 В
±0,1%
48
5223
Частота:
от 0 до 20 кГц
±0,1%
49
5225
Частота:
от 0 до 20 кГц
±0,1%
50
5331
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,05
51
5333
Сила постоянного
тока:
от 4 до 20 мА
±0,1%
0,05
52
5334
±0,05%
0,05
№
п/п
Диапазон входного
сигнала
Диапазон
выходного сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,23
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,25
переменного тока
частотой 50
(60) Гц
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 2 до 10 В
Частота:
от 0 до 1000 Гц
Релейный выход
500 или 100 В·А
Сила постоянного
тока:
от 0 до 20 мА
Напряжение
постоянного тока:
от 2 до 10 В
Частота:
от 0 до 1000 Гц
Релейный выход
500 или 100 В·А
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,19
переменного тока
частотой 50
(60) Гц
от 7,5 до 35 В
постоянного тока
от 8 до 35 В
постоянного тока
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 5 кОм
Напряжение постоянного
тока:
от минус 12
плюс 150 мВ
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сопротивление
постоянного тока:
от 0 до 10 кОм
Термопары:
3
E, J, K, L, N, T, B, R, S
Сила постоянного
тока:
от 7,5 до 35 В
постоянного тока
Лист № 12
всего листов 19
Модель
53
5335
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,05
54
5336
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,05
55
5337
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,05
56
5343
±0,05%
0,05
57
5350
Напряжение
постоянного тока:
от минус 200
до плюс 200 мВ
±0,05%
0,055
№
п/п
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон
выходного сигнала
от 4 до 20 мА
от 8 до 35 В
постоянного тока
от 8 до 35 В
постоянного тока
от 8 до 35 В
постоянного тока
Сила постоянного
тока:
от 4 до 20 мА
от 8 до 35 В
постоянного тока
Диапазон входного
сигнала
Напряжение постоянного
тока:
от минус 12
плюс 150 мВ
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сопротивление
постоянного тока:
от 0 до 7 кОм
Термопары:
E, J, K, L, N, T, B, R, S
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сопротивление
постоянного тока:
от 0 до 7 кОм
Термопары:
3
E, J, K, L, N, T, B, R, S
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сопротивление
постоянного тока:
от 0 до 7 кОм
Термопары:
3
E, J, K, L, N, T, B, R, S
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Сопротивление
постоянного тока:
от 0 до 100 кОм
Термопреобразователи
сопротивления:
2
Pt25; Pt1000;
Ni25…Ni1000;
Cu10…Cu100
от 9 до 35 В
постоянного тока
Лист № 13
всего листов 19
Модель
58
5420
±0,1%
59
5531
Сила постоянного тока:
от 3,6 до 23 мА
Дисплей:
от 0 до 9999 ед.
±0,1%
Сила постоянного
тока:
от 0 до 20 мА
60
5714
Релейный выход
500 В·А
±0,1%
Сила постоянного
тока:
от 0 до 20 мА
61
5715
Релейный выход
500 В·А
±0,1%
62
5725
±0,1%
0,23
№
п/п
Диапазон
выходного сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон входного
сигнала
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 100 кОм
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Напряжение постоянного
тока:
от 19,2 до 300 В
Напряжение переменного
тока частотой 50 (60 Гц):
от 21,6 до 253 В
Сила постоянного
тока:
от 0 до 28 мА
Напряжение
постоянного тока:
от 0 до 18 В
от
измерительного0,215
канала
от
измерительного0,15
канала
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,23
переменного тока
частотой 50
(60) Гц
от 19,2 до 300 В
постоянного
тока;
от 21,6 до 253 В0,26
переменного тока
частотой 50
(60) Гц
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 100 кОм
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 12 В
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 100 кОм
Сила постоянного тока:
от 0 до 20 мА
Напряжение постоянного
тока:
от 0 до 12 В
Сила постоянного тока:
от 0 до 10 мА
Сила постоянного
тока:
от 19,2 до 300 В
постоянного
Лист № 14
всего листов 19
Модель
63
6185
Сила постоянного тока:
от 0 до 23 мА
±0,1%
64
6331
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,185
65
6333
Сила постоянного
тока:
от 4 до 20 мА
±0,1%
0,185
66
6334
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,185
67
6335
±0,05%
0,185
№
п/п
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон
выходного сигнала
от 0 до 20 мА
Диапазон входного
сигнала
Напряжение постоянного
тока:
от минус 0,05
плюс 6,5 В
Частота:
от 0 до 50 кГц
тока;
от 21,6 до 253 В
переменного тока
частотой 50
(60) Гц
Релейный выход
500 В·А
Сила постоянного
тока:
от 0 до 23 мА
от
измерительного0,23
канала
от 7,2 до 35 В
постоянного тока
от 8 до 35 В
постоянного тока
от 7,2 до 35 В
постоянного тока
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 10 кОм
Напряжение постоянного
тока:
от минус 12
плюс 150 мВ
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Сопротивление
постоянного тока:
от 0 до 10 кОм
Термопреобразователи
сопротивления:
2
Pt100; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 10 кОм
Напряжение постоянного
тока:
от минус 12
плюс 150 мВ
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 10 кОм
Сила постоянного
тока:
от 4 до 20 мА
от 7,2 до 35 В
постоянного тока
Лист № 15
всего листов 19
Модель
68
6336
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,185
69
6337
Сила постоянного
тока:
от 4 до 20 мА
±0,05%
0,185
70
6350
Напряжение
постоянного тока:
от минус 200
до плюс 200 мВ
±0,1%
0,185
71
9106
Сила постоянного тока:
от 3,5 до 23 мА
±0,1%
0,265
№
п/п
Диапазон
выходного сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
от 7,2 до 35 В
постоянного тока
от 7,2 до 35 В
постоянного тока
Диапазон входного
сигнала
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 10 кОм
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 10 кОм
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Термопреобразователи
сопротивления:
2
Pt100; Pt1000; Ni100;
Ni1000; Cu10
Термопары:
3
E, J, K, L, N, T, B, R, S
Сопротивление
постоянного тока:
от 0 до 10 кОм
Напряжение постоянного
тока:
от минус 800
плюс 800 мВ
Сила постоянного тока:
от 4 до 20 мА
от 9 до 35 В
постоянного тока
Сила постоянного
тока:
от 3,5 до 23 мА
Релейный выход
62,5 В·А
от 19,2 до 300 В
постоянного тока
Лист № 16
всего листов 19
Модель
72
9107
Сила постоянного тока:
от 3,5 до 23 мА
±0,1%
0,185
73
9113
Термопары:
3
E, J, K, L, N, T, B, R, S
Сила постоянного
тока:
от 0 до 20 мА
±0,1%
0,265
№
п/п
Диапазон входного
сигнала
Погреш-
ность
1
Питание
Ма
сс
а,
кг
Диапазон
выходного сигнала
Сила постоянного
тока:
от 3,5 до 23 мА
Релейный выход
62,5 В·А
от 19,2 до 300 В
постоянного тока
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;
Ni50; Ni100; Ni120;
Ni1000
от 19,2 до 300 В
постоянного тока
Ni1000
до 20
от 19,2 до 300 В
0 до 5 кГ500 В·А
постоянного тока
тока:
62,5 В·А
постоянного тока
Релейный выход
500 В·А
от 187 до 264 В
24 Вканала
Термопреобразователи
сопротивления:
2
Pt10; Pt20; Pt50; Pt100;
Pt200; Pt250; Pt300;
Pt400; Pt500; Pt1000;Сила постоянного
749116Ni50; Ni100; Ni120;
от 0
тока:
мА
±0,1%
постоянного тока
0,265
Термопары:
3
E, J, K, L, N, T, B, R, S
Сила постоянного тока:
от 0 до 20 мА
75 9202
от
Частота:
ц
Релейный выход
±0,1%
от 19,2 до 300 В
0,185
76 9203 На
пряжение постоянного
Релейный выход
±0,1%
от 19,2 до 300 В
0,185
от 2 до 10 В
Напряжение постоянногоот
779410тока:±0,5%измерительного0,14
от 21,6 до 26,4 В канала
Напряжение постоянного
то
к
а:
Напряжениеот
789420
Напряжение переменного
постоянного тока±0,5%измерительного0,7
тока частотой 50 (60 Гц):
от 85 до 132 В
1
Пределы допускаемой основной приведенной погрешности преобразования.
2
Диапазон значений входного сопротивления постоянного тока, соответствующий типу термопреобразователя
сопротивления, приведен в таблице 3.
3
Диапазон значений входного напряжения постоянного тока, соответствующий типу термопары, приведен в
таблице 4.
Лист № 17
всего листов 19
Ni1000
Таблица 3 – Выходные значения термопреобразователей сопротивления
Тип термопреобразователя Диапазон измерения Диапазон входного
сопротивления температуры, °С сопротивления, Ом
Pt10; Pt20; Pt25, Pt50; Pt100;
Pt200; Pt250; Pt300; Pt400;от минус 200 до плюс 850от 18,52 до 390,48
Pt500; Pt1000
Ni25, Ni50;
Ni100;
Ni120;
от минус 60 до плюс 180от 69,45 до 223,21
Cu10…Cu100от минус 180 до плюс 200от 20,53 до 185,60
Тип термопары
Таблица 4 – Выходные значения термопар
Диапазон измерения
температуры, °С
Bот 0 до 1820
Eот минус 100 до плюс 1000
Jот минус 100 до плюс 1200
Kот минус 180 до плюс 1372
Lот минус 200 до плюс 900
Nот минус 180 до плюс 1300
Rот минус 50 до плюс 1760
Sот минус 50 до плюс 1760
Tот минус 200 до плюс 400
Диапазон входного
напряжения, мВ
от 0 до 13,820
от минус 5,237
до плюс 76,373
от минус 8,095
до плюс 69,553
от минус 6,458
до плюс 54,886
от минус 9,488
до плюс 66,466
от минус 3,766
до плюс 47,513
от минус 50
до плюс 21,101
от минус 0,236
до плюс 18,693
от минус 6,258
до плюс 20,872
от минус 20 до плюс 60
80,5×35,5×84,5
84,5×35,5×80,5
70×121×25
Значение
от 0 до плюс 70
от минус 40 до плюс 60
от минус 40 до плюс 85
80
от 650 до 800
Таблица 5 – Технические характеристики преобразователей
Характеристика
Рабочие условия применения,:
- температура, °С:
для моделей: 2202, 2204, 2220, 2222, 2223, 2224, 2229, 2231, 2237,
2238, 2240, 2255, 2261, 2271, 2273, 2279, 2281, 2284, 2285, 2286,
2288, 2289, 3532, 4114, 4116, 4131, 4222, 5102, 5104, 5104, 5105,
5106, 5106, 5107, 5114, 5115, 5116, 5131, 5132, 5202, 5203, 5223,
5225, 5343, 5420, 5531, 5714, 5715, 5725, 6185, 9106, 9107, 9113,
9116, 9202,9203, 9410, 9420
для модели 2914
для моделей: 6331, 6333, 6334, 6335, 6350
для моделей: 5331, 5333, 5334, 5335, 5350
- относительная влажность при 25 °С, %
- атмосферное давление, мм рт.ст.
Габаритные размеры (В×Ш×Г), мм:
для моделей: 2202, 2204, 2220, 2222, 2223, 2224, 2229, 2237, 2238,
2240, 2255, 2261, 2271, 2273, 2279, 2284, 2285, 2288, 2289
для моделей: 2231, 2281, 2286
для модели 2914
Лист № 18
всего листов 19
109×23,5×104
109×23,5×130
Значение
113×6×115
70×61×33
48×96×120
110×54×114
Характеристика
для моделей: 3103, 3104, 3105, 3108, 3109, 3114, 3185, 3186
для модели 3532
для моделей: 4114, 4116, 4131, 4222, 6185, 6331, 6333, 6334, 6335,
6336, 6337, 6350, 9106, 9107, 9113, 9116, 9202, 9203, 9410
для моделей: 5102, 5104, 5105, 5106, 5107, 5114, 5115, 5116, 5131,
5202, 5203, 5223, 5225, 5420
для моделей: 5531, 5714, 5715, 5725
для модели 9420
Габаритные размеры (диаметр×высота), мм:
для моделей: 5331, 5333, 5334, 5335, 5336, 5337, 5343, 5350
Средняя наработка на отказ, не менее, ч
Срок службы, не менее, лет
44×20
438 000
50
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на
прибор клеится наклейка с изображением знака утверждения типа.
Комплектность средства измерений
Таблица 6 - Комплектность
№ п/пНаименование изделияКол-во
1

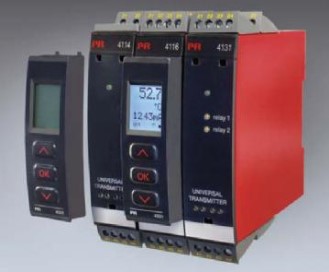

Преобразователь измерительный PR
1 шт.
2 Программное обеспечение PReset
1 шт.
3 Руководство по эксплуатации совмещенное с паспортом
1 экз.
4 Методика поверки
1 экз.
Поверка
осуществляется по документу МП 51059-12 «Преобразователи измерительные PR. Методика
поверки», утвержденным ФГУП «ВНИИМС» в январе 2012 г.
Калибратор
универсальный 9100
от 0 до 1050 В;
от 0 до 20А;
от 0 до 400 МОм;
от 0 Гц до 10 МГц
0,004 %;
0,01 %;
0,01 %;
0,0025 %;
Мультиметр
цифровой Keithley 2002
от 0 до 1000 В;
от 0 до 20 мА
0,002 %
0,005 %
Частотомер электронно-
счетный Ч3-85/3R
от 0,00014 Гц до 150 МГц
±5×10
-9
%
Основные средства поверки представлены в таблице 5.
Таблица 5
Средства измеренийДиапазон измеренийПогрешность
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Преобразователи
измерительные PR. Руководство по эксплуатации»
Лист № 19
всего листов 19
преобразователям
Нормативныедокументы,устанавливающиетребованияк
измерительным PR
ГОСТ 22261-94«Средстваизмеренийэлектрическихимагнитныхвеличин.Общие
технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного тока в диапазоне 1·10
-16
… 30 А»
ГОСТ 8.027-01 «ГСИ. Государственная поверочная схема для средств измерений постоянного
электрического напряжения и электродвижущей силы»
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электрического сопротивления»
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и
частоты»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001«ГСИ.Термопары.Номинальныестатическиехарактеристики
преобразования»
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
PR electronics A/S, Дания
Адрес: Lerbakken 10, DK-8410 Rønde, Denmark
Телефон: 86 37 26 77; Факс: 86 37 30 85
Сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 67263-17 | Системы оптические измерительные с модулями оптического рефлектометра | SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули) | Фирма "Viavi Solutions Deutschland GmbH", Германия | 1 год | Перейти |
| 41509-09 | Машины координатно-измерительные | Multi GAGE | Компания "Hexagon Metrology", Швейцария | 1 год | Перейти |
| 30337-05 | Аппараты измерительные для анализа кислорода | АК-М1 | ОАО "Стеклоприбор", Украина, г.Червонозаводское | Первичная поверка при вводе в эксплуатацию | Перейти |
| 7849-89 | Преобразователи измерительные взрывозащищенные | Сапфир-22ВН | ПО "Теплоконтроль", г.Казань | 1 год | Перейти |
| 51059-12 | Преобразователи измерительные | PR | Фирма "PR Electronics A/S", Дания | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
