Номер госреестра:
50992-12
Наименование СИ:
Тахометры
Обозначение типа:
3500/50
Производитель:
Фирма "Bently Nevada, Inc.", США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47867
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Тахометры 3500/50
Назначение средства измерений
Тахометры 3500/50 (далее тахометры) предназначены для измерения частоты
сигналов, формируемых первичными преобразователями, и расчета на основе этой
информации частоты вращения объекта.
Описание средства измерений
Тахометры являются измерительными модулями, предназначенными для работы
в составе комплекса измерительно-вычислительного для мониторинга работающих
механизмовBN-3500(рег.№Госреестра15540-07).Тахометрыявляются
микропроцессорными приборами, управляемыми встроенными микроконтроллерами.
Принцип действия тахометров основан на измерении за предустановленное время
среднего значения частоты следования выходных импульсов первичных преобразователей
по подключенным тахометрическим каналам, расчете на основе этих измерений частоты
вращения объекта и/или его углового ускорения и формирования командных сигналов,
предназначенных для управления внешними устройствами (например, устройством
аварийной остановки турбины). Пересчет частоты следования импульсов первичного
преобразователявчастотувращенияосуществляетсянаосновемасштабного
коэффициента, задаваемого оператором перед началом измерений.
Конструктивнотахометрывыполненыввидеэлектронныхмодулей,
размещаемых в фирменном шасси комплекса BN-3500, предназначенном для крепления в
19-дюймовую стойку. Электропитание тахометров осуществляется от блока питания
входящего в состав шасси.
Тахометры имеют четыре исполнения, отличающиеся способом подключения
внешних первичных преобразователей и наличием защитных барьеров искробезопасного
подключения датчиков.
Рис. 1 Схема пломбировки от несанкционированного доступа
Пломба
лист № 2
всего листов 5

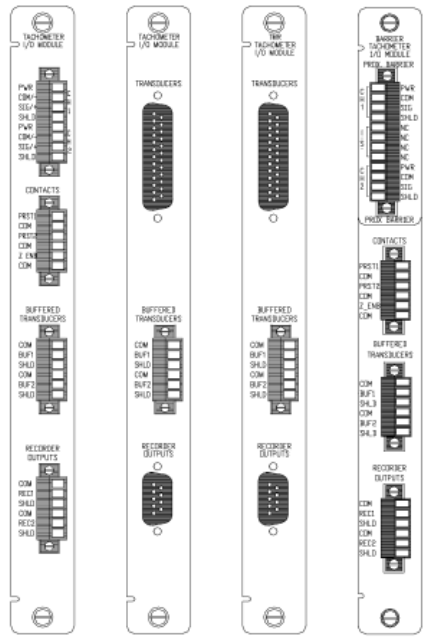

Вид спередиВид сзади (разные исполнения)
Рис. 2 Общий вид тахометров 3500/50.
Программное обеспечение
Программное обеспечение, используемое для управления тахометрами и
получения результатов измерений, подразделяется на встроенное и внешнее. Встроенное
программное обеспечение реализует функциональность систем, устанавливается на этапе
изготовления и в процессе эксплуатации изменено быть не может. Специализированное
внешнее программное обеспечение функционирует под управлением операционных
систем Microsoft Windows и обеспечивает
-
задание и получение значений всех функциональных параметров;
-
отображение результатов измерений и состояния реле;
-
архивирование и печать конфигураций системы.
Защита от несанкционированного доступа осуществляется многоуровневой
парольной системой. Пароль уровня пользователя, используемый при эксплуатации
системы, дает права доступа, которые не позволяют изменять настроечные параметры,
влияющие на метрологические характеристики.
лист № 3
всего листов 5
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Алгоритм
вычисления
цифрового
идентифика-
тора
программного
обеспечения
Конфигурационное
ПО 3500
3500
Номер
версии
(идентифи-
кационный
номер)
программ-
ного
обеспече-
ния
2.0
3001183342
CRC32
Влияние программного обеспечения на метрологические характеристики учтено
при нормировании метрологических характеристик.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «С» по МИ 3286–2010.
Метрологические и технические характеристики
0,0167 – 20000
255
1 – 99999
±9999
Диапазон измеряемых частот выходного сигнала
первичного преобразователя, Гц
Количество событий (импульсов выходного сигнала
первичного преобразователя) на один оборот, не более
Диапазон измеряемых частот вращения, об/мин
Диапазон измеряемых угловых ускорений, об/мин
2
Пределы допускаемой погрешности измерений
частоты вращения
в диапазоне 1 – 100 об/мин, об/мин
±0,1
±1
±0,01
±20
от –30 до +65
в диапазоне 100 – 10000 об/мин, об/мин
в диапазоне 10000 – 99999 об/мин, %
Пределы допускаемой абсолютной погрешности
измерений углового ускорения, об/мин
2
Рабочие условия эксплуатации
Температура,
°
С
Относительная влажность, %, не более
Габаритные размеры, мм, не более
Масса, кг, не более
95 (без конденсации)
242х25х242
1
Срок службы, лет
20
Знак утверждения типа
Знак утверждения типа наносится корпус тахометра (на наклейку) несмываемой
краской и на титульный лист Руководства по эксплуатации типографским способом.
лист № 4
всего листов 5
Методика поверки
МП 253-106-2011
Комплектность средства измерений
НаименованиеКол.
Примечание
Тахометр 3500/501 шт.
Руководство по эксплуатации1 экз.
поставке в один
1 экз. в каждый
При одновременной
1 экз.адрес, но не менее
транспортный ящик
Поверка
осуществляется по методике поверки МП 253–106–2011 «Тахометры 3500/50. Методика
поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в октябре
2011 г.
Основные средства поверки: генератор сигналов произвольной формы 33220A,
диапазон частот от 1 мкГц до 20 МГц, относительная погрешность воспроизведения
частоты 10
-5
.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Тахометры 3500/50. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к
тахометрам 3500/50
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технические условия».
2. Техническая документация фирмы «Bently Nevada Inc», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Trial «Bently Nevada Inc», США
Адрес: 1617 Water Street Minden, Nevada 89423, USA
Tel +1 (775) 782 3611, Fax +1 (775) 215 2876
Заявитель
ООО «ДжиИ Рус»
Адрес: 123317, г. Москва, Пресненская наб., д. 10
Тел.: (495) 739-6811 Факс: (495) 739-6811
лист № 5
всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-
10.
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Тел. (812)251-76-01, факс (812)713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«__»_________2012 г.
