Приложение к свидетельству № 47846
об утверждении типа средств измерений
Лист № 1 Trial
листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры универсальные В7-53М
Назначение средства измерений
Вольтметры универсальные В7-53М предназначены для измерения постоянных
напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока,
электрического сопротивления, частоты переменного напряжения (периода).
Вольтметры универсальные В7-53М применяются при ремонте, настройке и разработке
электро- и радиотехнических устройств и систем, для исследовательских лабораторий, учебных
классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого
применения.
Прибор рассчитан как на автономное использование, так и на работу в составе
автоматизированных систем с интерфейсом стык С2 (RS232).
Описание средства измерений
Вольтметры универсальные В7-53М (далее – вольтметры) представляют собой
настольные многофункциональные цифровые измерительные приборы общего назначения.
На лицевой панели вольтметров расположены функциональные кнопки, входные гнезда,
предназначенные для присоединения измерительных проводов и подключения их к измеряемой
сети, жидкокристаллический цифровой дисплей. Включение и выключение вольтметров
осуществляется выключателем сети, выбор режимов измерения осуществляется при помощи
функциональных кнопок. На задней панели вольтметров расположены предохранитель, разъём
питания, вывод заземления, интерфейс RS232.
В вольтметрах применяется метод преобразования измеряемого параметра в
напряжение и его измерение с помощью аналого-цифрового преобразователя (АЦП). Выбор
режима производится в зависимости от вида измеряемого параметра. Источником измеренных
данных может быть АЦП или внутренний таймер микроконтроллера, с помощью которого
определяется значение частоты. Прибор имеет изолированный от корпуса «плавающий» вход.
Управлениеработойвольтметраосуществляетсяоднокристальным
микроконтроллером. Микроконтроллер считывает данные из АЦП, измеряет частоту сигналов,
управляет всеми измерительными процессами и алгоритмами, считывает данные клавиатуры,
выводит показания на индикатор, генерирует звуки и организует обмен через интерфейс RS232.
Он выполняет все вычислительные операции (обработка данных, цифровая фильтрация,
формирование констант при калибровке, цифровая калибровка и линеаризация) и анализ
состояния прибора. Непосредственно к портам микроконтроллера подключен индикатор,
клавиатура и звонок. Микроконтроллер производит установку режимов измерения и пределов
(состояния измерительной схемы), формируя сигналы управления реле и электронными
ключами.

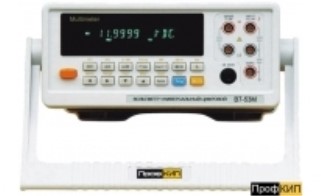

Рисунок 1 - Фотография общего вида вольтметров универсальных В7-53М
Лист № 2
Всего листов 8
Метрологические и технические характеристики
Таблица 1 - Основные метрологические характеристики при измерении напряжения
постоянного тока.
Скорость
считывания
Входное
сопротивление
Пределы допускаемой основной пог-
решности измерений при Т
к
= 23 ± 5 °С
Разрядность
шкалы
119,999
1010,00
119,999
1010,00
ПределРазрешение
100,000 мВ1 мкВ
(0,020 %
U
изм
+ 0,008 %
U
уст
) В
119,999
1,00000 В10 мкВ> 10 ГОм
(0,010 %
U
изм
+ 0,004 %
U
уст
) В
1,19999
100,000 В1 мВ
Низкая10,0000 В100 мкВ
(0,010 %
U
изм
+ 0,004 %
U
уст
) В
11,9999
1000,00 В10 мВ
10 МОм
(0,010 %
U
изм
+ 0,004 %
U
уст
)
В
± 1 %
(0,010 %
U
изм
+ 0,004 %
U
уст
)
В
100,000 мВ1 мкВ
(0,020 %
U
изм
+ 0,015 %
U
уст
) В
119,999
1,00000 В10 мкВ>10 ГОм
(0,010 %
U
изм
+ 0,008 %
U
уст
) В
1,19999
100,000 В1 мВ
Средняя10,0000 В100 мкВ
(0,010 %
U
изм
+ 0,008 %
U
уст
) В
11,9999
1000,00 В10 мВ
10 МОм
(0,010 %
U
изм
+ 0,008 %
U
уст
)
В ± 1 %
(0,010 %
U
изм
+ 0,008 %
U
уст
)
В
100,00 мВ10 мкВ
(0,02 %
U
изм
+ 0,04 %
U
уст
) В
119,99
1,0000 В100 мкВ> 10 ГОм
(0,02 %
U
изм
+ 0,02 %
U
уст
) В
1,1999
100,00 В10 мВ
Высокая10,000 В1 мВ
(0,02 %
U
изм
+ 0,02 %
U
уст
) В
11,999
1000,0 В100 мВ
10 МОм
(0,02 %
U
изм
+ 0,02 %
U
уст
) В
119,99
± 1 %
(0,02 %
U
изм
+ 0,02 %
U
уст
) В
1010,0
Примечания: U
уст
– установленное значение выходного напряжения;
U
изм
– измеренное значение выходного напряжения.
Лист № 3
Всего листов 8
в режиме
Разрядность
шкалы
Скорость
Т
= 23 ± 5 °С
119,999
1,19999
11,9999
119,999
757,50
119,999
1,19999
11,9999
Таблица 2 – Основные метрологические характеристики вольтметров
измерения напряжения переменного тока
Пределы допускаемой основной
считывания
ПределРазрешениеЧастотапогрешности измерений при
к
Низкая 100,000 мВ 1 мкВ 10…20 Гц
(1,5 %
U
изм
+ 0,1 %
U
уст
)
В
20…50 Гц
(0,5 %
U
изм
+ 0,1 %
U
уст
) В
50 Гц…20 кГц
(0,1 %
U
изм
+ 0,1 %
U
уст
) В
20…50 кГц
(0,3 %
U
изм
+ 0,15 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,15 %
U
уст
)
В
1,trial В10 мкВ10…20 Гц
(1,5 %
U
изм
+ 0,1 %
U
уст
) В
20…50 Гц
(0,5 %
U
изм
+ 0,1 %
U
уст
) В
50 Гц…20 кГц
(0,1 %
U
изм
+ 0,1 %
U
уст
)
В
20…50 кГц
(0,3 %
U
изм
+ 0,15 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,1 %
U
уст
)
В
10,0000 В 100 мкВ 10…20 Гц
(1,5 %
U
изм
+ 0,1 %
U
уст
)
В
20…50 Гц
(0,5 %
U
изм
+ 0,1 %
U
уст
) В
50 Гц…20 кГц
(0,1 %
U
изм
+ 0,1 %
U
уст
) В
20…50 кГц
(0,3 %
U
изм
+ 0,15 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,1 %
U
уст
)
В
100,000 В1 мВ10…20 Гц
(1,5 %
U
изм
+ 0,1 %
U
уст
)
В
20…50 Гц
(0,5 %
U
изм
+ 0,1 %
U
уст
) В
50 Гц…20 кГц
(0,1 %
U
изм
+ 0,1 %
U
уст
)
В
20…50 кГц
(0,3 %
U
изм
+ 0,15 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,1 %
U
уст
)
В
750,00 В 10 мВ 10…20 Гц
(1,5 %
U
изм
+ 0,1 %
U
уст
)
В
20…50Гц
(0,5 %
U
изм
+ 0,1 %
U
уст
) В
50Гц…20 кГц
(0,1 %
U
изм
+ 0,1 %
U
уст
) В
20…50 кГц
(0,3 %
U
изм
+ 0,15 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,1 %
U
уст
)
В
Средняя100,000мВ1 мкВ10…20Гц
(1,5 %
U
изм
+ 0,2 %
U
уст
)
В
20…50 Гц
(0,5 %
U
изм
+ 0,2 %
U
уст
) В
50Гц…20 кГц
(0,1 %
U
изм
+ 0,2 %
U
уст
)
В
20…50 кГц
(0,3 %
U
изм
+ 0,3 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,3 %
U
уст
)
В
1,00000 В 10 мкВ 10…20 Гц
(1,5 %
U
изм
+ 0,15 %
U
уст
)
В
20…50 Гц
(0,5 %
U
изм
+ 0,15 %
U
уст
) В
50 Гц…20 кГц
(0,1 %
U
изм
+ 0,15 %
U
уст
)
В
20…50 кГц
(0,3 %
U
изм
+ 0,2 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,2 %
U
уст
) В
10,0000 В100 мкВ10…20 Гц
(1,5 %
U
изм
+ 0,15 %
U
уст
)
В
20…50 Гц
(0,5 %
U
изм
+ 0,15 %
U
уст
)
В
50 Гц…20 кГц
(0,1 %
U
изм
+ 0,15 %
U
уст
) В
20…50 кГц
(0,3 %
U
изм
+ 0,2 %
U
уст
)
В
50…100кГц
(1,0 %
U
изм
+ 0,2 %
U
уст
) В
100,000 В 1 мВ 10…20Гц
(1,5 %
U
изм
+ 0,15 %
U
уст
)
В
20…50Гц
(0,5 %
U
изм
+ 0,15 %
U
уст
) В
50Гц …20 кГц
(0,1 %
U
изм
+ 0,15 %
U
уст
)
В
20…50 кГц
(0,3 %
U
изм
+ 0,2 %
U
уст
)
В
50…100 кГц
(1,0 %
U
изм
+ 0,2 %
U
уст
) В
119,999
Лист № 4
Всего листов 8
Скорость
считывания
Предел
Разрешение
Окончание таблицы 2
Частота
Разрядность
шкалы
Средняя750,00 В
10 мВ
757,50
10 мкВ
119,99
1,0000 В
100 мкВ
1,1999
10,000 В
1 мВ
11,999
100,00 В
10 мВ
119,99
Высокая100,00мВ
750,0 В
100 мВ
10…20 Гц
20…50 Гц
50 Гц…20 кГц
20…50 кГц
50…100 кГц
10…20 Гц
20…50 Гц
50Гц…20 кГц
20…50 кГц
50…100 кГц
10…20 Гц
20…50 Гц
50Гц…20 кГц
20…50 кГц
50…100 кГц
10…20 Гц
20…50 Гц
50 Гц…20 кГц
20…50 кГц
50…100 кГц
10…20 Гц
20…50 Гц
50 Гц…20 кГц
20…50 кГц
50…100 кГц
10…20 Гц
20…50 Гц
50 Гц…20 кГц
20…50 кГц
50…100 кГц
Пределы допускаемой основной
погрешности измерений при
Т
к
= 23 ± 5 °С
(1,5 %
U
изм
+ 0,15 %
U
уст
)
В
(0,5 %
U
изм
+ 0,15 %
U
уст
) В
(0,1 %
U
изм
+ 0,15 %
U
уст
) В
(0,3 %
U
изм
+ 0,2 %
U
уст
) В
(1,0 %
U
изм
+ 0,2 %
U
уст
) В
-----------
(1,5 %
U
изм
+ 0,3 %
U
уст
) В
(0,2 %
U
изм
+ 0,15 %
U
уст
)
В
(0,5 %
U
изм
+ 0,15 %
U
уст
) В
(1,5 %
U
изм
+ 0,15 %
U
уст
) В
-----------
(1,5 %
U
изм
+ 0,2 %
U
уст
)
В
(0,2 %
U
изм
+ 0,1 %
U
уст
) В
(0,5 %
U
изм
+ 0,1 %
U
уст
)
В
(1,5 %
U
изм
+ 0,1 %
U
уст
) В -----------
(1,5 %
U
изм
+ 0,2 %
U
уст
)
В
(0,2 %
U
изм
+ 0,1 %
U
уст
) В
(0,5 %
U
изм
+ 0,1 %
U
уст
)
В
(1,5 %
U
изм
+ 0,1 %
U
уст
) В -----------
(1,5 %
U
изм
+ 0,2 %
U
уст
)
В
(0,2 %
U
изм
+ 0,1 %
U
уст
) В
(0,5 %
U
изм
+ 0,1 %
U
уст
)
В
(1,5 %
U
изм
+ 0,1 %
U
уст
) В -----------
(1,5 %
U
изм
+ 0,2 %
U
уст
)
В
(0,2 %
U
изм
+ 0,1 %
U
уст
) В
(0,5 %
U
изм
+ 0,1 %
U
уст
)
В
(1,5 %
U
изм
+ 0,1 %
U
уст
) В
757,7
Примечания: U
уст
– установленное значение выходного напряжения;
U
изм
– измеренное значение выходного напряжения.
Скорость
считывания
Разрядность
шкалы
Таблица 3 – Основные метрологические характеристики вольтметров в режиме измерения силы
постоянного тока
Падение напряжения /Пределы допускаемой основной
ПределРазрешениешунтирующее погрешности измерений при
сопротивлениеТ
к
= 23 ± 5 °С
Низкая10,000 мА100 нА< 0,15 В / 10,1 Ом
(0,05 %
I
изм
+ 0,008 %
I
уст
) А
11,9999
100,00 мА 1 мкА < 1,5 В / 10,1 Ом
(0,05 %
I
изм
+ 0,004 %
I
уст
) А
119,999
1,00000 А10 мкА < 0,3 В / 0,1 Ом
(0,1 %
I
изм
+ 0,004 %
I
уст
) А
1,19999
10,0000 А 100 мкА< 0,15 В / 10 мОм
(0,25 %
I
изм
+ 0,004 %
I
уст
) А
11,9999
Средняя 10,000 мА0,1 мкА< 0,15 В / 10,1 Ом
(0,05 %
I
изм
+ 0,015 %
I
уст
) А
11,9999
100,00 мА 1 мкА < 1,5 В / 10,1 Ом
(0,05 %
I
изм
+ 0,008 %
I
уст
) А
119,999
1,00000 А 10 мкА < 0,3 В / 0,1 Ом
(0,1 %
I
изм
+ 0,008 %
I
уст
) А
1,19999
10,0000 А 100 мкА< 0,15 В / 10 мОм
(0,25 %
I
изм
+ 0,008 %
I
уст
) А
11,9999
Лист № 5
Всего листов 8
Окончание таблицы 3
СкоростьПределРазрешение
считывания
Разрядность
шкалы
Высокая 10,000 мА1 мкА
100,00 мА 10 мкА
1,0000 А100 мкА
10,000 А 1 мА
Падение напряжения /
шунтирующее
сопротивление
< 0,15 В / 10,1 Ом
< 1,5 В / 10,1 Ом
< 0,3 В / 0,1 Ом
< 0,15 В / 10 мОм
Пределы допускаемой основной
погрешности измерений при
Т
к
= 23 ± 5 °С
(0,1 %
I
изм
+ 0,02 %
I
уст
) А
(0,1 %
I
изм
+ 0,02 %
I
уст
) А
(0,1 %
I
изм
+ 0,02 %
I
уст
) А
(0,25 %
I
изм
+ 0,02 %
I
уст
)
А
11,999
119,99
1,1999
11,999
Примечания: I
уст
– установленное значение силы тока;
I
изм
– измеренное значение силы тока.
< 0,15 В /
10,1 Ом
< 0,15 В /
10 мОм
Таблица 4 – Основные метрологические характеристики вольтметров в режиме измерения силы
переменного тока
Падение
Пределы допускаемой основной погрешностинапряжения /Разрядность
ПределРазрешениеизмерений при Т
к
= 23 ± 5 °С шунтирующее шкалы
сопротивление
10…20 Гц20…50 Гц50…2 кГц2…10 кГц
Низкая скорость считывания
(1,0 %
(0,5 %
(0,25 %
(2,0 %
10,0 мА100 нАI
изм
+ 0,08 I
изм
+ 0,08 I
изм
+ 0,08 I
изм
+ 0,0811,9999
%
I
уст
) А %
I
уст
) А %
I
уст
) А %
I
уст
) А
(1,0 %
(0,5 %
(0,25 %
(2,0 %
1,0000 А10 мкАI
изм
+ 0,08 I
изм
+ 0,08 I
изм
+ 0,08 I
изм
+ 0,08< 0,3 В / 0,1 Ом1,19999
%
I
уст
) А %
I
уст
) А %
I
уст
) А %
I
уст
) А
(1,0 %
(0,5 %
(0,25 %
(2,0 %
10,000 А100 мкАI
изм
+ 0,08 I
изм
+ 0,08 I
изм
+ 0,08 I
изм
+ 0,0811,9999
%
I
уст
) А %
I
уст
) А %
I
уст
) А %
I
уст
) А
Средняя скорость считывания
(1,0 %
(0,5 %
(0,25 %
(2,0 %
10,00 мА0,1 мкАI
изм
+ 0,15 I
изм
+ 0,15 I
изм
+ 0,15 I
изм
+ 0,15 < 0,15 В / 10,1 Ом11,9999
%
I
уст
) А %
I
уст
) А %
I
уст
) А %
I
уст
) А
(1,0 %
(0,5 %
(0,25 %
(2,0 %
1,0000 А10 мкАI
изм
+ 0,15 I
изм
+ 0,15 I
изм
+ 0,15 I
изм
+ 0,15< 0,3 В / 0,1 Ом1,19999
%
I
уст
) А %
I
уст
) А %
I
уст
) А %
I
уст
) А
(1,0 %
(0,5 %
(0,25 %
(2,0 %
10,000 А100 мкАI
изм
+ 0,15 I
изм
+ 0,15 I
изм
+ 0,15 I
изм
+ 0,15 < 0,15 В / 10 мОм11,9999
%
I
уст
) А %
I
уст
) А %
I
уст
) А %
I
уст
) А
Высокая скорость считывания
(1,0 %
(0,5 %
(3,0 %
10,00 мА1 мкА----------- I
изм
+ 0,2 % I
изм
+ 0,1 % I
изм
+ 0,1 % < 0,15 В / 10,1 Ом11,999
I
уст
) А
I
уст
) А
I
уст
) А
(1,0 %
(0,5 %
(3,0 %
1,0000 А10 мкА----------- I
изм
+ 0,2 % I
изм
+ 0,1 % I
изм
+ 0,1 % < 0,3 В / 0,1 Ом1,1999
I
уст
) А
I
уст
) А
I
уст
) А
(1,0 %
(0,5 %
(3,0 %
10,000 А100 мкА----------- I
изм
+ 0,2 % I
изм
+ 0,1 % I
изм
+ 0,1 % < 0,15 В / 10 мОм11,999
I
уст
) А
I
уст
) А
I
уст
) А
Примечания: I
уст
– установленное значение силы тока;
I
изм
– измеренное значение силы тока.
Лист № 6
Всего листов 8
Скорость
Т
= 23 ± 5 °С
Разрядность
Таблица 5 – Основные метрологические характеристики вольтметров в режиме измерения
электрического сопротивления
Пределы допускаемой основной
считывания
ПределРазрешениеТок цепипогрешности измерений при
шкалы
к
Низкая100,000 Ом1 мОм1 мА
(0,05 %
R
изм
+ 0,008 %
R
уст
) Ом
119,999
1,0000 кОм 10 мОм
(0,03 %
R
изм
+ 0,004 %
R
уст
) Ом
1,19999
10,000 кОм 100 мОм 100 мкА
(0,03 %
R
изм
+ 0,004 %
R
уст
) Ом
11,9999
100,00 кОм 1 Ом 10 мкА
(0,03 %
R
изм
+ 0,004 %
R
уст
) Ом
119,999
1,0000 МОм10 Ом
(0,03 %
R
изм
+ 0,004 %
R
уст
) Ом
1,19999
10,000 МОм 100 Ом
7,0
R
х
/ (10
(0,1 %
R
изм
+ 0,004 %
R
уст
) Ом
11,9999
100,00 МОм1 кОм МОм + R
х
) мкА
(0,5 %
R
изм
+
0,008 %
R
уст
) Ом
119,999
Средняя100,000 Ом1 мОм1 мА
(0,05 %
R
изм
+ 0,015 %
R
уст
) Ом
119,999
1,0000 кОм 10 мОм
(0,03 %
R
изм
+ 0,008 %
R
уст
) Ом
1,19999
10,000 кОм 100 мОм 100 мкА
(0,03 %
R
изм
+ 0,008 %
R
уст
) Ом
11,9999
100,00 кОм 1 Ом 10 мкА
(0,03 %
R
изм
+ 0,008 %
R
уст
) Ом
119,999
1,000 МОм10 Ом
(0,03 %
R
изм
+ 0,008 %
R
уст
) Ом
1,19999
10,00 МОм 100 Ом
7,0
R
х
/ (10
(0,1 %
R
изм
+ 0,008 %
R
уст
) Ом
11,9999
100,0 МОм1 кОм МОм + R
х
) мкА
(0,5 %
R
изм
+ 0,015 %
R
уст
) Ом
119,999
Высокая 100,00 Ом10 мОм1 мА
(0,05 %
R
изм
+ 0,02 %
R
уст
) Ом
119,99
1,0000 кОм 100 мОм
(0,03 %
R
изм
+ 0,02 %
R
уст
) Ом
1,1999
10,000 кОм 1 Ом 100 мкА
(0,03 %
R
изм
+ 0,02 %
R
уст
) Ом
11,999
100,00 кОм 10 Ом 10 мкА
(0,03 %
R
изм
+ 0,02 %
R
уст
) Ом
119,99
1,000 МОм100 Ом
(0,05 %
R
изм
+ 0,02 %
R
уст
) Ом
1,1999
10,00 МОм 1 кОм
7,0
R
х
/ (10
(0,1 %
R
изм
+ 0,02 %
R
уст
) Ом
11,999
100,0 МОм10 кОм МОм + R
х
) мкА
(0,5 %
R
изм
+ 0,02 %
R
уст
) Ом
119,99
Примечания: R
уст
– установленное значение электрического сопротивления;
R
изм
– измеренное значение электрического сопротивления.
– Основные
метрологические характеристики вольтметров в режиме измерения
Таблица 6
частоты
Входное
напряжение
Предел
Разрядность
шкалы
Пределы допускаемой основной
Разрешениепогрешности измерений приЧувствительность
Т
к
= 23 ± 5 °С
10 мкГц9,99999
(0,05 %
F
уст
) Гц
200 мВ
100 мкГц99,9999
(0,01 %
F
уст
) Гц
40 мВ
1 мГц999,999
(0,005 %
F
уст
) Гц
40 мВ
от 100 мВ
до 750 В
5…10 Гц
10…100 Гц
100 Гц…
100 кГц
100 кГц…
1 МГц
1 Гц999,999
(0,005 %
F
уст
) Гц
100 мВ
Примечания:
F
уст
– установленное значение частоты.
Входное
Разрядность
Т
= 23 ± 5 °С
Таблица 7 – Основные метрологические характеристики вольтметров в режиме измерения
периода
Пределы допускаемой основной
напряжение
ПределРазрешение
шкалы
погрешности измерений приЧувствительность
к
1…10 мкс0,01 нс9,99999
(0,005 %
Т
уст
) с
100 мВ
от 100 мВ 10мкс…10 мс 100 нс99,9999
(0,005 %
Т
уст
) с
40 мВ
до 750 В
10 мс…100 мс1 мкс999,999
(0,01 %
Т
уст
) с
40 мВ
100 мс…200 мс1 мкс999,999
(0,05 %
Т
уст
) с
200 мВ
Лист № 7
Всего листов 8
Таблица 8 – Основные технические характеристики вольтметров универсальных В7-53М.
Номинальные параметры сети питания, В
– температура окружающего воздуха, °С
– относительная влажность, %
от 18 до 28
от 40 до 80
220 – 230 В
± 10 % / 50 Гц
225 × 100 × 355
2,5
Габаритные размеры (длина
ширина
высота), мм
Масса, кг, не более
Условия эксплуатации:
– атмосферное давление, мм рт. ст.от 720 до 780
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель вольтметров методом трафаретной
печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 9 – Комплект поставки вольтметров универсальных В7-53М.
Наименование
Количество
Примечание
По отдельному заказу
Вольтметр
Сетевой кабель
Запасной предохранитель 0,5А
Запасной предохранитель 1А
Руководство по эксплуатации, паспорт
ЗИП
Методика поверки МП-310/447-2011
Сертификат о поверке
Упаковочная тара
1
1
2
2
1
1
1
1
1
Поверка
ПоверкавольтметровуниверсальныхВ7-53Мосуществляетсяподокументу
МП-310/447-2011 «Вольтметры универсальные В7-53М. Методика поверки», утвержденному
ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2011 г.
Перечень основных средств, применяемых при поверке:
– калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения
постоянного тока: 0 – 1000 В; пределы допускаемой абсолютной погрешности (
U):
(0,000011 – 0,000018) · U; диапазон воспроизведения напряжения переменного тока: 1 мВ –
1020 В (10 Гц – 500 кГц); пределы допускаемой абсолютной погрешности (
U):
(0,00015 –
0,002) · U; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А; пределы допускаемой
абсолютной погрешности (
I):
(0,0001 – 0,0005) · I; диапазон воспроизведения силы
переменного тока: 29 мкА – 20,5 А (10 Гц – 30 кГц);пределы допускаемой абсолютной
погрешности (
I):
(0,0004 – 0,003) · I; диапазон воспроизведения частоты переменного тока:
0,01 Гц – 2 МГц; пределы допускаемой абсолютной погрешности (
f):
(2,5 · 10
-6
) · f; диапазон
воспроизведения электрического сопротивления: 0,0001 Ом – 1100 МОм; пределы допускаемой
Лист № 8
Всего листов 8
абсолютной погрешности (
R):
(0,000028 – 0,003) · R; диапазон воспроизведения
электрической емкости: 0,19 нФ – 110 мФ; пределы допускаемой абсолютной погрешности
(
С):
(0,0025 – 0,011) · С; имитация сигнала термопары типа К: от минус 200 до 1372
С;
(
Т):
(0,16 – 0,4) ºC.
Сведения о методиках (методах) измерений
Методы измерений с помощью вольтметров универсальных В7-53М указаны в документе
«Вольтметры универсальные В7-53М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вольтметрам
универсальным В7-53М
1.ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
2.ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная
поверочная схема для средств измерений электрического сопротивления.
3.ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
4.МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы
переменного электрического тока от 1e
-8
до 25 А в диапазоне частот 20 - 1.7e
8
Гц.
5.МИ 1935-88ГСИ Государственная поверочная схема для средств измерений
электрического напряжения до 1000 В в диапазоне частот 1e
-2
- 3e
9
Гц.
6.«ВольтметрыуниверсальныеВ7-53М. Техническиеусловия» ТУ 4237-154-66145830-2012.
7.Техническая документация ЗАО «ПрофКИП».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Применяются вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
Закрытое акционерное общество «ПрофКИП»
141006, Московская область, г. Мытищи, ул. Белобородова, д. 2
Тел./факс: (495)710-97-05
http://www.profkip.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д. 31
Тел. (495) 544-00-00
Аттестат аккредитации № 30010-10 от 15.03.2010 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии________________
Ф.В. Булыгин
М.П.
«____»_____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
