Фотометр биохимический полуавтоматический RT-1904C, ГРСИ 50953-12
Номер госреестра:
50953-12
Наименование СИ:
Фотометр биохимический полуавтоматический
Обозначение типа:
RT-1904C
Производитель:
Фирма "Rayto Electronics Inc.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 400802102 BGLPE
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47821
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фотометр биохимический полуавтоматический RT-1904C
Назначение средства измерений
Фотометр биохимический полуавтоматический RT-trial (далее по тексту – фотометр)
предназначен для измерения оптической плотности жидких проб при проведении биохимиче-
ских исследований.
Описание средства измерений
Принцип действия фотометра основан на спектрально-избирательном поглощении по-
тока оптического излучения при прохождении его через жидкие пробы.
Основными узлами анализаторов являются:
-источник излучения – галогенная лампа;
-кюветный отсек;
-приемник излучения – фотодиод;
-встроенный микропроцессор, служащий для управления фотометром, ввода и вы-
вода данных, расчетов и обработки результатов измерений.
Фотометр выполнен в настольном стационарном исполнении со встроенными интер-
ференционными светофильтрами с длинами волн максимумов пропускания 340, 405, 500, 546,
578, 620 и 670 нм и встроенным программным обеспечением. Измерения оптических плотно-
стей жидких проб проводится в специализированной проточной кювете.

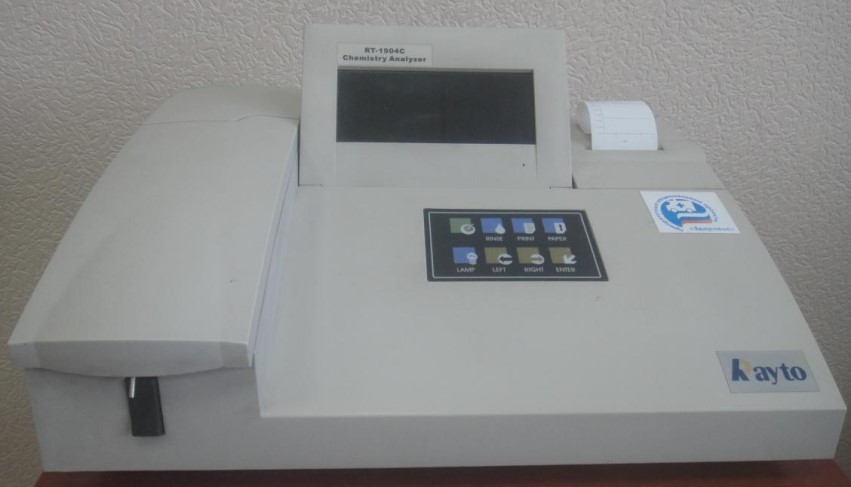

Рисунок 1 – Общий вид фотометра
Лист № 2
Всего листов 4

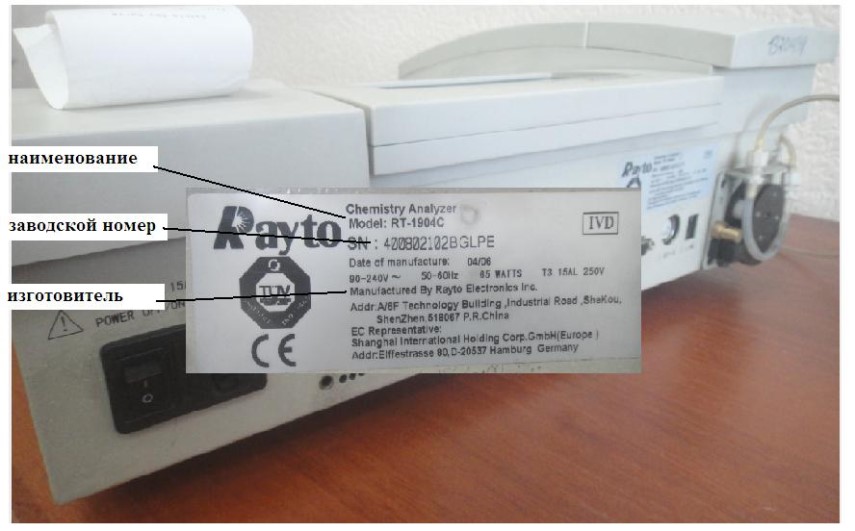

Рисунок 2 – Схема маркировки
Программное обеспечение
В фотометре используется встроенное программное обеспечение, которое устанавлено за-
водом-изготовителем непосредственно в ПЗУ фотометра.
Программное обеспечение предназначено для управления фотометра, контроллером внут-
ренних исполнительных механизмов и измерительных устройств и его настроек, а также для
обеспечения функционирования интерфейса, обработки информации, полученной от измери-
тельных устройств в процессе проведения измерений.
В Руководстве по эксплуатации дано полное описание интерфейса пользователя, всех ме-
ню и диалогов.
Таблица 1
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «A» по МИ 3286-2010
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание про-
граммного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
ПО анализаRT-1904C
Chemistry Ana-
lyzer RT-1904C
3.4Данные являются защищенными для
доступа пользователей
Лист № 3
Всего листов 4
Метрологические и технические характеристики
3
± 5
4
1,5
5
9
В таблице 2 приведены технические и метрологические характеристики фотометра.
Таблица 2
№
1
2
340, 405, 500, 546, 578, 620, 670
0,1–2,5
6
7
8
110/220± 10%
50± 1
150
450×330×140
10
Показатель
Рабочие длины волн, нм
Диапазон измерений оптической плотности, Б
Пределы относительной систематической составляющей
погрешности измерения оптической плотности, %
Предел относительного среднего квадратичного отклоне-
ния измерения оптической плотности, %
Напряжение питания, В
При частоте, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры, мм
Масса, кг, не более
Условия эксплуатации:
температура окружающей среды, °С
относительная влажность воздуха, не более, %
+15÷ +32
85
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типо-
графским способом.
Комплектность средства измерений
НаименованиеКол-во
1 Фотометр 1 рулон
2 Термобумага 1 шт.
3 Сетевой кабель 1 шт.
4 Руководство по эксплуатации 1 шт.
5 Методика поверки 1 шт.
Поверка
осуществляется в соответствии с Методикой поверки МП 46.Д4-12 «Фотометр биохимический
полуавтоматический RT-1904C», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» 12 мая 2012 г.
Основное средство поверки : комплект светофильтров КНС-10.2,. Граница абсолютной
погрешности результата измерений СКНП для светофильтров №№ 1-3 и 9-11 составляет 0,25%,
для светофильтров №№ 4-8 – 0,15%.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации на Фотометр биохимический полуавтоматиче-
ский RT-1904C.
Нормативные и технические документы, устанавливающие требования к Фотометру био-
химическому полуавтоматическому RT-1904C
1. ГОСТ 8.557-91. «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений спектральных, интегральных и редуцирован-
ных коэффициентов направленного пропускания в диапазоне длин волн 0,2÷50,0 мкм, диффуз-
ного и зеркального отражений в диапазоне длин волн 0,2÷20 мкм»
Лист № 4
Всего листов 4
2. ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие техниче-
ские условия
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области здравоохранения.
Изготовитель
Фирма «Rayto Electronics Inc», КНР
C&D/4F, 7th Xinghua Industrial Bldg, Nanhai Rd,
Nanshan, Shenzhen 518067, P.R. China
Tel:+86-755-26670255
Fax: +86-755-26670256
Заявитель
МБУЗ «Абаканская детская городская больница», РФ
655017, г. Абакан, ул. Чертыгашева, 59,
Тел./факс: (3902) 22-20-93
Е-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ»,
119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail:
Аттестат аккредитации государственного центра испытаний (испытательной, измеритель-
ной лаборатории) средств измерений №30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
Регулированию и метрологииФ.В.Булыгин
М.п.« »
2012г.
