Установка ультразвукового контроля бандажей УКБ-1Д, ГРСИ 50939-12
Номер госреестра:
50939-12
Наименование СИ:
Установка ультразвукового контроля бандажей
Обозначение типа:
УКБ-1Д
Производитель:
ЗАО "НПО "Интротест", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47805
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка ультразвукового контроля бандажей УКБ-1Д
Назначение средства измерения
Установка ультразвукового контроля бандажей УКБ-1Д (далее – установка)
предназначена для измерения координат и глубины залегания дефектов, а также амплитуд
сигналов от дефектов при автоматизированном ультразвуковом контроле железнодорожных
бандажей.
Контролю подлежат бандажи черновые с гребнем, из углеродистой стали, для
подвижного состава железных дорог широкой колеи, изготовленные по ГОСТ 398-96,
ГОСТ 3225-80, ГОСТ 5000-83 и ГОСТ 52366-2005.
Описание средства измерений
Установка является многоканальной автоматизированной системой ультразвукового
контроля с использованием эхо-импульсного метода при контактном, контактно-
иммерсионном или щелевом способе ввода ультразвуковых колебаний (УЗК).
ПринципдействияустановкиоснованнасвойствеУЗКотражатьсяот
неоднородностей в контролируемом изделии. Возбуждение и прием УЗК осуществляется
совмещенными прямыми и наклонными пьезоэлектрическими преобразователями (ПЭП).
Всоставустановкивходятмеханическаясистема,электрическаясистема,
гидравлическая система, система автоматизированного ультразвукового контроля бандажей
(САУЗК)
На рисунке 1 представлена фотография стойки управления САУЗК. На рисунке 2
представлена фотография позиции УЗК.

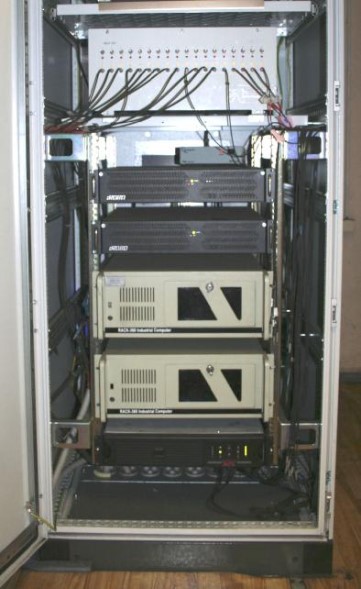

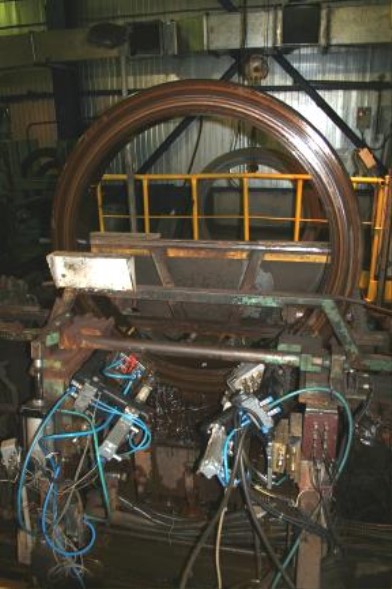

Рисунок 1 – Стойка управления САУЗКРисунок 2 – Позиция УЗК
Лист № 2
Всего листов 5
Установка позволяет в автоматическом режиме производить подъем бандажа с
транспортной тележки в рабочую зону, фиксацию бандажа в вертикальной плоскости
базовыми и прижимными роликами, позиционирование радиального акустического блока на
поверхности катания бандажа, позиционирование осевого и окружного акустических блоков
на внутренней боковой поверхности бандажа, позиционирование датчика обнаружения
клейма,подачуводыкакустическимблокам,вращениебандажа,проведение
ультразвукового контроля бандажа.
В установке применяются следующие ПЭП производства ЗАО «НПО «Интротест»:
П111-5,0; П121-2,5-40; П311-5,0; П321-2,5-40.
Программное обеспечение
В состав установки входит программное обеспечение (ПО) – «программный комплекс
УКБ-1Д».
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «С» согласно МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
НаименованиеИдентификационное Номер версииЦифровойАлгоритм
программногонаименование(идентифика-идентификаторвычисления
обеспеченияпрограммногоционныйпрограммногоцифрового
обеспеченияномер)обеспеченияидентификатора
программного(контрольнаяпрограммного
обеспечениясуммаобеспечения
исполняемого
кода)
программныйНет доступа кНет доступа к
комплекс УКБ-1Д 12.7.5.4исполняемомуисполняемому
УКБ-1Дфайлу*файлу
* Доступ к ПО имеют лишь сервисные инженеры фирмы-изготовителя.
50
2,5
±
0,25; 5,0
±
0,5
От 10 до 4000
От 0 до 70
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование параметраЗначение параметра
Размах зондирующих импульсов, В От 100 до 130
Длительность переднего фронта зондирующих импульсов, нс,
не более
Номинальное значение частоты заполнения зондирующих
импульсов и его отклонение, МГц
Диапазон регулировки частоты следования зондирующих
импульсов, Гц
Условная чувствительность ПЭП и ее отклонение, дБ:
П111-5,0
2
±
4
П121-2,5-40
18
±
4
П311-5,0
2
±
4
П321-2,5-40
18
±
4
Мертвая зона ПЭП, мм, не более 8
Диапазон измерения отношения амплитуд сигналов на входе
приемного тракта дефектоскопа, дБ
Пределы допускаемой абсолютной погрешности измерения
отношения амплитуд сигналов на входе приемного тракта
±
(1+0,05N)*
Лист № 3
Всего листов 5
380(+10%, - 15%)
50
15
От 10 до 35
От 1 до 800
±
(1+0,02T)**
От 3 до 2300
±
(1+0,02H)***
5±0,5
2,5±0.25
18
500
220(+10%, - 15%)
50
1,5
250
800
´
800
´
1900
От 20 до 90
630÷800
дефектоскопа, дБ
Диапазон измерения временных интервалов, мкс
Пределы допускаемой абсолютной погрешности измерения
временных интервалов, мкс
Диапазон измерения координат, мм
Пределы допускаемой абсолютной погрешности измерения
координат дефекта, мм
Эффективная частота эхоимпульса ПЭП, МГц:
П111-5,0, П311-5,0
П121-2,5-40, П321-2,5-40
Количество каналов контроля
Потребляемая мощность ВА, не более
Питание
от сети переменного тока:
- напряжение, В
- частота, Гц
- потребляемая мощность, кВт, не более
от источника бесперебойного питания:
- напряжение, В
- частота, Гц
- потребляемая мощность, кВт, не более
Масса стойки управления САУЗК, кг, не более
Габаритные размеры стойки управления САУЗК, длина
´
ширина
´
высота, мм, не более
Условия эксплуатации:
температура окружающей среды,
°
С;
влажность воздуха, %, не более, при температуре окружающей
среды 35 °С;
атмосферное давление, мм рт.ст.
*N – измеренное значение амплитуды, дБ.
** T – измеренное значение временного интервала, мкс.
*** H – измеренное значение координаты, мм.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель стойки управления САУЗК
краской под пленочную панель и на титульный лист руководства по эксплуатации в правый
верхний угол методом печати.
Комплектность средства измерения
Таблица 3
Наименование составной части изделия
Позиция УЗК
Стойка управления САУЗК
Панель оператора
Настроечный образец
Руководство по эксплуатации
Методика поверки
ПЭП
Кол-во
1 шт.
1 шт.
1 шт.
3 шт.
1 экз.
1 экз.
1 компл.
Лист № 4
Всего листов 5
Поверка
осуществляетсявсоответствиисметодикойповеркиМП47.Д4-12«Установка
ультразвукового контролябандажей УКБ-1Д. Методика поверки»,утвержденной
ГЦИ СИ ФГУП «ВНИИОФИ» в июне 2012 г.
Основные средства поверки:
1. Контрольныйобразец№2изкомплектаконтрольныхобразцови
вспомогательных устройств КОУ-2, где Lp=44tgα для 0°-70°;
2. Контрольныйобразец№3изкомплектаконтрольныхобразцови
вспомогательных устройств КОУ-2, где радиус цилиндрической поверхности 55
мм, скорость продольной ультразвуковой волны (5900±118) м/с;
3. Генератор импульсов Г5-60, где длительность
t
основного импульса от 0,15 до 0,5
мкс, погрешность измерения - ± (10-6 D + 10 нс). Задержка D основного импульса
от 5 до 900 мкс, дискретность установки значения D - 0,1 мкс;
4. Осциллограф универсальный С1-65А, где диапазон измеряемых размахов
напряжений импульсных радиосигналов 4 mV – 500 В с погрешностью не более ±
4%, при работе с выносным делителем 1:10 - не более 5%;
5. Магазин затуханий М3-50-03, где диапазон затуханий 0 - 50 дБ.
Сведения о методиках (методах) измерений
Используются для прямых измерений в соответствии с методикой, изложенной в
руководстве по эксплуатации 42 7610.0705 РЭ.
Нормативные и технические документы, устанавливающие требования к установке
ультразвукового контроля бандажей УКБ-1Д
Техническая документация ЗАО «НПО «Интротест», г.Екатеринбург.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Установка ультразвукового контроля бандажей УКБ-1Д применяется вне сферы
государственного регулирования обеспечения единства измерений.
Изготовитель
Закрытоеакционерноеобщество«Научно-производственноеобъединение
«Интротест»
(ЗАО «НПО «Интротест»)
Адрес: 620078, г. Екатеринбург, ул. Студенческая, 55
Телефон: (343) 374-05-71, факс: (343) 374-05-71
E-mail:
Заявитель
Федеральное государственное унитарное предприятие «Научно-исследовательский
институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта»
(НИИ мостов)
Адрес: 190031, С.-Петербург, наб. р. Фонтанки, 113
Тел./факс (812)310-17-16
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Государственныйцентриспытанийсредствизмеренийфедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат
аккредитации от 30.12.2008 г.
(Госреестр № 30003-08).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«___» __________ 2012 г.
