Пирометры DIT-130, DIT-500, ГРСИ 50912-12

Смотреть ГРСИ
50911-12

Номер госреестра:

50912-12

Наименование СИ:

Пирометры

Обозначение типа:

DIT-130, DIT-500

Производитель:

Фирма "Sonel S.A.", Польша

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

24.08.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 47776

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пирометры DIT-130, DIT-500

Назначение средства измерений

Пирометры DIT-130, DIT-500 предназначены для неконтактных измерений температуры

поверхности объектов по их собственному излучению в спектральном диапазоне 8-14 мкм.

Описание средства измерений

Принцип действия

Основан на преобразовании теплового излучения поверхности объекта в электриче-

ский сигнал.

Пирометры являются оптико-электронными измерительными приборами, работающи-

ми в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на

поверхности объекта или на границе разделения различных сред на основе регистрации энергии

их электромагнитного излучения. Размер контролируемого участка поверхности определяется

показателем визирования пирометра.

Пирометры состоят из объектива, фокусирующего излучение на приемник, электронно-

го блока измерения выходного сигнала приемника его обработки и индикации результата изме-

рения на ЖК - индикаторе. В обеих модификациях пирометров DIT-130, DIT-500 предусмотре-

на возможность установки коэффициента излучения измеряемого объекта. Модификация DIT-

500 оборудована двухточечным лазерным целеуказателем. Пирометры DIT-130, DIT-500 до-

полнительно оснащены термопарным цифровым каналом измерений температуры.

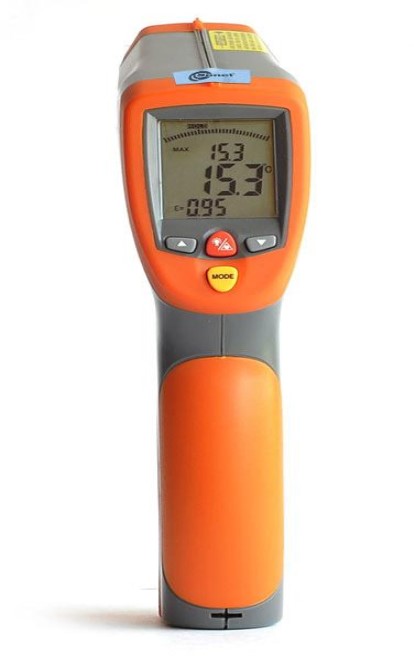

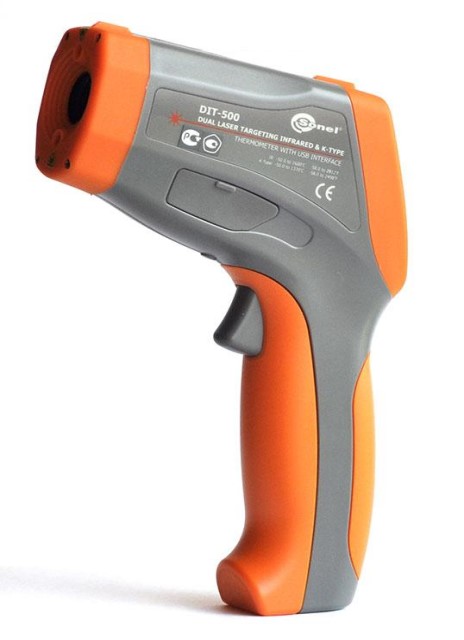

Рис. 1 DIT-500

Лист № 2

Всего листов 4

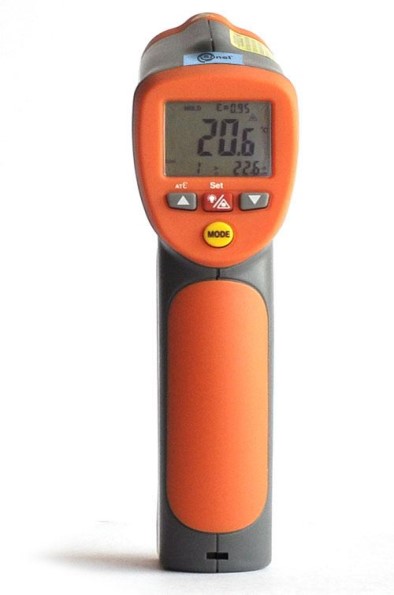

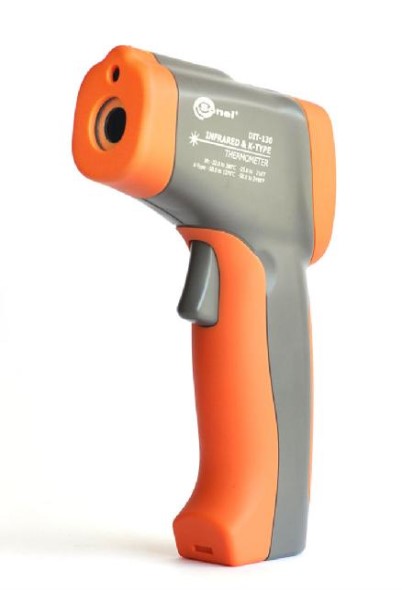

Рис. 2 DIT-130

Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание

несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при

вскрытии наклейкой (рис. 1, 2).

- относительной

Метрологические и технические характеристики

Метрологические и технические характеристики пирометров DIT-130, DIT-500 приведены в

таблице 2.

Таблица 2

ХарактеристикаDIT-130DIT-500

Диапазон измеряемых температур,

от -32 до + 380 от -50 до + 1600

Пределы допускаемой погрешности:

- абсолютной

± 5

С± 7

(от - 32 до - 20)

С(от - 50 до -30)

± 2,5

(от - 29,9 до 20)

± (1,5 %·t

+ 2

С)

± (1 %·t

+ 1

С)

(от -19,9 до 200)

(от 20,1 до 400)

± (2 %·t

+ 2

С)

± (1,5 %·t

+ 2

С)

(свыше 200)

(от 400,1 до 800)

± (3 %·t

+ 5

С)

(свыше 800)

(1,5 %·t

+ 3

С) (от - 50 до 999,9)

± (1,5 %·t

+ 2

С) (от 1000 до 1370)

Предел допускаемой

погрешности измерений по термопар-

ному каналу

Коэффициент излучения

0,01 – 1 (с шагом 0,01)

Лист № 3

Всего листов 4

Разрешение дисплея,

0,1

от 8 до 14 мкм

13:150:1

0,01 – 1 (с шагом 0,01)

Аккумуляторная батарея 9 В

190 × 111 × 48 230 × 155 × 55

0,29 0,35

от 0 до + 50

от – 20 до + 60

от 10 до 80

Спектральный диапазон

Показатель визирования

Коэффициент излучения

Электропитание

Габаритные размеры, мм

Масса с аккумулятором, кг

Температура эксплуатации,

Температура хранения,

Относительная влажность, %

- измеренное значение.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руко-

водств по эксплуатации и в виде наклейки на корпус пирометров DIT-130, DIT-500 (рис. 1, 2).

Количество

1 шт.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 3.

Таблица 3

Наименование

Пирометр DIT-130

«Пирометр DIT-130» Руководство по эксплуатации № DIT-130-001/12-РЭ

Кобура

Термопара типа К

Пирометр DIT-500

«Пирометр DIT-500» Руководство по эксплуатации №DIT-500-001/12-РЭ

Пластиковый кейс

Термопара типа К

Штатив

«Пирометры DIT-130, DIT-500. Методика поверки» МП РТ 1699-2012

1 шт.

Поверка

осуществляется в соответствии с документом «Пирометры DIT-130, DIT-500. Методика повер-

ки» МП РТ 1699-2012, утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 16.01.12г.

Основные средства поверки: набор излучателей в виде моделей абсолютно черных тел

2 разряда в диапазоне от -50 до 1600

С, эталонный пирометр 1 разряда в диапазоне от -50 до

1600

С.

Сведения о методиках (методах) измерений

Сведения о методах измерений содержатся в руководствах эксплуатации:

DIT-130-001/12-РЭ «Пирометр DIT-130. Руководство по эксплуатации» и DIT-500-001/12-РЭ

«Пирометр DIT-500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к пирометрам

DIT-130, DIT-500

1 ГОСТ 8.558 «ГСИ. Государственная поверочная схема для средств измерений темпе-

ратуры».

Лист № 4

Всего листов 4

2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-

сов. Общие технические условия».

3 Техническая документация фирмы-изготовителя «Sonel S.A.»

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

выполнение работ по оценке соответствия промышленной продукции и продукции других ви-

дов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям.

Изготовитель

«Sonel S.A.». Польша, 58-100 Swidnica, ul. Wokulskiego,11

Email:

dh@sonel.pl

Web:

www.sonel.pl

Заявитель

ООО «СОНЭЛ».

Юридический адрес:109559, Москва, ул. Цимлянская, д.28 кв.176

Фактический адрес: 115583, Москва, Каширское шоссе, д.65.

Почтовый адрес: 115583, Москва, Каширское шоссе, д.65.

Тел.: (495) 287-4353, факс: (495) 287-4353.

Email:

info@sonel.ru

Web:

www.sonel.ru

Испытательный центр

ГЦИ СИ ФБУ «Ростест–Москва», регистрационный номер 30010-10 от 15.03.2010г.

117418, г.Москва, Нахимовский проспект, 31.

Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.

E-mail:

info@rostest.ru

, web:

www.rostest.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированиюи метрологииФ.В.Булыгин

М.П«_____»______________2012г.
