Комплекты навигационно-информационные потребительские, предназначенные для индивидуального применения ПНИК-И, индекс 14Ц894, ГРСИ 50872-12
Номер госреестра:
50872-12
Наименование СИ:
Комплекты навигационно-информационные потребительские, предназначенные для индивидуального применения
Обозначение типа:
ПНИК-И, индекс 14Ц894
Производитель:
ЗАО "КБ навигационных систем" (НАВИС), г.Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.08.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47733
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
навигационно-информационные
для индивидуального применения
потребительские,
(ПНИК-И), индекс
Комплекты
предназначенные
14Ц894
Назначение средства измерений
Комплекты навигационно-информационные потребительские, предназначенные
для индивидуального применения (ПНИК-И), индекс 14Ц894 (далее – аппаратура)
предназначены для измерения текущих навигационных параметров по сигналам
навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определения на
их основе координат, скорости.
Описание средства измерений
Принцип действия аппаратуры основан на параллельном приеме и обработке 32-мя
измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура
обеспечивает формирование измерительной информации по сигналам стандартной (СТ)
точности системы ГЛОНАСС в частотном диапазоне L1 (от 1598,0625 до 1605,375 МГц),
по сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).
Конструктивноаппаратураимеетмоноблочноеисполнение.Антенна

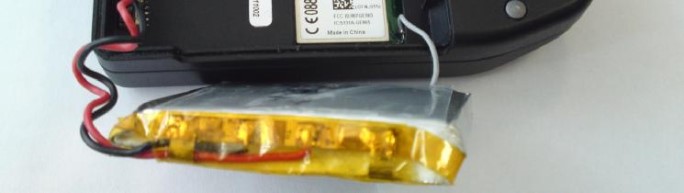

ГЛОНАСС/GPS, антенна GSM, навигационный приемник ГЛОНАСС/GPS, батарея
аккумуляторная, контроллер управления интегрированы в единый корпус приемника
навигационного портативного (ПНП), к которому подключается питание. Конструкция
устройства предполагает индивидуальное применение.
На передней панели ПНП расположены дисплей, клавиатура, громкоговоритель,
микрофон. Антенна ГЛОНАСС/GPS и антенна GSM встроены в корпус ПНП и жестко
закреплены в верхней части корпуса. Установка параметров конфигурации ПНП, в
зависимости от требований к выполняемым функциям по назначению, выполняется по
интерфейсу USB с помощью персонального компьютера или дистанционно по каналам
сотовой связи стандарта GSM.
Внешний вид аппаратуры представлен на рисунках 1-3.

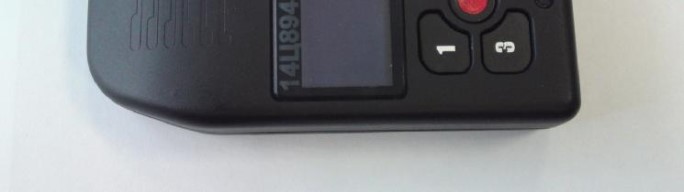

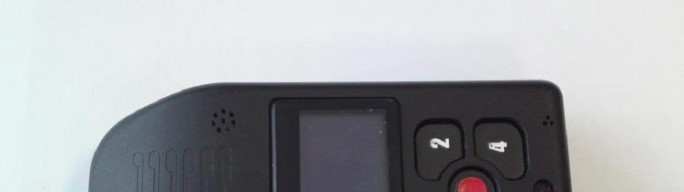

Рисунок 1 – Внешний вид аппаратуры
Место нанесения знака об утверждении типа представлено на рисунке 2.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
лист № 2
всего листов 4
Программное обеспечение
Программное обеспечение (ПО) «BM_Ctrl» предназначено для управления
режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
НаименованиеИдентифика-Номер версииЦифровойАлгоритм
ПО ционное (идентификацион- идентификатор вычисления
наименованиеный номер) ПОПО (контрольнаяцифрового
ПО сумма) идентификато
ра ПО
BM_CtrlBM_Ctrl.exe03.047a0b7224868b1abeMd5
8c93ac6d0c10bd0c
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Место пломбировки от несанкционированного доступа приведено на рисунке 3.
Рисунок 3 - Место размещения защитной пломбы
Рисунок 2 - Место нанесения знака об утверждении типа
Приложение к свидетельству №_____________
об утверждении типа средств измерений
лист № 3
всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики аппаратуры приведены в таблице 2
Таблица 2
Наименование параметраЗначение
Пределы допускаемой инструментальной погрешности (по уровню
вероятности 0,95) определения координат в плане при работе по
сигналам ГЛОНАСС (код СТ) и GPS (код С/А без SA) в частотном±10
диапазоне L1, м
Пределы допускаемой погрешности (по уровню вероятности 0,95)
определения вектора скорости в плане, м/с±0,4
Напряжение питания от сети постоянного тока, В от 11,3 до 15,5
Потребляемая мощность, Вт, не более 5
Габаритные размеры (длина х ширина х высота), мм, не более
-
п
р
и
ем
ни
к
н
ав
иг
а
ционн
ы
й п
о
р
та
ти
в
н
ый
11
0
´
5
6
´
2
5 Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот минус 20 до 55
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
руководства по эксплуатации и на корпус аппаратуры методом наклейки или штампа.
Обозначение
ТДЦК.469636.005
ТС5
CC2
0687840001
ТДЦК.467616.009
ТДЦК.321317.001
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 компл.
1 компл.
Комплектность средства измерений
Комплект поставки приведен в таблице 3
Таблица 3
Наименование
Приемник навигационный портативный
Устройство зарядное сетевое
Устройство зарядное от бортовой сети
Кабель USB
Комплект информационный
Упаковка
Комплект эксплуатационной
документации согласно
ТДЦК.461513.103 ВЭ
1 компл.
Поверка
осуществляется в соответствии с документом МП 50872-12 «Инструкция. Комплекты
навигационно-информационные потребительские, предназначенные для индивидуального
применения(ПНИК-И),индекс14Ц894.Методикаповерки»,утвержденным
руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел
допускаемогосреднегоквадратическогоотклоненияслучайнойсоставляющей
погрешности формирования беззапросной дальности по фазе дальномерного кода не более
0,1м,пределдопускаемогосреднего квадратическогоотклоненияслучайной
составляющей погрешности формирования скорости изменения беззапросной дальности
не более 0,005 м/с.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
ТДЦК.461513.103РЭ Комплекты навигационно-информационные потребительские,
предназначенныедляиндивидуальногоприменения(ПНИК-И),индекс14Ц894.
Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплектам
навигационно-информационнымпотребительским,предназначеннымдля
индивидуального применения (ПНИК-И), индекс 14Ц894
ТДЦК.461513.103ТУ Комплекты навигационно-информационные потребительские,
предназначенныедляиндивидуальногоприменения(ПНИК-И),индекс14Ц894.
Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Приопределениикоординат,скоростивслучаях,предусмотренных
законодательством Российской Федерации о техническом регулировании.
Изготовитель
Закрытое акционерное общество «Конструкторское бюро навигационных систем»
(ЗАО «КБ НАВИС»)
Юридический адрес: 121170, г. Москва, ул. Кульнева, д.3, стр.1
Фактический адрес: 127411, г. Москва, Дмитровское шоссе, д.157, стр. 5, 8
Почтовый адрес: 127411, г. Москва, а/я 11
Телефон/факс: +7 (495) 665-61-48/ 665-61-49
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение
Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М. П.«___»______________2012 г.
