Номер госреестра:
50870-12
Наименование СИ:
Датчики вибрации
Обозначение типа:
ИВД 4
Производитель:
ООО "Прософт-Системы", г.Екатеринбург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.08.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47730
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики вибрации ИВД 4
Назначение средства измерений
Датчики вибрации ИВД 4 (в дальнейшем датчики) предназначены для измерений
мгновенного значения виброускорения и среднего квадратического значения (далее СКЗ)
виброскорости различных машин и агрегатов, в частности, агрегатов роторного типа.
Описание средства измерений
Принцип действия датчиков основан на преобразовании ускорения контролируемого
объекта в пропорциональный электрический сигнал с последующим преобразованием его в
цифровую форму, соответствующую СКЗ виброскорости, а также в токовые сигналы, пропор-
циональные СКЗ виброскорости и мгновенному значению виброускорения.
Датчик включает в себя первичный преобразователь, усилитель и микроконтроллер.
Первичный преобразователь представляет собой дифференциальную конденсаторную
структуру с воздушным диэлектриком. Неподвижные обкладки этого конденсатора представ-
ляют собой консольные стержни, расположенные на высоте 1 мкм от поверхности кристалла в
воздухе на поликремниевых столбиках-анкерах, приваренных к кристаллу на молекулярном
уровне. Подвижная обкладка закреплена на инерционной массе и находится между непод-
вижными обкладками. Подвижная и неподвижная обкладки подключаются к источнику по-
стоянного тока. Под действием ускорения подвижная обкладка смещается относительно не-
подвижных, что вызывает изменение емкости датчика и появление пропорционального уско-
рению электрического сигнала.
Сигнал с выхода первичного преобразователя поступает на плату с аналоговым уси-лителем,
где усиливается и фильтруется, далее на микроконтроллер, где сигнал преобразовы-вается
в цифровую форму (СКЗ виброскорости) и
унифицированный токовый сигнал от 4 до 20 мА или от 0 до 20 мА, пропорциональный мгно-
венному значению ускорения или среднему квадратическому значению (СКЗ) виброскорости.
Датчик имеет маркировку взрывозащиты 0ExiaIIAT5 X и выпускается в нескольких
исполнениях, зависящих от наличия унифицированного токового выхода по ускорению (обо-
значается буквой «У») или по скорости (обозначается буквой «С»), нижнего предела диапазо-
на токового сигнала (обозначается буквой «S»), нижнего предела диапазона частот (обозна-
чается буквой «H») и длины кабеля (обозначается буквой «L»).

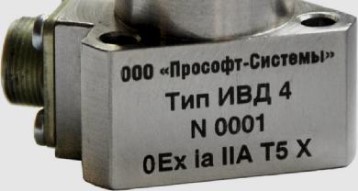

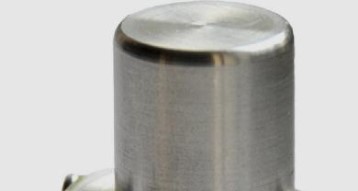

Внешний вид датчика вибрации ИВД 4 приведен на рисунке 1.
Рисунок 1 – Датчик вибрации ИВД 4
Лист № 2
всего листов 3
Программное обеспечение (ПО)
Внешнее программное обеспечение не является метрологически значимым. Метроло-
гические характеристики нормированы, влияние ПО на них не оказывает. Программное обес-
печение предназначено для установки на персональный компьютер и считывания результатов
измерений.
Наименова-
ние про-
граммного
обеспечения
Configurator
Идентификацион-Номер версии
ное наименование (идентификаци-
программного онный номер)
обеспечения программного
обеспечения
Configurator4.5.0.2
Application
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
4B587548
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC-32
Датчик защищен от несанкционированного доступа постановкой резьбовой крышки
на клей.
Программное обеспечение имеет уровень защиты «А» по МИ 3286-2010.
Метрологические и технические характеристики
от 0,008 до 45
Диапазон измерений виброускорения, м/с
2
Диапазон измерений СКЗ виброскорости, мм/с
(6300 – размерный коэффициент, мм/с
2
, f – частота, 1/с)
Диапазоны частот измерений СКЗ виброскорости, Гц
от 0,1 до 6300
•
f
–1
от 2 до 1000
от 10 до 1000
Пределы допускаемой основной относительной погрешности измерения
виброускорения по токовому каналу во всем диапазоне частот и в диа-
пазонах амплитуд, %:
от 0,008 до 0,04 м/с
2
св. 0,04 до 45 м/с
2
±
10
±5
Пределы допускаемой основной относительной погрешности измерения
СКЗ виброскорости по токовому и цифровому каналам во всем диапа-
зоне частот и в диапазоне амплитуд, %:
от 0,1 до 0,8 мм/с
св. 0,8 до (6300
•
f
–1
) мм/с
±
10
±5
5
±0,1
Относительный коэффициент поперечного преобразования датчика, %,
не более
Пределы допускаемой дополнительной погрешности виброускорения и
виброскорости, вызванной изменением температуры окружающего воз-
духа, % / °C
Условия эксплуатации:
диапазон температур,
о
С
Масса (без кабеля), кг, не более
Габаритные размеры (высота × ширина × длина), мм, не более
от минус 60 до 60
0,2
43
´
47
´
37
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорт типографским спосо-
бом.
Лист № 3
всего листов 3
Комплектность средства измерений
Датчик вибрации ИВД-4
Кабель (длина в соответствии с заказом)
Комплект крепежных изделий
Компакт диск с отладочной программой
Руководство по эксплуатации
Паспорт
Методика поверки
Копия сертификата соответствия ГОСТ Р
1 шт.
1 шт.
1 компл.
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументу«ДатчиквибрацииИВД4.Методикаповерки»
ПБКМ.468223.004 ПМ1, разработанному ООО «Прософт - Системы» и утвержденному ГЦИ
СИ ФГУП «ВНИИМС» 18.06.2012.
Основные средства поверки: п
оверочная вибрационная установка
2 разряда по МИ 2070-90.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Датчик вибрации ИВД 4» ПБКМ 468223.004 РЭ, раз-
дел 1.5.
Нормативные и технические документы, устанавливающие требования к датчикам
вибрации ИВД 4
1 МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виб-
роперемещения, виброскорости, виброускорения в диапазоне частот от (0,3 – 20000) Гц.
2 Технические условия ТУ4277–003–55181848–2011.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Обществосограниченнойответственностью«Прософт-Системы»(ООО«Прософт-
Системы»), г. Екатеринбург
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации, зарегистрированный в Госреестре средств измерений под № 30004-08
от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Заместитель
Руководителя Федерального агент-
ства по техническому регулирова-
нию и метрологииФ.В.Булыгин
М.п.«____» _______2012 г.
