Номер госреестра:
50847-12
Наименование СИ:
Платформы контрольные весовые
Обозначение типа:
ГСП
Производитель:
ООО "Инженерный центр "АСИ", г.Кемерово
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47705
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Платформы контрольные весовые ГСП
Назначение средства измерений
Платформы контрольные весовые ГСП (далее – платформы) предназначены для
создания статической нагрузки при поверке железнодорожных весов, эквивалентной действию
гирь класса точности М
3
по ГОСТ OIML R111-1-2009, и перемещения на небольшие
расстояния, в пределах поверяемых весов, эталонных гирь.
Описание средства измерений
Платформа представляет собой агрегат, оборудованный несущей рамой и механизмом
передвижения с питанием как от электросети весоповерочного вагона, так и от внешней
электросети. Платформа покрыта настилом, на котором установлены конусные фиксаторы для
центровки гирь и обеспечения устойчивости гирь при передвижении платформы.
Рама платформы опирается на две ходовые оси механизма передвижения. Механизм
передвижения смонтирован на одной или двух осях. Мотор-редуктор соединён с ходовой осью
при помощи муфты.
Платформа имеет полость для точной подгонки массы.

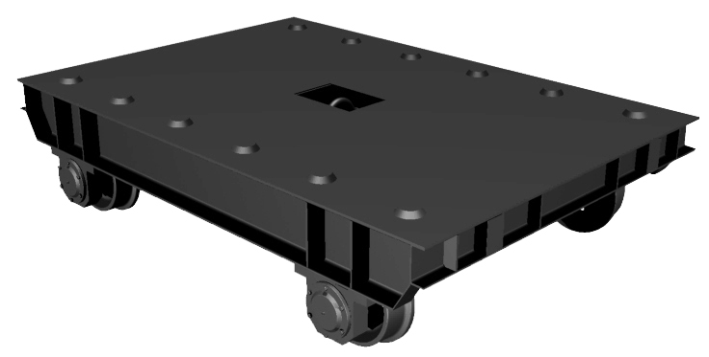

Рисунок 1. – Общий вид платформы

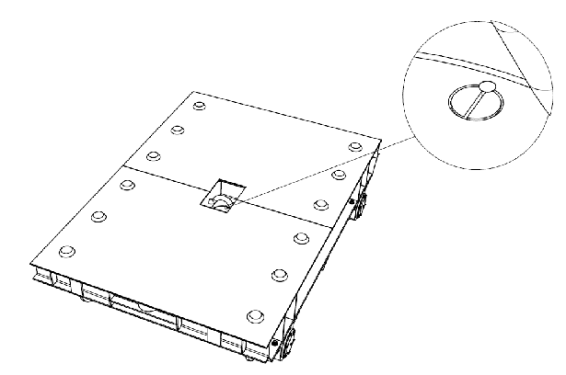

Рисунок 2 – Схема пломбировки от несанкционированного доступа и обозначение мест
для нанесения клейма
Поверительное клеймо ставится на штифт,
блокирующий винт крепления крышки
подгоночной полости
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Номинальное значение массы платформы, кг..................................................................2000
Пределы допускаемых отклонений массы платформы от номинального значения, кг..± 1
Масса перевозимых гирь 4-го разряда по ГОСТ 8.021-2005, кг…………от 200 до 40 000
Скорость передвижения, м/с, не менее................................................................................0,5
Габаритные размеры, мм, не более .................................................................3100х2100х800
Условия эксплуатации:
температура окружающего воздуха, °С………………..….………….. от минус 50 до +50
относительная влажность при температуре 25
0
С не более, % ……..………………… 90
Параметры электрического питания от сети переменного тока:
+
22
+
38
- напряжение, В ................................................................................................220
-
33
/ 380
-
57
- частота, Гц...................................................................................................................... 50 ± 1
Потребляемая мощность, В
×
А, не более ...........................................................................4000
Значение вероятности безотказной работы за 2000 ч.......................................................0,95
Средний срок службы, лет.....................................................................................................15
Знак утверждения типа
наносится на маркировочную табличку, закреплённую на платформе, и типографским способом
на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Платформа………………………………………………………………………………1 шт.
Руководство по эксплуатации
УФГИ.404229.005«ПлатформыконтрольныевесовыеГСП.Руководствопо
эксплуатации»……………………………………………………………………………………1 шт.
Методика поверки
МП2301-0122-2012«ПлатформыконтрольныевесовыеГСП.Методика
поверки»…………………………………………………………………………………………...1 шт.
Поверка
осуществляется по МП 2301-0122-2012 «Платформы контрольные весовые ГСП. Методика
поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 16.01.2012 г.
Средство поверки: компаратор массы с максимальной нагрузкой 2000 кг, эталонная
гиря 4-го разряда (класса точности М
1
) массой 2000 кг по ГОСТ 8.021-2005 или компаратор
массы с максимальной нагрузкой 2000 кг, эталонные гири 4-го разряда (класса точности М
1
)
общей массой 2000 кг по ГОСТ 8.021-2005
Сведения о методиках (методах) измерений
изложены в документе УФГИ.404229.005 «Платформы контрольные весовые ГСП. Руководство
по эксплуатации».
Нормативные и технические документы, устанавливающие требования к платформам
контрольным весовым ГСП
1 ГОСТ OIML R111-1-2009 «Государственная система обеспечения единства
измерений. Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Часть 1: Метрологические и
технические требования».
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
3 ТУ 4274-031-10897043-2011 «Платформы контрольные весовые ГСП. Технические
условия».
Лист № 3
Всего листов 3
4 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
техническиетребования. Испытания».
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ и (или) услуг по обеспечению единства измерений: поверка весов среднего
класса точности по ГОСТ 53228-2008.
Изготовитель
Общество с ограниченной ответственностью «Инженерный центр «АСИ» (ООО «ИЦ «АСИ»)
Адрес: Российская Федерация, 650000, г. Кемерово, ул. Кузбасская, д.31
Тел./факс: (3842) 36-61-49; e-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«____» _________ 2012 г.
