Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141, ГРСИ 50845-12
Номер госреестра:
50845-12
Наименование СИ:
Источники питания программируемые модульные
Обозначение типа:
NI PXI-4132, NI PXIe-4140, NI PXIe-4141
Производитель:
Компания "National Instruments Corporation", Венгрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47703
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140,
NI PXIe-4141
Назначение средства измерений
Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-
4141 предназначены для воспроизведения и стабилизации напряжения и силы постоянного
тока в резистивной нагрузке, и применяются в автоматизированных системах испытаний и
контроля технических средств.
Описание средства измерений
Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-
4141 выполнены по классической схеме с управлением по интерфейсу PXI (модель NI PXI-
4132), PXI Express (модели NI PXIe-4140, NI PXIe-4141). Задаваемое в десятичном цифровом
коде значение напряжения или силы тока преобразуется в двоичный цифровой код, который
затем преобразуется цифро-аналоговым преобразователем в аналоговое значение выходной
величины. Выходные схемы умощнения с обратной связью обеспечивают стабилизацию
напряжения или силы тока в нагрузке при изменении ее сопротивления и нестабильности
сетевогонапряжения.Выполненнаянаосновепрецизионногоаналого-цифрового
преобразователя схема измерения позволяет одновременно контролировать оба параметра.
Управление режимами и задание значений выходных величин могут производиться с
виртуальной лицевой панели или дистанционно по шине PXI (PXI Express).
Конструктивно источники питания программируемые модульные NI PXI-4132, NI PXIe-
4140, NI PXIe-4141 выполнены в виде печатной платы, на которой закреплены лицевая па-
нель с разъемами для присоединения кабелей, и разъем интерфейса на задней части платы.
Модули устанавливаются в слоты шасси PXI (PXI Express).
Внешний вид источников питания программируемых модульных NI PXI-4132, NI PXIe-
4140, NI PXIe-4141 с указанием места пломбирования показан на фотографиях 1 и 2. Знак
поверки в виде наклейки размещается на боковой панели.
По техническим требованиям источники питания программируемые модульные NI PXI-
4132, NI PXIe-4140, NI PXIe-4141 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапа-
зоном температур от 0 до 55
о
С.
место пломбирования
место пломбирования

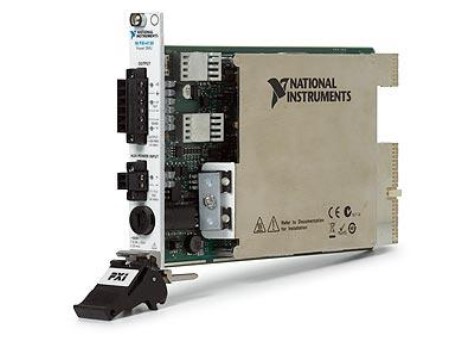

фотография 1.
модель NI PXI-4132

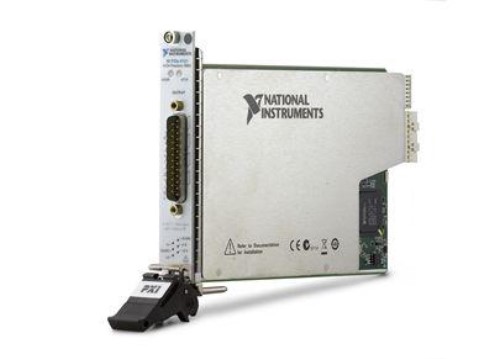

фотография 2.
модели NI PXIe-4140, NI PXIe-4141
Лист № 2
всего листов 5
Программное обеспечение
Пакет программного обеспечения “NI-DCPower” устанавливается на жесткий диск
контроллера или внешнего компьютера. На компьютере (контроллере) должны быть
установлены операционные системы Windows и LabVIEW в соответствии с требованиями,
изложенными в руководстве пользователя. Существенная для утверждения типа часть,
защищенная от неавторизованного доступа, служит для записи и хранения калибровочных
констант, идентификационных данных о типе и серийном номере, передачи и хранения
данных в памяти компьютера (контроллера).
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска
идентификационное наименование
идентификационный номер версии
A по WELMEC 7.2 для категории U
NI-DCPower
1.6 и выше
Метрологические и технические характеристики
количество каналов
NI PXI-4132 1
NI PXIe-4140, NI PXIe-4141 4
пределы диапазонов установки напряжения U
max
NI PXI-4132± 10 В, ± 100 В
NI PXIe-4140, NI PXIe-4141± 10 В
пределы диапазонов установки силы тока I
max
(с шагом, кратным 10) от 10 мкА до 100 мА
пределы диапазонов установки выходного сопротивления
(только для модели NI PXIe-4141; с шагом, кратным 10)от 10 Ом до 100 кОм
максимальная выходная мощность в канале
NI PXI-4132 2 Вт
NI PXIe-4140, NI PXIe-4141 1 Вт
пределы допускаемой основной погрешности при температуре 23 ± 5 °C
установка напряжения U
NI PXI-4132
на пределе ± 10 В± (2,5∙10
-4
U + 3 мВ)
на пределе ± 100 В± (2,5∙10
-4
U + 10 мВ)
NI PXIe-4140± (1∙10
-3
U + 5 мВ)
NI PXIe-4141± (1,5∙10
-4
U + 0,6 мВ)
измерение напряжения U
NI PXI-4132
на пределе ± 10 В ± (2∙10
-4
U + 2 мВ)
на пределе ± 100 В ± (2∙10
-4
U + 5 мВ)
NI PXIe-4140± (1∙10
-3
U + 5 мВ)
NI PXIe-4141± (1,5∙10
-4
U + 0,6 мВ)
установка силы тока I
NI PXI-4132± (3,4∙10
-4
I + 2∙10
-4
I
max
)
NI PXIe-4140± (1∙10
-3
I + 5∙10
-4
I
max
)
NI PXIe-4141± (3∙10
-4
I + 1,5∙10
-4
I
max
)
измерение силы тока I
NI PXI-4132
на пределах от 10 мкА до 10 мА ± (2,8∙10
-4
I + 1∙10
-4
I
max
)
на пределе 100 мА ± (2,0∙10
-4
I + 1∙10
-4
I
max
)
NI PXIe-4140± (1∙10
-3
I + 5∙10
-4
I
max
)
NI PXIe-4141± (3∙10
-4
I + 1,5∙10
-4
I
max
)
Лист № 3
всего листов 5
пределы допускаемой дополнительной погрешности в рабочем интервале температур на 1
о
С,
типовые значения
установка напряжения U
NI PXI-4132
на пределе ± 10 В± (3,75∙10
-5
U + 450 мкВ)
на пределе ± 100 В± (3,75∙10
-5
U + 1,5 мВ)
NI PXIe-4140, NI PXIe-4141± (5∙10
-6
U + 1 мкВ)
измерение напряжения U
NI PXI-4132
на пределе ± 10 В ± (3∙10
-5
U + 300 мкВ)
на пределе ± 100 В ± (3∙10
-5
U + 750 мкВ)
NI PXIe-4140, NI PXIe-4141± (5∙10
-6
U + 1 мкВ)
установка силы тока
NI PXI-4132± (5,1∙10
-5
I + 3∙10
-5
I
max
)
NI PXIe-4140, NI PXIe-4141± (2∙10
-5
I + 1∙10
-6
I
max
)
измерение силы тока I
NI PXI-4132± (4,2∙10
-5
I + 1,5∙10
-5
I
max
)
NI PXIe-4140, NI PXIe-4141± (2∙10
-5
I + 1∙10
-6
I
max
)
отклонение напряжения U при изменении силы тока в нагрузке на 1 мА, не более
NI PXI-41320,5 мВ
NI PXIe-4140, NI PXIe-414110 мкВ
(типовое значе-
ние)
отклонение силы тока I при изменении напряжения на нагрузке на 1 В, не более
NI PXI-4132± (1∙10
-4
I
max
)
NI PXIe-4140, NI PXIe-4141± (1∙10
-6
I
max
+ 20 пА)
среднеквадратические значения пульсаций и шумов напряжения в диапазоне частот
до 20 МГц, типовые значение, не более
NI PXI-41321 мВ
NI PXIe-4140, NI PXIe-41411,5 мВ
габаритные размеры (высота х глубина х толщина), мм216 х 130 х 20
масса, не более
NI PXI-4132 295 г
NI PXIe-4140, NI PXIe-4141 425 г
потребляемая мощность от шасси, не более
NI PXI-4132 13 Вт
NI PXIe-4140, NI PXIe-4141 16 Вт
рабочие условия применения
температура окружающей trialот 0 до + 55 °C
относительная влажность воздуха при температуре до 40 °Cот 10 до 70 %
условия хранения и транспортирования
температура окружающей средыот – 40 до + 70 °C
относительная влажность воздухаот 5 до 95 %
электромагнитная совместимостьпо ГОСТ Р 51522-99
безопасностьпо ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на ти-
тульный лист руководства по эксплуатации типографским способом.
Лист № 4
всего листов 5
Комплектность средства измерений
кол-во
1 шт.
1 шт.
1 шт.
по заказу
наименование и обозначение
источник питания программируемый модульный (по заказу)
терминальный блок p/n 781974-01 (для моделей NI PXIe-4140, NI PXIe-4141)
компакт-диск с драйвером NI-DCPower
принадлежности
руководство по эксплуатации на русском языке
370736H-01/1R для NI PXI-4132
370736H-01/2R для NI PXIe-4141, NI PXIe-4142
методика поверки NI4141-2012
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу «NI4141-2012. Источники питания программируемые модуль-
ные NI PXI-4132, NI PXIe-4140, NI PXIe-4141. Методика поверки», утвержденному руково-
дителем ГЦИ СИ «РОСИСПЫТАНИЯ» 16.07.2012 г.
Средства поверки:
средство поверки и требования к его
метрологическим характеристикам
вольтметр постоянного напряжения
относительная погрешность измерения
постоянного напряжения от 10 В до 100 В
не более ± 0,005 %
амперметр постоянного тока
относительная погрешность измерения силы
постоянного тока от 2,5 мкА до 100 мА не
более 0,01 %
нагрузка электронная
относительная погрешность установки
сопротивления от 10 Ом до 1 кОм
не более ± 10 %;
максимальная мощность не менее 3 Вт
рекомендуемое средство поверки и его
метрологические характеристики
мультиметр Agilent 3458A
относительная погрешность измерения
постоянного напряжения от 10 В до 100 В не
более ± 0,0015 %
мультиметр Agilent 3458A
относительная погрешность измерения силы
постоянного тока от 2,5 мкА до 100 мА не
более 0,006 %
нагрузка электронная постоянного тока
B&K Precision 8540
относительная погрешность установки
сопротивления от 10 Ом до 1 кОм
не более ± 2 %;
максимальная мощность 150 Вт
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
- «Источники питания программируемые модульные NI PXI-4132. Руководство по экс-
плуатации. 370736H-01/1R»;
- «Источники питания программируемые модульные NI PXIe-4140, NI PXIe-4141. Руко-
водство по эксплуатации. 370736H-01/2R».
Нормативные документы, устанавливающие требования к источникам питания про-
граммируемым модульным NI PXI-4132, NI PXIe-4140, NI PXIe-4141
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Лист № 5
всего листов 5
Изготовитель
Компания “National Instruments Corporation” (Венгрия); H-4031, Debrecen, Hatar ut I/A, Hun-
gary; тел./факс 36(52)515-497, e-mail
Заявитель
Представительство “National Instruments Corporation” в Российской Федерации; 119361,
Москва, Озерная ул., 42; тел. (495)783-68-51, факс (495)783-68-52
Испытательный центр
Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ»;
103001, г. Москва, Гранатный пер., 4; тел. (495)236-41-71, факс (499)230-36-25;
Аттестат аккредитации № 30123-10
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«______»_______________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22906-02 | Дозиметры индивидуальные программируемые | RAD-62S | Фирма "Rados Technology Oy", Финляндия | 1 год | Перейти |
| 23170-02 | Измерители температуры многоканальные программируемые | МИТ-40 | ООО НПК "Приборист", г.Протвино | 1 год | Перейти |
| 67996-17 | Контроллеры программируемые логические | МКLogic200 | АО "Нефтеавтоматика", г.Уфа | 1 год | Перейти |
| 46953-11 | Источники питания | GPD-73303S, GPD-73303D | Фирма "Good Will Instrument Co., Ltd.", Тайвань | 1 год | Перейти |
| 66566-17 | Источники питания постоянного тока модульные | 66000A | Фирма "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
