Датчики весоизмерительные цифровые сжатия RC3D, ГРСИ 50844-12
Номер госреестра:
50844-12
Наименование СИ:
Датчики весоизмерительные цифровые сжатия
Обозначение типа:
RC3D
Производитель:
Фирма "Flintec GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47702
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные цифровые сжатия RC3D
Назначение средства измерений
Датчики весоизмерительные цифровые сжатия RC3D (далее - датчики) предназна-
чены для измерений и преобразования воздействующей на датчик силы тяжести взвешивае-
мого объекта в цифровой нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на преобразовании упругой деформации датчи-
ка, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, trial-
ненных по мостовой электрической схеме, и аналого-цифрового преобразователя.
Модификации датчиков отличаются максимальной нагрузкой, пределами допус-
каемой погрешности, габаритными размерами и массой.

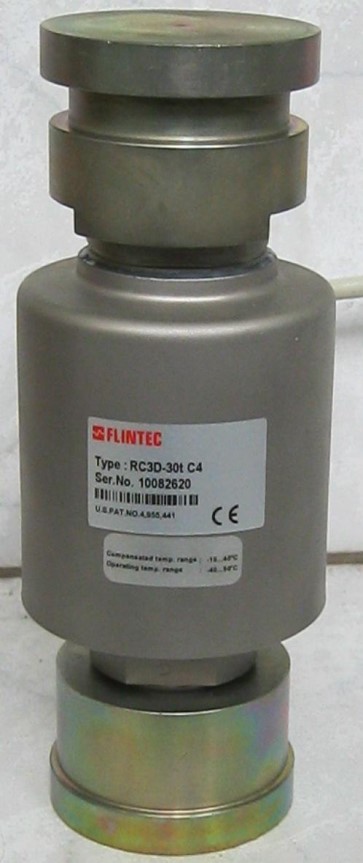

Рис.1. Общий вид датчика
Лист № 2
всего листов 3

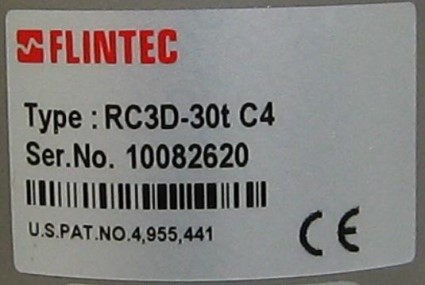

Рис. 2 – Маркировка датчика
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
- торговая марка изготовителя;
- модель весоизмерительного датчика;
- серийный номер;
- класс точности по ГОСТ Р 8.726-2010;
- максимальная нагрузка E
max
.
Метрологические и технические характеристики
1. Класс точности по ГОСТ Р 8.726-2010 ………………………………….…………. С
2. Доля от пределов допускаемой погрешности весов, p
LC
…...………...………..….. 1
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
Нагрузка, кг
от 0 до 500
n
включ.
св. 500
n
до 2000
n
включ.
св. 2000
n
Пределы допускаемой погрешности (mpe), кг
±
0,5
n
±
1,0
n
±
1,5
n
интервалов n
вал ν, кг
4. Обозначение по влажности …………………………………….…….…..……….. СH
5. Составляющая погрешности связанная со сходимостью, кг, не более …….... |mpe|
6. Составляющая погрешности связанная с ползучестью
- за 30 мин, кг, не более ………………….……….…………………………….. 0,7 mpe -
за время между 20-й и 30-й минутами, кг, не более ………………….……. 0,15 mpe 7.
Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
) и минимальный поверочный интервал (ν
min
) приведены в таблице 2.
Таблица 2
Максимальное число поверочных
100030004000
max
Максимальная нагрузка, Е
max
, т30, 40, 5030, 40, 5030, 40, 50
Минимальный поверочный интер-
Е
max
/5000Е
max
/15000Е
max
/15000
min
Невозврат выходного сигнала при
возврате к минимальной нагрузке,Е
max
/2000Е
max
/6000Е
max
/8000
DR, кг
8. Габаритные размеры и масса датчиков приведены в таблице 3
Максимальная нагрузкаГабаритные размеры, не более, мм
(Е
max
), кг ДлинаДиаметр
30, 40 150 81
50 178 99
Таблица 3
Масса, кг,
не более
3,6
4,5
Лист № 3
всего листов 3
9. Условия измерений:
- предельные значения температуры, °С ………………………… от минус 10 до + 40
- относительная влажность, % ……………………………………………….…… до 96
10. Температура эксплуатации и хранения, °С ….…………….… от минус 40 до + 50
11. Напряжение питания, В ……………………….…...…….…………..…... от 9 до 12
12. Предел допустимой нагрузки Е
Lim
, % от Е
max
………………….…...………….. 200
13. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)... IP68/ IP69К
14. Вероятность безотказной работы за 2000 ч ………………………….…..…..…. 0,9
Знак утверждения типа
Знак утверждения типа наносится на датчик в виде маркировочной наклейки и типо-
графским способом на титульный лист паспорта.
Комплектность средства измерений
Датчик – 1 шт.
Паспорт – 1 экз.
Поверка
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами до-
пускаемых значений доверительных границ относительной погрешности δ = 0,01 %.
Датчики, применяемые в весах, весодозирующих и весоизмерительных устройствах ав-
тономной поверке не подлежат.
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоиз-
мерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам ве-
соизмерительным цифровым сжатия RC3D
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования.
Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений массы.
3. Техническая документация фирмы «FLINTEC GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных
операций, выполнении государственных учетных операций.
Изготовитель
фирма «FLINTEC GmbH», Германия
Адрес: FLINTEC GmbH, Bemannsbruch, 9, 74909 Meckesheim, Germany
Tel: +49(0)6226924025
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Госреестре 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«____»_____________2012 г.
