Номер госреестра:
50843-12
Наименование СИ:
Датчики весоизмерительные сжатия
Обозначение типа:
RC3
Производитель:
Фирма "Flintec GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47701
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные сжатия RC3
Назначение средства измерений
Датчики весоизмерительные сжатия RC3 (далее - датчики) предназначены для из-
мерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в
аналоговый нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на преобразовании упругой деформации датчи-
ка, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соеди-
ненных по мостовой электрической схеме.
Модификации датчиков отличаются максимальной нагрузкой, пределами допус-
каемой погрешности, габаритными размерами и массой.

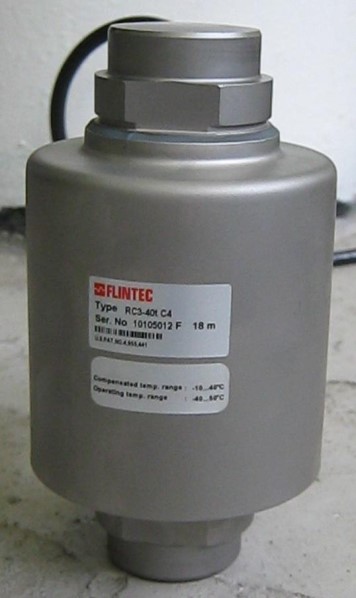

Рис.1. Общий вид датчика

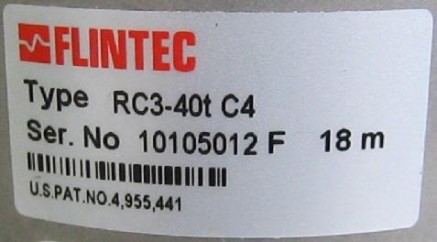

Рис. 2 – Маркировка датчика
Лист № 2
всего листов 3
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
- торговая марка изготовителя;
- модель весоизмерительного датчика;
- серийный номер;
- класс точности по ГОСТ Р 8.726-2010;
- максимальная нагрузка E
max
.
Метрологические и технические характеристики
1. Класс точности по ГОСТ Р 8.726-2010 …………………………………………….. С
2. Доля от пределов допускаемой погрешности весов, p
LC
………...…………..….. 0,7
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
Нагрузка, кг
от 0 до 500
n
включ.
св. 500
n
до 2000
n
включ.
св. 2000
n
Пределы допускаемой погрешности (mpe), кг
±
0,35
n
±
0,7
n
±
1,05
n
интервалов n
4. Обозначение по влажности ……………………………………………………….. CH
5. Номинальный относительный выходной сигнал, мВ/В …………..…….... 2 ± 0,1 %
6. Составляющая погрешности связанная со сходимостью, кг, не более …….... |mpe|
7. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг, не более ………………….……….…………………………….. 0,7 mpe
- за время между 20-й и 30-й минутами, кг, не более ………………….……. 0,15 mpe
8. Значение входного сопротивления датчиков, Ом ……………..….....….... 1150 ± 50
9. Значение выходного сопротивления датчиков, Ом ……..…………........… 1000 ± 2
10. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
) и минимальный поверочный интервал (ν
min
) приведены в таблице 2.
Таблица 2
Максимальное число поверочных
100030004000
max
Максимальная нагрузка, Е
max
, т
7,5; 15; 22,5; 30; 40; 7,5; 15; 22,5; 30; 7,5; 15; 22,5; 30;
50; 100; 150; 30040; 5040; 50
вал ν, кг
Минимальный поверочный интер-
Е
max
/5000Е
max
/15000Е
max
/15000
min
Невозврат выходного сигнала при
возврате к минимальной нагрузке,Е
max
/2000Е
max
/6000Е
max
/8000
DR, кг
11. Условия измерений:
- предельные значения температуры, °С ………………………… от минус 10 до + 40
- относительная влажность, % ……………………………………………….…… до 96
12. Температура эксплуатации и хранения, °С ….…………….… от минус 40 до + 50
13. Габаритные размеры и масса датчиков приведены в таблице 3
Таблица 3
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), т
ДлинаДиаметр
не более
7,5; 15; 22,5 89 65 1,5
30 140 81 3,3
40 150 81 3,6
50 178 99 4,5
100 178 141,3 4,7
150 210 165,1 8,5
300 280 165,1 26,5
Лист № 3
всего листов 3
14. Напряжение питания, В ……………………….…...……...……………... от 5 до 15
15. Предел допустимой нагрузки Е
Lim
, % от Е
max
………………….…...…....…….. 200
16. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)... IP68/ IP69К
17. Вероятность безотказной работы за 2000 ч ………………………….…..…..…. 0,9
Знак утверждения типа
Знак утверждения типа наносится на датчик в виде маркировочной наклейки и ти-
пографским способом на титульный лист паспорта.
Комплектность средства измерений
Датчик – 1 шт.
Паспорт – 1 экз.
Поверка
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами
допускаемых значений доверительных границ относительной погрешности δ = 0,01 %.
Датчики, применяемые в весах, весодозирующих и весоизмерительных устройствах
автономной поверке не подлежат.
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весо-
измерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам ве-
соизмерительным сжатия RC3
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования.
Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
3. Техническая документация фирмы «FLINTEC GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
в составе весов и весоизмерительных устройств при осуществлении торговли и товарообмен-
ных операций, выполнении государственных учетных операций.
Изготовитель
фирма «FLINTEC GmbH», Германия
Адрес: FLINTEC GmbH, Bemannsbruch, 9, 74909 Meckesheim, Germany
Tel: +49(0)6226924025
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Государственном
реестре 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«____»_____________2012 г.
