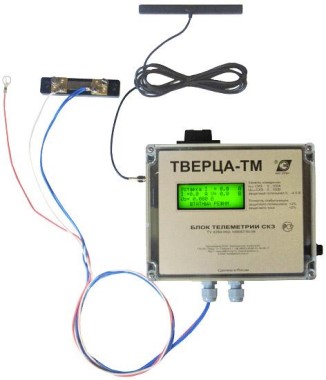

Измерители многофункциональные телеметрические Тверца-ТМ, ГРСИ 50809-12
Номер госреестра:
50809-12
Наименование СИ:
Измерители многофункциональные телеметрические
Обозначение типа:
Тверца-ТМ
Производитель:
ООО "Электронные технологии" (ЭЛТЕХ), г.Тверь
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.08.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47666
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители многофункциональные телеметрические «Тверца-ТМ»
Назначение средства измерений
Измерители многофункциональные телеметрические «Тверца-ТМ» (далее – измерите-
ли) предназначены для измерений выходной силы и напряжений постоянного тока станций
катодной защиты.
Описание средства измерений
Принцип действия измерителей основан на аналого-цифровом преобразовании вход-
ных сигналов силы и напряжения постоянного тока и последующей их обработке.
Измерители выполнены в виде одного законченного блока и обладает возможностью,
как ручного, так и дистанционного управления и съема информации (значения установок си-
лы постоянного тока защиты и защитного потенциала, текущие значения выходной силы и
напряжения постоянного тока, защитного потенциала) через встроенный GSM-модем для
диапазонов 900/1800 МГц.
В измерители встроен GSM-модем, который обеспечивает связь с диспетчерским
пунктом. При наличии у станции катодной защиты входа управления (унифицированный то-
ковый вход 4…20 мА или потенциальное управление 0…10 В) возможно осуществление руч-
ного или дистанционного управления режимом работы станции через измерители. Так же в
измеритель встроен алфавитно-цифровой жидкокристаллический индикатор для отображения
показаний измерения.
Измерение силы постоянного тока осуществляется от шунта 50 А/75 мВ.
Наименова-
ние про-
граммного
обеспечения
Идентификацион-
ное наименование
программного обес-
печения
Номер версии
(идентификаци-
онный номер
программного
обеспечения)
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма испол-
няемого кода)
SKZMainModule.exe
2.9.0.0
md5
2.0
md5
Программное обеспечение
Идентификационные данные программного обеспечения измерителей приведены в
таблице 1.
Системное программное обеспечение (встроенное) реализовано аппаратно и является
метрологически значимым.
Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предна-
значено для сбора информации с измерителей, хранения и представления пользователю в
удобном виде.
Встроенное программное обеспечение измерителей может быть проверено, установ-
лено или переустановлено только на заводе-изготовителе с использованием специальных про-
граммно-технических устройств.
Таблица 1
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
GSM Monitor
(Внешнее)
Встроенное
Tm_v2_wismo-
218.hex
AC3D980CEF23CA3D
598F47B9F55FDFD3
72E0195B3A7BCD063
11B54D6F2BE65D9
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «С» в соответствии с МИ 3286-2010.
Внешний вид и схема пломбирования измерителей представлены на рисунке 1.
Лист № 2
всего листов 4
Рисунок 1 – Внешний вид и схема пломбирования
(0…60) В
± 0,6 В
(0…50) А
± 0,5 А
Метрологические и технические характеристики
Диапазоны измерений величин, а также пределы допускаемых основных погрешно-
стей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2
Диапазон
измерений
Предел допускаемой основной аб-
солютной погрешности
Измеряемая
характеристика
Напряжение постоянного тока для измери-
тельного входа
Сила постоянного тока для измерительного
входа
Напряжение постоянного тока для защит-
ного входа
(0…-4) В40 мВ
Примечание: Предел допускаемой дополнительной температурной погрешности измерителей
при измерении составляют 1/2 пределов допускаемой основной погрешности на каждые 10
°
С
изменения температуры окружающей среды по отношению к нормальным условиям.
Общие технические характеристики:
Нормальные условия применения:
- нормальное значение температуры окружающего воздуха плюс 20
°
С. Допускаемые
отклонения от нормального значения
±
10
°
С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до
795 мм рт.ст.);
Рабочие условия применения:
- температура окружающего воздуха от минус 25 до плюс 45
°
С;
- относительная влажность воздуха 90 % при температуре окружающего воздуха
плюс 30
°
С;
Электропитание измерителей осуществляется через блок внешнего питания постоян-
ным напряжением со значением от 10,5 до 13,8 В и при питании от сети переменного тока на-
пряжением от 195 до 253 В.
Мощность, потребляемая измерителями, не более 15 Вт.
Место пломбировки
Лист № 3
всего листов 4
Измерители обеспечивают непрерывный режим работы без ограничения длительно-
сти.
Средняя наработка на отказ не менее 60000 ч.
Средний срок службы не менее 10 лет.
Габаритные размеры (высота × ширина × глубина) не более: (200 × 160 × 55) мм.
Масса не более 1,2 кг.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель измерителей методом термопеча-
ти и на титульные листы паспорта и руководства по эксплуатации типографским способом.
1 шт.
1 экз.
1 экз.
Количество
1 шт.
Комплектность средства измерений
Комплект поставки измерителей приведён в таблице 3.
Таблица 3
Наименование
Измеритель многофункциональный телеметрический
«Тверца-ТМ» с шунтом 50 А/75 мВ
Дипольная антенна
Измерители многофункциональные телеметрические
«Тверца-ТМ». Руководство по эксплуатации
Измерители многофункциональные телеметрические
«Тверца-ТМ». Методика поверки
Упаковочная тара
1 шт.
Требуемые характеристики
Поверка
осуществляется в соответствии с документом МП 50809-12 «Измерители многофункциональ-
ные телеметрические «Тверца-ТМ». Методика поверки», утверждённым ГЦИ СИ ФГУП
«ВНИИМС» в мае 2012 г.
Основные средства поверки и их основные метрологические характеристики приведе-
ны в таблице 4.
Таблица 4
Наименование и тип
средства поверки
Калибратор многофункцио-
Диапазон воспроизведения напряжения постоянного тока от 0 до
нальный серии 3000
1020 В, пределы допускаемой абсолютной погрешности
± (12·10
-6
· U
уст
+ 240 мкВ), диапазон воспроизведения силы по-
стоянного тока от 0 до 100 А, пределы допускаемой абсолютной
погрешности ± (0,08·10
-2
· I
уст
).
U
уст
(I
уст
) – установленное значение напряжения (силы) постоянного тока.
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации на измерители многофункцио-
нальные телеметрические «Тверца-ТМ».
Нормативныеитехническиедокументы,устанавливающиетребованияк
измерителям многофункциональным «Тверца-ТМ»:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»;
2. 4250-002-10805710-2009 ТУ «Измерители многофункциональные телеметрические
«Тверца-ТМ». Технические условия».
Лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛ-
ТЕХ»), г. Тверь.
Адрес: Российская Федерация, 170000, г. Тверь, пл. Гагарина, 1.
Телефон (8422) 34-68-10.
Факс (8422) 34-68-10 доб.199.
E-mail:
.
.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологиче-
ской службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«______»________________ 2012 г.
