Анализаторы количества и показателей качества электрической энергии AR6, ГРСИ 50775-12
Номер госреестра:
50775-12
Наименование СИ:
Анализаторы количества и показателей качества электрической энергии
Обозначение типа:
AR6
Производитель:
Фирма "CIRCUTOR S.A.", Испания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложениексвидетельству№47625
обутверждениитипасредствизмерений
лист№ 1
всеголистов 7
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Анализаторы количестваи показателей качестваэлектрическойэнергии AR6
Назначениесредстваизмерений
Анализаторы количества и показателей качества электрической энергии AR6 (далее по
тексту – анализаторы) предназначены для измерения, вычисления, записи и анализа качественных
по ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) и количественных параметров напряжения пе-
ременного тока, силыпеременного токаи других параметровэлектрическойэнергииводнофазных,
симметричных и несимметричных трехфазных трех, четырех и пятипроводных электрических се-
тяхпеременноготокачастотой 50 Гц.
Описаниесредстваизмерений
Принцип действия анализаторов основан на аналого-цифровом преобразовании входных
сигналов напряжения и силы переменного тока и их последующей обработке, основанной на быст-
ромпреобразованииФурье.
Анализаторы предназначены для обследования электросетей с целью определения показа-
телей качества электроэнергии, проверки приборов и систем учета, подбора фильтрокомпенси-
рующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудова-
ниянапредприятиях промышленностиивэнергосистемах.
Анализаторы предназначены для автономной работы и работы в составе автоматизиро-
ванных информационно-измерительных систем.
Анализаторы выполнены в переносном варианте, изолированном корпусе. Управление
процессом измерения и вывода данных осуществляется посредством системы меню. Прибор раз-
мещен впластмассовомкорпусе, накоторомрасположеныпанельоператораигруппыразъемовдля
подключения к измеряемой цепи. Панель операторасостоит из цветногографическогоЖК-дисплея
и клавиатуры. Клавиатура служит для включения/выключения прибора, выбора режимов измере-
ний, выбора специальных функций при измерениях. Процесс измерения отображается на жидкок-
ристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм,
индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикато-
ров.
Анализаторы имеют слот для карты памяти формата SD, объемом не менее 1 Гбайт, для
хранениярезультатовизмерений. АнализаторподдерживаеткартыпамятиформатаSD, объемомдо
32 Гбайт. Сохраненные результаты могут быть переданы в персональный компьютер с помощью
специального программного обеспечения «Power Vision Plus» для среды Windows через интерфейс
USB, имеющийсяванализаторе.
Анализаторы имеют группу из пяти входов для измерения характеристик напряжения пе-
ременного тока, и группу из пяти потенциальных входов для измерения характеристик силы пере-
менноготокасноминальнымсреднеквадратичнымзначениемнапряженияпеременноготока 2 В.
Анализаторы могут использоваться для работы в однофазных, трехфазных, трехпровод-
ных, четырехпроводных и пятипроводных электрических сетях. Измерительные входы напряже-
нийизолированыотостальных частейанализатора.
Номинальная значение первичного измеряемого тока зависит от типа подключаемых то-
коизмерительных клещей (далеепотексту– датчики тока) и может составлять 5 А, 10 А, 100 А, 200
А, 500 А, 1 кА, 2 кА, 10 кА, 20 кА.
лист№ 2
всеголистов 7
Программноеобеспечение
Идентификационные данные программного обеспечения анализаторов приведены в таб-
лице 1.
Системное программное обеспечение (встроенное) реализовано аппаратно и является мет-
рологически значимым. Встроенное программное обеспечение анализаторов может регулярно об-
новлятьсяпользователемприпоявлениинасайтепроизводителяновойофициальнойверсии.
Программноеобеспечение«PowerVision Plus» (внешнее) устанавливаетсянаперсональный
компьютерипредназначенодляпередачиианализазарегистрированнойанализатороминформа-
ции. ПодключениеанализаторакперсональномукомпьютерупроисходитчерезинтерфейсUSB.
Таблица 1
Наименование
программного
обеспечения
Идентификацион-
ноенаименование
программного
обеспечения
Upgrade
нениже 2.6.1
md5
md5
Номерверсии
(идентификаци-
онныйномер
программного
обеспечения)
Алгоритмвычис-
ленияцифрового
идентификатора
программного
обеспечения
Встроенное
Цифровойидентифи-
каторпрограммного
обеспечения (кон-
трольнаясуммаис-
полняемогокода)
FC59D59ED08B4989
318BC9060F729684
Внешнее
PowerVision Plusнениже 1.2
EDE0C47C28C8341D
B7CE1E3C84B9C0CE
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений – «А» всоответствиисМИ 3286-2010.

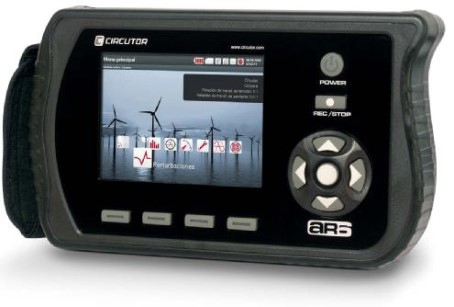

Внешнийвиданализаторапредставленанарисунке 1
Рисунок 1 – Внешнийвидисхемапломбированияотнесанкционированногодоступа
Метрологическиеитехническиехарактеристики
Номинальное значение фазного напряжения переменного тока U
ном
может принимать зна-
чения 300 либо 800 В;
Номинальное значение силы переменного тока I
ном
может принимать следующие значе-
ния: 5 А, 10 А, 100 А, 200 А, 500 А, 1 кА, 2 кА, 10 кА, 20 кА.
Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей
Местопломбирования
лист№ 3
всеголистов 7
измеренийприведенывтаблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспече-
ния.
Таблица 2
Измеряемыйпараметр
Диапазон
измерений
(0,2 – 1,5)%
∙
U
ном
± 0,5 (δ
)
±
2
е.м.р
(10 – 120)%
∙
U
ном
± 0,5 (
D)
(10 – 120)%
∙
U
ном
± 0,5 (
D)
0 – 20
± 0,5 (
D)
0 – 20
± 0,5 (
D)
0,01 – 60
± 0,01 (
D)
0,01 – 60
± 0,01 (
D)
100 – 120
± 0,5 (
D)
(10 – 120)%
∙
I
ном
± 0,5
(
δ
)
±
2
е.м.р
(10 – 120)%
∙
I
ном
± 0,5
(
δ
)
(10 – 120)%
∙
I
ном
± 0,5
(
δ
)
± 0,5
(
δ
)
±
4
е.м.р
± 0,5
(
δ
)
±
4
е.м.р
± 0,5
(
δ
)
±
4
е.м.р
± 0,5
(
δ
)
±
4
е.м.р
Пределы
допускаемой
основнойпогрешности
(абсолютной
D
;
относительной
d
, %)
1 Действующее значение напряжения пере-
менноготокаU,В
2 Установившееся отклонение напряжения
δU
у
, %
± 20± 0,5 (
D)
(45 – 65)
± 0,5
± 0,01 (
D)
± 0,02 (
D)
3 Частотапеременноготокаf, Гц
4 Отклонениечастоты
D
f, Гц
5 Коэффициент искажения синусоидальности
напряженияK
U
, %
6 Коэффициент n-ой (от 2 до 50) гармониче-
скойсоставляющейнапряженияK
U(n)
, %
7 Коэффициент несимметрии напряжений по
обратнойпоследовательностиК
2U
, %
8 Коэффициент несимметрии напряжений по
нулевойпоследовательностиК
0U
, %
9 Длительностьпроваланапряжения
D
t
п
, с
10 – 100
± 0,5 (
D)
0,2 – 10
0,2 – 10
± 0,2 (
D)
± 0,2 (
D)
10 Длительность временного перенапряже-
ния
D
t
пер
, с
11 ГлубинапроваланапряженияδU
п
, %
12 Величина временного перенапряжения
δU
пер
, %
13 Кратковременнаядозафликера P
st
14 Длительнаядозафликера P
lt
15 Действующее значение силы переменного
токаI, А*
16 Коэффициент искажения синусоидально-
стикривойтокаK
I
,%
17 Коэффициент n-ой (от 2 до 50) гармониче-
скойсоставляющейтокаK
I(n)
, %
18 АктивнаямощностьР,Вт*
19 РеактивнаямощностьQ,вар *
20 ПолнаямощностьW,В
∙
А*
21 АктивнаяэнергияW
А
, кВт·ч*
(10 – 120)%
∙
I
ном
;
(10 – 120)%
∙
U
ном
(10 – 120)%
∙
I
ном
;
(10 – 120)%
∙
U
ном
(10 – 120)%
∙
I
ном
;
(10 – 120)%
∙
U
ном
(10 – 120)%
∙
I
ном
;
(10 – 120)%
∙
U
ном
лист№ 4
всеголистов 7
Измеряемыйпараметр
Диапазон
измерений
± 0,5
(
δ
)
±
4
е.м.р
22
погрешностибудетвычислятьсяпоформуле
d
=1,15·
d
V
+d
ДТ
,
где
d
ДТ
- пределыдопускаемойосновнойпогрешностииспользуемогодатчикатока;
Пределы
допускаемой
основнойпогрешности
(абсолютной
D
;
относительной
d
, %)
22 РеактивнаяэнергияW
Р
, квар·ч*
23 Коэффициентмощности(cos
j
)
24 Показанияходачасовt, с
(10 – 120)%
∙
I
ном
;
(10 – 120)%
∙
U
ном
0,5 – 1,0
-
± 0,05 (
D)
± 0,1 (
D)
25 Коэффициент амплитуды сигнала Crest
Factor
1,0…1,875± 0,5
(
δ
)
Примечание:
* - ДанныепределыдопускаемойосновнойпогрешностиуказанысиспользованиемклещейСF-10;
при использованиидругихдатчиковтокаизкомплектаанализаторапределыдопускаемойосновной
d
V
- пределы допускаемой основной погрешности при измерении действующего значения напря-
женияпеременноготока.
В таблице 3 приведены основные характеристики токоизмерительных клещей поставляе-
мых вкомплектесанализатором, потребованиюзаказчика.
Разъемные токоизмерительные клещи используются для определения силы переменного
тока в однофазных и трехфазных сетях, спроектированные для использования с анализаторами
AR6. Датчики тока различаются по конструктивному исполнению и номинальному измеряемому
току.
Таблица 3
20000/2000/200
1 %· I
изм
Типдатчиков
тока
CF-5
CP-5
CP-100
CPR-100
CPR-500
CPR-1000
CP-2000/200
Диапазон
измерений, А
0,01…0,1
0,1… 5
0,05…5
1…100
1…100
5…500
10…1000
1…200
10…2000
Пределыдопускаемойосновнойабсолютнойпогрешностиизме-
рениядействующегозначениясилыпеременноготока, А
1 %· I
изм
0,5 %· I
изм
1 %· I
изм
0,5 %· I
изм
0,7 %· I
изм
0,7 %· I
изм
0,7 %· I
изм
0,5 %· I
изм
± 70 мA
0,5 %· I
изм
± 100 мА
C-FLEX
20000/2000/200
AM54-flex 100/1000/10000 0,5 %· I
изм
AMS14-Flex 1…100 0,5 %· I
изм
Входное сопротивление по измерительным входам напряжения анализаторов не менее 10
МОм.
Рабочиеусловияприменения:
- температураокружающеговоздухаот 0 доплюс 50
°
С;
- относительная влажность воздуха 95 % при температуре окружающего воздуха
плюс 30
°
С;
лист№ 5
всеголистов 7
Электропитание анализаторов осуществляется через блок питания, подключенного к элек-
трической сети переменного напряжения с действующим значением от 100 до 240 В и частотой се-ти
от 50 до 60 Гц, выходноенапряжениепостоянноготока, поступающеенаанализаторсблокапи-
тания 12 В.
Мощность, потребляемаяанализатораминеболее 30 В
×
А.
Времяустановлениярабочегорежиманеболее 5 мин.
Анализаторыобеспечиваютнепрерывныйрежимработыбезограничениядлительности.
Средняянаработканаотказнеменее 45000 ч.
Среднийсрокслужбынеменее 10 лет.
Габаритныеразмеры (высота×ширина×глубина) анализаторанеболее:
-(283 × 168 × 80) мм;
Массаанализаторанеболее: 1,64 кг.
Сопротивление изоляции междукорпусом и электрическими цепями приборов:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30
°
С и относительной
влажностивоздуха 90 %.
Знакутверждениятипа
Знак утверждения типа наносят на лицевую панель анализаторов методом шелкографии,
натитульныелистыпаспортаируководствапоэксплуатациитипографскимспособом.
Комплектностьсредстваизмерений
Комплектпоставкианализаторовприведёнвтаблице 4.
Таблица 4
№
Наименование
Кол-во
6
1
1
2
3
4
5
1
1
1
1
1
7
8
9
10
АнализаторколичестваипоказателейкачестваэлектрическойэнергииAR6
Программноеобеспечение«PowerVision Plus», интерфейсныйUSB кабель
Сетевой адаптер
Аккумулятор
Комплектизпятифазныхпроводовсзажимамитипа «крокодил»
КартапамятиSD формата, объемомнеменее 2 Гбдлязаписиизмеряемыхпара-
метров
Датчиктока*
Руководствопоэксплуатации
Методикаповерки
Паспорт
-
1
1
1
Примечание: * - количествоитипдатчиковтокаопределяетсяпризаказе.
Поверка
осуществляется в соответствии с документом МП 50775-12 «Анализаторы количества и показате-
лей качества электрической энергии AR6. Методика поверки», утверждённым ГЦИ СИ ФГУП
«ВНИИМС» июне 2012 г. и ГОСТ Р 8.656-2009 «Государственная система обеспечения единства
измерений. Средстваизмеренийпоказателейкачестваэлектрическойэнергии. Методикаповерки».
лист№ 6
всеголистов 7
Требуемыехарактеристики
Основные средства поверки и их основные метрологические характеристики приведены в
таблице 5.
Таблица 5
Наименованиеитип
средстваповерки
Калибратор переменного
тока «Ресурс-К2»
РадиочасыРЧ-011
Диапазон воспроизведения напряжения от 0,01·U
ном
до 1,5·U
ном
при
U
ном
равном220и57,7 В,относительнаяпогрешность
± (0,03 + 0,01·(|U
ном
/U- 1|))%;
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная
погрешность ± 0,003 Гц
Диапазон воспроизведения коэффициента искажения синусоидаль-
ности кривой напряжения от 0,1 до 30 %, абсолютная погрешность
±
((0,015 + 0,005∙K
U
)∙U
ном
/U)
Диапазон воспроизведения коэффициентов несимметрии напряже-
ний по обратной и нулевой последовательностям от 0 до 30 %, аб-
солютнаяпогрешность ± 0,05 %
Диапазон воспроизведения коэффициента n-ой гармонической со-
ставляющей напряжения от 0,05 до 30 %, абсолютная погрешность
± ((0,01 + 0,005
×
K
U(n)
)
×
U
ном
/U)%
Диапазон воспроизведения длительности провала напряжения и
временного перенапряжения от 0,01 до 60 с, абсолютная погреш-
ность ± 0,003 с
Диапазон воспроизведения глубины провала напряжения от 10 до
100 %, абсолютнаяпогрешность ± 0,06 %
Диапазон воспроизведения коэффициента временного перенапря-
женияот 1,1 до 1,4, абсолютнаяпогрешность ± 0,0006
Диапазон воспроизведения кратковременной и длительной доз
фликераот 0,2 до 20, относительнаяпогрешность ± 1,5 %
Диапазон коэффициента m-ой интергармонической составляющей
напряженияот0,05до30 %,абсолютнаяпогрешность
((0,01 + 0,005
×
K
Uig(m)
)
×
U
ном
/U)%
Формирование последовательности секундных импульсов, синхро-
низированных метками шкалы времени UTC (SU), погрешность не
более ± 10 мс
Сведенияометодиках (методах) измерений
Сведения приведены в руководстве по эксплуатации на анализаторы количества и показа-
телейкачестваэлектрическойэнергииAR6.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторамколичестваипоказателейкачестваэлектрическойэнергииAR6:
1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электро-
магнитная. Нормы качества электричества энергии в системах электроснабжения общего назначе-
ния».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
ническиеусловия».
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Сред-
стваизмеренийпоказателейкачестваэлектрическойэнергии. Общиетехническиетребования».
лист№ 7
всеголистов 7
4. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совмести-
мость технических средств электромагнитная. Методы измерений показателей качества электриче-
скойэнергии».
5. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования
дляизмерения, управленияилабораторногоприменения. Часть 1. Общиетребования»
6. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электриче-
ское оборудование для измерения, управления и лабораторного применения. Требования и методы
испытаний».
7. Техническаядокументацияфирмы – изготовителяCIRCUTORS.A., Испания.
Рекомендации по областям применения в сфере государственного регулирования
обеспеченияединстваизмерений
Выполнениеработ пооценкесоответствияпромышленнойпродукцииипродукциидругих
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельнымтребованиям.
Изготовитель
ФирмаCIRCUTORS.A., Испания
Адрес:. VialSantJordi s/n – 08232, Viladecavalls(Barcelona)
тел./факс:(+34) 93 745 29 00 /(+34) 93 745 29 14
E-mail:
Заявитель
Обществосограниченнойответственностью «Энерготест»
(ООО «Энерготест»), г. Москва.
Адрес: РоссийскаяФедерация, 115280, г. Москва, ул. Автозаводская, 14/23.
тел./факс: 8 (495) 675-22-73 / 8 (495) 679-67-76
E-mail:
Испытательныйцентр
Государственный центр испытаний средств измерений Федеральное государственное уни-
тарное предприятие «Всероссийский научно-исследовательский институт метрологической служ-
бы» (ГЦИСИФГУП «ВНИИМС»).
Юридическийадрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
Номераттестатааккредитации 30004-08 от 27.06.2008 г.
Заместитель
РуководителяФедерального
агентствапотехническому
регулированиюиметрологииЕ. Р. Петросян
«______»________________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47037-11 | Система измерений количества и параметров нефти сырой Черноозерского месторождения НГДУ "Нурлатнефть" | Нет данных | ЗАО НИЦ "Инкомсистем", г.Казань | 1 год | Перейти |
| 81820-21 | Анализаторы спектра | АКИП-42XX | "SIGLENT TECHNOLOGIES CO., LTD.", Китай | 1 год | Перейти |
| 19075-99 | Анализаторы параметров линий связи | K1099 | Фирма "Siemens", Германия | 1 год | Перейти |
| 83297-21 | Система измерений количества нефтепродуктов (высокоэффективных масел) на участке УпПНВМ, получаемых ООО "ЛЛК-Интернешнл" ТПП в г. Волгоград от ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Обозначение отсутствует | Общество с ограниченной ответственностью "ЛЛК-Интернешнл" (ООО "ЛЛК-Интернешнл"), г. Москва | 2 года | Перейти |
| 57414-14 | Приборы для измерений показателей качества и учета электрической энергии | SATEC PM180 | Фирма "Satec Ltd.", Израиль | 14 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
