Наименование СИ:
Датчики давления
Обозначение типа:
МИДА-15
Производитель:
ЗАО "Микроэлектронные датчики и устройства" (МИДАУС), г.Ульяновск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47538
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления МИДА-15
Назначение средства измерений.
Датчики давления МИДА-15 (далее – датчики) предназначены для пропорцио-
нального преобразования избыточного давления, абсолютного давления и разности давле-
ний в выходной сигнал в виде напряжения постоянного тока или цифровой сигнал интер-
фейса UART со специальным протоколом обмена Mida, либо цифровой сигнал интерфей-са
RS485 с протоколом обмена на базе протокола Modbus или с протоколом обмена Mida.
Наименование
ПО
Идентификационное
наименование
Номер версии
программного
обеспечения
Цифровой
идентификатор
(контрольная
сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
Встроенное ПО дат-
чика давления с
протоколом Mida и
интерфейсом UART
FDS_MIDA_UART
01.001.000
0x5709FDE7
CRC32
Описание средства измерений
Принцип действия датчиков давления основан на упругой деформации чувстви-
тельного элемента.
Под воздействием измеряемого давления происходит изменение выходного напря-
жения мостовой тензорезисторной схемы чувствительного элемента на основе структуры
«кремний на сапфире», которое усиливается и преобразуется в нормированный выходной
сигнал постоянного тока или цифровой сигнал, пропорциональный давлению. Электрон-
ная схема находится внутри корпуса из нержавеющей стали.
Модификация ДА предназначена для измерений абсолютного давления, ДИ – для
измерений избыточного давления, а ДД – для измерений разности давлений.

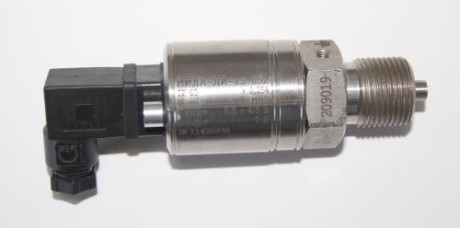

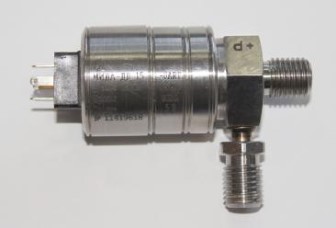

Рис. 1. Общий вид датчиков давления МИДА-15
Взрывозащищенные датчики моделей МИДА-15-Ex имеют маркировку взрывозащи-
ты "РОЕхiaI/0ExiaIIВT4", соответствуют требованиям ГОСТ Р 51 330.0,ГОСТ Р 51330.10
и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных уста-
новок согласно ПУЭ, глава 7.3, ПТЭ и ПТБ, глава Э3.2 и другим нормативным документам,
регламентирующим применение электрооборудования во взрывоопасных зонах. Вид взры-
возащиты датчиков "искробезопасная электрическая цепь".
Программное обеспечение
На датчиках давления МИДА-15 установлено программное обеспечение, иденти-
фикационные данные которого приведены в таблице 1.
Таблица 1
Встроенное ПО
датчика давления с
протоколом Mida и
интерфейсом RS485
FDS_MIDA_RS485
01.002.000
0xC6589BB5
Встроенное ПО
датчика давления с
протоколом Modbus
FDS_MDB_RS485
01.003.000
0x12E98A0E
Лист № 2
Всего листов 3
Продолжение таблицы 1
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений «С» по МИ 3286-2010.
Метрологические и технические характеристики
Основные технические характеристики датчиков давления приведены в таблице 2.
Таблица 2.
Пределы измерений, МПа (в зависимости от модификации)
Пределы допускаемой основной погрешности, % от диапазона
изменения выходного сигнала
от 0,01 до 160
от
±
0,15 до
±
0,5
Зона дополнительной погрешности от влияния изменения тем-
от
±
0,15 до
±
0,5
пературы окружающего воздуха, % от диапазона изменения
выходного сигнала*
Диапазон рабочих температур,
о
Сот минус 40 до плюс 80
Масса, кг (в зависимости от модификации)от 0,2 до 0,35
Габаритные размеры, мм (в зависимости от модификации)от 31,5×53 до 42,0×120
Напряжение питания, В3,0
Потребляемый ток, мАот 3 до 5
*Температурная погрешность датчиков скомпенсирована таким образом, что во
всём диапазоне рабочих температур общая погрешность измерений не превышает макси-
мально допускаемого значения основной погрешности.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским методом.
Комплектность средства измерений
В комплект поставки датчиков давления МИДА-15 входят:
- датчик,
- паспорт.
Поверка
осуществляетсявсоответствиисразделом3.6Руководствапоэксплуатации
МДВГ.4062330.090 РЭ.
При поверке используются рабочие эталоны класса точности 0,05 в соответствии с
ГОСТ 8.017-79.
Сведения о методиках (методах) измерений
«Датчик давления МИДА-15. Руководство по эксплуатации».
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к преобразо-
вателям давления измерительным МИДА-15
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электриче-
скими аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная пове-
рочная схема для средств измерений избыточного давления до 250 МПа».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля над соблюдением установленных за-
конодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасных производственных объектов.
Изготовитель
Закрытое акционерное общество «Микроэлектронные датчики и устройства»
(ЗАО «МИДАУС»),
Адрес: 432012, г. Ульяновск, пр. Энергетиков, № 4.
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологиче-
ской службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озёрная, 46.
Тел: (495) 437-55-77, факс: (495) 437-56-66.
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М. п.«____» ____________2012 г.
