Приложение к свидетельству № 47440

об утверждении типа средств измерений

Лист 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, Mar-

Gage 426 D, MarGage 426 DS

Назначение средства измерений

Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426

D, MarGage 426 DS (далее по тексту - меры установочные) предназначены для установки

на размер индикаторных измерительных приборов, а также в сочетании с концевыми ме-

рами длины для измерений расстояний между осями, конусами и другими деталями, для

определения среднего диаметра резьбы или диаметра делительной окружности зубчатых

колес и мелкомодульных зубчатых соединений в лабораторных и цеховых условиях в

различных отраслях промышленности.

Описание средства измерений

Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426

D, MarGage 426 DS представляют собой цилиндрические стержни определенного диамет-

ра. У мер установочных MarGage 426 G, MarGage 426 D, MarGage 426 DS цилиндрические

стержни запрессованы в пластиковые ручки, на которые нанесен номинальный диаметр.

В зависимости от допуска на изготовление меры выпускаются 0, 1 и 2 классов точности.

Меры MarGage 426 S и MarGage 426 DS представляют собой наборы мер устано-

вочных MarGage 426 и MarGage 426 D соответственно, поставляемых отдельно, комплек-

туемые до 50 или 100 штук в наборе.

Меры MarGage 426 D, MarGage 426 DS используются также как калибр-пробки

для контроля отверстий малых диаметров.

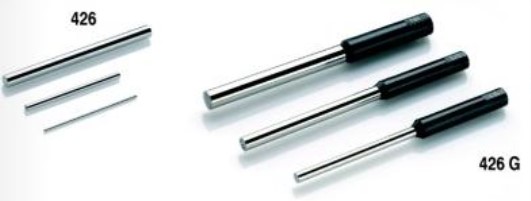

Рисунок 1 - Общий вид мер установочных MarGage 426 и MarGage 426 G.

Лист 2

Всего листов 5

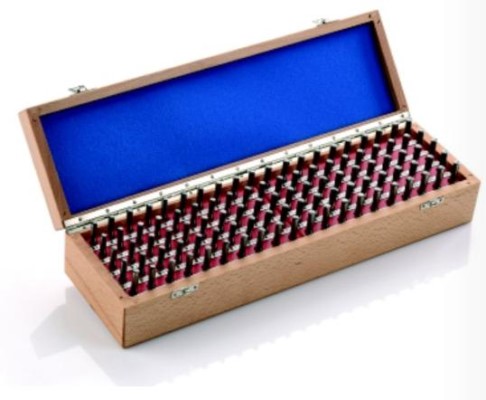

Рисунок 2 - Общий вид набора мер установочных MarGage 426 S.

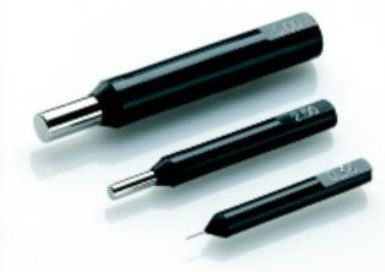

Рисунок 3 - Общий вид мер установочных MarGage 426 D и MarGage 426 DS

Метрологические и технические характеристики

MarGage 426:

trial 0; допуск

на изготовле-

ние ± 0,5 мкм

класс 1;

допуск на изготовле-

ние ± 1,0 мкм

класс 2;

допуск на изготовле-

ние ± 1,5 мкм

Диапазон

диаметров, мм

длина,

мм

от 0,30 до 0,49 вкл.30

от 0,50 до 0,99 вкл.30

от 1,00 до 2,99 вкл.60

от 3,00 до 5,99 вкл.60

от 6,00 до 9,99 вкл.60

от 10,00 до 11,99 вкл.

от 12,00 до 13,99 вкл.

от 14,00 до 15,99 вкл.

от 16,00 до 18,99 вкл. -

от 19,00 до 20,00 вкл. -

градациидлина,

диаметров, мм

мм

0,01; 0,001 40

0,01; 0,001 70

70

градации

диаметров,

мм

0,01; 0,001

длина,градации

мм диаметров,

мм

400,01

700,01

Лист 3

Всего листов 5

MarGage 426 G:

класс 0;

допуск на изготовление

± 0,5 мкм

класс 1;

допуск на изготовление

± 1,0 мкм

класс 2;

допуск на изготовле-

ние ± 1,5 мкм

Диапазон

диаметров, мм

длина, мм

от 0,10 до 0,19 вкл.

от 0,20 до 0,29 вкл.

от 0,30 до 0,49 вкл.

от 0,50 до 0,99 вкл.

от 1,00 до 2,99 вкл.

от 3,00 до 5,99 вкл.

от 6,00 до 10,00 вкл.

28

57

градации

диаметров,

мм

0,01; 0,001

33

62

градациидлина,

диаметров, мм

мм

0,01; 0,00133

0,01; 0,00162

градации

диамет-

ров, мм

0,01

MarGage 426 S:

класс 0;

допуск на изготовление

± 0,5 мкм

класс 1;

допуск на изготовление

± 1,0 мкм

класс 2;

допуск на изготовление

± 1,5 мкм

Диапазон

диаметров, мм

св. 1,00 до 10,00 вкл.

от 0,10 до 0,50 вкл.

св. 0,50 до 1,00 вкл.

св. 0,10 до 1,00 вкл.

св. 1,00 до 2,00 вкл.

св. 2,00 до 3,00 вкл.

св. 3,00 до 4,00 вкл.

св. 4,00 до 5,00 вкл.

св. 5,00 до 6,00 вкл.

св. 6,00 до 7,00 вкл.

св. 7,00 до 8,00 вкл.

св. 8,00 до 9,00 вкл.

св. 9,00 до 10,00 вкл.

градациикол-во

диаметров,

мм

--

0,01 41

0,01 51

0,01 91

0,01 101

--

градациикол-во

диаметров,

мм

0,1 91

0,01 41

0,01 51

0,01 91

0,01 101

градациикол-во

диаметров,

мм

0,1 91

0,01 41

0,01 51

0,01 91

0,01 101

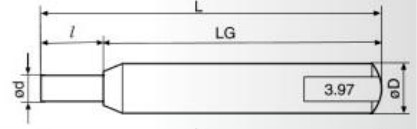

MarGage 426 D:

Диапазон

диаметров d, мм

градация

диамет-

ров, мм

Диаметр d, мм

Размеры

l, мм

Æ

D,

мм

LG,L, мм

мм

от 0,06 до 0,09 вкл.

от 0,10 до 0,19 вкл.

от 0,20 до 0,29 вкл.

от 0,30 до 0,49 вкл.

от 0,50 до 0,99 вкл.

от 1,00 до 2,99 вкл.

от 3,00 до 5,99 вкл.

допуск на

изготов-

ление,

мкм

± 0,5

0,01

от 0,06 до 0,30 вкл.

св. 0,30 до 0,50 вкл.

св. 0,50 до 1,50 вкл.

св. 1,50 до 2,00 вкл.

св. 2,00 до 3,50 вкл.

св. 3,50 до 6,00 вкл.

св. 6,00 до 8,00 вкл.

2,0 4

3,5 4

5,0 4

6,0 4

8,0 5

10,0 5

14,0 10

3234

32 35,5

3237

3238

3543

4555

4559

от 6,00 до 10,00 вкл.± 0,50,01св. 8,00 до 10,00 вкл.18,0104563

Лист 4

Всего листов 5

допуск на изготовление, мкм

кол-водлина, мм

MarGage 426 DS:

Диапазон

диаметров, мм

от 0,06 до 0,50 вкл.

от 0,51 до 1,00 вкл

от 1,01 до 1,50 вкл.

от 1,51 до 2,00 вкл.

от 2,01 до 2,50 вкл.

от 2,51 до 3,00 вкл.

от 3,01 до 3,50 вкл.

от 3,51 до 4,00 вкл.

от 4,01 до 4,50 вкл.

от 4,51 до 5,00 вкл.

от 5,01 до 5,50 вкл.

от 5,51 до 6,00 вкл.

от 6,01 до 6,50 вкл.

от 6,51 до 7,00 вкл.

от 7,01 до 7,50 вкл.

от 7,51 до 8,00 вкл.

от 8,01 до 8,50 вкл.

от 8,51 до 9,00 вкл.

от 9,01 до 9,50 вкл.

от 9,51 до 10,00 вкл.

± 0,5

градация диа-

метров, м

0,01

45 2*

50 5

50 6

50 8

50 10

50 14

50 18

* - для диаметра более 0,3 мм - длина 3,5 мм

– диапазонрабочихтемпературот 10 до 35 ºС;

– относительнаявлажностьвоздуха, неболее 80 %.

Знак утверждения типа

Знак утверждения типа наносится на крышку футляра методом наклейки и на

паспорт типографским методом.

Комплектность

Наименование

меры установочные (исполнение по заказу)

деревянный футляр

паспорт

методика поверки МП 50634-12

Количество

По заказу

1 шт.

1 экз.

Поверка

осуществляется по документу МП 50634-12 «Меры установочные MarGage 426, MarGage

426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS. Методика поверки», утвержденно-

му ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г.

Основные средства поверки:

- прибор универсальный для измерений длины DMS 1000 с допускаемой погрешно-

стью 0,3 мкм на всем диапазоне измерений;

- концевые меры длины 4-го разряда по МИ 1604-87.

Лист 5

Всего листов 5

Сведения о методиках (методах) измерений

Сведения о методе измерений содержатся в разделе «Порядок работы» документа

«Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, Mar-

Gage 426 DS. Паспорт».

Нормативная и техническая документация, устанавливающая требования к мерам

установочным MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage

426 DS

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений дли-

ны в диапазоне 1·10

-6

…50 м и длин волн в диапазоне 0,2 … 50 мкм»;

Техническая документация фирмы-изготовителя

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Феде-

рации обязательным требованиям.

Изготовитель

Фирма Mahr GmbH, Германия

P.O. Box 100254, 73702, Esslingen, Reutlinger Strasse 48,

73728 Esslingen

Ph +49 711 9312600; Fax +49 711 9312725;

mahr.es@mahr.de

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Аттестат аккредитации № 30004-08 от 27.06.2008г.

Адрес: 119361, г.Москва, ул.Озерная, д.46; Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

, адрес в Интернет:

www.vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

Е.Р. Петросян

«___»_______________ 2012 г.

м.п.
