Машина универсальная испытательная трехзонная LFM-600/200/150, ГРСИ 50633-12
Номер госреестра:
50633-12
Наименование СИ:
Машина универсальная испытательная трехзонная
Обозначение типа:
LFM-600/200/150
Производитель:
Фирма "Walter + Bai AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1282
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47439
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машина универсальная испытательная трехзонная LFM-600/200/150
Назначение средства измерений
Машина универсальная испытательная трехзонная LFM-600/200/150 (далее – машина)
предназначена для одновременных измерений силы и деформации образцов при механиче-
ских испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и других материа-
лов на растяжение, сжатие и изгиб.
Описание средства измерений
Принцип действия машины заключается в одновременном измерении силы и дефор-
мации образцов с постоянной заданной скоростью. Сила, приложенная к образцу, преобразуется
тензорезисторным датчиком в электрический сигнал, который через соединительный кабель
передается в электронный блок управления. Тензорезисторный датчик силы с электронным
блоком и компьютером являются силоизмерителем. Измеритель перемещений имеет оптиче-
ский преобразователь, регистрирующий вращение ротора электродвигателя привода, которое
определяет перемещение подвижной траверсы. Количество электрических импульсов от оп-
тического преобразователя, передаваемых в компьютер, пропорционально перемещению
подвижной траверсы, а количество импульсов в единицу времени - ее скорости. Измеренные
значения усилия и деформации отображаются на дисплее.
Машина состоит из основания, на котором закреплена рама с тремя подвижными и
тремя неподвижными траверсами. Подвижные траверсы перемещаются по направляющей
колонне с помощью шариковинтовой пары. Винт шариковинтовой пары приводится во вра-
щение с помощью электродвигателя, расположенного в основании машины. Скорость пере-
мещения подвижных траверс регулируется с помощью электронного блока управления.
Испытываемый образец устанавливается в захватах между подвижной и неподвижной
траверсами. Датчик силы размещен на неподвижной траверсе.
Измерения деформации испытываемых образцов производятся с применением датчиков
продольной деформации. Внешний вид машины приведен на рисунке 1.
Программное обеспечение
Измерительные сигналы обрабатываются с помощью специализированного программ-
ного обеспечения - системы автоматизации Dion pro+.
Идентификационные данные программного обеспечения
Номер версии
(идентификационный
номер) программного
обеспечения
4.64
2А82СЕ9Е
CRC 32
обеспечения
наименование
Наименование
Идентификационное
про
г
раммного
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
ПО системы ав-
томатизации DionDion pro+.
pro+
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений – «А»
согласно МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации
производителя, ПО не оказывает влияния на метрологические характеристики машины.
Лист № 2
Всего листов 4

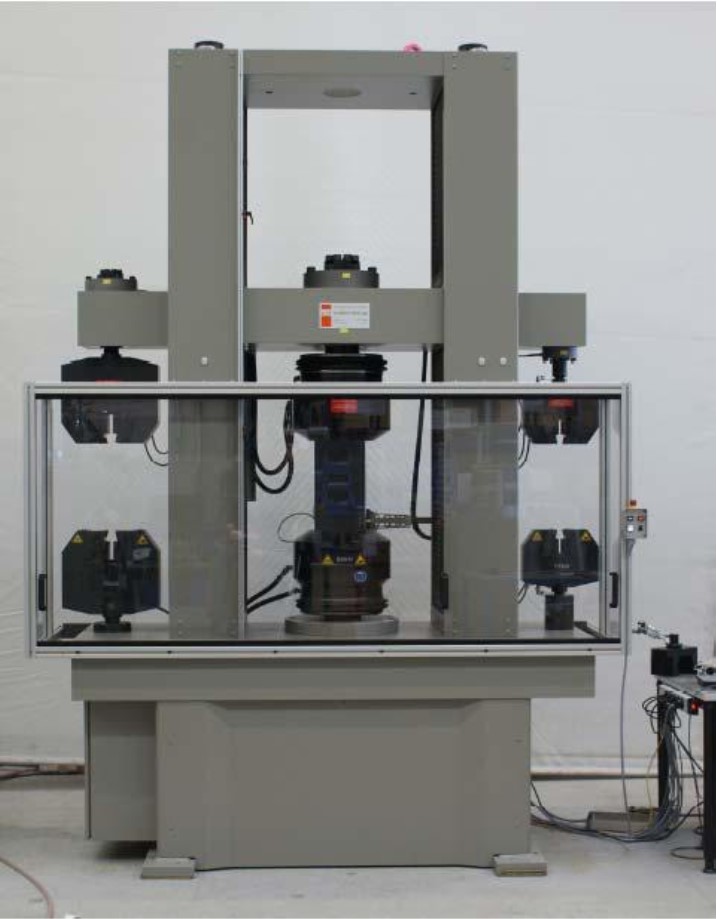

Рисунок 1- Внешний вид машины универсальной LFM-600/200/150
Значение
±0,5
400
от 0 до 300
Зона 2 Зона 3
200 150
±0,5±0,5
1100
Метрологические и технические характеристики
Наименование параметра
Зона 1
Наибольшая предельная нагрузка, кН600
Пределы допускаемой относительной погреш-
ности силоизмерителя, %
Максимальная скорость перемещения подвиж-
ной траверсы, мм/мин
Пределы допускаемой относительной погреш-
ности регулировки скорости перемещения под-±0,3
вижной траверсы, %
Высота рабочего пространства без захватов, мм
Диапазон измерения продольной деформации
образцов, мм
место нанесения
знака поверки
Лист № 3
Всего листов 4
Наименование параметра
Значение
±1,
но не менее 0,05 мм
Зона 1
Зона 2Зона 3
3 440
1 050
2 400
7 200
400
Пределы допускаемой относительной
погрешности при измерении продольной
деформации образцов, %
Габаритные размеры, мм, не более:
-
высота
-
длина
-
ширина
Масса машины, кг
Потребляемая от сети мощность, В·А, не более
Условия эксплуатации:
- диапазон температуры окружающей среды, ºС;
- диапазон влажности воздуха, %
Срок службы, лет, не менее
От 10 до 35
От 10 до 90
10
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в левой
верхней части листа и на раме машины методом наклейки.
1
1
1
МП 68-261-2011
1
1
Обозначение
Кол-во, шт.
1
Dion pro+
1
Комплектность средства измерений
Наименование
Машина универсальная испытательная трехзонная
LFM-600/200/150
Персональный компьютер
Комплект кабелей присоединительных, захватов,
зажимов
Программное обеспечение
Инструкция по эксплуатации «Машина универсаль-
ная испытательная трехзонная LFM-600/200/150»
ГСИ. Машина универсальная испытательная трех-
зонная LFM-600/200/150. Методика поверки.
Технический паспорт «Машина универсальная ис-
пытательная трехзонная LFM-600/200/150»
Поверка
осуществляется по документу МП 68-261-2011 «ГСИ. Машина универсальная испытательная
трехзонная LFM-600/200/150. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- динамометр электронный растяжения ДМР-3/0,5МГ4 (№ Госреестра 35793-07), диапазон из-
мерений от 3 кН до 30 кН, ПГ±0,12%;
- динамометр электронный сжатия ДМС-2/0,5МГ4 (№ Госреестра 35793-07), диапазон измере-
ний от 2 кН до 20 кН, ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-1000И-0,5 (№ Госреестра 32778-06), диапа-
зон измерений от 100 кН до 1 МН ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-200И-0,5 (№ Госреестра 32778-06), диапа-
зон измерений от 20 кН до 200 кН, ПГ±0,12 %;
- секундомер механический по ТУ 25-1819.0021-90;
- длинномер вертикальный ИЗВ-2, диапазон измерения (0-250) мм, ПГ±3,1 мкм;
- рулетка измерительная Р-10, КТ3 по ГОСТ 7502-98.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методика измерений представлена в инструкции по эксплуатации машины.
Нормативные документы, устанавливающие требования к машине универсальной ис-
пытательной трехзонной LFM-600/200/150
1 ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие
технические требования.
3 Техническая документация «Walter+Bai AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Машина применяется вне сферы государственного регулирования обеспечения един-
ства измерений.
Изготовитель
«Walter+Bai AG», Швейцария.
Industriestrasse 4 CH - 8224 Löhningen
Switzerland
Tel. +41 (0)52 687 25 25
Fax +41 (0)52 687 25 20
E-mail:
Интернет:
Заявитель
ООО «МЕЛИТЭК»
Адрес: 117839, г. Москва, ул. Обручева 34/63 стр.2
Тел./факс: (495) 781-07-85
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ «ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18Факс: (343) 350-20-39E-mail:
Аттестат аккредитации № 30005-11 от 03.08.2011
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.П.
«___» ______________ 2012 г.
