Генераторы сигналов специальной формы АНР, ГРСИ 50632-12

Смотреть ГРСИ
50631-12

Номер госреестра:

50632-12

Наименование СИ:

Генераторы сигналов специальной формы

Обозначение типа:

АНР

Производитель:

Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd.", Китай

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

23.07.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

лист № 1

всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов специальной формы серии АНР

Назначение средства измерений

Генераторы сигналов специальной формы серии АНР предназначены для генерирова-

ния сигналов электрического напряжения специальной формы.

Описание средства измерений

Основная область применения генераторов сигналов специальной формы серии АНР

(далее – генераторы) – исследование и настройка радиотехнических и электротехнических

устройств в лабораторных условиях.

Генераторы построены на принципе прямого цифрового синтеза волны напряжения

заданной формы из хранимых в памяти цифровых массивов. Формируемый сигнал

воспроизводится чтением из памяти массива данных, по которому цифро-аналоговый

преобразователь (ЦАП) изменяет значения напряжения на выходе генератора.

Дляполученияточныхзначенийчастотыгенерируемыхсигналов

используется опорный кварцевый генератор и синтезатор, формирующий сетку

частот, переключением между которыми формируются временные характеристики

выходного сигнала. Для всех видов сигнала предусмотрена возможность смещения

по постоянному напряжению.

Генераторы

имеют 14 модификаций: АНР-1011, АНР-1016, АНР-1021, АНР-1025,

АНР-1031, АНР-1035, АНР-1041, АНР-1105, АНР-1110, АНР-1115, АНР-1120, АНР-1150,

АНР-1180, АНР-1250 под торговой маркой АКТАКОМ, различающихся между собой числом

каналов, формами, диапазонами и погрешностями выходного сигнала. Все модификации

генерируют напряжение синусоидальной и прямоугольной формы, пачки импульсов, имеют

частотные модуляцию и свипирование, встроенный частотомер.

В зависимости от модификации, генераторы имеют дополнительные функции:

- генерация сигнала произвольной формы (только АНР-1016, АНР-1025, АНР-1035);

- генерация однократных импульсов, амплитудная модуляция, частотная манипуляция,

свипирование по амплитуде (все модификации, кроме АНР-1105, АНР-1110, АНР-1120);

- фазовая и широтно-импульсная модуляция (только АНР-1016, АНР-1025, АНР-1035);

- амплитудная и фазовая манипуляция (только АНР-1011, АНР-1021, АНР-1031, АНР-

1041, АНР-1115, АНР-1150, АНР-1180, АНР-1250);

Конструктивно генераторы выполнены в едином корпусе из пластмассы, на передней

панели которого расположены жидкокристаллический цветной дисплей, кнопки управления,

ручка регулировки, кнопка включения, выходные разъемы каналов, выходной разъем син-

хронизации, входной разъем встроенного частотомера (для АНР-1016, АНР-1025, АНР-

1035), интерфейс USB-host (кроме АНР-1115, АНР-1150, АНР-1180, АНР-1250). На задней

панели расположены разъемы: модулирующего сигнала, внешней манипуляции (для АНР-

1115, АНР-1150, АНР-1180, АНР-1250), частотомера (кроме АНР-1016, АНР-1025, АНР-

1035), внешнего тактирования 10 МГц (для АНР-1016, АНР-1025, АНР-1035), усилителя

мощности (для АНР-1011, АНР-1021, АНР-1031, АНР-1041), интерфейсы USB-device и

RS232 (для АНР-1016, АНР-1025, АНР-1035, АНР-1115, АНР-1150, АНР-1180, АНР-1250),

Приложение к свидетельству № 47438

об утверждении типа средств измерений

лист № 2

всего листов 7

входной разъем сигнала запуска (для АНР-1016, АНР-1025, АНР-1035, АНР-1115, АНР-1150,

АНР-1180, АНР-1250), разъем сетевого кабеля.

АНР-1011, АНР-1021, АНР-1031, АНР-1041

АНР-1016, АНР-1025, АНР-1035

АНР-1105, АНР-1110, АНР-1120

АНР-1115, АНР-1150, АНР-1180, АНР-1250

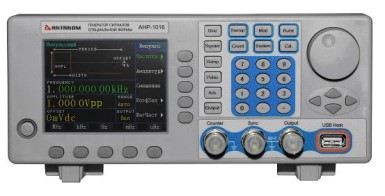

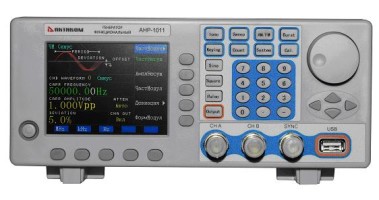

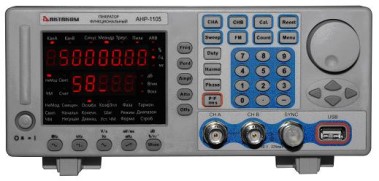

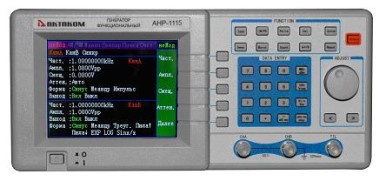

Рисунок 1. Фотографии общего вида генераторов.

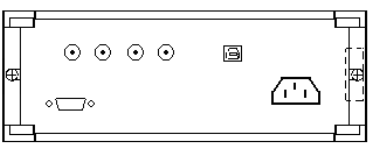

Рисунок 2. Схема пломбирования генераторов.

Программное обеспечение

Встроенное ПО реализовано аппаратно и является метрологически значимым. Метро-

логические характеристики нормированы с учетом влияния ПО.

Таблица 1 – Идентификационные данные программного обеспечения

Модификация

Наимено-

вание

Идентифика-

ционное наи-

менование

Номер версии

(идентифика-

ционный

номер)

1036B.02

007B8B2D1H

1276F.02

B24B450D23

1325C.01

0BB4A4BDC1

Цифровой иденти-

Алгоритм

фикатор (контроль-

вычисления

ная сумма испол-

ци

фрового

няемого кода)

идентификатора

АНР-1011

АНР-1021

АНР-1031

АНР-1041

АНР-1016

АНР-1025

АНР-1035

АНР-1105

АНР-1110

АНР-1120

АНР-1115

АНР-1150

АНР-1011

АНР-1021

АНР-1031

АНР-1041

АНР-1016

АНР-1025

АНР-1035

АНР-1105

АНР-1110

АНР-1120

АНР-1115

АНР-1150

АНР-1011

АНР-1021

АНР-1031

АНР-1041

АНР-1016

АНР-1025

АНР-1035

АНР-1105

АНР-1110

АНР-1120

АНР-1115

АНР-1150

1441A.01

C2164E2F9A

CRC32

Место пломбирования

лист № 3

всего листов 7

АНР-1180 АНР-1180 АНР-1180

АНР-1250 АНР-1250 АНР-1250

Программное обеспечение занесено в постоянное запоминающее устройство генера-

тора и пользователю недоступно, средства для программирования или изменения метрологи-

чески значимых функций отсутствуют.

Программное обеспечение может быть установлено или переустановлено только на

предприятии-изготовителе с использованием специальных технических устройств.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений – «А» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2 – Форма выходного сигнала

Модификация

Основные формы сигнала

Дополнительные формы

Модификация

Основные формы сигнала

Дополнительные формы

АНР-1011, АНР-1021,АНР-1016, АНР-1025,

АНР-1031, АНР-1041 АНР-1035

синусоидальный, прямоугольный, импульсный (каналы А и Б)

1 форма (канал А), 28 форм (канал Б)12 форм (каналы А и Б)

АНР-1105, АНР-1110,АНР-1115, АНР-1150,

АНР-1120 АНР-1180, АНР-1250

синусоидальный, прямоугольный, импульсный (каналы А и Б)

12 форм (каналы А и Б)1 форма (канал А), 8 форм (канал Б)

Таблица 3 – Частотные характеристики канала А

более 10 мГц±(2×10

-5

×F

уст

+1 е.м.р.)

Другие формы сигнала

более 10 мГц±2×10

-5

×F

уст

±(5×10

-5

×F

уст

+ 4 е.м.р.)

±(5×10

-5

×F

уст

+1 Гц)

АНР-1011АНР-1021АНР-1031АНР-1041

30 мкГц-10 МГц 30 мкГц-20 МГц 30 мкГц-30 МГц 30 мкГц- 40 МГц

30 мГц - 5 МГц

Модификация

Синусоидальный сигнал

Другие формы сигнала

Погрешность установки

частоты

Модификация

Синусоидальный сигнал

АНР-1016АНР-1025АНР-1035

1 мкГц- 15 МГц1 мкГц-25 МГц1 мкГц-35 МГц

меандр: 1 мкГц-15 МГц

пила: 1 мкГц-1 МГц

другие формы: 1 мкГц-5 МГц

АНР-1105АНР-1110АНР-1120

30 мГц-5 МГц 30 мГц-10 МГц 30 мГц-15 МГц

от 30 мГц до 1 MГц

АНР-1115АНР-1150АНР-1180АНР-1250

100 мГц- 15 МГц 100 мГц-50 МГц 100 мГц-80 МГц 100 мГц-150 МГц

100 мГц-15 МГц 100 мГц-40 МГц

Погрешность установки

частоты

Модификация

Синусоидальный сигнал

Другие формы сигнала

Погрешность установки

частоты

Модификация

Синусоидальный сигнал

Другие формы сигнала

Погрешность установки

частоты

ОбозначенияF

уст

– установленное значение частоты.

е.м.р. – единица младшего разряда.

лист № 4

всего листов 7

Таблица 4 – Амплитудные характеристики канала А

Неравномерность АЧХ, не более

Диапазон амплитуд (высокий импеданс)

Диапазон амплитуд (50 Ом)

Неравномерность АЧХ, не более

Диапазон напряжения смещения

Диапазон амплитуд (высокий импеданс)

Неравномерность АЧХ, не более

Диапазон амплитуд (высокий импеданс)

Диапазон амплитуд (50 Ом)

Неравномерность АЧХ, не более

Диапазон смещения:

Модификация

Диапазон амплитуд (высокий импеданс)

Погрешность уст. уровня, 1 кГц, выс. импеданс

Диапазон смещения:

Погрешность установки смещения

Модификация

Погрешность уст. уровня, 1 кГц, выс. импеданс

Погрешность установки смещения

Модификация

Погрешность уст. уровня, 1 кГц, выс. импеданс

Диапазон смещения

Погрешность установки смещения

Модификация

Погрешность уст. уровня, 1 кГц, выс. импеданс

Погрешность установки смещения

АНР-1011, АНР-1021, АНР-1031, АНР-1041

0-20 Вп-п

менее 1 МГц ±5 дБ

более 1 МГц ±10 дБ

более 10 мВ ± (0,01×U

уст

+ 2мВ)

± 10 В (высокий импеданс)

более 10 мВ ± (0,01 ×U

уст.см

+ 2 мВ)

АНР-1016, АНР-1025, АНР-1035

менее 10 МГц 0-20 Вп-п

более 10 МГц 0-10 Вп-п

менее 10 МГц 0-10 Вп-п

более 10 МГц 0-5 Вп-п

менее 1 МГц ±2%

более 1 МГц ±5%

более 10 мВ ± (0,01×Uуст + 1 мВ)

± 5 В (50 Ом)

± 10 В (высокий импеданс)

более 10 мВ ± (0,02×U

уст.см

+ 0,005×U

уст

+ 2 мВ)

АНР-1105, АНР-1110, АНР-1120

1 мГц-10 МГц 0-20 Вп-п

10 МГц-15 МГц 0-14 Вп-п

1 МГц-10 МГц ±10% (20 Вп-п)

10 МГц-15 МГц ±20% (14 Вп-п)

более 10 мВ± (0,01×U

уст

+ 2 мВ)

± 10 В (высокий импеданс, ослабление 0 дБ)

более 10 мВ ± (0,01×U

уст.см

+ 20 мВ)

АНР-1115, АНР-1150, АНР-1180, АНР-1250

менее 30 МГц 0-20 Вп-п

30 МГц-40 МГц 0-15 Вп-п

более 40 МГц 0-6 Вп-п

менее 30 МГц 0-10 Вп-п

30 МГц-40 МГц 0-7,5 Вп-п

более 40 МГц 0-3 Вп-п

менее 1 МГц ±5 %

1 МГц-10 МГц±1 дБм

10 МГц-140 МГц±2 дБм

более 140 МГц±3 дБм

более 10 мВ ± (0,01×U

уст

+ 2 мВ)

менее 10 МГц, менее 4 В ± (0-4 Вп-п/2)

менее 10 МГц, более 4 В ± (0-10 Вп-п/2)

более 10 МГц ± (0-10 Вп-п/2)

более 10 мВ ± (0,01×U

уст.см

+ 10 мВ)

Обозначения U

уст

– установленный уровень выходного напряжения

уст.см

– установленное напряжение смещения

Вп-п – размах напряжения от пика до пика

лист № 5

всего листов 7

Таблица 5 – коэффициенты гармоник и импульсные характеристики канала А

Модификация

Коэффициент гармоник

Время нарастания/спада импульсного сигнала

Коэффициент заполнения импульсн. сигнала

Длительность импульса

Выход синхронизации

Модификация

Коэффициент гармоник

Время нарастания/спада импульсного сигнала

Коэффициент заполнения импульсн. сигнала

Длительность импульса

Выход синхронизации

Модификация

Коэффициент гармоник

Время нарастания/спада импульсного сигнала

Коэффициент заполнения импульсн. сигнала

Выход синхронизации

Модификация

Коэффициент гармоник

Время нарастания/спада импульсного сигнала

Коэффициент заполнения импульсн. сигнала

Длительность импульса

Выход синхронизации

АНР-1011, АНР-1021, АНР-1031, АНР-1041

менее 0,5 % (20 Гц-200 кГц)

менее 30 нс

0,01 %-99,99 %

20 нс-10 с

Импульсный, совместим с TTL, CMOS, 50 Ом

АНР-1016, АНР-1025, АНР-1035

менее 0,2 % (20 Гц-200 кГц)

100 нс

0,1 %-99,9 %

40 нс -2000 с

Импульсный, совместим с TTL, CMOS, 50 Ом

АНР-1105, АНР-1110, АНР-1120

менее 1 % (20 Гц-100 кГц, 20 Вп-п)

менее 35 нс

1 % - 99 %

Прямоугольный, совместим с TTL, CMOS, 50 Ом

АНР-1115, НР-1150, АНР-1180, АНР-1250

менее 0,5 % (20 Гц-100 кГц, 20 Вп-п)

менее 20 нс

0,1 % - 99,9 %

100 нс - 20 с

Прямоугольный, совместим с TTL, CMOS, 50 Ом

Таблица 6 – Частотные характеристики канала Б

Погрешность установки частоты

±(5×10

-5

×F

уст

+ 4 е.м.р.)

Модификация

АНР-1105АНР-1110

Синусоидальный сигнал

Другие формы сигнала

Погрешность установки частоты

АНР-1011, АНР-1021,

АНР-1031, АНР-1041

10 мГц - 1 МГц

±(2×10

-5

×F

уст

+1 е.м.р.)

Модификация

АНР-1120

Синусоидальный сигнал

Другие формы сигнала

30 мГц - 15 МГц

30 мГц - 1 MГц

30 мГц-5 МГц 30 мГц- 10 МГц

30 мГц -1 MГц

±(5×10

-5

×F

уст

+ 4е.м.р.)

АНР-1115, АНР-1150,

АНР-1180, АНР-1250

10 мкГц - 5 МГц

10 мкГц - 500 кГц

более 10 мГц

±(5×10

-5

×F

уст

+ 10 мкГц)

Обозначения F

уст

– установленное значение частоты.

е.м.р. – единица младшего разряда.

Таблица 7 – Амплитудные характеристики канала Б, высокий выходной импеданс

Диапазон амплитуд

Модификация

Диапазон амплитуд

Модификация

АНР-1011, АНР-1021, АНР-1031, АНР-1041

АНР-1115, АНР-1150, АНР-1180, АНР-1250

0- 20 Вп-п

АНР-1105, АНР-1110, АНР-1120

от 1 мГц до 10 МГц0 - 20 Вп-п

от 10 МГц до 15 МГц0 - 14 Вп-п п

ОбозначениеВп-п – размах напряжения от пика до пика

лист № 6

всего листов 7

Таблица 8. Технические характеристики

254 х 103 х 374

Модификация

АНР-1011, АНР-1021,АНР-1016, АНР-1025,

АНР-1031, АНР-1041 АНР-1035

ЖК, TFT 5,7"ЖК, TFT 3,5"

USB-hostUSB-host, USB-device, RS-232

220 В ± 10 %,50 Гц ± 5 Гц 220 В ± 10 %, 50/60 Гц

температура воздуха 0– 40 ºC, относительная влажность менее 80 %

Количество каналов

Дисплей

Интерфейс

Напряжение питания

Рабочие условия

Габаритные размеры, мм

(ширина х глубина х высота)

Масса, кг

Модификация

3,152,90

АНР-1105, АНР-1110,АНР-1150, АНР-1180,

АНР-1120, АНР-1115 АНР-1250

LED, цифровойЖК, TFT 5,7"

USB-host USB-device, RS-232

100 - 240 В, 55 ± 10 Гц220 В ± 10 %, 50 Гц ± 5 Гц

температура воздуха 0– 40 ºC, относительная влажность менее 80 %

254 х 103 х 325329 х 283 х 155

Количество каналов

Дисплей

Интерфейс

Напряжение питания

Рабочие условия

Габаритные размеры, мм

(ширина х глубина х высота)

Масса, кг

3,005,35

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по

эксплуатации и на корпус генераторов в виде наклейки.

Комплектность средства измерений

1. Генератор...................................................................................................................1 шт.

2. Кабель BNC...............................................................................................................1 шт.

3. Измерительный кабель генератора.........................................................................1 шт.

4. Шнур питания...........................................................................................................1 шт.

5. Руководство по эксплуатации (включая методику поверки)..............................1 экз.

6. Упаковочная тара......................................................................................................1 шт.

Поверка

осуществляется по документу «ГенераторысигналовспециальнойформысерииАНР. Методика

поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 11 мая 2012 г.

Основные средства поверки: осциллограф цифровой LeCroy WAVE JET 352 (

Полоса

пропускания

0–500 МГц, коэффициент развёртки К

Р =

500 пс -50 с/дел., погрешность ± 10×10

-6

; коэффициент

отклонения

2 мВ-10 В/дел., погрешность ±(1,5×10

-2

×U+0,5×10

-2

×8 К

Вольтметр универсальный В7-54 (напряжение постоянного тока U от 0 до ± 1000 В, погре-

шность ±(1,5×10

-5

×U + 2 е. м. р.), переменного тока 10 Гц - 1 МГц от 0 до ± 700, погреш-

ность ±(1,5×10

-4

×U+100 е. м. р.); измеритель нелинейных искажений С6-12 (коэффициент

гармоник Кгд = 0,01 - 100 %, погрешность ± (0,06 Кгд + 0,05).

Сведения о методиках (методах) измерений

Методики (методы) измерений приведены в руководствах по эксплуатации генераторов.

лист № 7

всего листов 7

Нормативные и технические документы, устанавливающие требования к генераторам

сигналов специальной формы серии АНР

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техни-

ческие условия».

2. Техническая документация фирмы изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Феде-

рации обязательным требованиям.

Изготовитель

SHIJIAZHUANG SUIN INSTRUMENTS CO., LTD,

No.85 Xiumen Street, Shijiazhuang, 050011, Китай,

Телефон (86-0311)86013320, факс (86-0311)86018511

Электронная почта

export@suintest.com

Заявитель

Общество сограниченнойответственностью «Институт развитияизмерительной техники».

(ООО «ИРИТ»)

Юридический адрес: 117545, г. Москва, Варшавское шоссе, д. 125, кор. 1

Тел.: (495) 344-97-65, факс: (495) 344-67-07 электронная почта:

metrology@aktakom.ru

Почтовый адрес: 115211, Москва, Каширское шоссе, д. 55 корп. 1

Тел. (495) 781-79-97электронная почта:

sale@irit.ru/

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное уни-

тарное предприятие «Всероссийский научно-исследовательский институт метрологической

службы» (ГЦИ СИ ФГУП «ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:

office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

«»2012 г.

М.П.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
53449-13	Генераторы сигналов специальной формы	АКИП-3407/1А, АКИП-3407/2А, АКИП-3407/3А, АКИП-3407/4А, АКИП-3410/1, АКИП-3410/2, АКИП-3410/3, АКИП-3410/4, АКИП-3410/5	Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd.", Китай	1 год	Перейти
21950-01	Модули ввода аналоговых сигналов	РТ-АЦП	ОАО "Южная генерирующая компания - ТГК-8" Филиал "Ростовская городская генерация", г.Ростов-на-Дону	1 год	Перейти
4085-74	Генераторы сигналов низкочастотные	Г3-106	Завод "Гидрометприбор", г.Сафоново	Нет данных	Перейти
35604-07	Генераторы сигналов произвольной формы	AWG7102, AWG7051, AWG7052, AWG7101, AWG5002, AWG5004, AWG5012, AWG5014	Компания "Tektronix, Inc.", США	1,5 года	Перейти
28764-05	Анализаторы цифровых сигналов	TLA5204, TLA5203, TLA5202, TLA5201	Компания "Tektronix, Inc.", США	1,5 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуГенераторы сигналов специальной формы АНРГРСИ 50632-12

Заказать поверку
Генераторы сигналов специальной формы АНР
ГРСИ 50632-12
