Счетчики ватт-часов активной энергии переменного тока электронные многотарифные ЕС 7020, ГРСИ 50629-12
Номер госреестра:
50629-12
Наименование СИ:
Счетчики ватт-часов активной энергии переменного тока электронные многотарифные
Обозначение типа:
ЕС 7020
Производитель:
ООО "Единая Система", г.Самара
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47434
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики ватт-часов активной энергии переменного тока электронные
многотарифные ЕС 7020
Назначение средства измерений
Счетчики ватт-часов активной энергии переменного тока электронные многотарифные
ЕС 7020 (далее по тексту – счетчики) непосредственного включения, предназначены для из-
мерений и учета активной электрической энергии переменного тока частотой 50 Гц в двух-
проводных сетях для расчетов с потребителем и организации многотарифного учета.
Описание средства измерений
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных
сигналов тока и напряжения с последующим их перемножением и преобразованием получен-
ного сигнала в частоту следования импульсов с помощью специализированной микросхемы.
Дальнейшая обработка осуществляется микроконтроллером с сохранением полученных
результатов в энергонезависимом запоминающем устройстве. В качестве датчика тока исполь-
зуется манганиновый шунт.
Счётчики имеют в своём составе микроконтроллер, энергонезависимую память данных,
встроенные часы реального времени, позволяющие вести учет активной электрической энер-
гии по тарифным зонам суток, жидкокристаллический счётный механизм, сенсорную кнопку
«Scroll» для просмотра измерительной информации, кнопку «Set» для программирования
счётчика, испытательные выходные устройства и интерфейсные выходы для подключения к
системам автоматизированного учета потребленной электрической энергии и для програм-
мирования. В качестве устройства отображения информации используется жидкокристалли-
ческий индикатор. При выходе из строя жидкокристаллического индикатора в счетчиках
можно считать значение накопленной энергии с помощью цифрового интерфейса. При пол-
ной неработоспособности счетчика считывание значений накопленной энергии производится
изготовителем. Счетчик может быть оснащен светодиодным индикатором функционирова-
ния.
Основное передающее устройство и испытательные выходы гальванически развязаны
от остальных цепей счётчика. Цепи счетчиков имеют защиту от бросков напряжения и тока.
Обмен информацией с внешними устройствами обработки данных может осуществлять-
ся через следующие проводные интерфейсы (1-й, физический уровень модели взаимосвязи от-
крытых систем OSI):
ИРПС («токовая петля» 20 мА, по ГОСТ Р МЭК 61107);
M-Bus (по DIN EN 13757-2);
RS-485 (по TIA/EIA 485-A).
Структура условного обозначения счетчика приведена в таблице 1:
Таблица 1
Класс точно-
сти
Диапазон
тока
Кол-во та-
рифов
Тип интерфей-
са связи
№ Условное обо-
п/п. значение счёт-
чика
1ЕС7020.1
2ЕС7020.2
3ЕС7020.3
4ЕС7020.4
5ЕС7020.5
6ЕС7020.6
7ЕС7020.7
1.0
1.0
1.0
1.0
1.0
1.0
1.0
5 (50) А
5 (50) А
10 (80) А
10 (80) А
5 (50) А
5 (50) А
10 (80) А
2
4
2
4
2
4
2
ИРПС
ИРПС
ИРПС
ИРПС
RS-485
RS-485
RS-485
Лист № 2
всего листов 6
8 ЕС7020.8
9 ЕС7020.9
10 ЕС7020.A
11 ЕС7020.B
12 ЕС7020.C
1.010 (80) А4
1.05 (50) А2
1.05 (50) А4
1.010 (80) А2
1.010 (80) А4
RS-485
M-Bus
M-Bus
M-Bus
M-Bus
Условное обозначение счётчика может содержать символ «I» (например, ЕС7020.3.I).
Счётчики данного исполнения имеют одинаковые класс точности, диапазон токов, количест-
во тарифов, тип интерфейса связи и измерительную микросхему, но отличаются микросхе-
мой часов реального времени и методикой её поверки.
Счетчик ведет учет электрической энергии по действующим тарифам (максимум до 2
/двух/ или до 4 /четырех/ в зависимости от исполнения), в соответствии с тарифным распи-
санием.
Счетчик обеспечивает учет:
- количества активной электрической энергии нарастающим итогом суммарно и раз-
дельно по задействованным тарифам
;
- действующего тарифа;
Счетчик обеспечивает вывод на индикацию:
- количества активной электрической энергии нарастающим итогом суммарно и раз-
дельно по задействованным тарифам
;
- текущего времени;
- текущей даты;
- дня недели;
- признака разрешения/запрета перехода на летнее время;
- время начала дневного и ночного тарифов (только для 2-х тарифных исполнений);
- тип используемого протокола обмена данными по проводному интерфейсу (2-7
уровни модели взаимосвязи открытых систем OSI).
Счетчик обеспечивает возможность задания посредством кнопок на лицевой панели
следующих параметров
:
- текущего времени и даты
;
- разрешения перехода на "летнее/зимнее" время (переход на летнее время осуществ-
ляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00
в последнее воскресенье октября);
- время начала дневного и ночного тарифов (только для 2-х тарифных исполнений);
- тип используемого протокола обмена данными по проводному интерфейсу (2-7
уровни модели взаимосвязи открытых систем OSI, за исключением исполнений ЕС70209,
ЕС7020A, ЕС7020B, ЕС7020C).

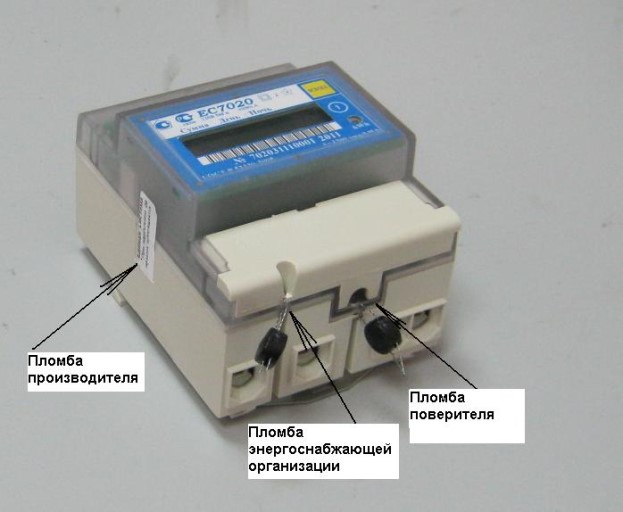

Конструкция кожуха корпуса и крышки зажимов предусматривает раздельную уста-
новку пломб госповерителя и энергоснабжающей организации. Конструкция цоколя и кожуха
корпуса предусматривает возможность опломбировки корпуса самоклеящимися наклейками с
контролем вскрытия. Для наклейки (пломбы) изготовителя предусмотрено место на левой
стороне, для поверителя - на правой. Выбор способа опломбировки при осуществлении повер-
ки счетчиков производится по согласованию с поверителем.
Лист № 3
всего листов 6
Программное обеспечение
Программное обеспечение счетчика представляет собой метрологически значимый
программный продукт, реализующий алгоритм работы счетчика в соответствии с его функ-
циональными возможностями.
Программное обеспечение счётчика хранится во внутренней энергонезависимой памя-
ти микроконтроллера и защищено от изменений и копирования. Замена программного обес-
печения возможна только целиком и после вскрытия корпуса счётчика с нарушением пломб.
Программное обеспечение предназначено для выполнения следующих функций:
- Получение данных с измерительной части и преобразование их в цифровой код;
- Размещение результатов измерений в энергонезависимой памяти; память предназначена
для хранения показаний накопленной энергии по тарифам, калибровочных коэффициентов и
конфигурационной информации;
- Опроса часов реального времени;
- Поддержка связи через локальный порт;
- Отображение информации;
- Генерация сигналов для тестового импульсного выхода для поверки часов реального вре-
мени.
Номер версии ПО и контрольная сумма версии ПО отображаются при включении
счетчика и выводится на жидкокристаллический индикатор (ЖКИ).
Влияние программного продукта на точность показаний счетчиков находится в гра-
ницах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон
представления, длительность хранения и дискретность результатов измерений соответствуют
нормированной точности счетчика.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2
Наименование программ-НомерЦифровой иденти-Алгоритм
ного модуля Версии фикатор программ- вычисления
(идентификационноепрограммногоного обеспеченияцифрового
наименование программ- обеспечения (контрольная сумма идентификатора
ного обеспечения)исполняемого кода)программного
обеспечения
EC7020CL21.004d3b3737CRC32
Лист № 4
всего листов 6
EC7020MB2
EC7020RS2
EC7020CL4
EC7020MB4
1.006caa402b
1.00 7c5bf53f
1.00d9b3e186
1.00fe90f57d
CRC32
CRC32
CRC32
CRC32
EC7020RS41.0016a69d51CRC32
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
24
30
Допустимое значение
1,0
230 или 220
5 (50) или 10 (80)
50
0,01 или 0,02
от 1600 до 3200
10
2,5
2
±
0,5
±1
± 0,15 с/
°
С·сутки в диапа-
зоне от минус 10 до 45
°
С;
10000
2 или 4
1 или 2
0,01
100000
Метрологические и технические характеристики
Таблица 3
Наименование параметра
Класс точности по ГОСТ Р 52322-2005
Номинальное напряжение, В
Базовый (максимальный) ток, А
Номинальная частота, Гц
Стартовый ток (порог чувствительности), А
Диапазон значений постоянной счетчика, имп/кВт
×
ч
Полная мощность, потребляемая цепью напряжения, не более,
В
×
А
Полная мощность, потребляемая цепью тока, не более, В
×
А
Активная мощность, потребляемая цепью напряжения, не более,
В
×
А
Пределы основной абсолютной погрешности хода часов, с/сутки
Погрешность хода часов, в нормальных условиях, при отключен-
ном питании, с/сутки
Дополнительнаятемпературнаяпогрешностьходачасов,
с/
°
С·сутки
Длительность учета времени и календаря при отключении пита-
ния, (в течение пятилетнего периода) не менее, часов
Число тарифов (максимальное)
Количество электрических испытательных выходов с параметра-
ми по ГОСТ Р 52322-2005
Цена единицы счётного механизма, кВт
×
ч:
- младшего разряда
- старшего разряда
Параметры импульсного выхода
- напряжение, В
- сила тока, мА
Максимальная частота следования импульсов
(напряжение 220 В, ток 80 А, активная нагрузка, постоянная счёт-
чика 3200)
15,6 Гц
Длинна импульса:
-при частоте следования счётных импульсов менее 5,56 Гц
- при более высокой частоте
Рабочий диапазон температур, ºС
Предельныйрабочийдиапазон температур
Относительная влажность воздуха
Срок хранения данных в электронной памяти
90 мс
равна половине периода
частоты следования счёт-
ных импульсов
отминус 10 доплюс 45
°
С
отминус 20 доплюс 55
°
С *
98% при 35
°
С
Неменее25 лет
Лист № 5
всего листов 6
Срок службы батареи, не менее, лет
Замена батареи
Средняя наработка до отказа, ч
Средний срок службы, лет
20
Изготовителем
160000
25
Масса счетчика, не более, кг
Габаритные размеры, не более, мм (длина, ширина, высота)
0,35
72; 95; 65
Примечание * - по отдельному договору возможно изготовление счетчиков с предель-
ным рабочим диапазоном температур от минус 40 до плюс 65
°
С, при температурах ниже минус 20
°
С не гарантируется функционирование индикатора счетчика при сохранении работоспособ-
ности устройства в целом.
Знак утверждения типа
Знак утверждения типа наносят на лицевой панели.
В эксплуатационной документации на титульных листах изображение знака утвержде-
ния типа наносится типографским способом.
Комплектность средства измерений
В комплект поставки входит:
- Счетчик ватт-часов активной энергии переменного тока электронный ЕС 70201 шт.
- Формуляр ЕДСИ.15356406.215.ФМ1 шт.
- Руководство по эксплуатации ЕДСИ.15356406.215.РУ1 шт.
- Картонная упаковка. 1 шт.
По отдельному договору с организациями, проводящими эксплуатацию, поверку и
ремонт счётчиков дополнительно поставляются:
- Методика поверки ЕДСИ.15356406.215.МП;
- Схемы адаптеров ИРПС-RS232 RS-485-RS232, M-Bus-RS232.
Поверка
осуществляется по документу: «Счетчики ватт-часов активной энергии переменного тока
электронные ЕС 7020. Методика поверки ЕДСИ.15356406.215.МП, утвержденному ГЦИ СИ
ФГУП «ВНИИМС» в 2011 г.
Перечень основного оборудования, необходимого для поверки включает в себя:
- измерительная установка для поверки счетчиков электрической энергии ЦУ6800Р с
эталонным счётчиком класса точности 0,2;
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-2б, класс точности 2
Сведения о методиках (методах) измерений
Сведения о методике измерений изложены в документе «Счетчики ватт-часов активной
энергии переменного тока электронные ЕС 7020». Руководство по эксплуатации ЕД-
СИ.15356406.215.РУ.
Лист № 6
всего листов 6
Нормативные документы, устанавливающие требования к Счетчикам ватт-часов ак-
тивной энергии переменного тока электронным ЕС 7020
ГОСТ Р 52320-2005 (МЭК 62052-11:2005). Аппаратура для измерения электри-
ческой энергии переменного тока. Общие требования. Испытания и условия испыта-
ний. Часть 11. Счетчики электрической энергии.
ГОСТ Р 52322-2005 (МЭК 62053-21:2005). Аппаратура для измерения электри-
ческой энергии переменного тока. Частные требования. Часть 21. Статические счет-
чики активной энергии классов точности 1 и 2.
ГОСТ Р 52323-2005 (МЭК 62053-22-2005). Аппаратура для измерения электри-
ческой энергии переменного тока. Частные требования.Часть 22. Статические
счетчики активной энергии классов точности 0.2S и 0.5S
ГОСТ Р 52425-2005 (МЭК 62053-23:2005). Аппаратура для измерения электри-
ческой энергии переменного тока. Частные требования. Часть 23. Статические счет-
чики реактивной энергии (в части счетчиков реактивной энергии классов точности 1
и 2).
ТУ 4228-215-15356406-2011 Счетчики ватт-часов активной энергии переменного тока
электронные ЕС 7020. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
ООО «Единая Система», г. Самара
Юридический адрес: 443030, г. Самара, ул. Красноармейская, 143, литер А
Почтовый адрес: 443082, г. Самара, ул. Красноармейская, 143, литер А
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
аттестат аккредитации 30004-08 от 27.06.2008г.
119361, Москва, ул. Озерная, 46.
Тел. 781-86-03; e-mail:
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииЕ.Р. Петросян
МП«____» __________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 63635-16 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО "Адамант-Капитал", многофункциональный комплекс | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
| 11863-96 | Установки для регулировки и поверки счетчиков электрической энергии | ЦУ6800 | ОАО "ЗИП "Энергомера", г.Невинномысск | 3 года | Перейти |
| 83846-21 | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-22 и котельных, входящих в состав филиала | Обозначение отсутствует | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва | 4 года | Перейти |
| 14124-94 | Счетчики газа | СГ-16, СГ-75 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 1 год | Перейти |
| 43425-09 | Весы электронные лабораторные | BW-K/BX-K | Фирма "Shimadzu Corporation", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
