Номер госреестра:
50607-12
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
EPR 20Z
Производитель:
Фирма "Wattsud, L.E.P. S.p.A.", Италия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 1785400001, 1785400002, 1785400003
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47319
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения EPR 20Z
Назначение средства измерений
Трансформаторы напряжения EPR 20Z (далее по тексту – трансформаторы напряжения)
предназначены для контроля и передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного
тока промышленной частоты.
Описание средства измерений
Трансформаторы напряжения EPR 20Z выполнены в виде опорной конструкции.
Корпус трансформаторов напряжения выполнен из компаунда на основе эпоксидной смолы,
который является главной изоляцией и обеспечивает защиту обмоток от механических и
климатических воздействий.
Трансформаторы напряжения имеют две основные измерительные вторичные обмотки.
Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса
трансформаторов и выполнен в виде контакта с резьбой М10. Выводы вторичных обмоток и
заземляемый вывод первичной обмотки выполнены в виде болтов М6 и расположены в нижней
части трансформаторов в клеммной коробке, закрепленной на основании и закрытой съемной
крышкой. Для крепления в месте установки на опорной поверхности трансформаторов имеются
отверстия под болты М10.
По способу защиты человека от поражения электрическим током трансформаторы
относятся к классу «1» и предназначены для установки в недоступных местах.

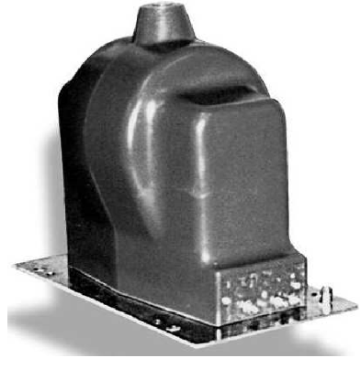

Рисунок 1 – Фотография общего вида трансформаторов напряжения EPR 20Z
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения
EPR 20Z представлены в таблице 1.
Таблица 1 – Основные метрологические и технические характеристики трансформаторов
напряжения EPR 20Z
Характеристика
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение вторичной обмотки, В
Номинальная частота, Гц
Значение
10,5/
Ö
3
100/
Ö
3
50
Лист № 2
Всего листов 3
Окончание таблицы 1
Характеристика
Trial точности вторичных обмоток
Номинальная мощность вторичных обмоток, В·А
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150-69
Значение
0,2
20
385×200×300
45
У3
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных трансформатора
методом трафаретной печати и на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– трансформатор напряжения EPR 20Z 3 шт.
– паспорт 3 экз.
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке:
– трансформатор напряжения измерительный лабораторный НЛЛ-15
номинальное напряжение первичной обмотки, кВ: от 3 до 16
номинальное напряжение вторичной обмотки, В: 100; 100/
Ö
3
класс точности: 0,05
– прибор сравнения КНТ-03
предел измерения значения вторичного напряжения, В: 199,9;
предел измерения погрешности напряжения, %: 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
– магазин нагрузок МР 3025
номинальные величины нагрузки, В∙А: от 1,25 до 200
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов напряжения EPR 20Z указаны в
паспорте.
Нормативные документы, устанавливающие требования к трансформаторам напряжения
EPR 20Z
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 3
Всего листов 3
Изготовитель
Фирма «Wattsud, L.E.P. S.p.A.», Италия
Адрес: 80020 Casavatore (Napoli) Viale G. Marconi, 191/C, Italy
Тел.: +39 081 705 03 11 Факс: +39 081 738 54 33
Web-сайт:
Заявитель
ОАО «Мосэнерго»
Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3
Тел.: (495) 957-1-957 Факс: (495) 957-32-00
Web-сайт:
Испытательный центр
ГЦИСИФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Е.Р. Петросян
М.п.«____»_____________2012 г.
