Номер госреестра:
50593-12
Наименование СИ:
Микрометры
Обозначение типа:
МК, МЛ, МТ, МЗ
Производитель:
ООО НПП "Челябинский инструментальный завод", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47398
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры МК, МЛ, МТ, МЗ
Назначение средства измерений
Микрометры выпускаются четырех типов, отличающихся назначением:
- МК – гладкие для измерения наружных размеров изделий;
- МЗ – зубомерные для измерения длины общей нормали зубчатых колес с модулем от
1мм;
- МЛ – листовые для измерения толщины листов и лент;
- МТ – трубные для измерения толщины стенок.
Описание средства измерений
Принцип действия – механический.
Микрометр любого типа представляет собой скобу, в которой слева запрессована
пятка, а справа – микрометрическая головка. На барабане микрометрической головки имеется
трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного
усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное
устройство. Для того чтобы скобы микрометров МК, МЗ, МТ не нагревались от рук в процессе
измерения, на них установлены теплоизолирующие накладки.
Микрометры МК выпускаются двух исполнений — с отсчетом по шкалам стебля и
барабана МК и с цифровым отсчетом МК Ц.
Форма измерительной поверхности пятки микрометра МК плоская; микрометров МЛ и
МТ – сферическая; микрометра МЗ – срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые
установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную
тарельчатую измерительную поверхность.
Микрометрический винт и пятка микрометров МК, МЛ оснащены твердым сплавом.
Внешний вид микрометров представлен на рисунках 1, 2, 3 и 4.

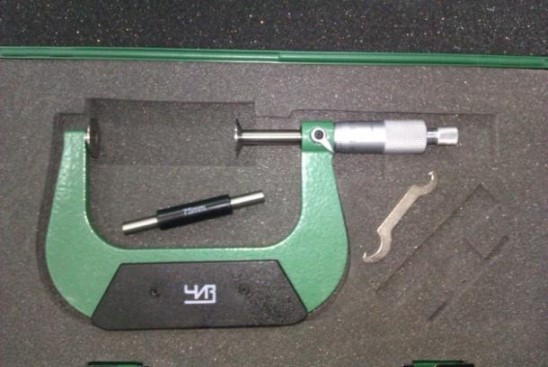

Рисунок 1 – Внешний вид микрометров типа МЗ
Лист № 2
всего листов 6

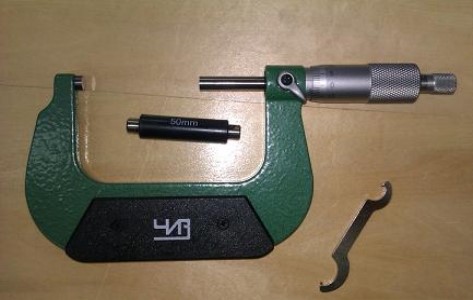

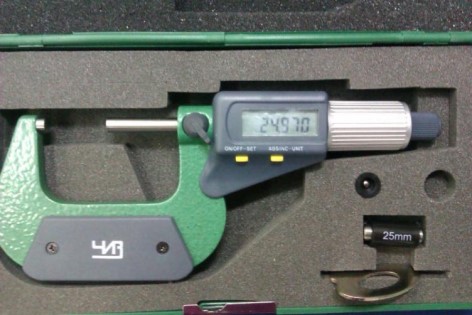

Рисунок 2 – Внешний вид микрометров типа МК

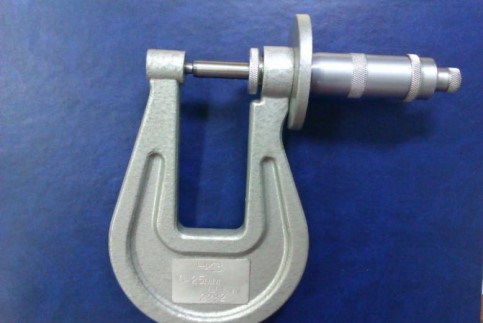

Рисунок 3 – Внешний вид микрометров типа МЛ

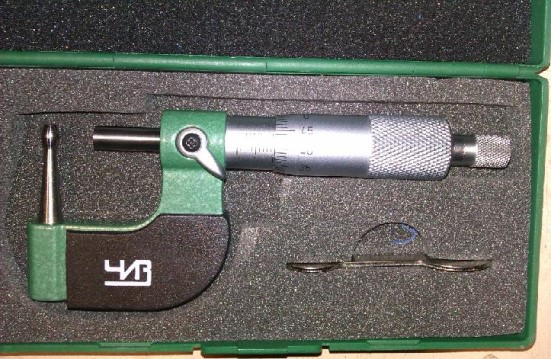

Рисунок 4 – Внешний вид микрометров типа МТ
Лист № 3
всего листов 6
125; 150
175; 200
МК275;
МК300
225; 250;
275; 300
МК
МЛ
5;10;25
МЗ
мкм, класса
Верхний
предел
измерений
от 20 ºС
Метрологические и технические характеристики
Диапазоны измерений, пределы допускаемой погрешности микрометра в любой точке
диапазона измерений при нормируемом измерительном усилии и температуре соответствуют
значениям, приведенным в таблице 1.
Габаритные размеры и масса микрометров приведены в таблице 2.
Таблица 1
Пределы
допускаемой
абсолютной
Допускаемое
ТипМодификация
погрешности
отклонениеИзмерительное
микрометра микрометра
микрометра,
микрометра,
температуры усилие, Н
мм
точности
12
± 2,0
25
50
75
100
МК25
МК50
МК75
МК100
МК125;
МК150
± 2,5
± 4,0
± 4
МК175;
МК200
± 3,0± 5,0
МК225;
МК250;
± 5,0± 8,0
± 6,0± 10,0± 2
400
500
600
25
50
75
100
± 3,0
± 2,0
± 4,0± 4
± 4,0± 6,0
± 3
5 - 10
МК400
МК500
МК600
МК Ц25
МК Ц50
МК Ц75
МК Ц100
МЛ5; МЛ10;
МЛ25
МТ
-
± 4,0
± 2,0
МТ25
МЗ25
МЗ50
МЗ75
МЗ100
25
25
50
75
100
± 4,0± 5,0
± 43 - 7
Лист № 4
всего листов 6
Масса, кг, не более
МК
МЛ
МЗ
Таблица 2
Тип микрометра
МТ
Модификация
микрометра
МК25
МК50
МК75
МК100
МК125
МК150
МК175
МК200
МК225
МК250
МК275
МК300
МК400
МК500
МК600
МК Ц25
МК Ц50
МК Ц75
МК Ц100
МЛ5
МЛ10
МЛ25
МТ25
МЗ25
МЗ50
МЗ75
МЗ100
Габаритные размеры, мм,
не более
123х54х20
156,3х71х20
181,3х86х20
206,3х104х20
231,3х119х20
256,3х136х20
275х140х20
295х155х20
345х174х20
368х186х20
394х204х20
420х217х20
550х290х20
650х355х20
750х420х20
150х54х22
177х71х22
202х86х22
227х104х22
97х76х56
130х96х54
154х168х54
123х54х20
144х 54х20
170х 71 х20
195х 86х20
220х104х20
0,208
0,322
0,407
0,522
0,620
0,811
1,100
1,300
1,530
1,680
1,830
2,000
2,375
3,375
5,386
0,220
0,330
0,431
0,556
0,270
0,470
0,470
0,208
0,274
0,356
0,454
0,600
Цена деления:
МК, МЛ, МТ, МЗ – 0,01 мм.
Шаг дискретности:
МК Ц – 0,001 мм.
Колебание измерительного усилия – не более 2 Н.
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 ºС;
Относительная влажность воздуха не более 80 % при температуре 25 ºС;
Средний срок службы – не менее 3 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на скобу микрометра
методом тампопечати.
Лист № 5
всего листов 6
Комплектность средства измерений
Примечание
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
Наименование
Микрометр
Ключ
Футляр
Паспорт
Методика поверки МП-001-06-2012
Установочная мера
2 шт.
Соединительные гильзы
4 шт.
Для микрометров с верхним
пределом измерения от 50
мм до 300 мм
Для микрометров с верхним
пределом измерения trial
300 мм
Для микрометров МК с
верхним пределом
измерения свыше 300 мм
Поверка
осуществляется по документу МП-001-06-2012 «Микрометры МК, МЛ, МТ, МЗ. Методика
поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в 2012 году.
Основные средства поверки:
- Щуп толщиной 0,45 мм;
- Меры длины концевые плоскопараллельные набор № 21, 3 разряд;
- Пластины стеклянные плоскопараллельные ПМ 15, 40, 65, 90;
- Пластина плоская стеклянная ПИ 60, 2 класса точности;
- Оптиметр горизонтальный ИКГ;
- Ролики для поверки зубомерных микрометров диаметром 10, 29…95,5 мм, класс
точности 1;
- Весы настольные циферблатные РН-10Ц13У до 10 кг, 4 разряда
Сведения о методиках (методах) измерений
содержатся в паспорте средства измерения.
Нормативные и технические документы устанавливающие требования к микрометрам
МК, МЛ, МТ, МЗ
ГОСТ 6507-90 «Микрометры. Технические условия»;
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в
диапазоне 1∙10
-6
÷ 50 м и длин волн в диапазоне 0,2 ÷ 50 мкм».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 6
всего листов 6
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное Предприятие
«Челябинский инструментальный завод»
Адрес: 454008, Россия, г. Челябинск, Свердловский тракт, 38
Тел. (351) 268-99-02, 247-11-82 (83, 84), факс (351) 268-99-02; 247-11-83; 247-11-84
e-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ»
Регистрационный номер № 30059-10
Адрес: 454048, Россия, г. Челябинск, ул. Энгельса, 101
Телефон, факс (351) 2320401, е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.п.«___» _____________2012 г.
