Номер госреестра:
50583-12
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
GP
Производитель:
Фирма "A&D Company Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47387/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 1467 от 05.07.2017 г.,
№ 176 от 05.02.2019 г.)
Весы неавтоматического действия GP
Назначение средства измерений
Весы неавтоматического действия GP (далее весы) предназначены для статического оп-
ределения массы веществ и материалов.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента ве-
соизмерительного тензорезисторного датчика (далее датчик), возникающей под действием силы
тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорцио-
нально массе груза. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания
выводятся на вакуум-флуоресцентный дисплей.
Конструктивно весы состоят из грузоприемного устройства (далее – ГПУ) и весоизмери-
тельного прибора (индикатора), который закреплен на стойке (модификации весов с индексом S
выпускаются без стойки). Весы выполнены из нержавеющей стали. Весы могут быть оснащены
поддонным крюком.
Общий вид весов представлен на рисунке 1.

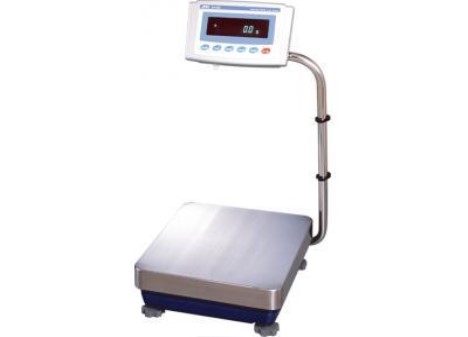

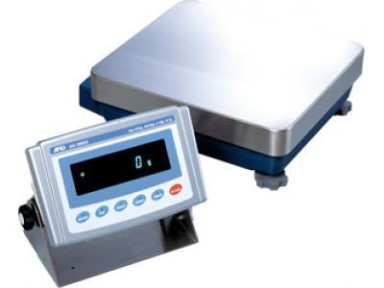

Весы GPВесы GP-S
Рисунок 1 – Общий вид весов GP
Питание весов осуществляется через адаптер сетевого питания. В зависимости от моди-
фикации весы снабжены следующими устройствами (в скобках указаны соответствующие
пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1);
-полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-устройство первоначальной установки нуля (Т.2.7.2.4);
-устройство слежения за нулем (Т.2.7.3);
-устройство установки нуля и уравновешивания тары (4.6.9);
-устройство выборки массы тары (Т.2.7.4);
-цифровое показывающее устройство с отличающимся делением (3.4.1);
Лист № 2
Всего листов 6
-полуавтоматическое устройство юстировки чувствительности встроенным грузом
(4.1.2.5).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- суммирование;
- вычисление процентных соотношений.
Весы выпускаются в различных модификациях, отличающихся метрологическими ха-
рактеристиками, массой, габаритными размерами.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя;
- серийный номер;
- идентификационный знак на каждой составной части весов;
- знак утверждения типа;
- диапазон температур.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 – Схема пломбировки весов
Место нанесения наклейки
Место нанесения пломбы
Место нанесения пломбы
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным и полностью метро-
логически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается защитной пломбой, которая находится на задней поверхности индикатора. Защитная
пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть
модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без
применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответству-
ет требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Дополнительные требования к электронным
устройствам с программным управлением. Устройства со встроенным программным управле-
нием».
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
12
Идентификационное наименование ПО —*
Номер версии (идентификационный номер) ПО1.71; 1.72; 1.80; Р-2.ХХ
Цифровой идентификатор ПО —*
*Примечание - Идентификационное наименование программного обеспечения, цифровой иден-
тификатор ПО не используется на устройствах при работе со встроенным ПО.
Метрологические и технические характеристики
Максимальная (Мах) нагрузка, поверочный интервал (е), число поверочных интервалов
(n), действительная цена деления (d) в зависимости от модификации весов приведены в табли-
цах 2, 3.
GP-40K
ΙΙ
31
31
41
0,1
0,5
1
1
1
31000
31000
41000
100 % Max
от +10 до +30
GP-12KGP-20K
GP-30K
GP-30KS
GP-32K
GP-32KS
1221
0,10,1
до 6 кг - 0,1
св 6 кг - 1
11
1200021000
Таблица 2
Наименование харак-
теристик
Класс точности по
ГОСТ OIML R 76-1-
2011
Максимальная нагруз-
ка (Max), кг
Действительная цена
деления, d, г
Поверочный интервал,
е, г,
Число поверочных ин-
тервалов (n)
Диапазон уравновеши-
вания тары
Диапазон температур,
°C
Параметры адаптера
сетевого питания:
- напряжениенавходе, В
- частота, Гц
от 187 до 242
от 49 до 51
Лист № 4
Всего листов 6
GP-40K
8
GP-12KGP-20K
GP-30K
GP-30KS
GP-32K
GP-32KS
17
Наименование харак-
теристик
Средний полный срок
службы, лет
Масса, кг, не более
Габаритные размеры,
мм, не более
372×615×130
GP-102K
ΙΙ
100 % Max
от +10 до +30
8
GP-60K GP-61K GP-100K
GP-60KS GP-61KS GP-100KS
6161101101
10,11
до 61 кг - 1
св 61 кг - 10
1011010
6100610001010010100
от 187 до 242
от 49 до 51
1718
Таблица 3
Наименование харак-
теристик
Класс точности по
ГОСТ OIML R 76-1-
2011
Максимальная нагруз-
ка (Max), кг
Действительная цена
деления, d, г
Поверочный интервал,
е, г
Число поверочных ин-
тервалов (n)
Диапазон уравновеши-
вания тары
Диапазон температур,
°C
Параметры адаптера
сетевого питания:
- напряжениенавходе, В
- частота, Гц
Средний полный срок
службы, лет
Масса, кг, не более
Габаритные размеры,
мм, не более
372×615×130373×615×130
Знак утверждения типа
наносится офсетным способом на маркировочную табличку, расположенную на грузоприем-
ном устройстве весов, и типографским способом на титульный лист руководства по эксплуата-
ции.
Комплектность средства измерений
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Весы
Адаптер сетевого питания
Руководство по эксплуатации
-
-
-
1 шт.
1 шт.
1 экз.
Лист № 5
Всего листов 6
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011
«Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
Основные средства поверки: гири, соответствующие классам точности Е
2
, F
1
, F
2
по
ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам неавто-
матического действия GP
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений мас-
сы»
Техническая документация фирмы-изготовителя
Изготовитель
«A&D Company, Limited», Япония
Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013 Japan
Телефон: +81 (3) 5391-6132
Факс: +81 (3) 5391-6148
Web-сайт: aandd.jp
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»)
ИНН 7731547200
Адрес: 1117545, г. Москва, ул. Дорожная, д. 3, корп. 6, комн. 8б
Телефон (факс): (495) 937-33-44, (495) 937-55-66
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): (495) 437-55-77, (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
