Номер госреестра:
50465-12
Наименование СИ:
Трансформаторы тока измерительные
Обозначение типа:
CTB
Производитель:
Фирма "MBS AG", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47258
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока измерительные CTB
Назначение средства измерений
Трансформаторы тока измерительные CTB моделей CTB 31.35, CTB 41.35, CTB 51.35,
CTB 61.35, CTB 81.35, CTB 101.35 (далее - трансформаторы) предназначены для преобразова-
ния большого тока в сигнал измерительной информации для ее передачи средствам измерений
и устройством защиты и управления в закрытых распределительных устройствах переменно-
го тока частоты 50 Гц на номинальное напряжение до 0,4 кВ.
Описание средства измерений
Принцип действия трансформаторов состоит в преобразовании силы входного пере-
менного тока в силу выходного переменного тока с коэффициентом, определяемым отноше-
нием, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для пер-
вичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с ме-
стом крепления. Клеммники вторичной обмотки самозажимные, выполнены по патентован-
ной технологии фирмы MBS.
Через отверстие магнитопровода при монтаже пропускается шина или кабель, иг-
рающие роль первичной обмотки.
Модели трансформаторов отличаются друг от друга номиналом первичного тока,
мощностью вторичных нагрузок, классом точности и размерами.
Трансформаторы являются неремонтируемыми изделиями и по номенклатуре показа-
телей надежности относятся к группе II вида .1 согласно ГОСТ 27.003-90.
Общий вид трансформатора приведен на рисунке 1.

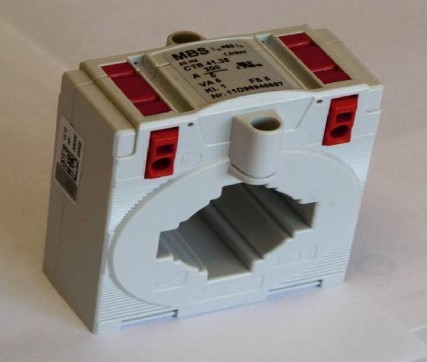

Рисунок 1 - Общий вид трансформатора CTB
Лист № 2
всего листов 3
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Номинальныепервичныетоки I
1
,А
50
60
CTB 31.35CTB 41.35 CTBCTBCTBCTB
51.35 61.35 81.35 101.35
Номинальные вторичные нагрузки S
ном
, В
×
А
1,25
1,25
2,5 1,25
2,5 1,25
2,5 2,5 1,25
2,5 2,5 2,5
5 2,5 2,5
5 5 5
5 5 5
5; 1055
5; 105 5; 10
5; 10 5; 10 5; 10
5; 10 5; 10 5; 10
5; 10 5; 10 5; 10
5; 10 5; 10
5; 10 5; 10
5; 10
75
80
100
125
150
200
250
300
400
500
600
750
800
1000
1250
1500
1600
2000
2500
Класс точности
1,03,01,03,01,0
2,5
5
5
555
555
55 10
5; 10 5; 10 5; 10
5; 10 5; 10 5; 10
5; 10 5; 10 5; 10
5; 10 5; 10 5; 10
5; 10 5; 10 10; 15
5; 10 5; 10 10; 15
10; 15 10; 15
10; 15
1,01,01,0
1 или 5
1,0 кВ
Номинальныевторичныетоки, I
2
, А
Номинальноепервичноенапряже-
ние до, U
1
, кВ
Номинальнаячастота f
ном
, Гц
Габаритные размеры, мм
60
´
80,5
´
52
50 или 60
70
´
91
´
5285
´
105,25
´
52
95
120
´
130
´
´
115
´
135
´
52 147
´
`52
52
Масса, не более, кг0,30,350,450,60,81,1
Коэффициент безопасности вторичных обмоток для измерения Кб -5
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69
Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом наклейки и
на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
- трансформатор тока – 1 шт.;
- крепеж – 1 комплект;
- руководство по эксплуатации совмещенное с паспортом – 1 шт.;
Поверка
осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Лист № 3
всего листов 3
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного
тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5
(номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл.
т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2;
2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ±
0,03∙А) %, ± (0,1 ± 0,05∙А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы
допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока измерительным СТВ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществлении торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обя-
зательным требованиям».
Изготовитель
Фирма «MBS AG» , Германия
Адрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0Факс: 49(0) 7976/9851-21
E-mail:
;
Сайт:
Заявитель
ООО «ЭТК» ДЖОУЛЬ»
Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14.
Тел. 363-18-67, e-mail:
;
Сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитар-
ное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«»2012 г.
