Номер госреестра:
50458-12
Наименование СИ:
Газоанализаторы
Обозначение типа:
T400, 400E, 465L
Производитель:
Фирма "Teledyne Advanced Pollution Instrumentation, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47186
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы модели Т400, 400Е, 465L
Назначение средств измерений
Газоанализаторы модели T400, 400E, 465L (далее – газоанализаторы) предназначены для
непрерывного автоматического измерения низких содержаний озона (О
3
) в атмосферном возду-
хе, воздухе рабочей зоны.
Описание средства измерений
Принцип действия газоанализаторов T400, 400E, 465L основан на законе Ламберта – Бэра.
Ультрафиолетовое излучение с длиной волны 254 нм при похождении через измерительную
кювету, заполненную анализируемой пробой, поглощается находящимся в ней озоном пропор-
ционально его концентрации. Периодически, при помощи переключающегося клапана, кювета
попеременно заполняется анализируемым газом и тем же газом предварительно очищенным от
озона в скруббере с поглотителем озона.
В качестве источника ультрафиолетового излучения в газоанализаторах T400, 400E, 465L
используется ртутная лампа высокой энергии. В модели T400, 400E ультрафиолетовый луч с
длиной волны 254 нм попадает в абсорбционную трубку с пробой через окно из специального
материала, не взаимодействующего с озоном, выходит через такое же окно на другом конце
трубки и попадает в специально сконструированный детектор – вакуумированный диод. В мо-
дели 465L ультрафиолетовый свет падает на кварцевую кювету, которая попеременно заполня-
ется анализируемым газом и тем же газом предварительно очищенным от озона.
Результаты измерений, информации об ошибках, статусе прибора высвечивается на дис-
плее. Газоанализаторы Т400 оборудованы сенсорным дисплеем. На передней панели газоанали-
заторов 400Е, 465L расположены электролюминесцентный дисплей и кнопки управления. На
передней панели газоанализатора 465L расположен измеритель расхода пробы.
Конструктивно газоанализаторы Т400, 400Е, 465L выполнены в виде моноблока для мон-
тажа в стойку19". Модель 465L выпускается также в корпусе для настенного монтажа.
Газоанализаторы Т400, 400Е оснащены внутренним побудителем расхода.
Все модели имеют встроенные сенсоры температуры и давления и автоматически коррек-
тируют результаты измерений при изменении этих параметров.
Функция автоматической коррекции нуля обеспечивает постоянную коррекцию дрейфа
нуля и соответственно стабильность измерений.
Газоанализаторы Т400, 400Е имеют встроенные возможности сбора данных, одновремен-
ной регистрации нескольких параметров, включая усредненные или мгновенные значения кон-
центрации, калибровочные данные и рабочие параметры, такие как давление и скорость потока.
Сохраненные данные можно легко получить через порты RS232, Ethernet, USB или на дисплее,
расположенном на передней панели, что позволяет оператору выполнять диагностику или рас-
ширенный анализ данных. При помощи программного обеспечения проводится мониторинг
режимных параметров газоанализаторов и непрерывная самодиагностика.
Газоанализаторы Т400, 400Е имеют три или четыре аналоговых выхода со следующими
устанавливаемыми диапазонами характеристик постоянного тока: (0-0,1) В, (0-1) В, (0-5) В, (0-
10) В, (0-20) мA, (2-20) мA или (4-20) мА.
Газоанализаторы 465L имеют аналоговый выход с устанавливаемыми диапазонами на-
пряжений постоянного тока (0-5) В или (4-20) мА.
Связь газоанализаторов с внешним компьютером осуществляется через интерфейс RS-232
и/или RS-485, а для модели T400 – Ethernet (10/100Base-T), USB, и, по запросу, USB, USB-com,
Multidrop RS-232.
Лист № 2
Всего листов 5
Рис.1. Фотография внешнего вида газоанализатора Т400.

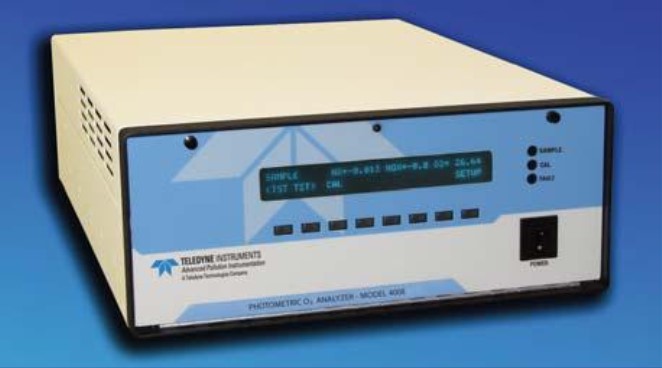

Рис. 2. Фотография внешнего вида газоанализатора 400Е.

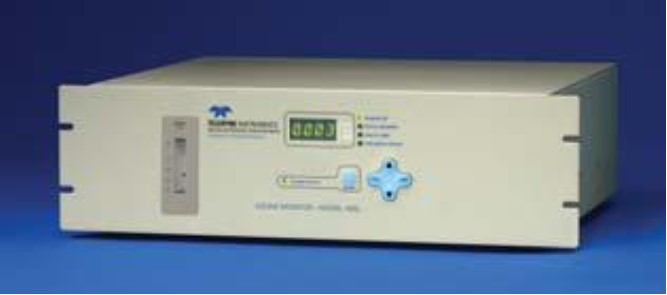

Рис. 3. Фотография внешнего вида газоанализатора 465L.
Лист № 3
Всего листов 5

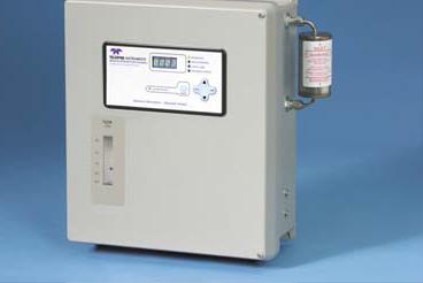

Рис. 4. Фотография внешнего вида газоанализатора 465L в корпусе для настенного монтажа.
Программное обеспечение
Идентификационные данные программного обеспечения
Модель
Наименова-
ние про-
граммного
обеспечения
Алгоритм вы-
числения циф-
рового иден-
тификатора
программного
обеспечения
Таблица 1
Идентифи-
кационное
наименова-
ние про-
граммного
Цифровой иден-
Номер версиитификатор про-
(идентифика- граммного обес-
ционный номер)печения (кон-
программного трольная сумма
обеспечения
обеспеченияисполняемого
кода)
400E
Firmware,E.36.3не применяется
operating
не требуется
T400Firmware,1.0.3
operating
7.0.3не применяется
не требуется
465LFirmware,B.6
operating
б/нне применяется
не требуется
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню:
– "С" – метрологически значимая часть ПО СИ и измеренные данные достаточно защище-
ны с помощью специальных средств защиты от преднамеренных изменений в соответствии с
МИ 3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алго-
ритма без возможности изменения.
Программное обеспечение не влияет на метрологические характеристики.
Производитель оставляет за собой право изменить идентификационное наименование
и/или версию ПО без изменения степени защиты ПО, указанных в настоящем описании типа.
Анализируемый
компонент
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Диапазон измерений газоанализаторов и пределы допускаемой основной погрешности
приведены в таблице 2.
Таблица 2
Диапазон показа-Диапазон измере-Пределы допускаемой основной
ний объемной до- ний объемной доли,погрешности, %
ли, млн
-1
млн
-1
приведеннойотносительной
от 0 до 0,100
от 0 до 10
О
от 0 до 1
3020
Модели T400, 400E
от 0 до 0,015± 15
св. 0,015 до 0,100± 15
от 0 до 0,015 ± 15
3
св. 0,015 до0,250± 15
Модель 465L
от 0 до 0,015± 15
св. 0,015 до 0,250± 15
Пределы допускаемой дополнительной погрешности от изменения температуры окру-
жающей среды от нормальной в диапазоне (5…45)
о
С на каждые 10
о
С равны 0,1 в долях основ-
ной погрешности.
Дополнительные технические характеристики представлены в таблице 3.
Таблица 3
ПараметрМодели T400, 400EМодель 465L
Время отклика τ
90
, с 20 30
Время прогрева газоанализатора,
мин, не более
Напряжение питания, В220
(
+
15
)%
-
10
Частота, Гц
Потребляемая мощность, Вт25
лее
Габаритные размеры, мм, не бо-
178х432х597
Масса, кг, не более12,7
50
±
1
74
133x483x388
407x396x175
в корпусе для настенного монтажа
5,73
6,91
в корпусе для настенного монтажа
Срок службы газоанализаторов не менее 8 лет.
Условия эксплуатации:
– температура окружающей среды,
0
C
– модели T400, 400E
– модель 465L
– относительная влажность, %
– атмосферное давление, мм.рт.ст.
от 5 до 40
от 5 до 45
от 0 до 95
от 630 до 800
Знак утверждения типа
Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор модели T400, 400E, 465L (в соответствии с заказом).
Руководство по эксплуатации на русском языке.
Методика поверки.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 50458-12 "Инструкция. Газоанализаторы модели Т400, 400Е,
465L. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2012
г. и входящим в комплект поставки.
Основные средства поверки: генератор озона ГС-024-1М.
Сведения о методиках (методах) измерений
методика измерений изложена в руководстве по эксплуатации газоанализаторов.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам модели Т400, 400Е, 465L
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерения содержания компонентов в газовых средах".
ГОСТ Р 50760-95 "Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
Общие технические условия".
ГОСТ 13320-81. "Газоанализаторы промышленные автоматические. Общие технические
условия".
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений осуществление деятельности в области охраны окружающей сре-
ды, по обеспечению безопасности при чрезвычайных ситуациях, осуществлении производст-
венного контроля за соблюдением установленных законодательством Российской Федерации
требований промышленной безопасности к эксплуатации опасного производственного объекта,
фонового мониторинга атмосферы.
Изготовитель
Фирма "Teledyne Advanced Pollution Instrumentation", США
Адрес: 9480 Carroll Park Drive San Diego, California 92121-5201
Заявитель
ООО "ППМ–Системс"
Адрес: 196158, г. Санкт-Петербург, Дунайский пр., д.13, к.1
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
"___" ____________ 2012 г.
