ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые серий 4хх, 51х, 52х, 53х, 54х,
56х
Назначение средства измерений
Термопреобразователи сопротивления платиновые серий 4хх, 51х, 52х, 53х, 54х, 56х
(далее по тексту – термопреобразователи или ТС) предназначены для измерений температуры
жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного чехла или за-
щитной гильзы ТС.
Описание средства измерений
Термопреобразователи сопротивления обеспечивают преобразование измеряемой
температуры в изменение электрического сопротивления.
Термопреобразователи серий 51х, 52х, 53х, 54х, 56х состоят из измерительной встав-
ки, соединенной с защитной головкой, имеющей несколько модификаций, отличающихся
конструкцией и степенью защиты.
Измерительная вставка состоит из одного или двух тонкопленочных или проволоч-
ных платиновых чувствительных элементов (далее - ЧЭ), помещенных в защитный чехол из
нержавеющей стали, который соединен с керамической клеммной головкой или заканчивает-
ся присоединительными проводами. Измерительная вставка помещена в защитную арматуру с
различными видами присоединения к объекту измерений или для установки в защитную гиль-
зу.
Термопреобразователи моделей 411 и 421 выполнены в виде измерительной вставки
из нержавеющей стали (316SS) с одним тонкопленочным ЧЭ, соединенной с кабелем с удли-
нительными проводами.
Термопреобразователи серий 4хх, 51х, 52х, 53х, 54х, 56х изготовляются следующих
моделей: 411, 421, 511, 512, 513, 514, 522, 523, 524, 531, 532, 533, 534, 542, 543, 544, 561, 562,
563, 564, 565, 566, которые отличаются друг от друга конструктивным исполнением.
Дляизмеренийтемпературыпривысокихдавленияхискоростяхпотока
предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых
параметров измеряемой среды.
Схема соединения внутренних проводников термопреобразователей с чувствитель-
ными элементами: 2-х, 3-х и 4-х проводная.
Фотография общего вида ТС приведены на рис.1-2.

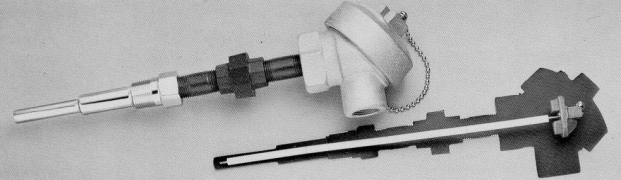

Рис. 1. Термопреобразователи сопротивления платиновые серий 51х, 52х, 53х, 54х, 56х.

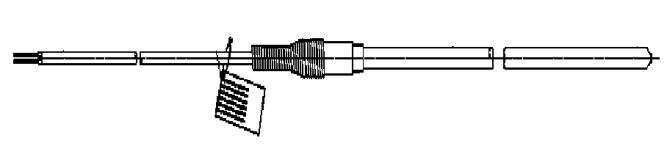

Рис. 2. Термопреобразователи сопротивления платиновые моделей 411, 421
Лист № 2
всего листов 3
Метрологические и технические характеристики
Диапазон измеряемых температур, °С:от минус 196 до плюс 650
Условное обозначение номинальной статической характеристики преобразования (НСХ) по
МЭК 60751/ГОСТ 6651-2009: Pt100
Номинальное значение сопротивления термопреобразователя при 0 °C (R
o
), Ом:100
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009: A, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в
зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по
МЭК 60751/ГОСТ 6651-2009,
о
С:
- для тонкопленочных ЧЭ: класс А:±(0,15+0,002|t|) (от минус 30 до плюс 300 °С);
класс В:± (0,30+0,005|t|) (от минус 50 до плюс 500 °С);
- для проволочных ЧЭ: класс А: ± (0,15+0,002|t|) (от минус 196 до плюс 650 °С);
класс В: ± (0,30+0,005|t|) (от минус 196 до плюс 650 °С).
Электрическое сопротивление изоляции при температуре плюс (25
±
10)°С и относительной
влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее:1000
Диаметр измерительной вставки, мм:от 4 до 10 и более, по специальному заказу
Диаметр защитной арматуры, мм: 8; 9; 11; 12; 18; 24
Длина монтажной части ТС (в зависимости от модели и исполнения), мм: от 20 до 3000
Диапазон температур окружающего воздуха, °С: от минус 40 до плюс 85
Средний срок службы ТС, лет, не менее: 10
ТС моделей 411, 421 во взрывозащищенном исполнении имеют маркировку вида:
0ExiaIICТ6…Т1Х («искробезопасная электрическая цепь»).
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по экс-
плуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помо-
щи наклейки.
Комплектность
Термопреобразователь (серия и исполнение - в соответствии с заказом)- 1 шт.
Паспорт (на русском языке)- 1 экз.
Защитная гильза (по дополнительному заказу).
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диа-
пазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2
с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
),
где R - измеряемое сопротивление, Ом.
Примечание:приповеркедопускаетсяприменениедругихсредствизмеренийи
вспомогательного оборудования,удовлетворяющих поточностии техническим
характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспор-
та на ТC.
Лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления платиновым серий 4хх, 51х, 52х, 53х, 54х, 56х
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Об-
щие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы
термометров сопротивления из платины.
Техническая документация фирмы «Daily Thermetrics Corporation», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта; выполнение работ по оценке соответствия промышлен-
ной продукции и продукции других видов, а также иных объектов установленным законода-
тельством Российской Федерации обязательным требованиям.
ТС могут применяться в системах контроля и регулирования температуры в различных
отраслях промышленности. Модификации ТС во взрывозащищенном исполнении (411, 421)
могут применяться в соответствии с присвоенной маркировкой взрывозащиты во взрывоопас-
ных зонах помещений и наружных установок согласно требованиям нормативных докумен-
тов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Изготовитель
фирма «Daily Thermetrics Corporation», США
Адрес: 5700 Hartsdale Drive, Houston, Texas 77036
E-mail:
, адрес в Интернет:
Заявитель
Общество с ограниченной ответственностью «Новосибирская
электротехническая компания» (ООО «НовЭК»)
Юр. адрес: 630007, г. Новосибирск, ул. Серебренниковская, 1
Почт. адрес: 630123, г. Новосибирск, Красный проспект, д. 232/1
Тел./факс: (383) 249-10-00
E-mail:
, адрес в Интернет:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«_____» ____________ 2012 г.
