Номер госреестра:
50419-12
Наименование СИ:
Анализаторы вибрации
Обозначение типа:
ViAna-1
Производитель:
ООО ПВФ "Вибро-Центр", г.Пермь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47230
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы вибрации «ViAna-1»
Назначение средства измерений
Анализаторы вибрации «ViAna-1» (далее - анализаторы) предназначены для измере-
ния параметров (СКЗ, пик, размах) вибрации: виброскорости, виброускорения и вибропере-
мещения.
Описание средства измерений
Принцип действия анализатора основан на преобразовании вибрации контролируемо-
го агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его
обработке.
Анализатор имеет два измерительных канала: измерительный канал со встроенным
емкостным акселерометром и измерительный канал для работы с внешним акселерометром
Vibro Sensor.
Анализатор позволяет осуществлять быстрое преобразование Фурье (БПФ) и снаб-
жен дисплеем. Питание анализатора осуществляется от встроенного аккумулятора.
Внешний вид анализатора вибрации «ViAna-1» приведен на рисунке 1, внешний вид
акселерометра Vibro Sensor приведен на рисунке 2.

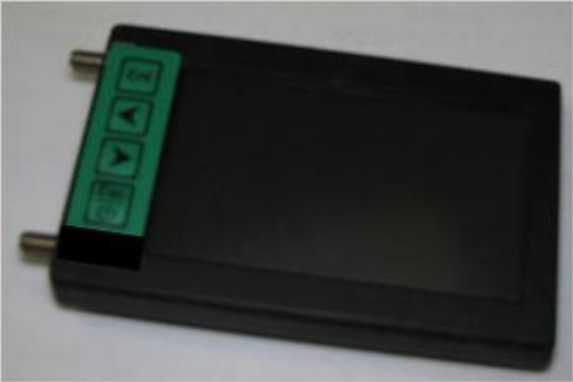

Рисунок 1 - Анализатор вибрации «ViAna-1»

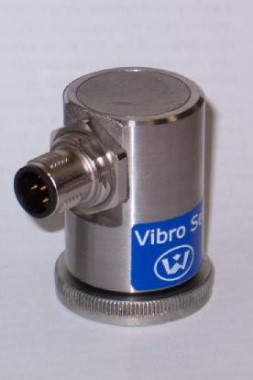

Рисунок 2 - Акселерометр Vibro Sensor
Лист № 2
всего листов 4
Программное обеспечение (ПО)
Встроенное ПО (Микропрограмма) реализовано аппаратно и не является метрологи-
чески значимым. Программное обеспечение не оказывает влияния на метрологические харак-
теристики.
Встроенное ПО управляет настройками интерфейса анализатора и предназначено ис-
ключительно для удобства работы с анализатором.
Наименование
программного
обеспечения
ViAna_1.bin
2.ХХ
0x30DA3A56
CRC-32
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Встроенное
(микропрограмма)
Защита программы от преднамеренного воздействия обеспечивается тем, что пользо-
ватель не имеет возможности изменять команды программы, обеспечивающие управление ра-
ботой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями ре-
зервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
от 1 до 100
от 0,3 до 150
от 1 до 100
от 50 до 500
от 5 до 2000
10
7,1
±10
±10
±5
±5
Диапазон измерения виброускорения (пик), м/с
2
:
для канала со встроенным акселерометром
для канала с акселерометром Vibro Sensor
Диапазон измерения виброскорости (СКЗ), мм/с:
для канала со встроенным акселерометром
для канала с акселерометром Vibro Sensor
Диапазон измерения виброперемещения (размах), мкм:
для канала со встроенным акселерометром
для канала с акселерометром Vibro Sensor
Диапазон частот, Гц
Номинальные коэффициенты преобразования акселерометра Vibro Sen-
sor, мВ/(м·с
-2
):
пик
СКЗ
Расширенная неопределенность при измерении виброускорения на базо-
вой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата
к=2 и доверительной вероятности 0,95, %:
для канала со встроенным акселерометром от 1 до 5 м/с
2
для канала с акселерометром Vibro Sensor от 0,3 до 5 м/с
2
Расширенная неопределенность при измерении виброускорения на базо-
вой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата
к=2 и доверительной вероятности 0,95, %:
для канала со встроенным акселерометром св. 5 до 100 м/с
2
для канала с акселерометром Vibro Sensor св. 5 до 150 м/с
2
Расширенная неопределенность при измерении виброскорости на базо-
вой частоте 79,6 Гц в диапазоне от 1 до 5 мм/спри коэффициенте охвата
к=2 и доверительной вероятности 0,95, %
±10
Лист № 3
всего листов 4
±5
±10
±20
±10
±15
от минус 20 до 50
159 × 81 × 23
29 × 38
Расширенная неопределенность при измерении виброскорости на базо-
вой частоте 79,6 Гц в диапазоне св. 5 до 100 мм/с при коэффициенте ох-
вата к=2 и доверительной вероятности 0,95, %
Расширенная неопределенность при измерении виброперемещения на
базовой частоте 79,6 Гц в диапазоне от 50 до 500 мкмпри коэффициенте
охвата к=2 и доверительной вероятности 0,95, %
Расширенная неопределенность при измерении характеристик вибрации
в диапазонах частот, %:
от 5 до 20 Гц и св. 640 до 2000 Гц
св. 20 до 640 Гц
Расширенная неопределенность при измерении характеристик вибрации
в диапазоне температур от минус 20 до 50
о
С, %
Условия эксплуатации:
диапазон температур,
о
С
Габаритные размеры, мм:
анализатора (высота × длина × ширина)
акселерометра Vibro Sensor (диаметр × высота)
Масса, г:
анализатора
акселерометра Vibro Sensor
200
140
Знак утверждения типа
Знак утверждения типа наносится на корпус анализатора методом наклейки и на ти-
тульный лист паспорта методом печати или наклейки.
Комплектность средства измерений
Анализатор вибрации «ViAna-1»1 шт.
Акселерометр Vibro Sensor1 шт.
Зарядное устройство1 шт.
Сумка для переноски анализатора1 шт.
Руководство по эксплуатации1 экз.
Паспорт на анализатор вибрации «ViAna-1»1 экз.
Паспорт на акселерометр Vibro Sensor1 экз.
Методика поверки1 экз.
Поверка
осуществляется по документу «Анализатор вибрации «ViAna-1». Методика поверки» МП
4277-049-12025123-2011, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012.
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-
90.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Анализатор вибрации «ViAna-1»», раздел 2.3.
Нормативные и технические документы, устанавливающие требования к анализатору
вибрации «ViAna-1»
1 ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие
технические требования»
2 Технические условия ТУ 4277-049-12025123-2011.
Лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
метрологическим требованиям в соответствии с законодательством Российской Федерации в
сфере технического регулирования.
Изготовитель
Общество с ограниченной ответственностью Производственно–внедренческая фирма «Виб-
ро–Центр» (ООО ПВФ «Вибро–Центр»).
Адрес: 614000 г. Пермь, ул. Пермская, 70, офис 401.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации, зарегистрированный в Госреестре средств измерений под № 30004-08
от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Заместитель
Руководителя Федерального агент-
ства по техническому регулирова-
нию и метрологииЕ.Р. Петросян
М.п.«____» _______2012 г.
