Дальномеры лазерные Leica Disto D210, Leica Disto X310, ГРСИ 50417-12
Номер госреестра:
50417-12
Наименование СИ:
Дальномеры лазерные
Обозначение типа:
Leica Disto D210, Leica Disto X310
Производитель:
Компания "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47228
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дальномеры лазерные Leica Disto D210, Leica Disto X310
Назначение средства измерений
Дальномеры лазерные Leica Disto D210, Leica Disto X310 предназначены для измере-
ния расстояний и углов наклона относительно горизонта (только для Leica Disto X310).
Описание средства измерений
Принцип измерения расстояний дальномеров лазерных Leica Disto D210, Leica Disto
X310 основан на определении разности фаз излучаемых и принимаемых модулированных сигна-
лов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. От-
раженное целью излучение принимается той же оптической системой, усиливается и направляет-
ся на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на ос-
новании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сен-
сора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с
неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвиж-
ной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преоб-
разовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения - 0,635 мкм, мощность - менее 1 мВт, класс 2 в соот-
ветствии с IEC 60825-1 «Безопасность лазерных изделий».
В качестве нулевой (начальной) точки отсчёта дальномеров лазерных Leica Disto D210,
Leica Disto X310, для измерения расстояний, может быть выбран:
- нижний торец корпуса;
- верхний торец корпуса;
- край многофункциональной позиционной скобы;
- центр резьбовой втулки при измерении со штатива (только для Leica Disto X310).
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти.
Конструктивно дальномеры лазерные Leica Disto D210, Leica Disto X310 выполнены единым
блоком, в котором размещены оптические и электронные компоненты. Управление дальномера-
ми лазерными Leica Disto D210, Leica Disto X310 осуществляется с помощью встроенной кла-
виатуры. Модель Leica Disto D210 имеет 6 кнопочную клавиатуру, модель Leica Disto X310
имеет 9 кнопочную клавиатуру.

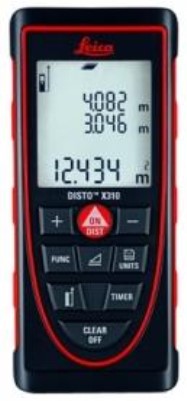

Фотография общего вида дальномеров лазерных Leica Disto D210, Leica Disto X310
Лист № 2
Всего листов 3
Опломбирование узлов дальномеров лазерных Leica Disto D210, Leica Disto X310 не
производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, кото-
рые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты
специальным лаком.
Метрологические и технические характеристики
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на-
клейкой на корпус дальномеров лазерных Leica Disto D210, Leica Disto X310.
Комплектность средства измерений
Наименование
Дальномер лазерный
Чехол для дальномера
Элементы питания (тип ААА)
Страховочный темляк
Диск CD с руководством по эксплуатации
Инструкция по технике безопасности
Краткое руководство пользователя
Сертификат производителя
Leica Disto D210
1
1
2
1
1
1
1
1
Leica Disto X310
1
1
2
1
1
1
1
1
Значение характеристики
Leica DISTO D210Leica DISTO X310
0,05 – 800,05 – 80
- 360
Наименование характеристики
Модель
Диапазон измерений:
- расстояний, м
- углов наклона, …°
Допускаемая СКП измерений:
- расстояний до 10 метров, мм*
- расстояний от 10 до 30 метров, мм*
- расстояний более 30 метров, мм*
± 1,0± 1,0
±(1,0 + 0,1 мм/м) ±(1,0 + 0,1 мм/м)
±(1,0 + 0,15 мм/м) ±(1,0 + 0,15 мм/м)
- расстояний до 10 метров, мм**± 2,0± 2,0
- расстояний от 10 до 30 метров, мм**±(2,0 + 0,1 мм/м)±(2,0 + 0,1 мм/м)
- расстояний более 30 метров, мм** ±(2,0 + 0,15 мм/м) ±(2,0 + 0,15 мм/м)
- углов наклона, …º: - ±0,3
Наименьшая единица измерения:
- расстояний, мм0,10,1
- углов наклона, …° -0,1
Диаметр лазерной точки, мм, не более:
- на расстоянии 10 м 6
- на расстоянии 50 м 30
- на расстоянии 100 м 60
Объём внутренней памяти:10 измерений20 измерений
Источник электропитания: 2 элемента питания типа ААА
Диапазон рабочих температур,
°
С: -10…+50
Габаритные размеры (Д х Ш х В) мм, не более:50 х 27 х 11455 х 31 х 122
Масса с элементами питания, не более: 104 г 155 г
* - измерения на поверхность со 100% отражательной способностью (стена окрашенная в белый
цвет), слабая окружающая освещённость, +25 °С;
** - измерения на поверхность с (10 – 500)% отражательной способностью, сильная окружающая
освещённость, (-10…+50) °С
Лист № 3
Всего листов 3
Упаковочная коробка 1 1
Методика поверки 1 1
Поверка
осуществляется в соответствии с МП АПМ 16-12 «Дальномеры лазерные Leica Disto D210,
Leica Disto X310. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в
2012г.
Перечень основного оборудования необходимого для поверки:
- контрольные расстояния (не менее трёх), длины которых равномерно располагаются в
диапазоне измерения дальномеров и определены с погрешностью не более ±0,3 мм;
- квадрант оптический КО-60 ГОСТ 14967-80.
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Дальномеры лазерные Leica Disto
D210. Руководство по эксплуатации» и «Дальномеры лазерные Leica Disto X310. Руководство
по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам ла-
зерным Leica Disto D210, Leica Disto X310
1.ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия»;
2.ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия»;
3.Техническая документация компании «Leica Geosystems AG», Швейцария.
Изготовитель
Заявитель
Испытательный центр
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
- осуществление геодезической, картографической деятельности.
Компания «Leica Geosystems AG», Швейцария
Heinrich – Wild – Strasse, CH – 9435, Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail:
ООО «НАВГЕОКОМ»
129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail:
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииЕ.Р. Петросян
м. п.«____» ___________ 2012 г.
