Приборы для обнаружения повреждений кабелей Teleflex VX, ГРСИ 50406-12
Номер госреестра:
50406-12
Наименование СИ:
Приборы для обнаружения повреждений кабелей
Обозначение типа:
Teleflex VX
Производитель:
Фирма "SebaKMT", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47217
об утверждении типа средств измерений
лист 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для обнаружения повреждений кабелей Teleflex VX
Назначение средств измерений
Приборы для обнаружения повреждений кабелей Teleflex VX предназначены для изме-
trial интервалов времени между распространяющимися по кабелю прямым и отраженным им-
пульсами.
Описание средства измерений
Основная область применения приборов для обнаружения повреждений кабелей
Teleflex VX (далее – приборы): определение расстояний от начала до места повреждения сило-
вых кабелей низкого и среднего напряжений внутри и вне производственных помещений.
Прибор представляет собой импульсный рефлектометр, принцип действия которого
основан на частичном отражении посылаемых прибором импульсов от мест изменения элек-
трических свойств кабеля. Тип неисправности и расстояние до неё определяется по картине от-
ражения и времени прохождения импульсов, регистрируемых на дисплее прибора.
Прибор содержит генератор импульсов, приёмник, осциллографическое устройство,
вычислительное устройство и источник питания.
Вычислительное устройство через меню управляет генератором импульсов, осцилло-
графическим устройством и, по измеренному интервалу времени и заданной скорости распро-
странения импульса по кабелю вычисляет расстояние от начала кабеля до места повреждения.
В качестве вычислительного устройства используется промышленный персональный
компьютер с интерфейсом USB для связи с внешними устройствами.
Прибор может использоваться самостоятельно или в качестве элемента управления
различных типов лабораторий, выпускаемых фирмой SebaKMT.
Самостоятельно прибор используется для проверки трёхфазных кабелей и обнаружения
пульсирующих неисправностей.
С внешними высоковольтными устройствами прибор позволяет использовать также
другие методы обнаружения неисправностей: рефлективный (ARM), токо-импульсный, дуговой
и затухания (Decay).
В составе установки Centrix прибор также позволяет измерять сопротивление и ём-
кость.
Конструктивно прибор выполнен в переносном металлическом корпусе. На передней
панели размещены графический дисплей повышенной яркости, ручки поворотных переключа-
телей вида измерений и опций меню (Jogdial), четыре кнопки управления, входные разъёмы и
разъём питания. На передней и двух боковых стенках корпуса размещены по два разъёма ин-
терфейсов USB.
Внутри корпуса размещены функциональные модули генератора импульсов, приёмни-
ка, осциллографического устройства и источника питания.
Промышленный персональный компьютер размещён на внутренней стороне
дисплея. Прибор питается от сети переменного тока.
лист № 2
всего листов 4
2

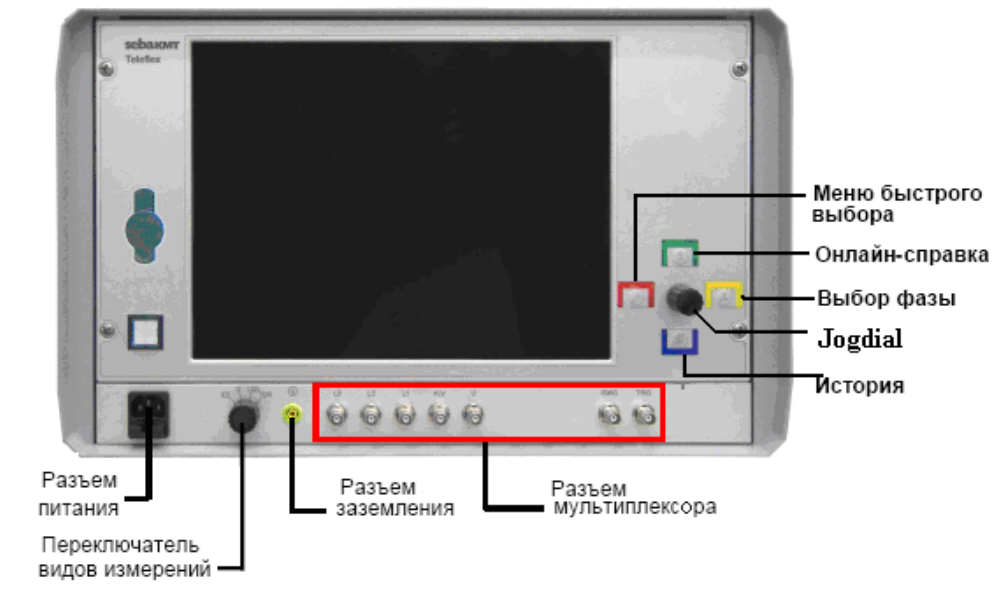

Рис 1 – Внешний вид прибора для обнаружения повреждений кабелей Teleflex VX
Несанкционированный доступ внутрь прибора предотвращается пломбированием вин-
та крепления на передней стенке корпуса.
Программное обеспечение
Таблица 1 - Программное обеспечение
Идентификаци-
онное наиме-
нование ПО
Номер версии
(идентификаци-
онный номер) ПО
IPC V1.00
200003175
-
-
Наименование
ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
ПО
SebaKMT
5.0.2
Программное обеспечение установлено во внутренней памяти вычислительного уст-
ройства и недоступно пользователю. Метрологические характеристики прибора нормированы с
учётом влияния ПО.
При старте ПО распаковывается в оперативную память (RAM) прибора и при каждом
включении прибора стартует из RAM.
Соответствие установленной в приборе версии ПО версии, указанной в руководстве по
эксплуатации, производится после загрузки основного экрана последовательным переходом на
страницы System > Information > SW. Версия выводится в окно экрана «сведения о системе».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «С», в соответствии с МИ 3286-2010.
лист № 3
всего листов 4
3
Длительность испытательных импульсов
От 10 до 149,9 м/мкс
От 0,25 до 16×10
3
От 20 до 1,28×10
6
± 10
-3
×(T + 2,5)
± 10
-3
× L + 0,2
От минус 10 до + 50
о
С
до 93 % при + 30
о
С
Метрологические и технические характеристики
Таблица 2 - Основные технические характеристики
Параметр
Число одновременно подключаемых кабелей
Амплитуда напряжения испытательных импульсов
Значение
От 1 до 3
От 30 до 160 В
20; 30; 50; 100; 200; 500 пс
1; 2; 5; 10 мкс
50 Ом
10 Гц
(230 ± 23) В
50/60 Гц
50 В∙А
483 x 295 x 258 мм
15
Выходной импеданс генератора импульсов
Диапазон установки половинного значения скорости распро-
странения импульса по кабелю V/2*
Диапазон измерения при V/2=80 м/мкс:
Временныхинтервалов, мкс
Расстояний, м
Пределы допускаемых погрешностей измерений при V/2 =80
м/мкс:
Временныхинтервалов, мкс
Расстояний, м
Частота обновлений экрана
Питание:
Напряжение
Частота
Потребляемая мощность
Габаритные размеры, (ширина х глубина х высота)
Масса, кг
Условия эксплуатации:
Температура
Относительная влажность (без конденсации)
Примечания:
* – для рефлектометров указывают половинное значение скорости V/2.
T – измеряемый интервал времени, мкс
L – измеряемое расстояние, м
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора наклейкой и на титульные
листы руководства по эксплуатации типографским способом.
Комплектность средства измерений
Прибор, кабель питания, руководство по эксплуатации, методика поверки.
Поверка
осуществляется по документу МП 50406-12 «Прибор для обнаружения повреждений кабелей
Teleflex VX. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.03. 2012 г.
Основные средства поверки: генератор импульсов Г5-60 (амплитуда 1 мВ - 10 В, по-
грешность ± (0,03 U+2 мВ), где U– амплитуда генерируемого напряжения; период повтор. 100
нс -10 с, погрешность ±10
-6
Т, где Т-период повторения; длительность импульса 50 нс - 1 с, по-
грешность ± (0,1 t+3 нс), где t - длительность импульса) и осциллограф цифровой запоминаю-
щий GDS-73352 (вертикальное отклонение 2 мВ - 5 В/дел., погрешность ± 3 %; горизонтальное
отклонение 1 нс - 100 с/дел., погрешность ±0,02 %.
лист № 4
всего листов 4
4
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к прибору для об-
наружения повреждений кабелей Teleflex VX
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия.
2. Техническая информация фирмы «SebaKMT», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений.
Применяются вне сферы государственного регулирования обеспечения единства изме-
рений.
Изготовитель
Фирма «SebaKMT», Германия
96148, Baunach, Germany
Tel. +49-(0)9544-680Fax: +49-(0)9544-2273
E-mail:
Заявитель
ООО “Себа Спектрум”
Адрес: 119048, г. Москва, ул. Усачева, д.35, стр.1.
Тел. +7(495) 2326796Факс +7(495) 2326787
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологиче-
ской службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
Зарегистрирован в Государственном реестре средств измерений под № 30004-08.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииЕ.Р. Петросян
«»
2012 г.
