Номер госреестра:
50392-12
Наименование СИ:
Весы платформенные
Обозначение типа:
РЕУС
Производитель:
ООО "Тензосила", г.Воронеж
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные РЕУС
Назначение средства измерений
Весы платформенные РЕУС (далее весы) предназначены для определения массы
различных грузов.
Описание средства измерений
Конструктивно весы состоят из грузоприемного устройства и весоизмерительного
прибора (далее — индикатора), расположенного на стойке.
Грузоприемное устройство (далее — ГПУ) представляет собой механическую
конструкцию с платформой для принятия нагрузки. Платформа опирается на один или
четыре тензорезисторных весоизмерительных датчика (далее — датчика).

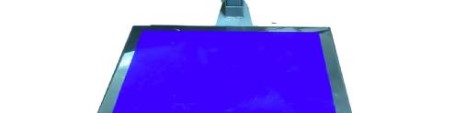

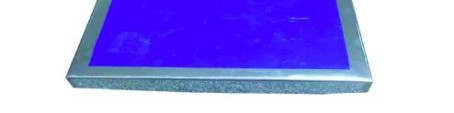

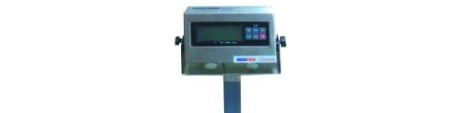

Общий вид весов представлен на рисунке 1.
Рисунок 1 — Общий вид весов
Принцип действия весов основан на преобразовании возникающей под действием
силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый
электрический сигнал, пропорциональный массе груза. Этот сигнал поступает в индикатор,
преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на
дисплей индикатора.
Весы снабжены следующими устройствами и функциями (в скобках указаны
соответствующие пункты ГОСТ Р 53228-2008):
– устройство первоначальной установки нуля (T.2.7.2.4);
– полуавтоматическое устройство установки нуля (T.2.7.2.2);
– устройство слежения за нулем (T.2.7.3);
– устройство уравновешивания тары (устройство выборки массы тары) (T.2.7.4.1);
– индикация показаний нагруженных весов при невключенном устройстве
тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);
– процедура просмотра всех соответствующих символов индикации в активном и
неактивном состояниях (5.3.1);
Приложение к свидетельству № 47111
об утверждении типа средств измерений
Лист 2
Всего листов 4
Весы выпускаются в различных модификациях, отличающихся максимальной
нагрузкой Мах, минимальной нагрузкой Min, поверочным делением e, числом поверочных
делений n, габаритными размерами платформы. Значение максимальной нагрузки (в кг)
входит в обозначение модификаций весов:
Модификации весов с одним датчиком:
– РЕУС-60, РЕУС-100, РЕУС-150, РЕУС-300: платформа 450х600 мм; максимальная
нагрузка (далее — Мах), 60, 100, 150, 300 кг.
– РЕУС-300У, РЕУС-600У: платформа 600х800 мм; Мах 300, 600 кг.
Модификации весов с четырьмя датчиками:
– РЕУС-1000-1, РЕУС-1500-1: платформа 800х1000 мм; Мах, 1000,1500 кг.
– РЕУС-1000-2, РЕУС-1500-2, РЕУС-2000-2, РЕУС-3000-2, РЕУС-5000-2: платформа
1250х1250 мм, Мах, 1000, 1500, 2000, 3000, 5000 кг.
– РЕУС-1000-3, РЕУС-1500-3, РЕУС-2000-3, РЕУС-3000-3, РЕУС-5000-3, РЕУС-6000-
3: платформа 1500х1500 мм; Мах 1000, 1500, 2000, 3000, 5000, 6000 кг.
– РЕУС-1000-4, РЕУС-1500-4, РЕУС-2000-4, РЕУС-3000-4, РЕУС-5000-4, РЕУС-6000-
4: платформа 1500х1500 мм; Мах 1000, 1500, 2000, 3000, 5000 или 6000 кг.
– РЕУС-5000-5, РЕУС-6000-5, РЕУС-10000-5: платформа 1500х2000 мм; Мах 5000,
6000, 10000 кг.
– РЕУС-5000-6, РЕУС-6000-6, РЕУС-10000-6: платформа 3000х2000 мм; Мах 5000,
6000 или 10000 кг.
Класс точности, значения максимальной нагрузки Max, минимальной нагрузки Min,
поверочного деления e, диапазон уравновешивания тары, указывается на маркировочной
табличке, находящейся на корпусе индикатора.
Знак поверки в виде наклейки наносится на лицевую панель индикатора.

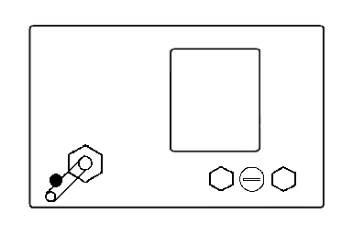

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 — Схема пломбировки от несанкционированного доступа (с обратной стороны
корпуса индикатора)
Программное обеспечение
Программное обеспечение (ПО) весов реализовано аппаратно и является встроенным
иполностьюметрологическизначимым.ЗащитаПОиданныхизмеренийот
преднамеренных инепреднамеренных воздействий соответствует требованиям
ГОСТ Р 53228-2008 п.п. 5.5.1 «Дополнительные требования к электронным устройствам с
программным управлением. Устройства со встроенным программным управлением».
Изменение ПО весов через интерфейс пользователя невозможно. Работа интерфейса связи
возможна только в режиме передачи измеренного значения массы. Для предотвращения
несанкционированного доступа и внесения возможных изменений в аппаратную часть весов
корпус индикатора пломбируется.
Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по
МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Шпилька
Закручивающийся колпачок,
закрывающий доступ к
кнопке юстировки
Пломба с проволокой
Лист 3
Всего листов 4
Таблица 1 – Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификационный
номер) программного
обеспечения*
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
не
применяется
не
применяется
u-6001
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода
не
применяется
не
применяется
Метрологические и технические характеристики
Метрологические характеристики весов приведены в таблице 2.
Таблица 2 — Метрологические характеристики
Метрологическая характеристика
Класс точности по ГОСТ Р 53228-2008
Максимальная нагрузка Max, кг
Поверочное деление e, кг
Действительная цена деления trial d (e=d), кг
Число поверочных делений n
Диапазон уравновешивания тары
Диапазон температур,
о
С
РЕУС
III
от 60 до 10000
от 0,02 до 5
от 0,02 до 5
<
3000
100 % Мах
от – 10 до + 40
Напряжение питания от источника постоянного тока (4 элемента питания АА)..............6 В
Электрическое питание от сети переменного тока:
+
22
– номинальное напряжение питания, В.....................................................................220
-
33
– частота, Гц.................................................................................................................50±1
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, закрепленную на
корпусе индикатора заводским способом, и на эксплуатационные документы типографским
способом.
Комплектность средства измерений
Весы.............................................................................................................. 1 шт.
Адаптер сетевого питания.......................................................................... 1 шт.
Руководство по эксплуатации.................................................................... 1 шт.
Поверка
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-
2008, «Весы неавтоматического действия. Часть 1. Метрологические и технические
требования. Испытания».
Лист 4
Всего листов 4
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в п. 3.3.1.6 руководства по эксплуатации.
Основныесредстваповерки:гири,соответствующиеклассуточностиМ
1
по ГОСТ 7328-2001
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в документе «Весы
платформенные РЕУС. Руководство по эксплуатации. Паспорт» п 3.1 «Использование
весов».
Нормативные и технические документы, устанавливающие требования к весам
платформенным РЕУС
1.ГОСТР53228-2008«Весынеавтоматическогодействия.Часть1.
Метрологические и технические требования. Испытания».
2.ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
3.Технические условия ТУ 4274-008-7723749500-10 «Весы платформенные РЕУС».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление торговли и товарообменных операций, выполнение работ по
расфасовке товаров
Изготовитель
Общество с ограниченной ответственностью «ТЕНЗОСИЛА» (ООО «ТЕНЗОСИЛА»), г.
Воронеж
394005, г. Воронеж, ул. Владимира Невского 25/5
Тел./факс (473) 296-45-00, 296-45-01
http://
; e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
; E-mail:
Заместитель Руководителя
Федеральногоагентствапо
техническому регулированию и
метрологииЕ.Р. Петросян
(подпись)
М.п.«»2012 г.
