Газоанализаторы с электронным преобразователем TANGAS FLOW 2016net (газоанализаторы) TANGUARD 2016net (преобразователь), ГРСИ 50364-12
Номер госреестра:
50364-12
Наименование СИ:
Газоанализаторы с электронным преобразователем
Обозначение типа:
TANGAS FLOW 2016net (газоанализаторы) TANGUARD 2016net (преобразователь)
Производитель:
Фирма "Tantronic AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ газоанализаторы TANGAS FLOW 2016net: 4209.011, 4209.012, 4209.013, 4209.014; электронный преобразователь TANGUARD 2016net: 4209.003
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47164
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы TANGAS FLOW 2016net с электронным преобразователем
TANGUARD 2016net
Назначение средства измерений
Газоанализаторы TANGAS FLOW 2016net с электронным преобразователем TANGUARD
2016net (далее по тексту – газоанализаторы) предназначены для непрерывного автомати-
ческого контроля содержания метана в воздухе.
Описание средства измерений
Принцип действия газоанализаторов TANGAS FLOW 2016net основан на измерении
содержания газа с помощью недисперсионного инфракрасного детектора NDIR. Пробы
газа для анализа отбирают при помощи встроенного мембранного насоса.
Конструктивно газоанализаторы представляют собой стационарные автоматические
приборы, выполненные в едином корпусе.

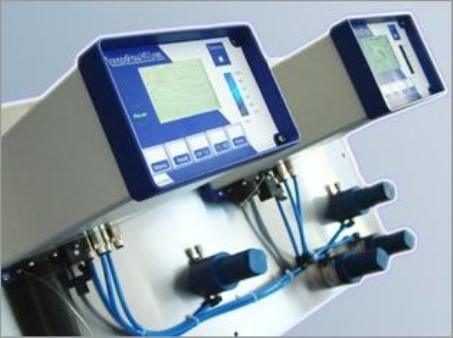

Фотография общего вида газоанализатора TANGAS FLOW 2016net
Электронный преобразователь TANGUARD 2016net позволяет одновременно при-
нимать и обрабатывать измерительную информацию с 8 газоанализаторов.

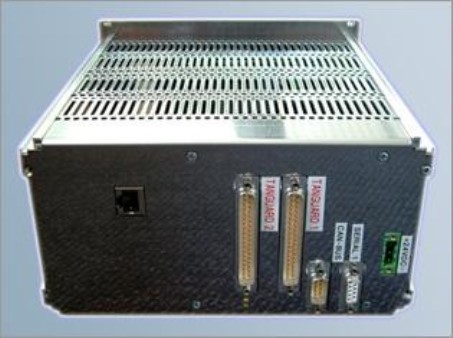

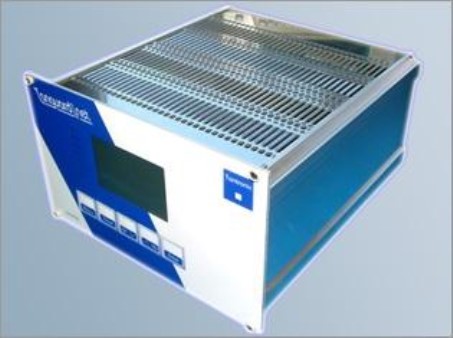

Фотография общего вида электронного преобразователя TANGUARD 2016net
Лист № 2
Всего листов 4
На лицевой панели газоанализатора расположена клавиатура для управления рабо-
той прибора и дисплей, на который может быть выведена необходимая информация о со-
стоянии прибора, в том числе диапазон измерений и текущее значение содержания мета-
на.
Газоанализатор имеет настраиваемые пороги срабатывания сигнализации, которые
можно сконфигурировать в качестве звуковой.
Газоанализатор имеет аналоговый выходной токовый сигнал (4 – 20) мА. По требо-
ванию заказчика устанавливаются платы и разъемы для обеспечения коммуникации с
прибором по протоколам TCP/IP, FTP и другим. Использование современных протоколов
обмена данными позволяет удаленно управлять прибором, осуществлять перенастройку,
калибровку, изменение рабочих диапазонов и многие другие необходимые операции без
непосредственного доступа к газоанализатору.
Программное обеспечение
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Микропро-
грамма
Идентификационные данные программного обеспечения
Номер версииАлгоритм вы-
(идентифика- числения циф-
ционный но-рового иденти-
мер) про- фикатора про-
граммного граммного
обеспечения обеспечения
ПО для газоанали-
затора TANGAS3.0--
FLOW 2016net
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для про-
граммирования или изменения метрологически значимых функций отсутствуют. Про-
граммное обеспечение не влияет на метрологические характеристики газоанализаторов.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ
3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено
только на заводе-изготовителе с использованием специальных программно-технических
устройств.
0,2 ∆
от 0 до 100
± 3
20
10
25
50
174×113×300
243×223×129
Метрологические и технические характеристики
Диапазон измерений, % НКПР
Пределы допускаемой абсолютной погрешности, ∆, % НКПР
Номинальные пороги срабатывания сигнализации, % НКПР
Пределы допускаемой абсолютной погрешности срабатывания сиг-
нализации
Время установления выходного сигнала (Т
0,9
), с, не более
Потребляемая мощность, Вт, не более
- газоанализатор
- электронный преобразователь
Габаритные размеры, мм, не более
- газоанализатор
- электронный преобразователь
Масса, кг, не более
- газоанализатор
- электронный преобразователь
3,5
1,9
Лист № 3
Всего листов 4
Рабочие условия эксплуатации:
- напряжение питания постоянного тока, В
- температура окружающего воздуха,
0
С
- относительная влажность воздуха без конденсации, %, не более
24
от минус 20 до плюс 50
99
Знак утверждения типа
Знак утверждения типа наносится на газоанализатор способом наклейки и титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор TANGAS FLOW 2016net – 1 шт.
Электронный преобразователь TANGUARD 2016net – 1 шт.
Руководство по эксплуатации – 1 экз.
Методика поверки – 1 экз.
Комплект ЗИП – 1 компл.
Поверка
осуществляется по документу МП 50364-12 «Инструкция. Газоанализаторы TANGAS
FLOW 2016net с электронным преобразователем TANGUARD 2016net. Методика повер-
ки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012 г. и входящим в комплект постав-
ки.
Основные средства поверки ГСО-ПГС № 4272-88.
Сведения о методиках (методах) измерений
Руководство по эксплуатации на газоанализаторы TANGAS FLOW 2016net с элек-
тронным преобразователем TANGUARD.
Нормативные документы, устанавливающие требования к газоанализаторам
TANGAS FLOW 2016net с электронным преобразователем TANGUARD 2016net
1 ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техниче-
ские условия.
3 ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные
по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
4 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта.
Изготовитель
Фирма «Tantronic AG», Швейцария
Адрес: Allmendweg 5, CH-5621 Zufikon
Тел.: 0041 56 631 54 74, факс 0041 56 631 54 75, E-mail:
Лист № 4
Всего листов 4
Заявитель
Компания «ALSTOM (Switzerland) Ltd», Швейцария
7 Brown Boveri strasse, 5401, Baden, Switzerland
Tel. +41 56 205 77 33, Fax +41 56 205 71 71
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«_____» ____________ 2012 г.
