Машины испытательные сервогидравлические MTS, ГРСИ 50331-12
Номер госреестра:
50331-12
Наименование СИ:
Машины испытательные сервогидравлические
Обозначение типа:
MTS
Производитель:
Фирма "MTS Systems Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47082
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные сервогидравлические MTS
Назначение средства измерений
Машины испытательные сервогидравлические MTS (далее по тексту - машины) пред-
назначены для измерения силы и деформации при испытаниях материалов на растяжение,
сжатие и изгиб в режиме статического или циклического нагружения.
Описание средства измерений
Принцип действия машин основан на преобразовании деформации испытуемого об-
разца при его растяжении, сжатии или изгибе, вызванной приложенной силой, в электриче-
ский сигнал.
Машины состоят из силовой рамы, силового гидравлического привода, датчика силы,
датчика перемещений, вспомогательных устройств для поддержки, фиксации или захвата ис-
пытуемых образцов, комплекса измерительно-вычислительного и управляющего (далее кон-
троллер), гидравлической станции.
Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или
четырьмя стальными направляющими колоннами и поперечины. Поперечина может переме-
щаться на колоннах для изменения рабочего пространства между основанием и поперечиной с
фиксацией в требуемом положении стопорами.
Силовой гидравлический привод монтируется на раме, и приводится в действие давле-
нием, создаваемым гидравлической станцией.
Испытываемый образец устанавливается между подвижным элементом силового при-
вода и неподвижными элементами рамы при помощи вспомогательных устройств. Сила, соз-
даваемая силовым приводом и прикладываемая к испытываемому образцу, измеряется датчи-
ком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное пере-
мещение подвижного элемента силового гидравлического привода. Сигналы от датчиков си-
лы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы
датчиков силы и перемещения, обрабатывает и анализирует полученную информацию, и
формирует сигналы управления.
Машины испытательные сервогидравлические MTS выпускаются в 17 модификациях:
311, 316, 351 с силовыми рамами с четырьмя направляющими колоннами, 315, 318, 319, 322,
331, 333, 335, 349, 350, 359, 370.02, 370.10, 370.25, 370.50 с силовыми рамами с двумя направ-
ляющими колоннами.
Общий вид машин представлен на рисунках 1 и 2.
Лист № 2
всего листов 5

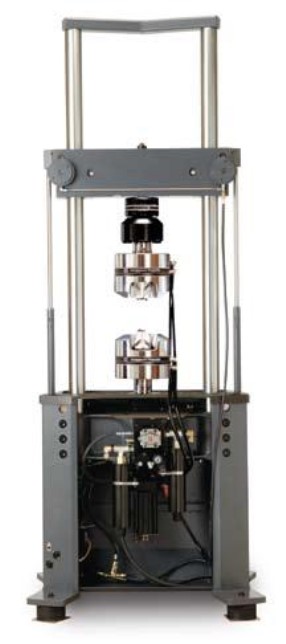

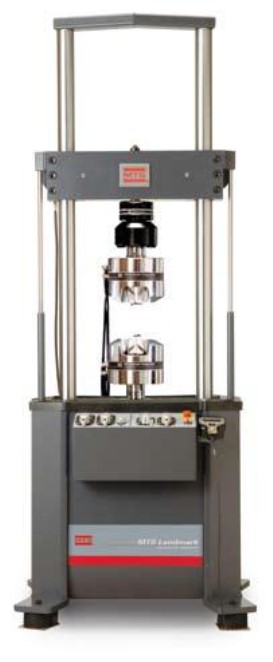

Рисунок 1. Общий вид машины испытательной сервогидравлической MTS с силовой рамой
370.25 с двумя колоннами.

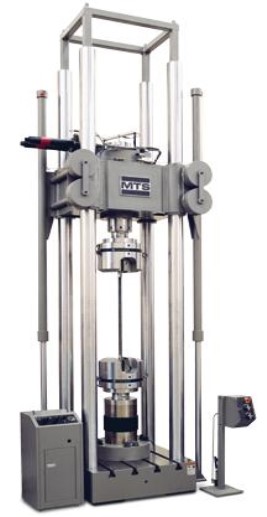

Рисунок 2. Общий вид машины испытательной сервогидравлической MTS с силовой рамой
311 с четырьмя колоннами.
Лист № 3
всего листов 5
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки
результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспе-
чение автономное, устанавливается на компьютер с установочного диска.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Наименование Идентификаци- Номер версии Цифровой иденти- Алгоритм вычис-
программного онное наимено- (идентификаци- фикатор программ- ления цифрового
обеспечения вание программ- онный номер) ного обеспечения идентификатора
ного обеспеченияпрограммного(контрольная суммапрограммного
обеспеченияисполняемого кода) обеспечения
793.00MTS Flex Test5.3Af3021e87df2e542d8f8 SHA512
46e01fbd5ec80179e0
0e95980ae686221d8d
e055947364b2b6a769
cd7a1390ca66e15d79
3a9447b5ab363ffbb11
d7f78e74c47e9592d8
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
– А по МИ 3286-2010.
Метрологические и технические характеристики
Предел допускаемой относительной погрешности измерения нагрузки
(в % от измеряемой нагрузки)±0.5
Предел допускаемой основной относительной погрешности измерения
перемещений в диапазоне 0.1-1L (в % от измеряемого перемещения)±1.0
Предел допускаемой основной абсолютной погрешности измерения
перемещений в диапазоне 0-0.1L, мм±
0,05
Технические характеристики приведены в Таблице 2 и 3.
Таблица 2
Модификация си-
ловой рамы
311
315
316
318
319
322
331
333
335
349
350
351
359
370.02
370.10
370.25
370.50
Наибольшая предельная на-
грузка, кН
100, 250, 500, 1000, 2000
1600, 2700, 4600
500, 1000, 1500, 2000
25, 50, 100, 250, 500, 1000
25, 50, 100, 250, 500, 1000
25, 50, 68, 100, 250, 500
10, 50, 100
25
15
15, 25
25, 50, 68, 100
50, 68, 100, 150, 250
5, 25
15, 25
15, 25, 50, 100
100, 250
250, 500
Полный диапазон измерений перемеще-
ний силового привода, L, мм
100, 150, 250, 300
25, 100, 150, 250
100, 150, 250
100, 150, 250
25, 100, 150, 250
100, 150, 250
25, 100, 150
50
100, 150
100, 150, 250
100, 150, 250
100, 150, 250
100, 150, 250
100, 150, 250
100, 150, 250
100, 150, 250
100, 150, 250
Лист № 4
всего листов 5
Таблица 3
Габаритные размеры машины
ширина, мм
глубина, мм
высота, мм
масса машины, кг
Потребляемая мощность машины, кВт
наименьшее значение
600
550
1300
190
11
наибольшее значение
1600
1500
8938
31500
270
Знак утверждения типа:
Знак утверждения типа наносится на боковую поверхность корпуса машины в виде на-
клейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений:
Количество, шт.
1
1
1
1
Наименование
Силовая рама в сборе с силовым приводом
Гидравлическая станция
Датчик силы
Вспомогательные устройства для поддержки, фиксации
или захвата испытуемых образцов, комплект
Контроллер
Программное обеспечение 793.00 MTS FlexTest
Комплект кабелей электрических
Комплект шлангов гидравлических
Руководство по эксплуатации
Методика поверки
1
1
1
1
1
1
Поверка
Осуществляется по документу МП ТИнТ- 41-2012 «Машины испытательные сервогидравли-
ческие MTS, Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 28.05.2012.
Основное поверочное оборудование:
- рабочие эталоны (динамометры) 2-го разряда с δ=0,12 % в соответствии с ГОСТ Р
8.663-2009 «Государственная поверочная схема для средств измерений силы»;
- Штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90
- Индикатор ИЧ10 кл. 0 ГОСТ 577-68
- Термометр по ГОСТ 13646 с диапазоном измерения температур (0-50),
°
С, цена деле-
ния 1,
°
С
Сведения о методиках (методах) измерений:
Методика измерений приведена в документе «Машины испытательные сервогидравлические
MTS. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к машинам испыта-тельным
сервогидравлическим MTS
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб.
Общие технические требования».
Техническая документация MTS Systems Corporation (США).
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов установленным законодательством Российской Федерации обязательным требованиям.
Лист № 5
всего листов 5
Изготовитель:
MTS Systems Corporation, США
14000 Technology Drive, Eden Prairie, MN 55344
Заявитель:
ЗАО «АВРОРА», Россия,
117638, г. Москва, Криворожская ул., д. 25, кв.92.
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
123308, Москва, ул. Мневники, д. 1
ИНН 7734656656, КПП 773401001
аттестат аккредитации № 30149-11
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р.Петросян
М.П.
«____»___________ 2012г
