Номер госреестра:
50328-12
Наименование СИ:
Весы платформенные
Обозначение типа:
2158 Vertex
Производитель:
Фирма "Mettler-Toledo Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47077
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные 2158 Vertex
Назначение средства измерений
Весы платформенные 2158 Vertex (далее – весы), предназначены для статического
измерения массы.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально
массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым
преобразователем (АЦП) терминала и выводятся на его дисплей.
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с 4-мя
встроенными весоизмерительными тензорезисторными датчиками и терминала, соединённых
между собой кабелем.
В весах используются:
- весоизмерительные тензорезисторные датчики 0745A;
- терминалы IND131/331, IND221/IND226, IND560, IND690, ND780 и ICS.
В терминалы возможна установка различных интерфейсов передачи данных - RS232,
RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO,
ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных
устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируе-
мых логических контроллеров, компьютеров. Терминалы различаются также материалами
корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.
ГПУ, устанавливаемые в приямок, имеют специальные конструктивные элементы
оформления весового приямка, а напольные ГПУ имеют подъездные рампы.
Платформы ГПУ изготавливают из окрашенной или нержавеющей стали. По заказу ГПУ
весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с
Руководством по эксплуатации подъездными рампами, обрамлением приямка для установки
весов на уровне пола, защитными напольными ограждениями, рамами для перевозки весов,
инсталляционными наборами; заглушками рым-болтов.
Питание весов осуществляется от сети переменного тока или встраиваемой
перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции:
- устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
- полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
- устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);
- устройство тарирование (ГОСТ Р 53228-2008, п. Т.2.7.4).
Модификации весов имеют обозначения вида: 2158 0X20YZ-A,
где 0 – идентификатор (всегда 0);
Х – материал изготовления ГПУ (0 - окрашенная рифленая сталь, 1 – окрашенная гладкая
сталь; 2 – нержавеющая рифленая сталь; 3 - нержавеющая гладкая сталь);
2 – тип весоизмерительного тензорезисторного датчика (всегда 2);
0 – аналоговый тип выходного сигнала (всегда 0);
Y – длина и ширина ГПУ - (1 - 910х910 мм; 2 – 1220х1200 мм; 3 - 1220х1520 мм;
4 - 1520х1520 мм; 5 - 1220х1830 мм; 6 – 1520х2134 мм);
Z – значение максимальной нагрузки - (1 – 500 кг; 2 – 1000 кг; 3 – 2500 кг; 4 – 5000 кг;
5 – 10000 кг);
Лист № 2
Всего листов 6
A – идентификатор терминалов.
Общий вид ГПУ показан на рисунке 1.
Общий вид терминалов показан на рисунке 2.
Места пломбировки терминалов и ГПУ исключающие, несанкционированные
настройки и вмешательства, которые могут привести к искажению результатов измерений
весов, показаны на рисунках 3 и 4.

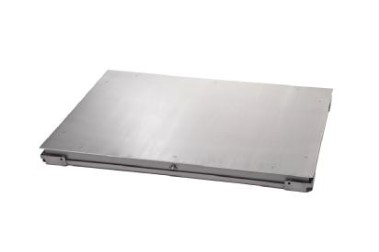

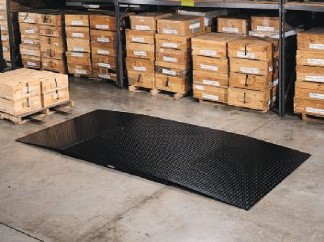

Рисунок 1 - Внешний вид ГПУ
IND690IND560IND780
IND221 / IND226ICS
IND131/331

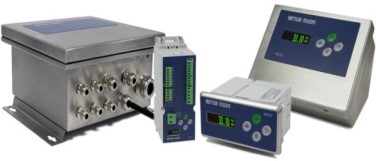

Рисунок 2 - Общий вид терминалов
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности
терминала в зависимости от модификации как показано на рисунке 3, а место нанесения
пломбы (наклейки ) на ГПУ – на рисунке 4.
Лист № 3
Всего листов 6

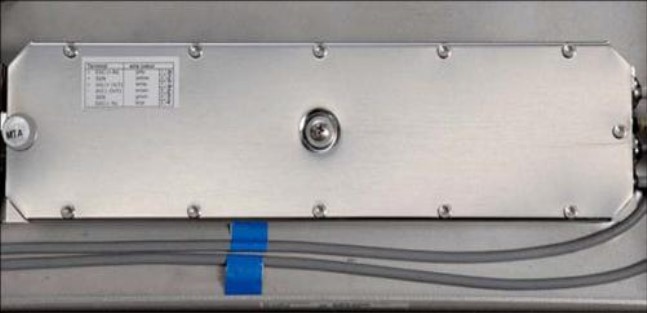

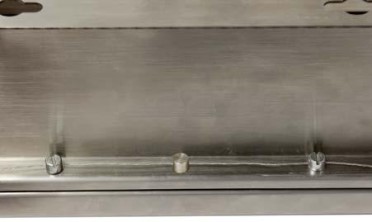

Рисунок 3 - Примеры пломбировки корпуса терминалов

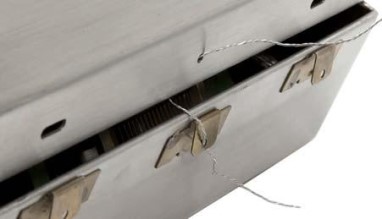

Рисунок 4 – Место пломбирования ГПУ
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием
клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и
результатов взвешивания.
ПО весов являетсявстроенным и делится на метрологически значимое и
метрологически незначимое.
МетрологическизначимоеПОхранитсявзащищеннойотдемонтажа
перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и
загружается на заводе-изготовителе с использованием специального оборудования. ПО не
может быть модифицировано, загружено или прочитано через какой-либо интерфейс после
загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в
Сервисном режиме работы терминалов, вход в который защищен административным паролем и
невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.
Идентификационные данные ПО приведены в таблице 1.
Лист № 4
Всего листов 6
Таблица 1
Обозначение
терминала
Идентификационное
наименование ПО
ICS429/669
AA-BB-01.dd.ee
1.x.x (x=0…9)
_______*
_______*
178037L1.xx
_______*
_______*
IND131
IND331
L1.xx
L2.xx
_______*
_______*
IND690
V2.xx
_______*
_______*
Номер версии
Цифровой
(контрольная сумма
цифрового
Алгоритм
(идентификационный
идентификатор ПО
вычисления
номер) ПО
исполняемого кода)
идентификатора
ПО
IND221
IND226
178037L1.xx
(xx=0…99)
L1.xx
L2.xx
(xx=0…99)
V2.xx
(xx=0…99)
4.xx
3.xx
IND560
3.xx
4.xx_______*_______*
(xx=0…99)
1.x.yy
2.x.yy
3.x.yy
IND780MCN 1.x
4.x.
y
y
_______*_______*
5.x.yy
(x=0…9; my=0…99)
*Примечание- Данныенедоступны, так как данноеПОнеможет быть модифицировано, загружено
илипрочитаночерезкакой-либоинтерфейспослеопломбирования.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010
соответствует уровню «С». Не требуется специальных средств защиты, исключающих
возможность несанкционированной модификации, обновления (загрузки), удаления и иных
преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Метрологические и технические характеристики
Класс точности по ГОСТ Р 53228-2008...........................................................................средний (III).
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления
(d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и пределов
допускаемой погрешности при поверке (mpe) в зависимости от модификации весов приведены
в таблице 2.
Таблица 2
ОбозначениеMax,Min,
модификации кг кг
d, гe, гИнтервалы взвешивания, кгmpe, гn
123
21580Х20Y15002
45678
От 2 до 50 включ. ± 50
50100Св. 50 до 200 включ.± 1005000
Св. 200 до 500 включ.± 150
От 4 до 100 включ.± 100
21580Х20Y210004
Св. 400 до 1000 включ.± 300
100200Св. 100 до 400 включ.± 2005000
Лист № 5
Всего листов 6
Окончание таблицы 2
± 250
21580Х20Y32500
10250500
± 5005000
± 750
± 500
21580Х20Y45000
205001000
± 10005000
± 1500
± 1000
От 10 до 250 включ.
Св. 250 до 1000 включ.
Св. 1000 до 2500 включ.
От 20 до 500 включ.
Св. 500 до 2000 включ.
Св. 2000 для 5000 включ.
От 40 до 1000 включ.
Св. 1000 до 4000 включ.
21580Х20Y5 10000
401000 2000
Св. 4000 до 10000 включ.
± 3000
± 20005000
Примечание - Пределы допускаемой погрешности весов после выборки массы тары
соответствуют пределам допускаемой погрешности для массы нетто при любом значении
массы тары
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при поверке.
Влияние устройства установки нуля на результат взвешивания, кг..........................................0,25е.
Диапазон выборки массы тары (Т
–
), % от Max.......................................................................... 0÷100.
Предельная нагрузка (Lim), % от Max, не более.............................................................................250.
Показания индикации массы, кг, не более...............................................................................Мах+9е.
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max....................................4.
Диапазон первоначальной установки нуля, % от Max.....................................................................20.
Условия эксплуатации:
- диапазон температуры,
°
С ...........................................................................от минус 10 до плюс 40;
- относительная влажность, % .............................................................. до 85 при температуре 40
о
С,
без конденсации влаги.
Электрическое питание:
- от сети переменного тока:
- напряжением, В.................................................................................................от 187 до 242;
- частотой, Гц...........................................................................................................от 49 до 51;
- от встраиваемой аккумуляторной батареи, В .................................................................................12.
Потребляемая мощность, В
×
А, не более............................................................................................. 60
Габаритные размеры весов, мм:
- длина ..............................................................................................................................от 914 до 1524;
- ширина...........................................................................................................................от 914 до 2133;
- высота.................................................................................................................................от 76 до 102.
Масса весов, кг, не более.................................................................................................................. 600.
Средний срок службы, лет ..................................................................................................................15.
Комплектность средства измерений
Весы (модификация по заказу) - 1 шт.
Руководство по эксплуатации - 1 шт.
Лист № 6
Всего листов 6
Поверка
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания» (приложение Н «Методика поверки
весов»).
Основные средства поверки - гири эталонные 4-го разряда в соответствии с ГОСТ
8.021-2005.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы платформенные 2158 Vertex». Руководство по
эксплуатации.
Нормативные документы, устанавливающие требования к весам платформенным 2158
Vertex
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания»,
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
«Mettler-Toledo Inc.», США
350W. Wilson Bridge Rd. Worthington, Ohio 43085, USA.
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток»
(ЗАО «Меттлер-Толедо Восток»).
Юридический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16
Фактический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16
Тел.: (495)651-98-86, 621-92-11
Факс: (499)272-22-74, (495)621-63-53, 621-78-68
E-mail:
Http:
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»,
регистрационный номер № 30092-10 от 30.09.2011 г.
Адрес: 125424, г.Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12,
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииЕ.Р. Петросян
М.п«______»______________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15098-96 | Весы автомобильные электронные для взвешивания в движении | REM-AMX-480 | Фирма "AUTOMEX", Польша | 1 год | Перейти |
| 59298-14 | Весы неавтоматического действия | iS50 | Фирма "Bizerba SE & Co. KG", Германия | 1 год | Перейти |
| 71-47 | Весы неравноплечие шкальные | ТБ-150 | Весовой завод треста Росметровес, г.Москва | 1 год (ГОСТ 8.002-71) | Перейти |
| 14802-95 | Весы электронные счетные | SC, CS | Фирма "CAS Corporation Ltd.", Корея | 1 год | Перейти |
| 24676-03 | Весы рычажные стационарные | СМИ-500М | ООО "Машприбор", г.Краснодар | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
